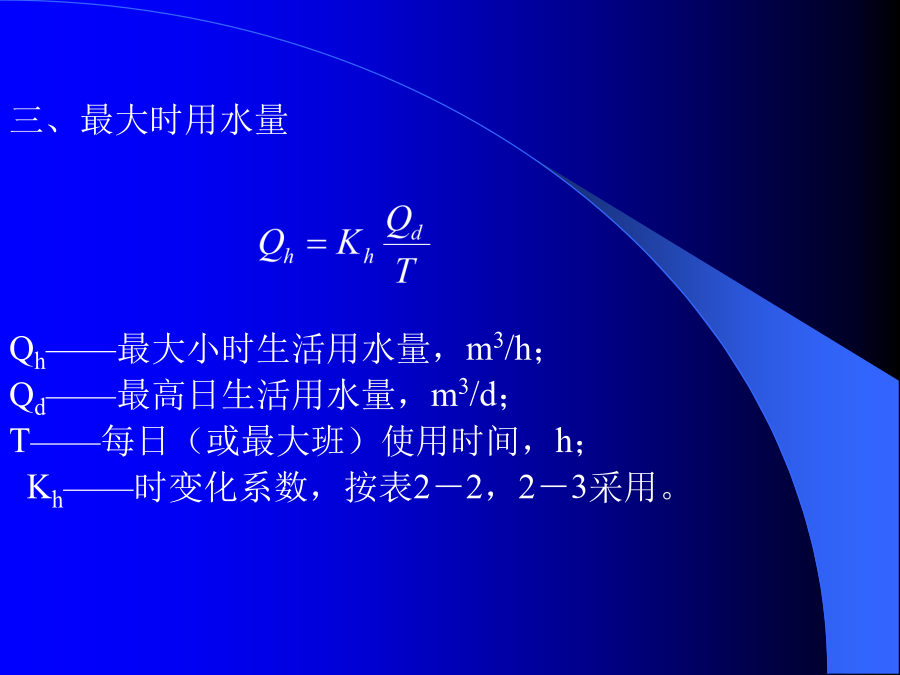

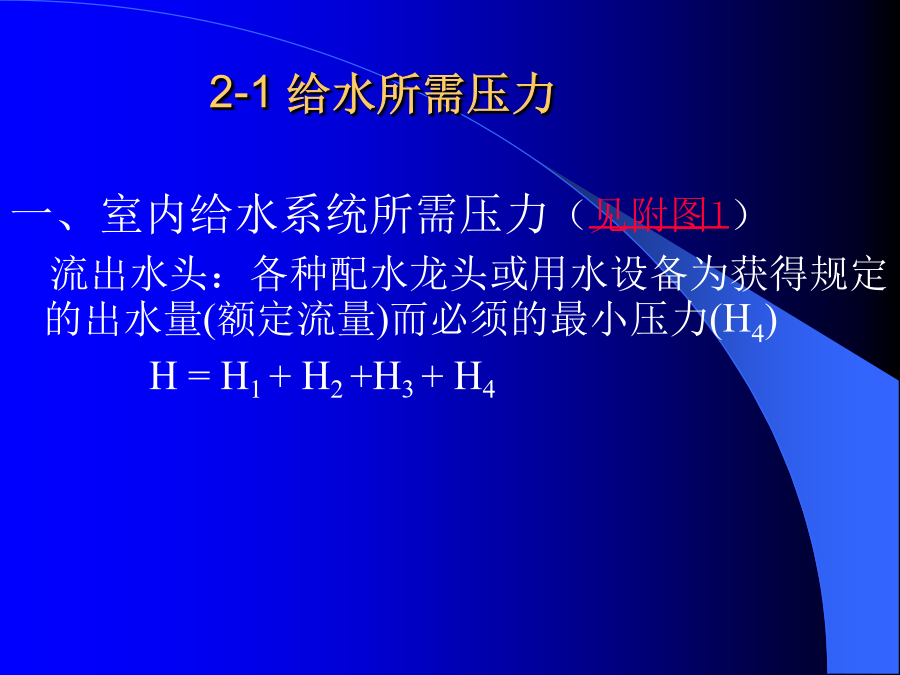

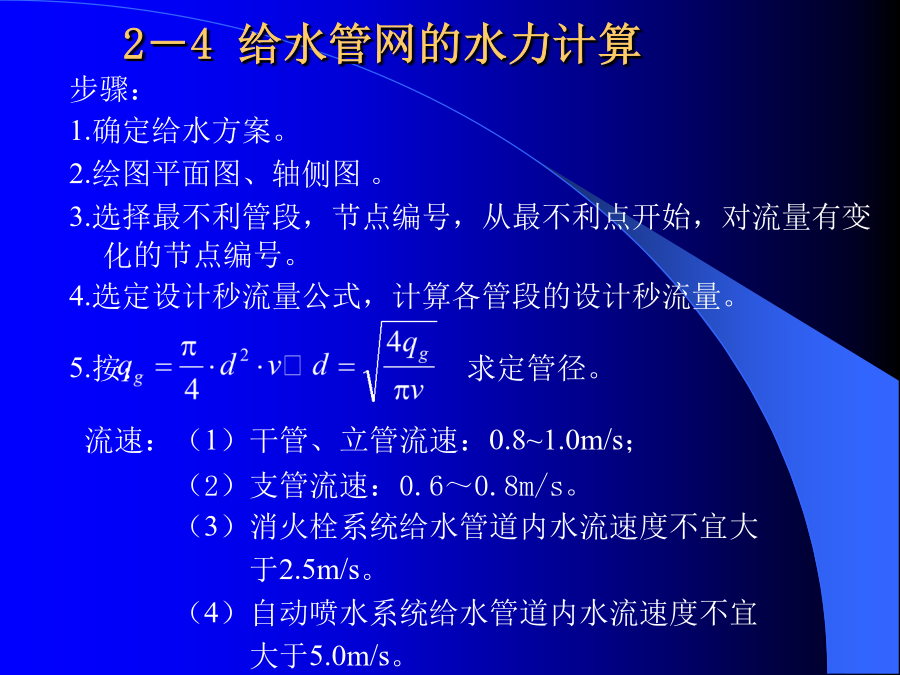

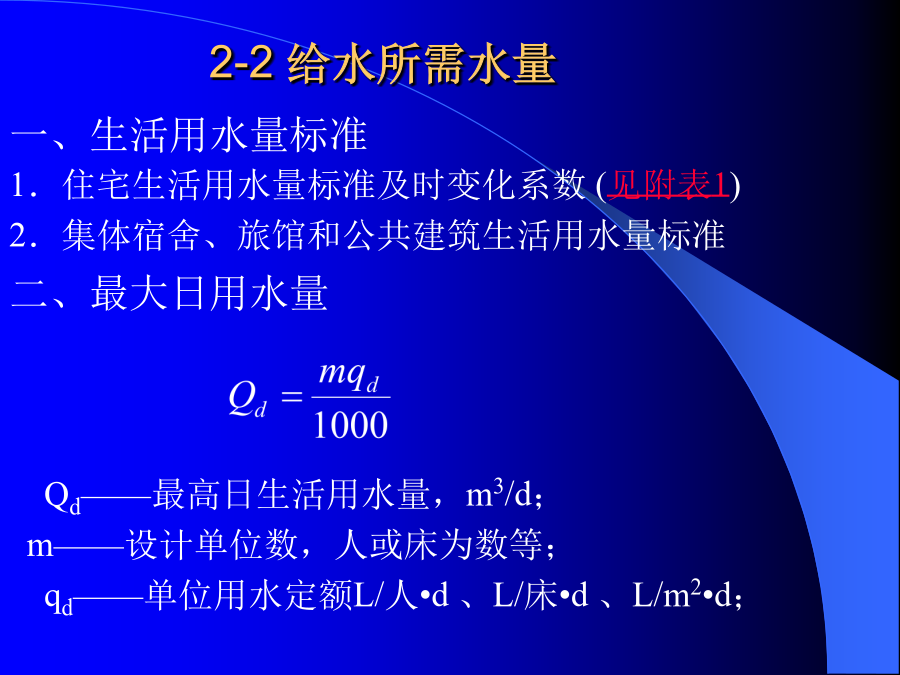

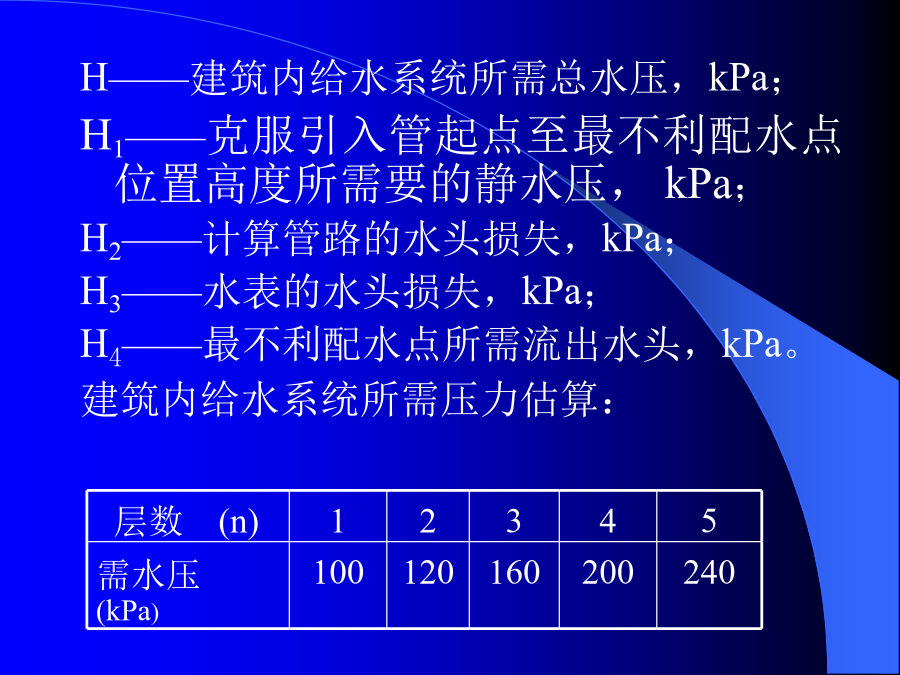

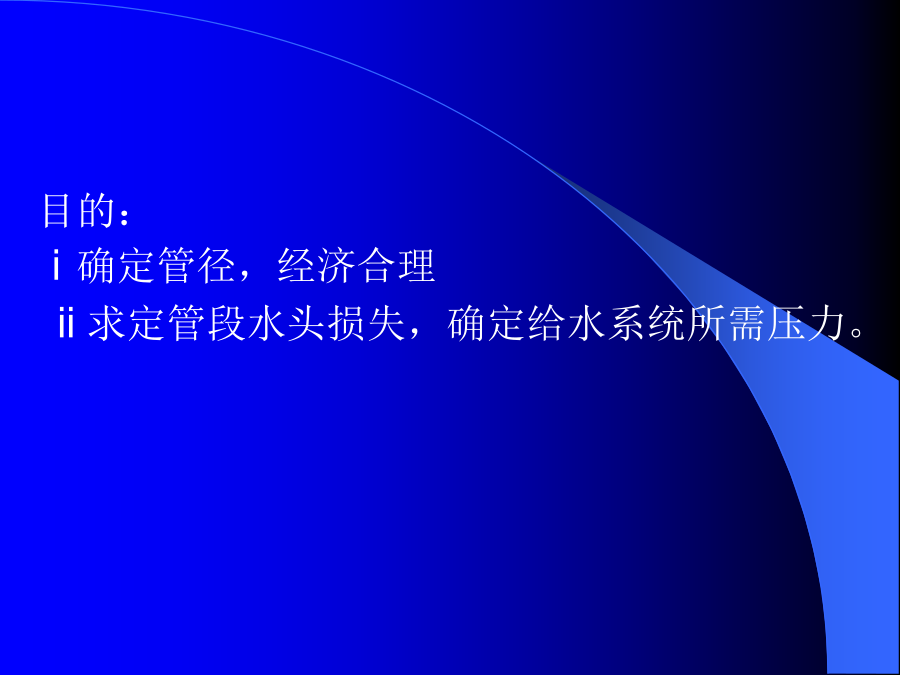

2建筑内部给水系统的计算目的：ⅰ确定管径，经济合理ⅱ求定管段水头损失，确定给水系统所需压力。2-1给水所需压力H——建筑内给水系统所需总水压，kPa；H1——克服引入管起点至最不利配水点位置高度所需要的静水压，kPa；H2——计算管路的水头损失，kPa；H3——水表的水头损失，kPa；H4——最不利配水点所需流出水头，kPa。建筑内给水系统所需压力估算：2-2给水所需水量三、最大时用水量Qh——最大小时生活用水量，m3/h；Qd——最高日生活用水量，m3/d；T——每日（或最大班）使用时间，h；Kh——时变化系数，按表2－2，2－3采用。2－3给水设计秒流量2．按给水当量数求定设计秒流量给水当量：以污水盆用的一般球形阀配水龙头在出流水头为2.0m时，全开流量为0.2l/s为一个给水当量。式中：2－4给水管网的水力计算6．管网水头损失的计算(1)沿程水头损失hl＝iL式中：hl——管段的沿程水头损失，kPa；L——计算管段长度，m；i－管道单位长度的水头损失,kPa/m。(2)局部和水头损失给水管道的局部水头损失可按管网沿程水头损失的百分数估算：消火栓系统给水管网为10％；生活给水管网为25－30％；生产、消防合用管网为15％；自动喷水灭火系统消防管网为20％；（3）水表水头损失计算水表损失：式中：表1水表水头损失允许值(kPa)7．求定给水系统所需压力水泵直接给水：水箱给水：校核水箱安装高度水泵水箱联合给水：计算水泵扬程、校核水箱安装高度。例题：一、工程概况：某15综合服务性大楼，总建筑面积近13000m2，建筑高度58.30m，地下一层，地面上15层。地下一层为车库及设备用房。1~3层为裙房，功能为银行、商场、餐饮用房。裙房每层公共卫生间内设自闭式冲洗大便器4个，自闭式冲洗小便器2个和洗手盆3个，层高4.5m。室外给水管网常年可保证的工作水压为310kPa。二、给水方案建筑内采用分区供水方式。生活给水系统分为高、低两个供水区，即至1~3层及地下室为低区，由室外给水管网直接供水，管网布置成下行上给式。4~15层为高区，采用水泵、水箱联合供水方式，管网布置成上行下给式。1～3层系统图（见附图1）。列表进行水力计算：低区室内给水所需要的压力：H=H1+H2+H3+H4根据附图1及表2可知：H1=9.0+0.8-（-2.50）=12.30mH2O=123.0kPa(其中0.8为配水龙头距室内地坪的安装高度)。H2=1.3∑hy=1.3×59.4kPa=77.22kPaH4=15kPa(即最不利点配水龙头的流出水头)。H3为水表的水头损失，查附录2-6，选用LXL—80N型水表，该水表的水头损失为：∴H=123.0+77.2+11.8+15.0=227.0kPa市政管网供水压力为310kPa>室内给水所需的压力227.0kPa,可以满足1~3层的供水要求。附图11～3层给水管网水力计算用图2－5增压贮水设备2．水泵的流量及扬程1）流量无水箱——按系统设计秒流量确定。有水箱——按最大时流量确定。2）扬程直接抽升间接抽升3．一般要求1）水泵应在高效区运行；2）采用间接抽水时，水泵宜设计成自灌式3）自灌式水泵，单独的吸水管。吸水管内的流速宜采用1.0～1.2m/s。4）当每台水泵单独从水池吸水有困难时，可采用单独从吸水总管上自灌吸水。吸水总管内的流速应小于1.0m/s。水泵吸水管与吸水总管的连接应采用管顶平接。5）每台水泵的出水管上，设压力表、止回阀和闸阀；自灌式水泵吸水管上设闸板阀；非自灌式水泵入口处应装设真空表。6）水泵直接从市政给水管网吸水时，吸水口处市政管网的压力不得低于0.1MPa。7）生活水泵的备用泵不应小于最大一台运行水泵的供水能力。5．水泵的布置1）建筑物内设置的水泵机组，不应与需要安静的房间相毗邻。2）水泵房应有充足的光线和良好的通风。采暖≮16℃，无人值班≮5℃。3）水泵机组布置要求：（见附图2）4）水泵基础高出地面一般为0.1～0.3m。5）基础平面尺寸应较水泵机座每边宽出10－15cm。基础深度根据机座底脚螺栓直径的20～30倍采取，但不应小于0.5m。6）水泵应隔振(见附图3)减少水泵噪音的措施：（1）用低噪音水泵。（2）水泵基础下安装隔振装置。（3）水泵的进出水管上应设置可曲挠接头。（4）管道支架宜采用弹性吊架、弹性托架。（5）泵房的墙壁和天花板应采取隔音吸音处理。二、贮水池1.设置条件：只有一条引水管，建筑物不允许停水；室外管网进水量小于建筑所需设计流量；室外管网不允许直接抽水。2.贮水池有效容积理论：且满足式中：
