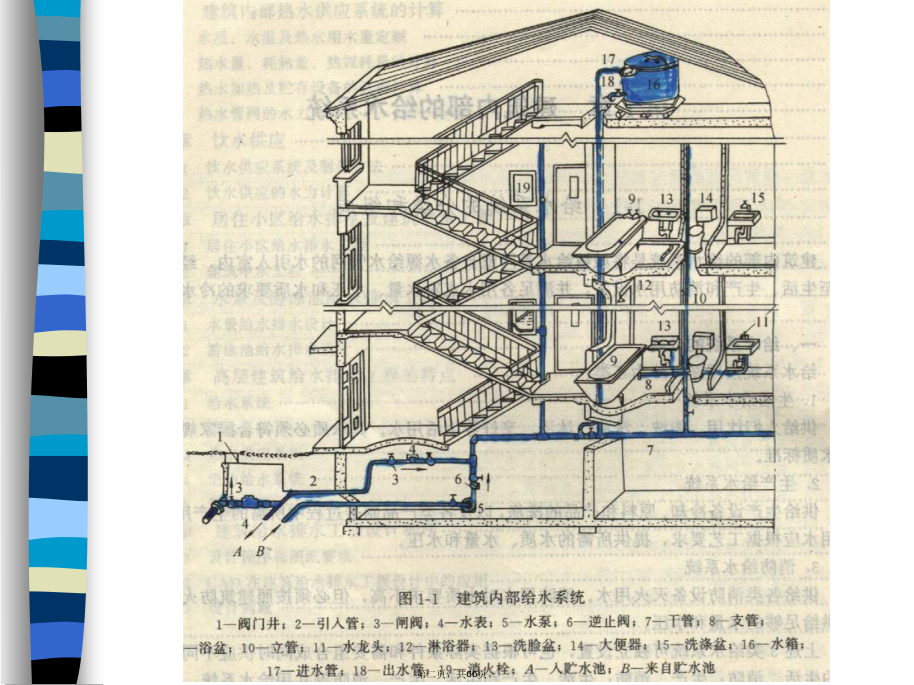

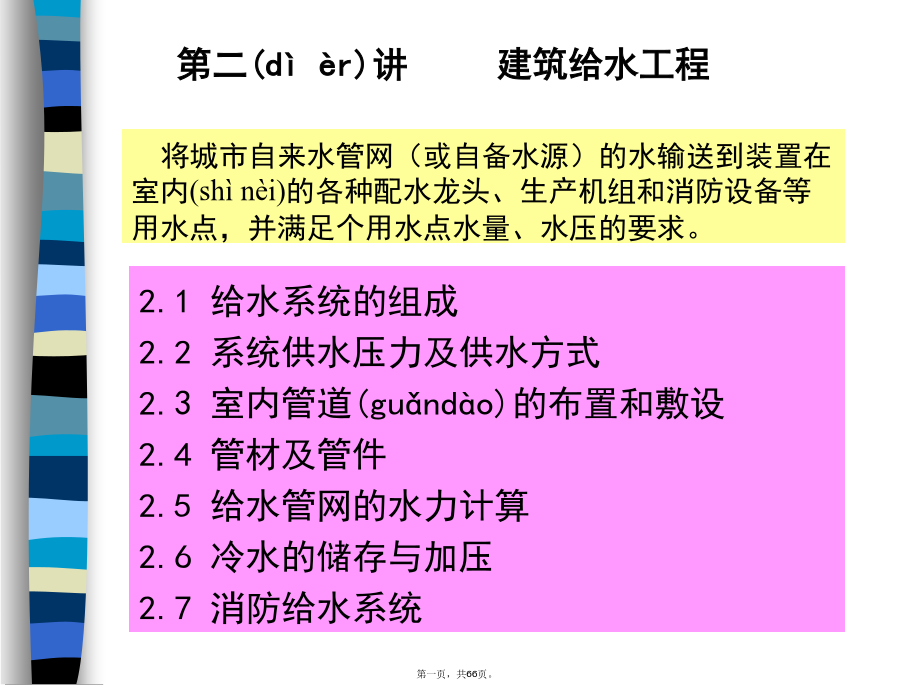

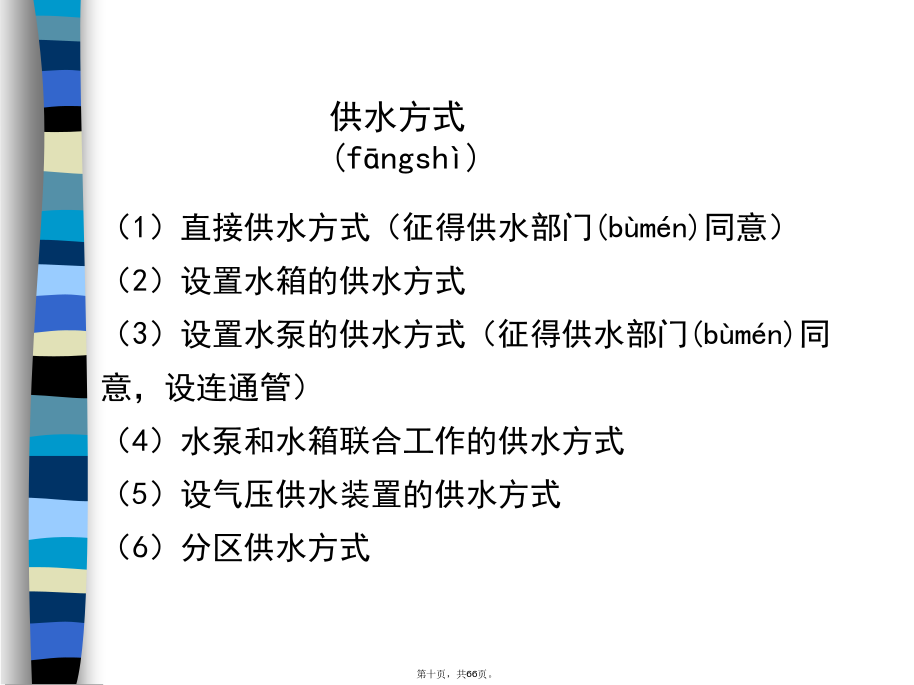

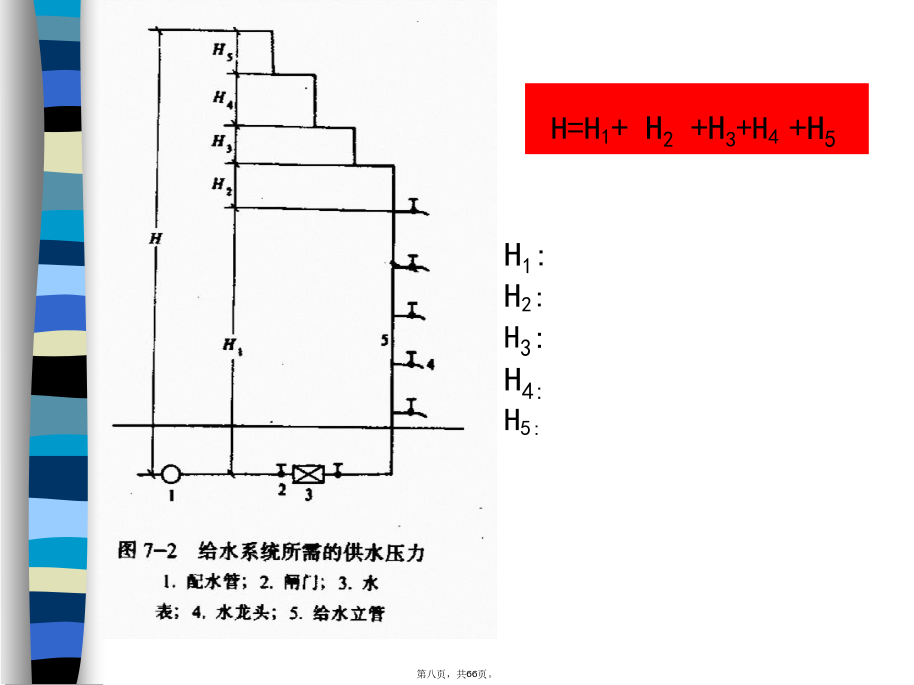

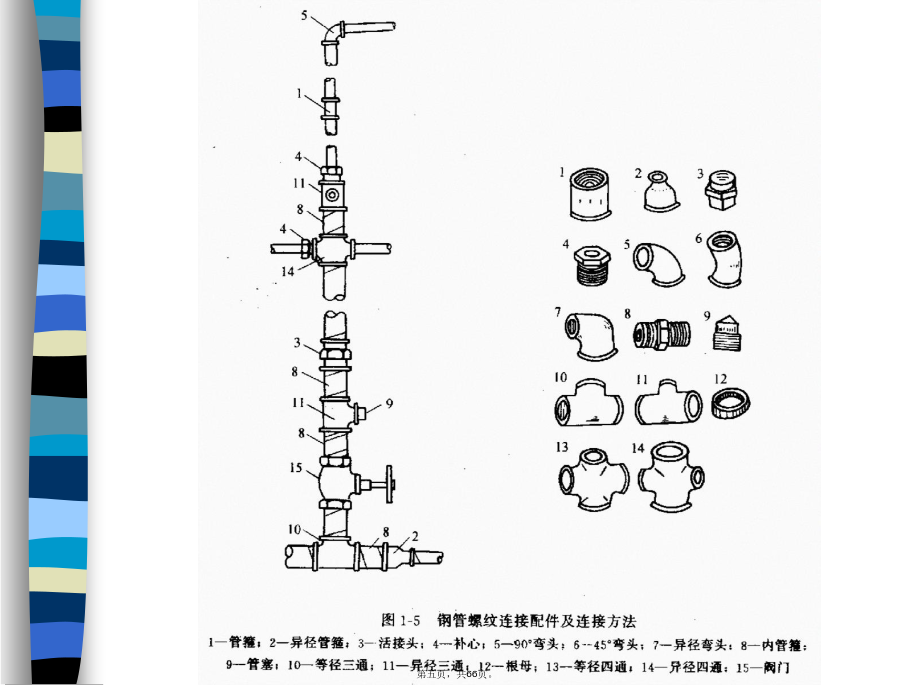

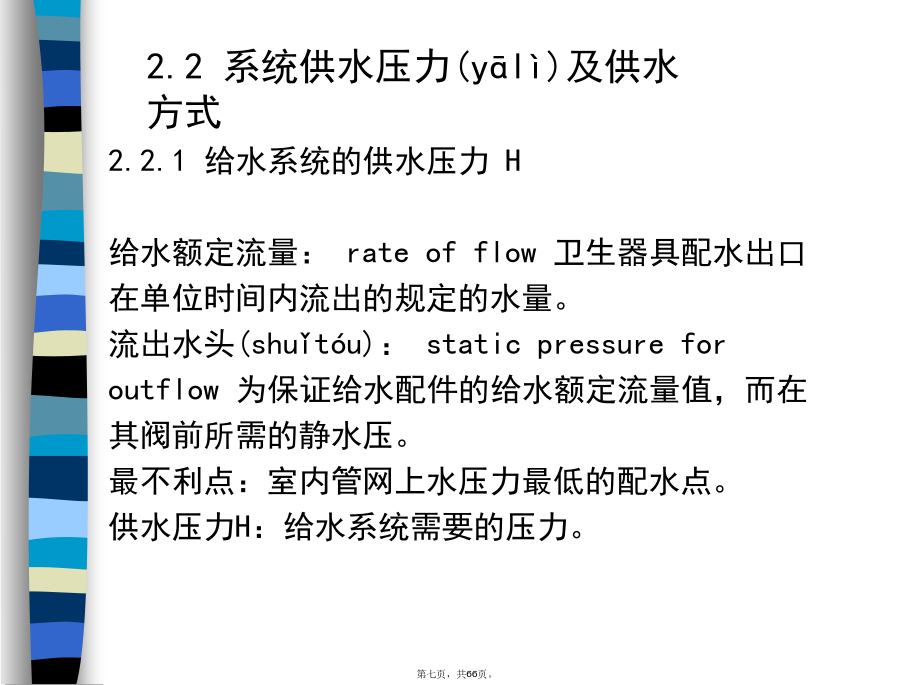

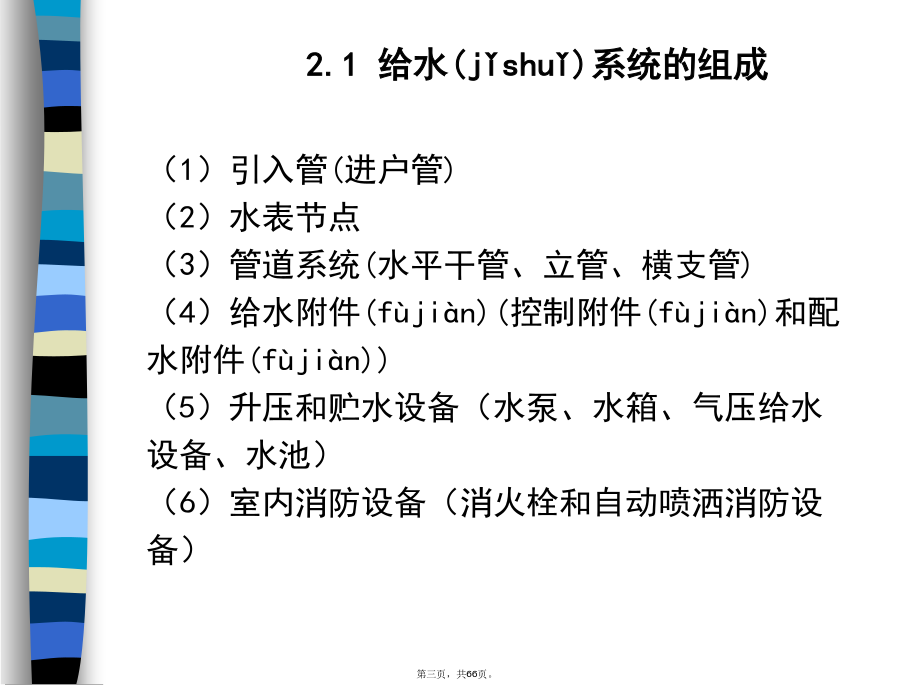

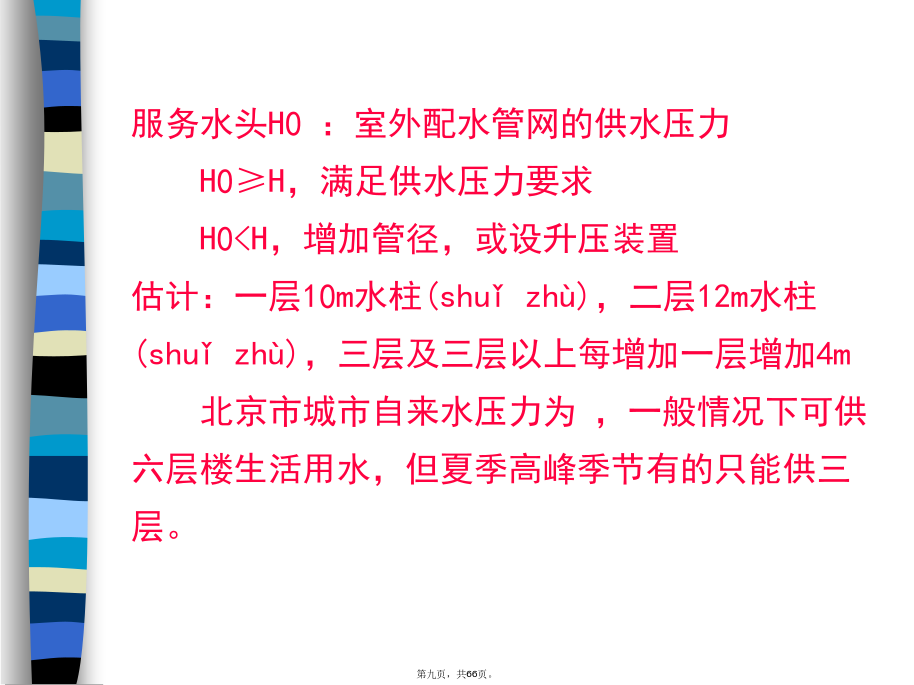

第二讲建筑给水工程第二页，。2.1给水系统的组成第四页，。第五页，。第六页，。2.2系统供水压力及供水方式H=H1+H2+H3+H4+H5服务水头H0：室外配水管网的供水压力H0≥H，满足供水压力要求H0<H，增加管径，或设升压装置估计：一层10m水柱(shuǐzhù)，二层12m水柱(shuǐzhù)，三层及三层以上每增加一层增加4m北京市城市自来水压力为，一般情况下可供六层楼生活用水，但夏季高峰季节有的只能供三层。（1）直接供水方式（征得供水部门同意）（2）设置水箱的供水方式（3）设置水泵的供水方式（征得供水部门同意，设连通管）（4）水泵和水箱联合工作的供水方式（5）设气压供水装置的供水方式（6）分区供水方式第十一页，。第十二页，。第十三页，。第十四页，。第十五页，。第十六页，。（1）下行(xiàxíng)上给式（2）上行下给式（3）环状式布置（1）引入管（供水安全）单向供水onewayservicepipesystem室内给水管网只由一条引入管给水的方式。双向供水multi-wayservicepipesystem从建筑物不同侧的室外给水管网中设两条或两条以上引入管，在室内连成环状或贯通枝状的给水方式。（10个以上消火栓或不允许断水）生活给水引入管与污水排出管外壁水平净距不小于1m（2）室内管道布置原则：简短，经济，美观，便于维修管道(guǎndào)敷设给水管道与其他管道同沟时给水管应在排水管上面，热水管下面。给水管不得与易燃、可燃、有害液、气体管道同沟。给水管埋地敷设时室内管道覆土深一般不小于，地下室的地面下不得埋设给水管道，应设专门的管沟。室外埋地管管顶覆土厚度不宜小于，并在冰冻线以下。管道不得穿越设备基础，应避开可能重物压坏处。给水管与排水管平行或交叉埋设时，管外壁的最小净距分别为和。给水横管宜有的坡度坡向泻水装置。给水引入管应有不小于的坡度坡向室外给水管网或阀门井。穿过地下室外墙或地下构筑物墙壁时，应加设防水套管。管道穿墙或楼板时，应预留孔洞；给水管不得穿过配电间。避免穿过沉降缝、伸缩缝，如必须穿过时，应采用橡胶管、波纹管、补偿器等。穿承重墙或基础处应预留孔洞，管顶净空一般不小于（不得小于建筑物的沉降量）。第二十二页，。固定、防腐、防噪音、防冻防露第二十四页，。2.4管材(ɡuǎncái)及管件2.5给水管网的水力计算住宅、集体宿舍、旅馆、宾馆、医院、幼儿园、办公楼、学校等工业企业生活间、公共浴室、洗衣房、公共食堂、实验室、影剧院、体育场等第二十八页，。第二十九页，。第三十页，。经济流速：干管：；支管：管径：水头损失：沿程损失h=iL,(I：水力坡降)局部损失第三十二页，。例：某五层公寓，楼层高度为，设城市配水管水压为21m，计算给水管网的管径。第三十四页，。解：（1）选择计算公式第三十六页，。第三十七页，。（1）定最不利点（2）由最不利点起，划分计算管段，以流量变化点为节点(jiédiǎn)标号（3）选择设计秒流量公式，计算设计流量（3）查水力计算表，求管径和水力坡降（4）计算沿程水头损失及局部水头损失（5）计算最不利点至城市配水管的标高差，即H1（6）计算室内给水管所需压力H（7）比较H0和H，调整管径或设加压设备2.6冷水(lěngshuǐ)的储存与加压水池，水箱(shuǐxiāng)第四十一页，。消防用水不被它用的措施（1）泵房建筑应为一、二级耐火等级；（2）泵房净高：采用固定吊钩或移动支架时，不小于；采用固定吊车时，应保证吊起物底部与吊运的越过物体顶部之间有以上的净距；（3）泵房采暖温度一般为16℃，无人值班时采用5℃，每小时换气次3~4次；（4）地面应有排水措施，地面坡向排水沟，排水沟坡向集水坑；（5）泵房大门应比最大的水泵机件宽；（6）泵房不得设在有防震和安静要求的房间上下和相邻；水泵基础应设隔振装置，吸水管和出水管上应设隔振减噪音装置，管道支架、管道穿墙及穿楼板处应采取防固体传声措施，必要时可在泵房建筑上采取隔声吸音措施。气压给水第四十五页，。变频(biànpín)调速2.7消防给水系统（4）消防水池设置条件市政管网不能满足消防水量；
