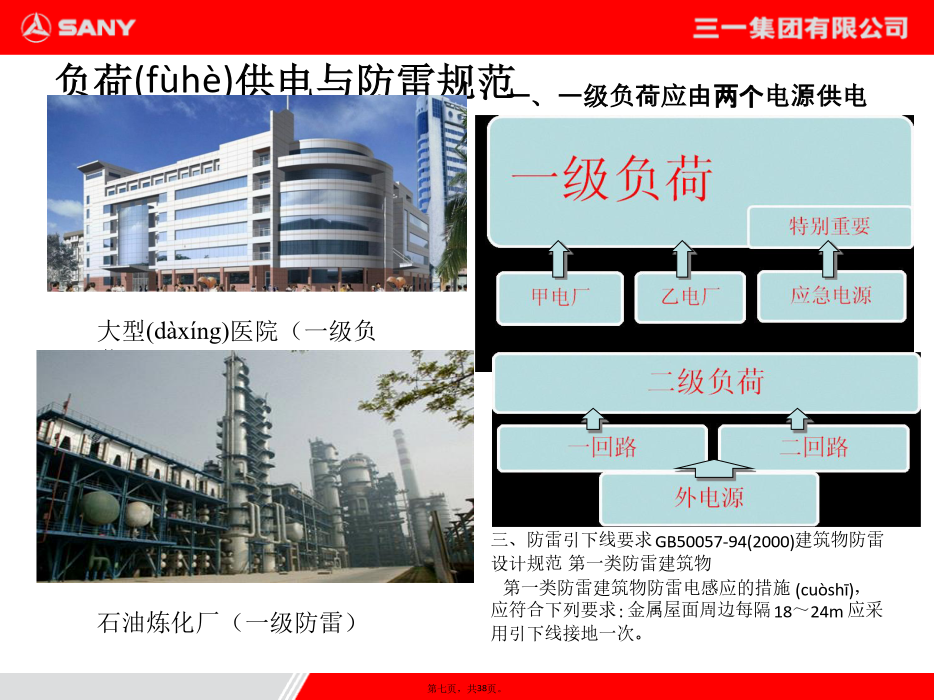

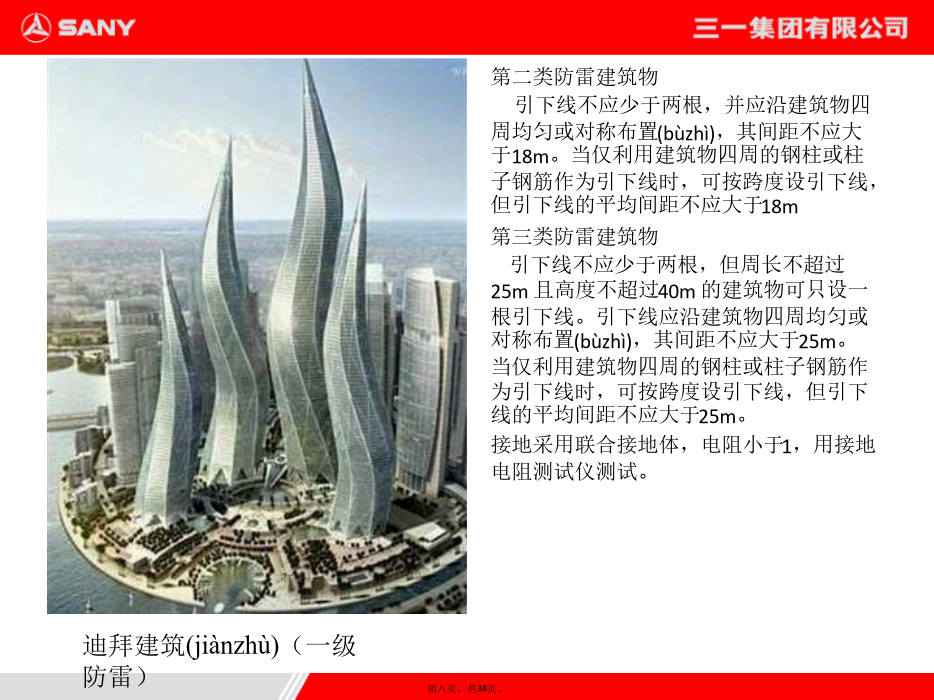

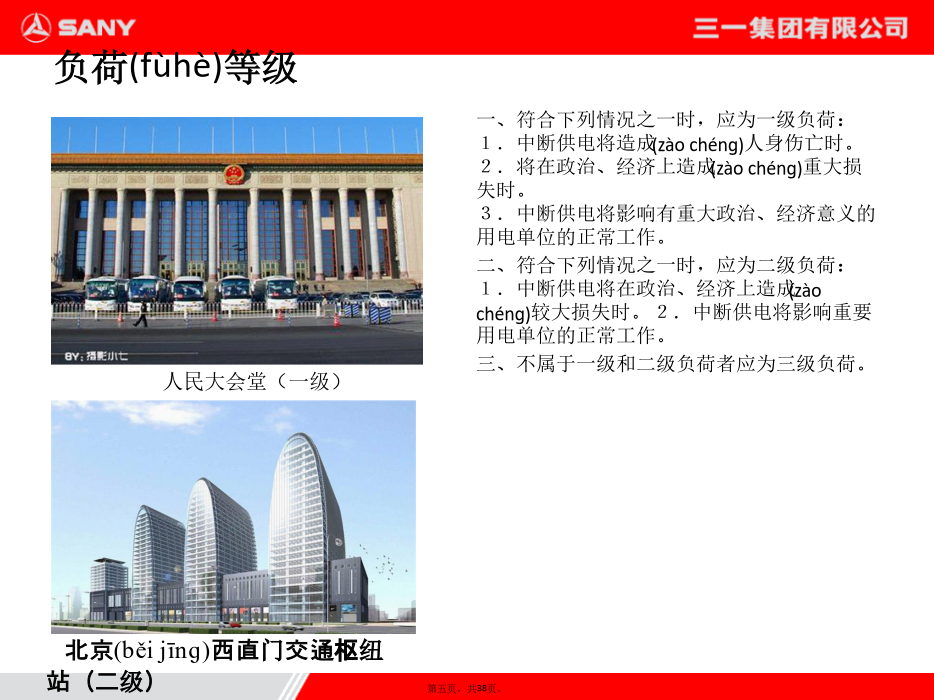

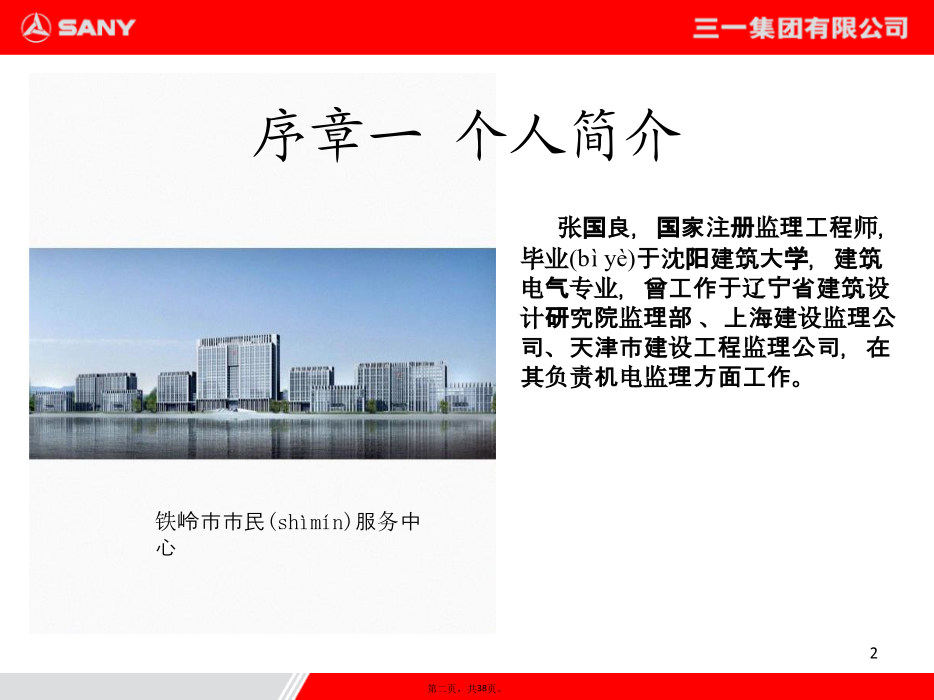

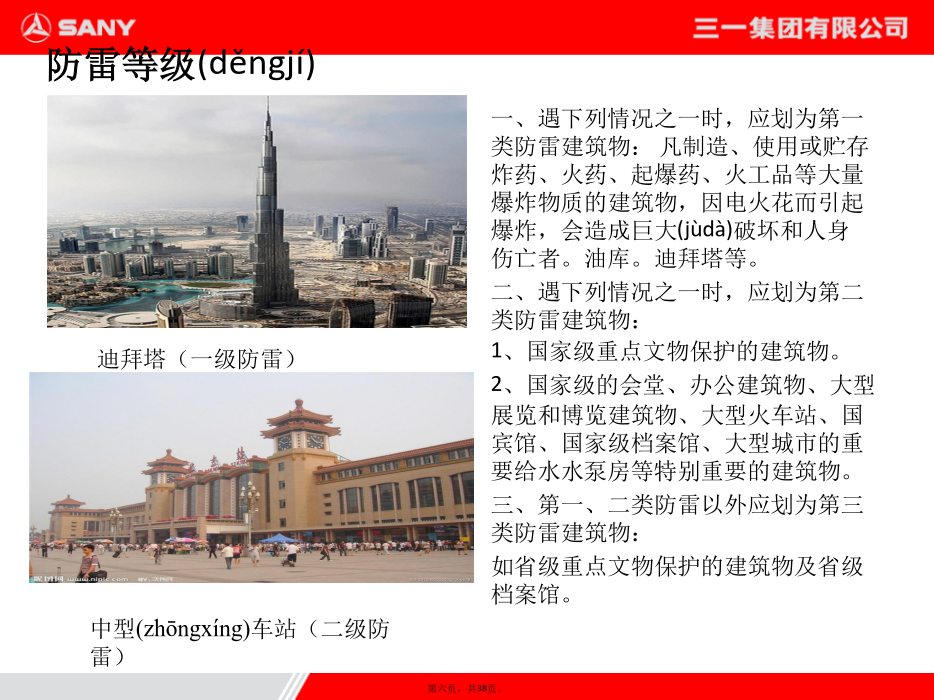

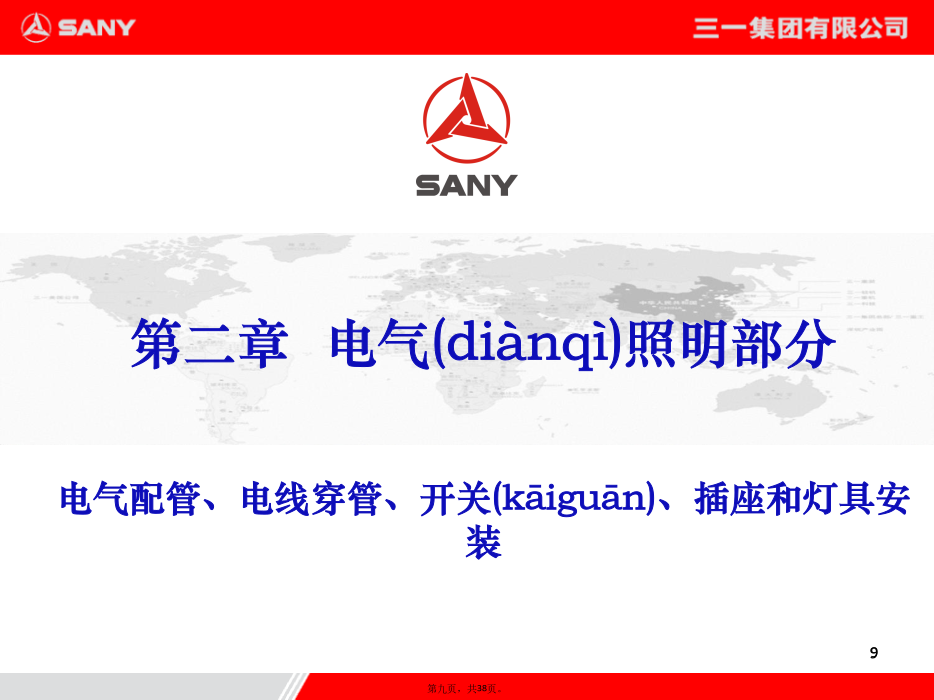

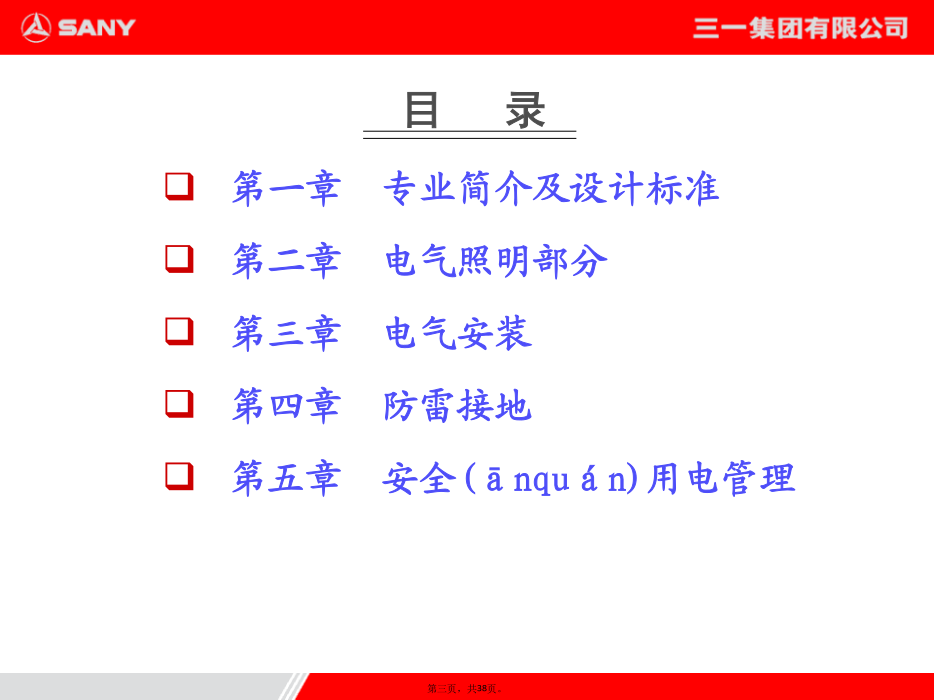

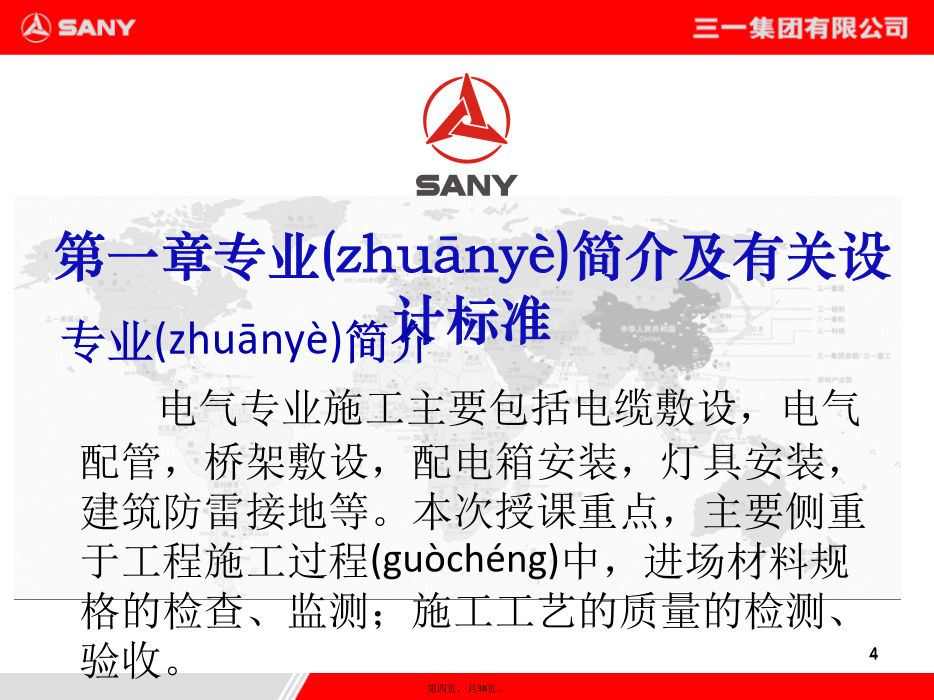

——张国良序章一个人简介第一章专业简介及设计标准第二章电气照明部分第三章电气安装第四章防雷接地第五章安全用电管理4负荷等级防雷等级负荷供电与防雷规范第二类防雷建筑物引下线不应少于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于18m。当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时，可按跨度设引下线，但引下线的平均间距不应大于18m第三类防雷建筑物引下线不应少于两根，但周长不超过25m且高度不超过40m的建筑物可只设一根引下线。引下线应沿建筑物四周均匀或对称布置，其间距不应大于25m。当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时，可按跨度设引下线，但引下线的平均间距不应大于25m。接地采用联合接地体，电阻小于1，用接地电阻测试仪测试。9电气配管电线(diànxiàn)穿管开关、插座、灯具安装4、照明开关安装应符合下列规定：（1）同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；（2）开关控制相线，一般的控制线为白色。5、花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。6、当灯具距地面高度小于时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。14配电柜安装(ānzhuāng)3、高压成套配电柜必须按本规范第条的规定（高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定）交接试验合格。（2）凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。5、低压成套配电柜交接试验，必须符合本规范第条的规定（杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1.每路配电开关及保护装置的规格、型号，应符合设计要求；2.相间和相对地间的绝缘电阻值应大于；3.电气装置的交流工频耐压试验电压为1kV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。）。电气配管电线(diànxiàn)穿管桥架、母线安装母线安装3.母线与外壳同心，允许偏差为±5mm；4、高压母线交流工频耐压试验必须按本规范第条的规定（高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。）交接试验合格。5、低压母线交接试验应符合本规范第条（电气装置的交流工频耐压试验电压为1kV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象）的规定。6、母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定：.铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡；母线槽：当批次的铜（铝）材质单，绝缘材料材质单，3C认证，出厂资料、合格证；插接箱内元器件是否与合同规定符合；23接闪器安装(ānzhuāng)建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。避雷针及其接地装置不能装设在人、畜经常通行的地方，距道路应3m以上(yǐshàng)，否则要采取保护措施。与其他接地装置和配电配电装置之间要保持规定距离：地面上应不小于5m，地下应不小于3m。引下线安装(ānzhuāng)等电位(diànwèi)与接地装置安装接地装置安装1、人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。2、测试接地装置的接地电阻值必须符合设计要求。3、防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。4、接地模板顶面埋深不应小于，接地模块间距不应小于模块长度的3～5倍。接地模块埋设基坑，一般为模块外形尺寸的～倍，且在开挖深度内详细记录地层情况。5、接地模块应垂直或水平就位，不应倾斜(qīngxié)设置，保持与原土层接触良好。30安全用电方案审核JGJ46-2005内容讲解及案例分析总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。3、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2
