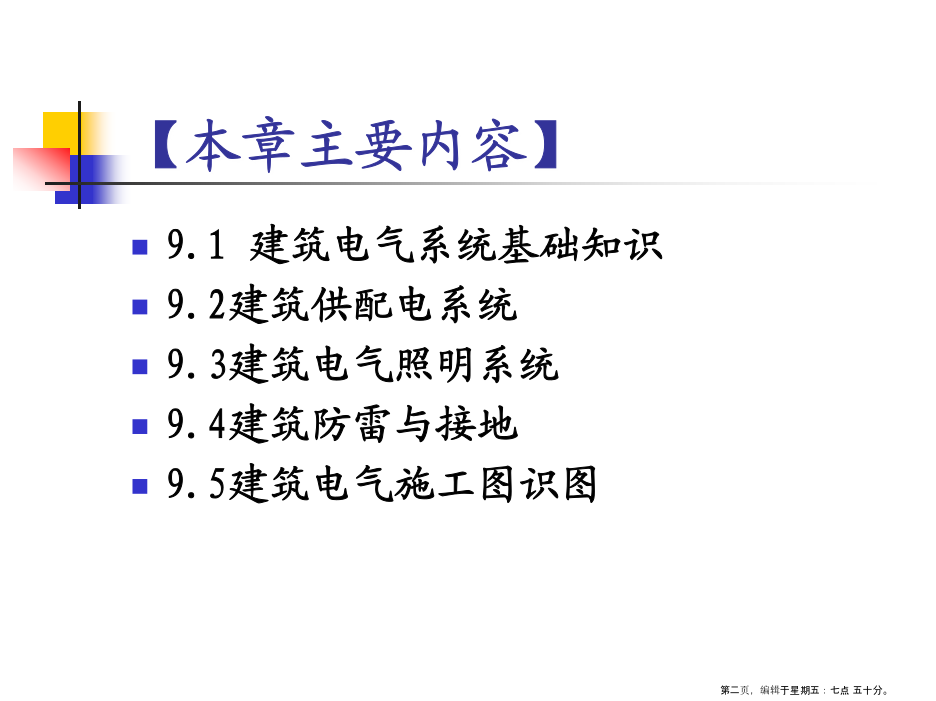

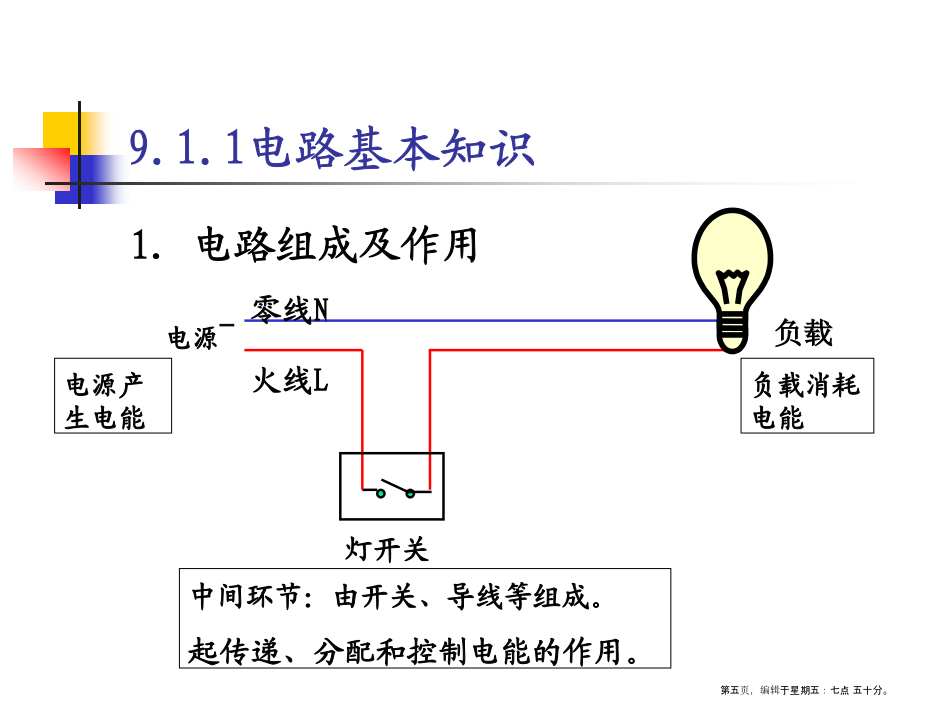

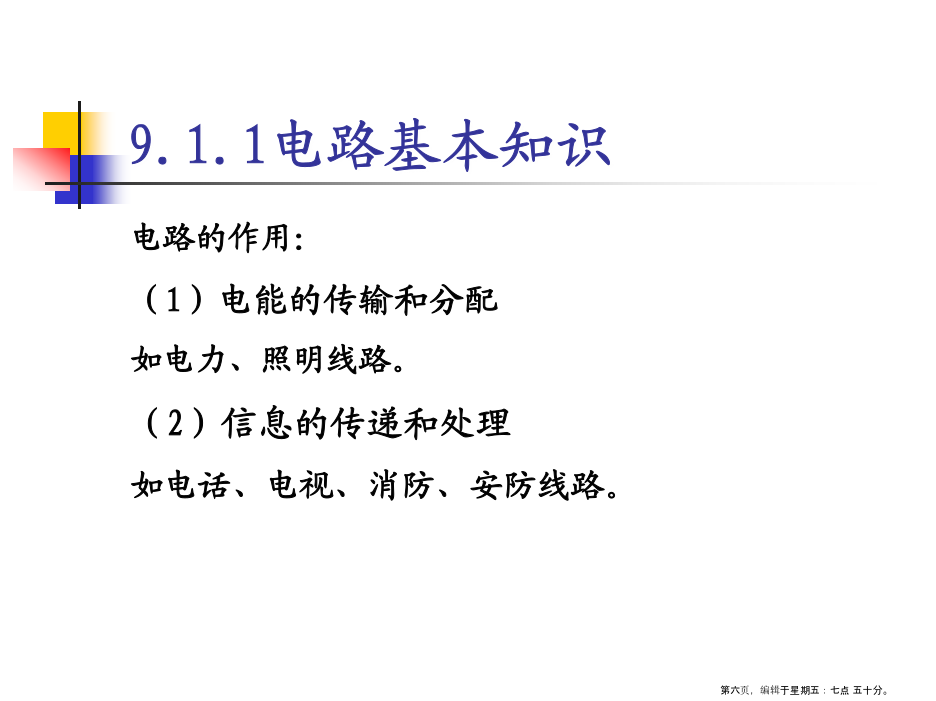

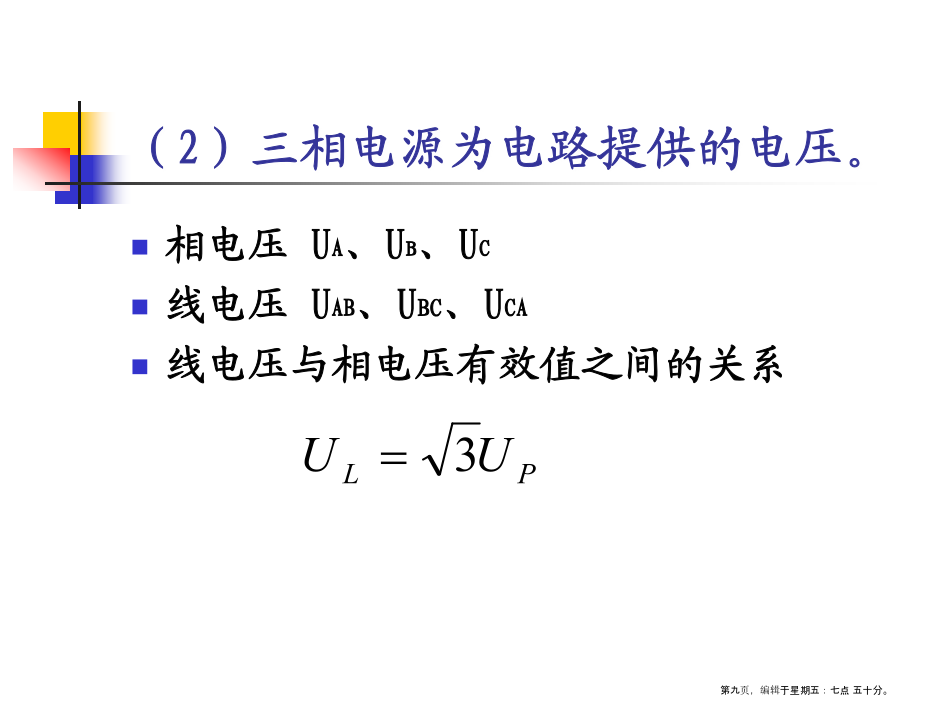

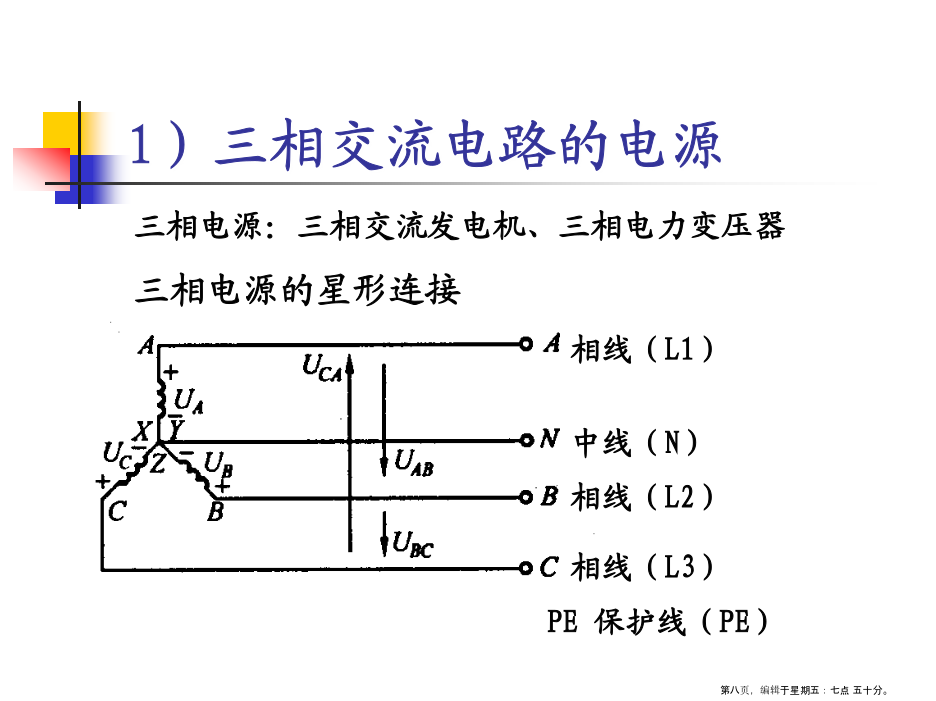

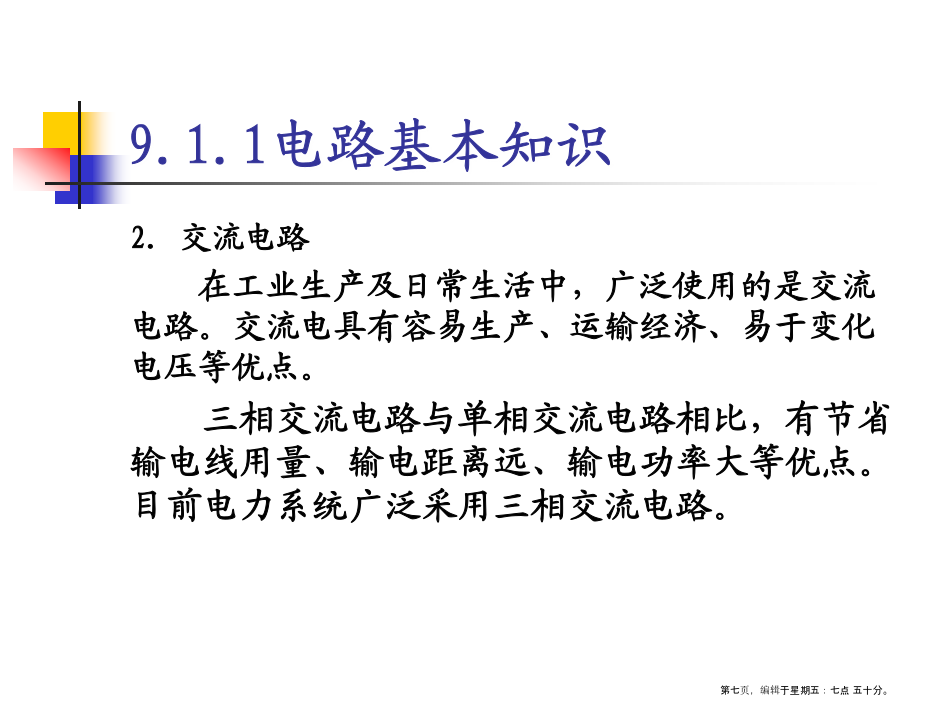

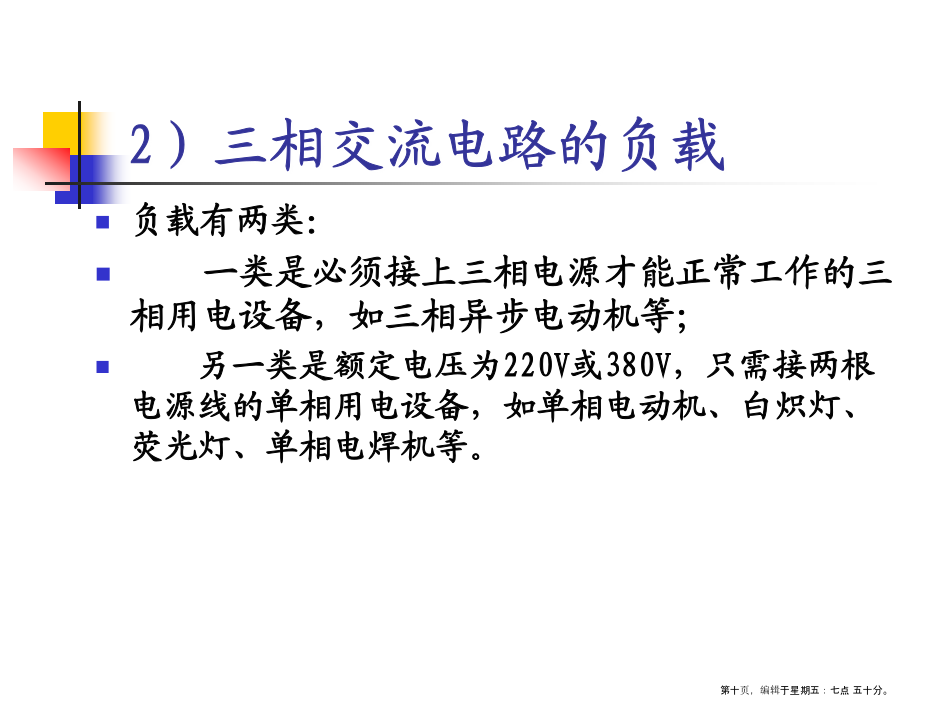

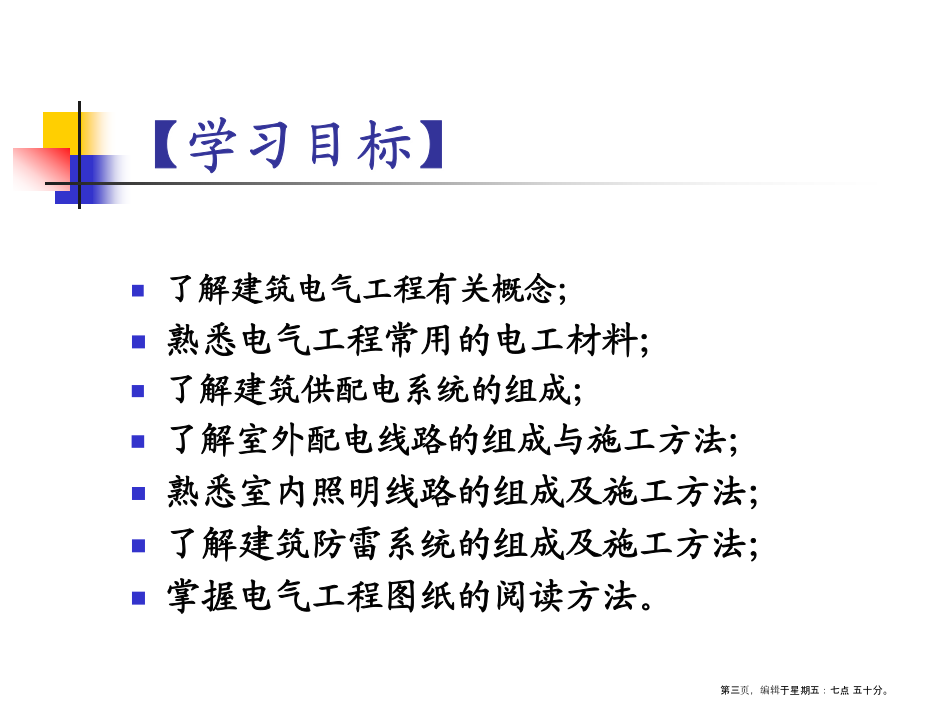

第九章建筑电气【本章主要内容】【学习目标】9.1建筑电气系统基础知识9.1.1电路基本知识电路的作用：（1）电能的传输和分配如电力、照明线路。（2）信息的传递和处理如电话、电视、消防、安防线路。2．交流电路在工业生产及日常生活中，广泛使用的是交流电路。交流电具有容易生产、运输经济、易于变化电压等优点。三相交流电路与单相交流电路相比，有节省输电线用量、输电距离远、输电功率大等优点。目前电力系统广泛采用三相交流电路。1）三相交流电路的电源（2）三相电源为电路提供的电压。2）三相交流电路的负载（1）三相负载的星形连接。（1）三相负载的三角形连接。9.1.2电力系统发电厂电力网电力用户9.1.3用电负荷等级划分9.1.4常用电工材料常用的绝缘导线绝缘导线的型号电缆的结构电缆的型号母线常用安装材料——线管常用的塑料管有硬塑料管、半硬型塑料管、软型塑料管等。按材质主要有聚氯乙烯管、聚乙烯管、聚丙烯管等。其特点是常温下抗冲击性能好，耐碱、耐酸、耐油性能好，但易变形老化，机械强度不如钢管。常用安装材料——钢材料9.2建筑供配电系统9.2.1建筑供配电形式中型民用建筑的供电，电源进线一般为6～10KV，经高压配电所，将高压配线连至各建筑物变电所，降为220/380V，大型民用建筑的供电，由于用电负荷大，电源进线一般为35KV，需经两次降压，第一次由35KV降为10KV，再将10KV高压配线连至各建筑物变电所，降为220/380V，【特别提示】民用建筑常用的配电形式混合式9.2.2变（配）电所变（配）电所主要设备（低压设备）刀开关型号含义低压断路器是一种能通断负荷电流，并能对电气设备进行过载、短路、矢压、欠压等保护的低压开关电器。断路器主要由主触头系统、灭弧系统、储能弹簧、脱扣系统、保护系统及辅助触头等组成。其型式主要有塑壳式断路器和框架式断路器。断路器型号含义熔断器俗称保险，其结构简单，安装方便，常在低压电路中作短路和过载保护。常用的低压断路器有瓷插式、螺旋式、无填料管式、有填料管式、快速式熔断器等。熔断器型号含义4）低压配电柜9.2.3室外配电线路及施工第四十三页，编辑于星期五：七点五十分。架空线路的施工2．电缆线路2）电缆线路的施工电缆线路的施工按如下程序进行：直埋地敷设（4）电缆连接设备。电缆与设备连接，其终端要做电缆终端头（简称电缆头），电缆头的制作主要有热缩法、冷缩法和干包法等，电缆头的结构如图9.21所示。热缩式电缆头制作如下图所示：第四十九页，编辑于星期五：七点五十分。第五十五页，编辑于星期五：七点五十分。第五十六页，编辑于星期五：七点五十分。9.3建筑电气照明系统9.3.1照明方式与种类9.3.2照明光源及照明灯具灯具灯具9.3.3室内照明线路及施工电源进户线——供电电源与形式电源进户线——供电电源与形式电源进户线——架空进线电源进户线——电缆进线配电箱配电箱配电箱安装要求配电箱安装要求干线的敷设干线的敷设支线的敷设支线的敷设——线管暗敷设支线的敷设——线管暗敷设支线的敷设——线槽敷设照明设备照明设备——开关、插座照明设备——开关、插座照明设备——开关、插座照明设备——开关、插座9.4建筑防雷与接地9.4.1建筑防雷防雷装置避雷针：用于高耸的屋面小的建筑。避雷网（带）：用于屋面大的建筑。引下线接地装置可迅速使雷电流在大地中流散。接地装置按安装形式分为垂直接地体和水平接地体。一般垂直接地体长度在2.5m～3.0m之间，常用镀锌圆钢、角钢、钢管、扁钢等材料，其最小规格见表9.6所示。接地装置最小规格表9.6避雷器用来防护雷电沿线路侵入建筑物内，以免电气设备损坏。常用避雷器的型式有阀式避雷器、管式避雷器、金属氧化物避雷器、保护间隙和击穿保险器等。电气线路防雷措施2.架空线路的防雷措施3～10V及以下架空线路的防雷保护一般采用装设避雷器和避雷线的方法，架空线路杆上固定的金属构件应接地。3.低压接户线的防雷措施为了防止雷电波沿低压线路侵入建筑物内，应将接户线入户端绝缘子铁脚接地，其接地电阻应不大于30Ω。4.变配电所的防雷措施变配电所的防雷措施主要是采用避雷针（防止直击雷）和装设阀型避雷装置（防止雷电波侵入）高层建筑防雷9.4.2接地9.4.2接地接地的作用接地的方式接零的方式9.4.3等电位连接总等电位连接：指同一建筑物内电气装置，各种金属管道、建筑物构件、电气系统的保护接地线、接地导体通过总等电位连接端子板互相连接，以消除建筑物内各导体间的电位差。局部等电位连接：是当电气装置或电气装置一部分的接地故障保护的条件不能满足时，在局部范围内将各可导电部分连接。辅助等电位连接：是将两个及以上可导电部分，进行电气连接，使其故障接触电压，降至安全限值电压以下。第一百零一页，编辑于星期五：七点五十分。等电位联结箱9
