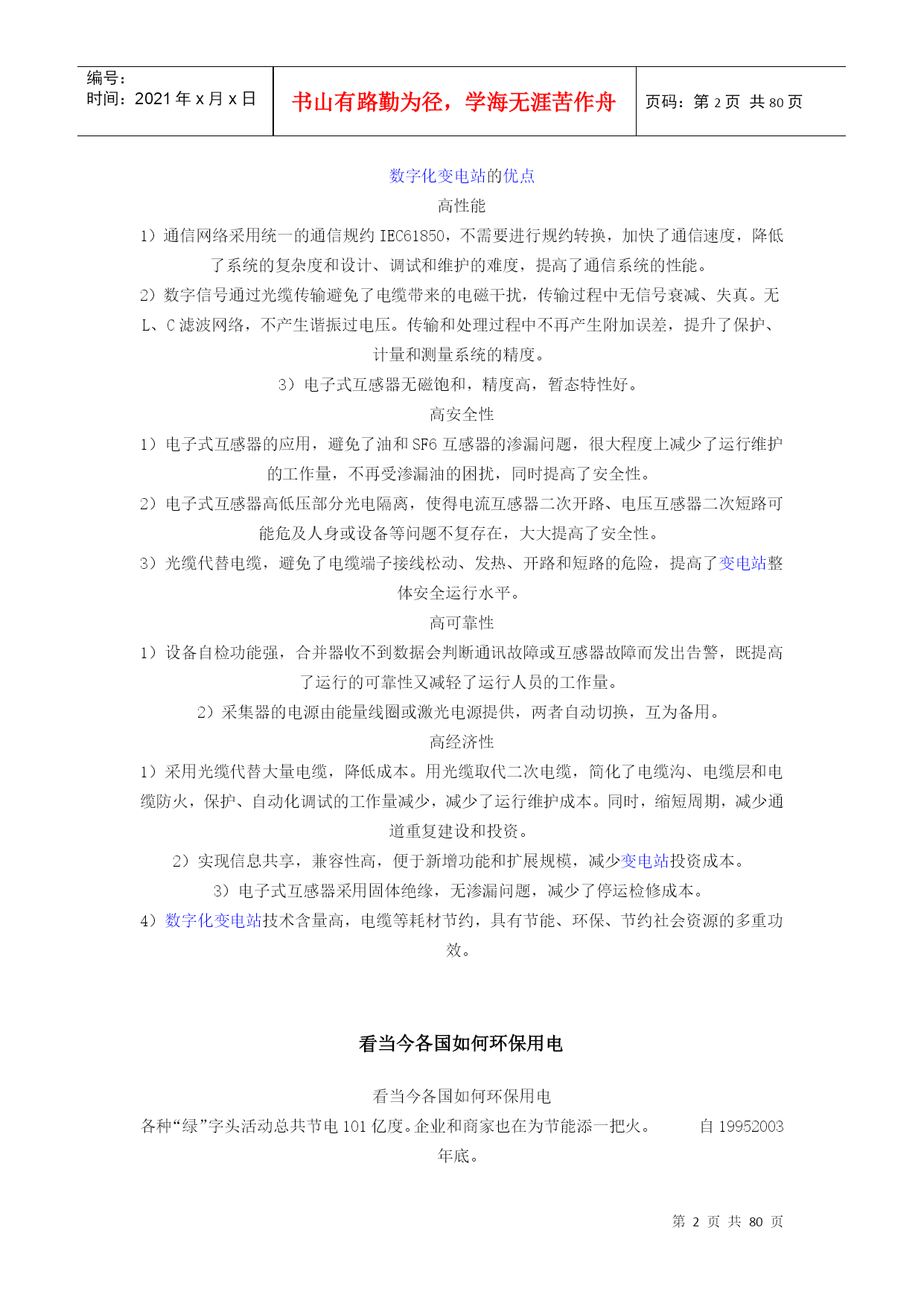

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE80页共NUMPAGES80页第PAGE\*MERGEFORMAT80页共NUMPAGES\*MERGEFORMAT80页电力系统与电力网的组成（基础）世界上大部分国家的动力资源和电力负荷中心分布是不一致的。如水力资源都是集中在江河流域水位落差较大的地方，燃料资源集中在煤、石油、天燃气的矿区。而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相隔很远的距离，从而发生了电能输送的问题．水电只能通过高压输电线路把电能送到用户地区才能得到充分利用。火电厂虽然能通过燃料运输在用电地区建设电厂，但随着机组容量的扩大，运输燃料常常不如输电经济。于是就出现了所谓坑口电厂，即把火电厂建在矿区，通过升压变电站、高压输电线、降压变电所(站)把电能送到离电厂较远的用户地区。随着高压输电技术的发展．在地理上相隔一定距离的发电厂为了安全、经济、可靠供电．需将孤立运行的发电厂用电力线路连接起来。首先在一个地区内互相连接，再发展到地区和地区之间互相连接，这就组成统一的电力系统。通常将发电厂、变电所、用电设备之间用电力网和热力网连接起来的整体，叫做动力系统。动力系统中的电气部分，即发电机、配电装置、变压器、电力线路及各种用电设备连接在一起组成的统一整体。称为电力系统。电力系统中由各级电压等级的输配电线路及升降压变电所组成的部分，称为电力网。在我国习惯将电力系统称作电网，例如华中电力系统称为华中电网。电子式互感器是数字化变电站中的关键数字化变电站技术是变电站自动化技术发展中具有里程碑意义的一次变革，其主要特征是“一次设备智能化，二次设备网络化，符合IEC61850标准”，即数字化变电站内的信息全部做到数字化，信息传递实现网络化，通信模型达到标准化，使各种设备和功能共享统一的信息平台。这使得数字化变电站在系统可靠性、经济性、维护简便性方面均比常规变电站有大幅度提升。数字化变电站是由智能化一次设备、网络化二次设备在IEC61850通信协议基础上分层构建，能够实现智能设备间信息共享和互操作的现代化变电站。与常规变电站相比，数字化变电站间隔层和站控层的设备及网络接口只是接口和通信模型发生了变化，而过程层却发生了较大的改变，由传统的电流、电压互感器、一次设备以及一次设备与二次设备之间的电缆连接，逐步改变为电子式互感器、智能化一次设备、合并单元、光纤连接等内容。电子式互感器的应用，克服了传统互感器绝缘复杂、体积大且笨重；CT动态范围小、易饱和且二次输出不能开路；电磁式PT易产生铁磁谐振等诸多缺点。电子式互感器具有绝缘简单、体积小、重量轻等优有点，特别是CT动态范围宽、无磁饱和、二次输出可以开路；PT无谐振现象等。......HYPERLINK"http://tech.bjx.com.cn/keyword.asp?keyword=数字化"\t"_blank"数字化HYPERLINK"http://tech.bjx.com.cn/keyword.asp?keyword=变电站"\t"_blank"变电站的HYPERLINK"http://tech.bjx.com.cn/keyword.asp?keyword=特点"\t"_blank"优点高性能1）通信网络采用统一的通信规约IEC61850，不需要进行规约转换，加快了通信速度，降低了系统的复杂度和设计、调试和维护的难度，提高了通信系统的性能。2）数字信号通过光缆传输避免了电缆带来的电磁干扰，传输过程中无信号衰减、失真。无L、C滤波网络，不产生谐振过电压。传输和处理过程中不再产生附加误差，提升了保护、计量和测量系统的精度。3）电子式互感器无磁饱和，精度高，暂态特性好。高安全性1）电子式互感器的应用，避免了油和SF6互感器的渗漏问题，很大程度上减少了运行维护的工作量，不再受渗漏油的困扰，同时提高了安全性。2）电子式互感器高低压部分光电隔离，使得电流互感器二次开路、电压互感器二次短路可能危及人身或设备等问题不复存在，大大提高了安全性。3）光缆代替电缆，避免了电缆端子接线松动、发热、开路和短路的危险，提高了HYPERLINK"http://tech.bjx.com.cn/keyword.asp?keyword=变电站"\t"_blank"变电站整体安全运行水平。高可靠性1）设备自检功能强，合并器收不到数据会判断通讯故障或互感器故障而发出告警，既提高了运行的可靠性又减轻了运行人员的工作量。2）采集器的电源由能量线圈或激光电源提供，两者自动切换，互为备用。高经济性1）采用光缆代替大量电缆，降低成本。用光缆取代二次电缆，简化了电缆沟、电缆层和电缆防火，保护、自动化调试的工作量减少，减
