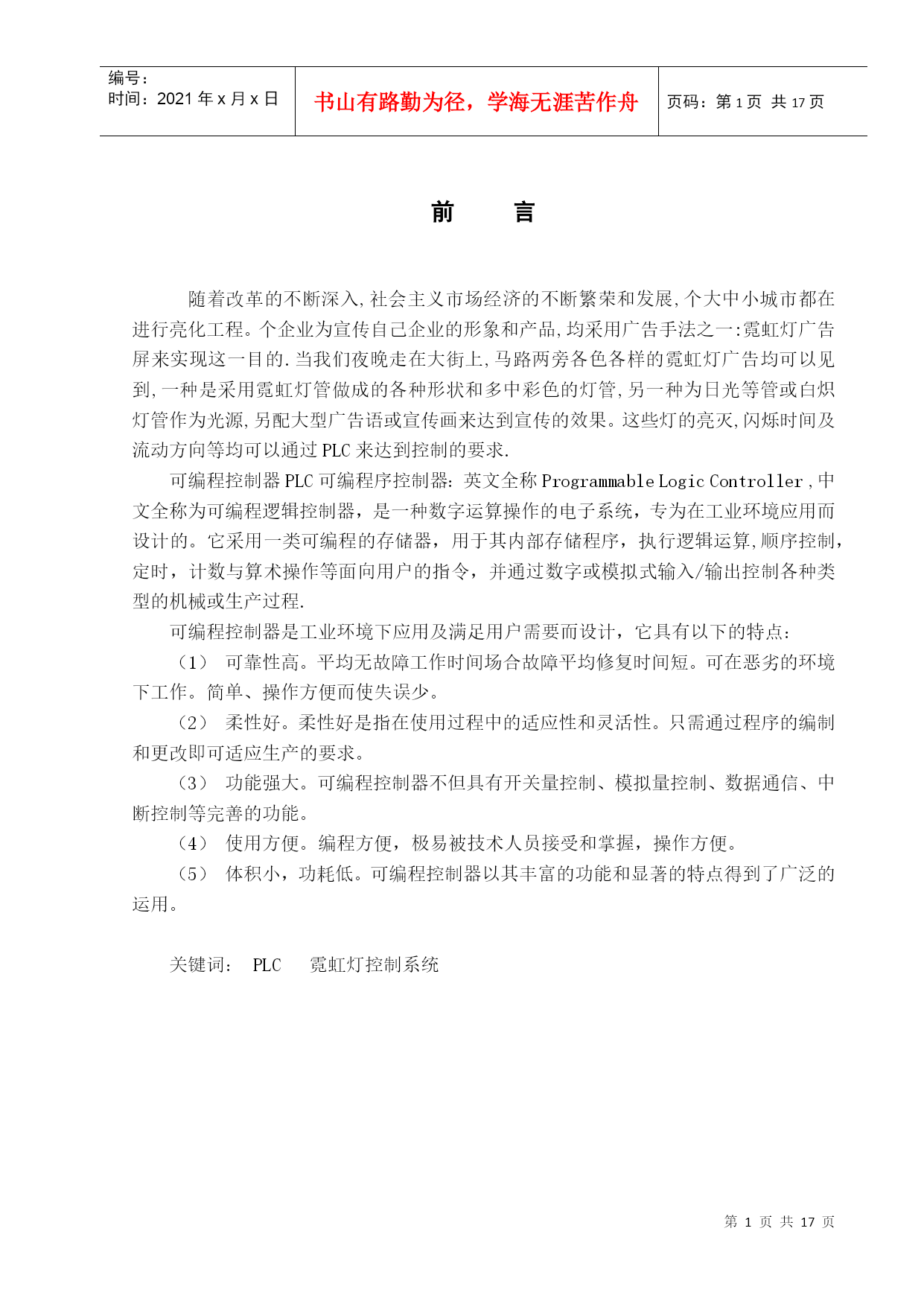

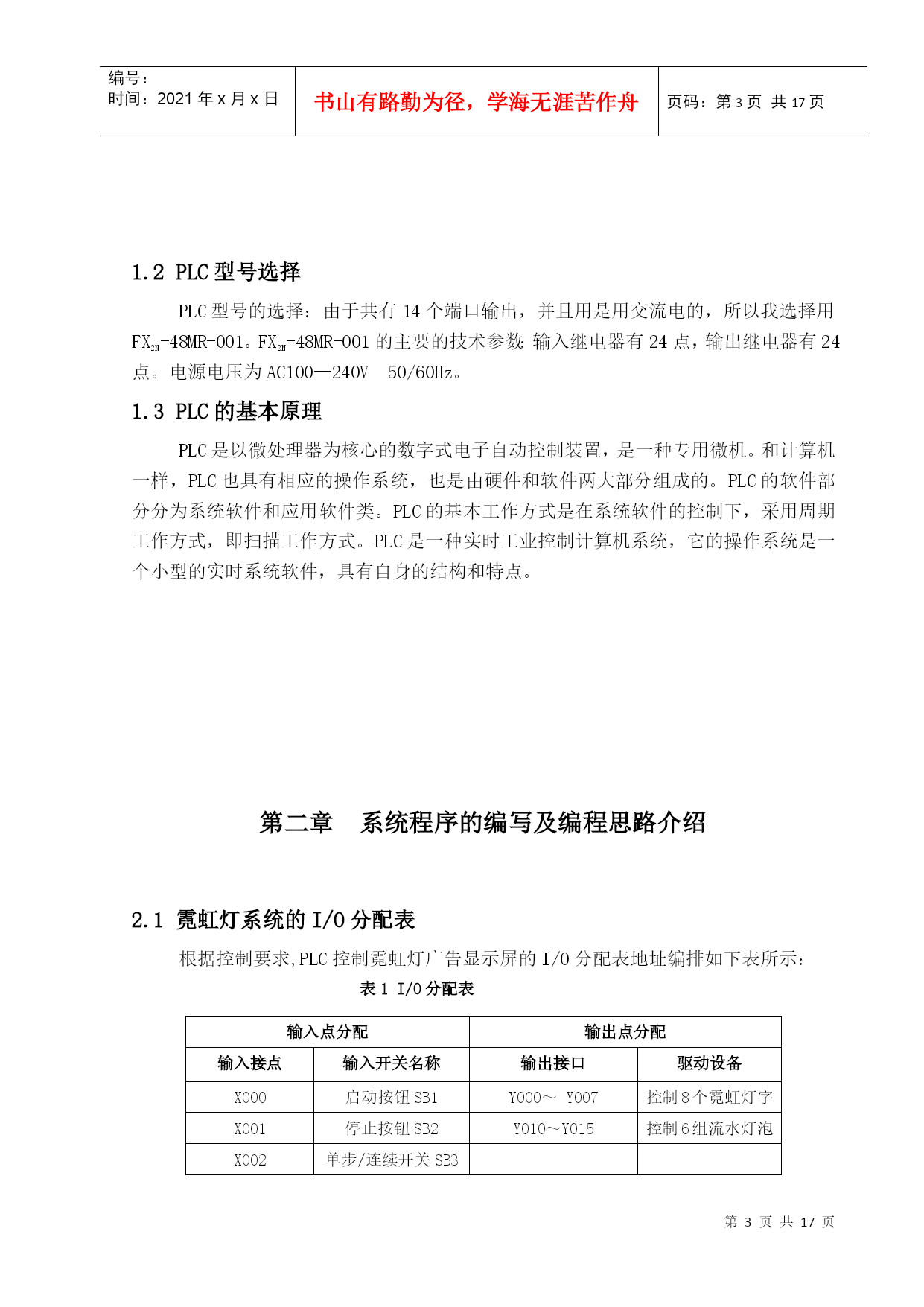

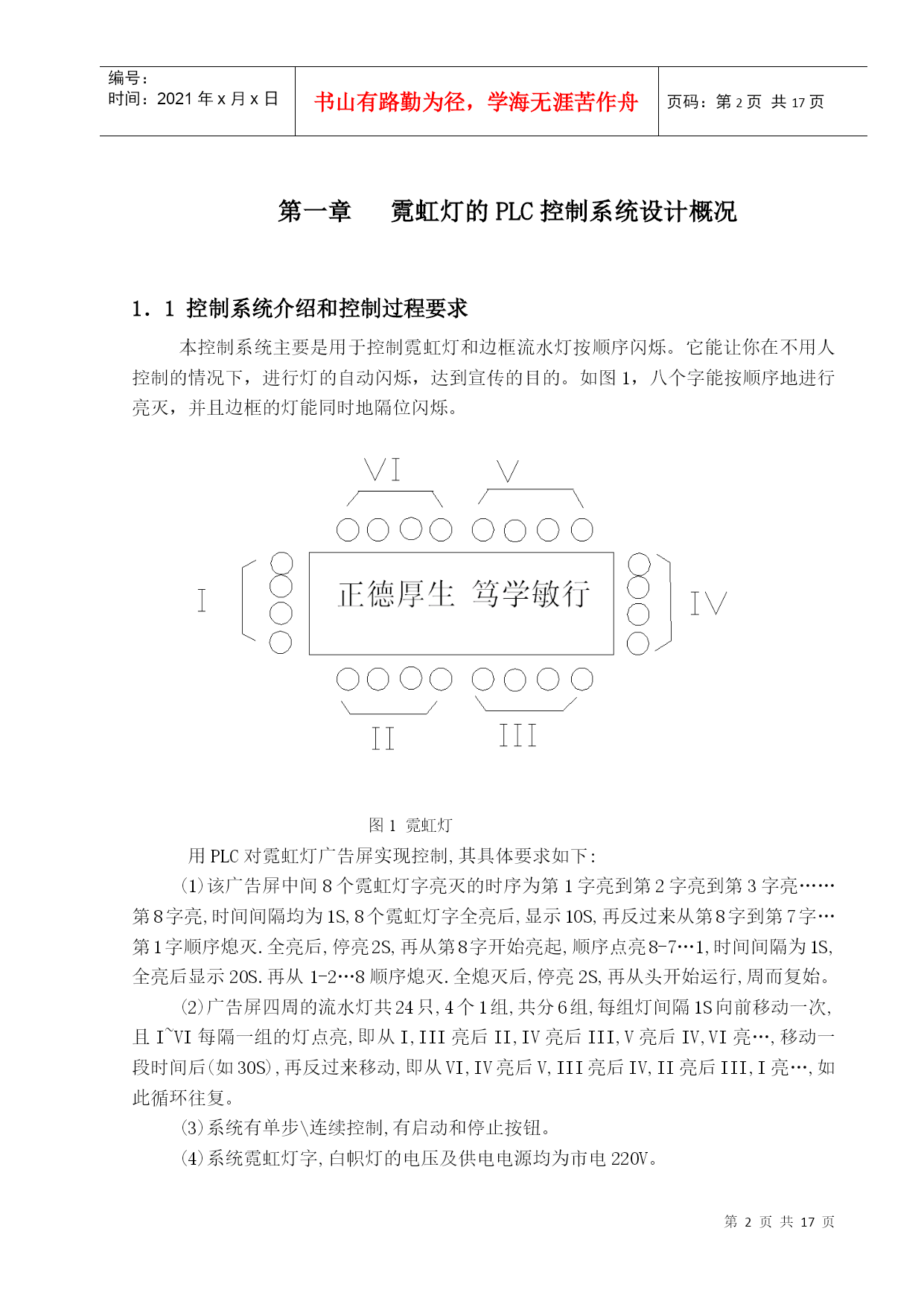

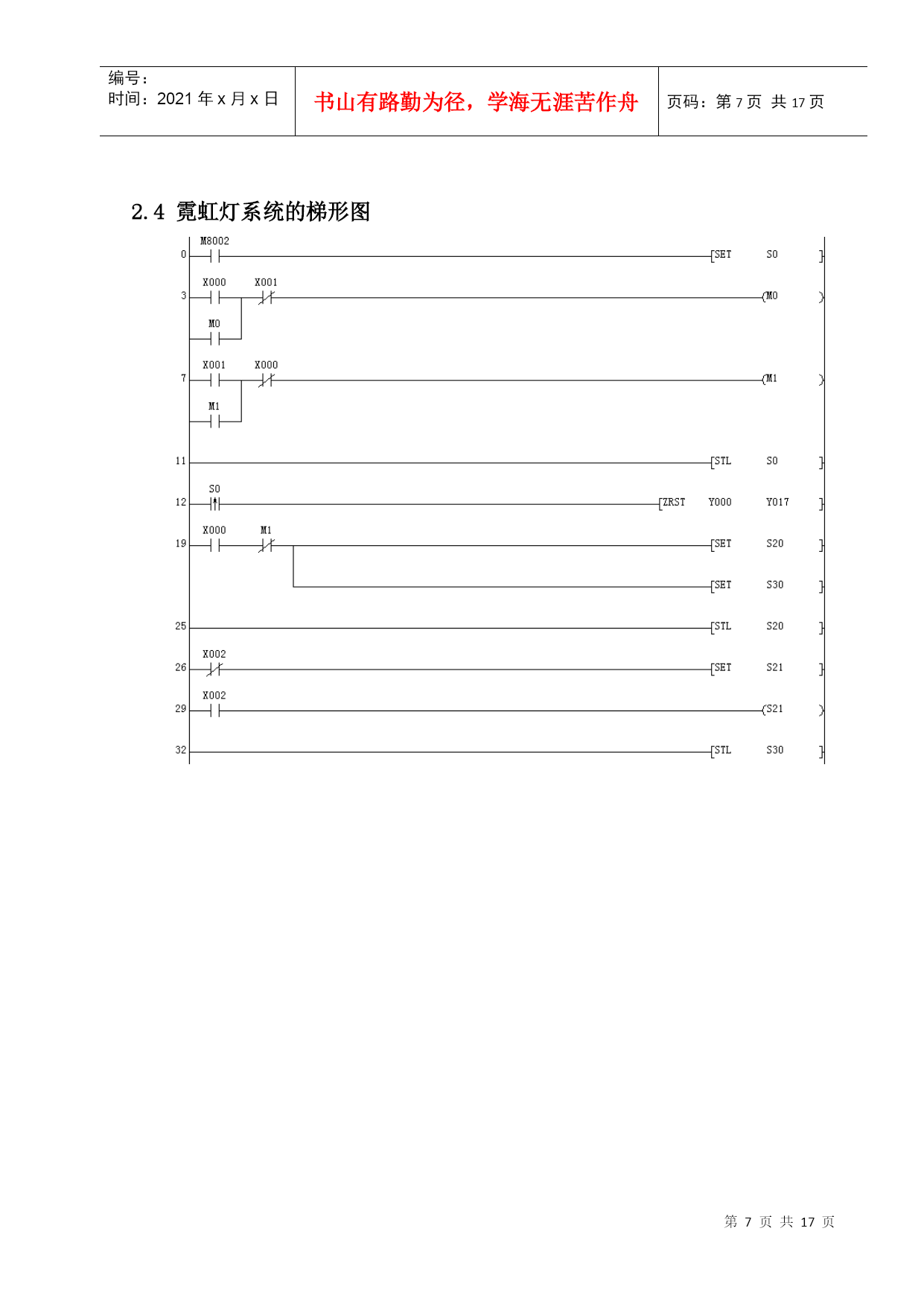

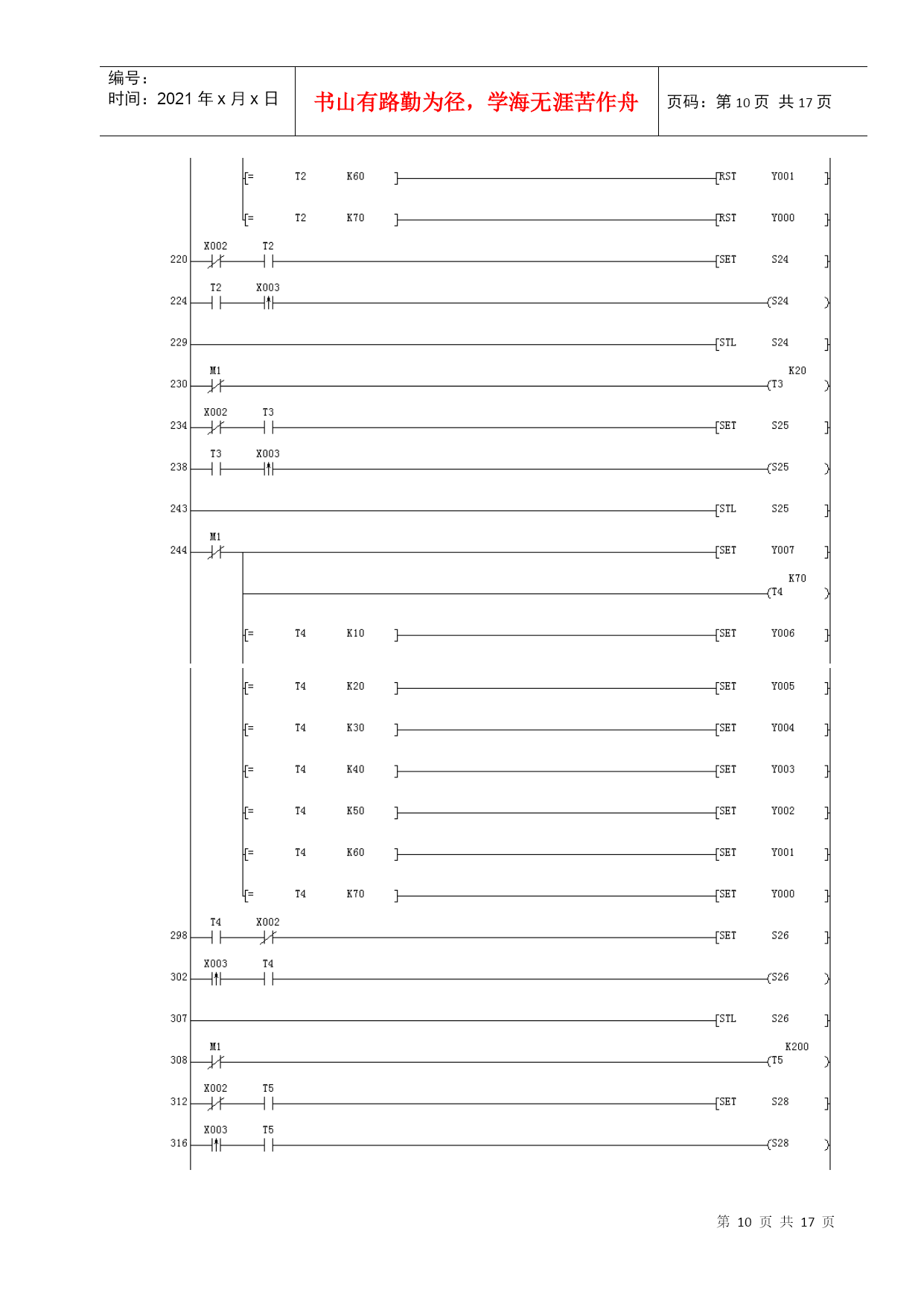

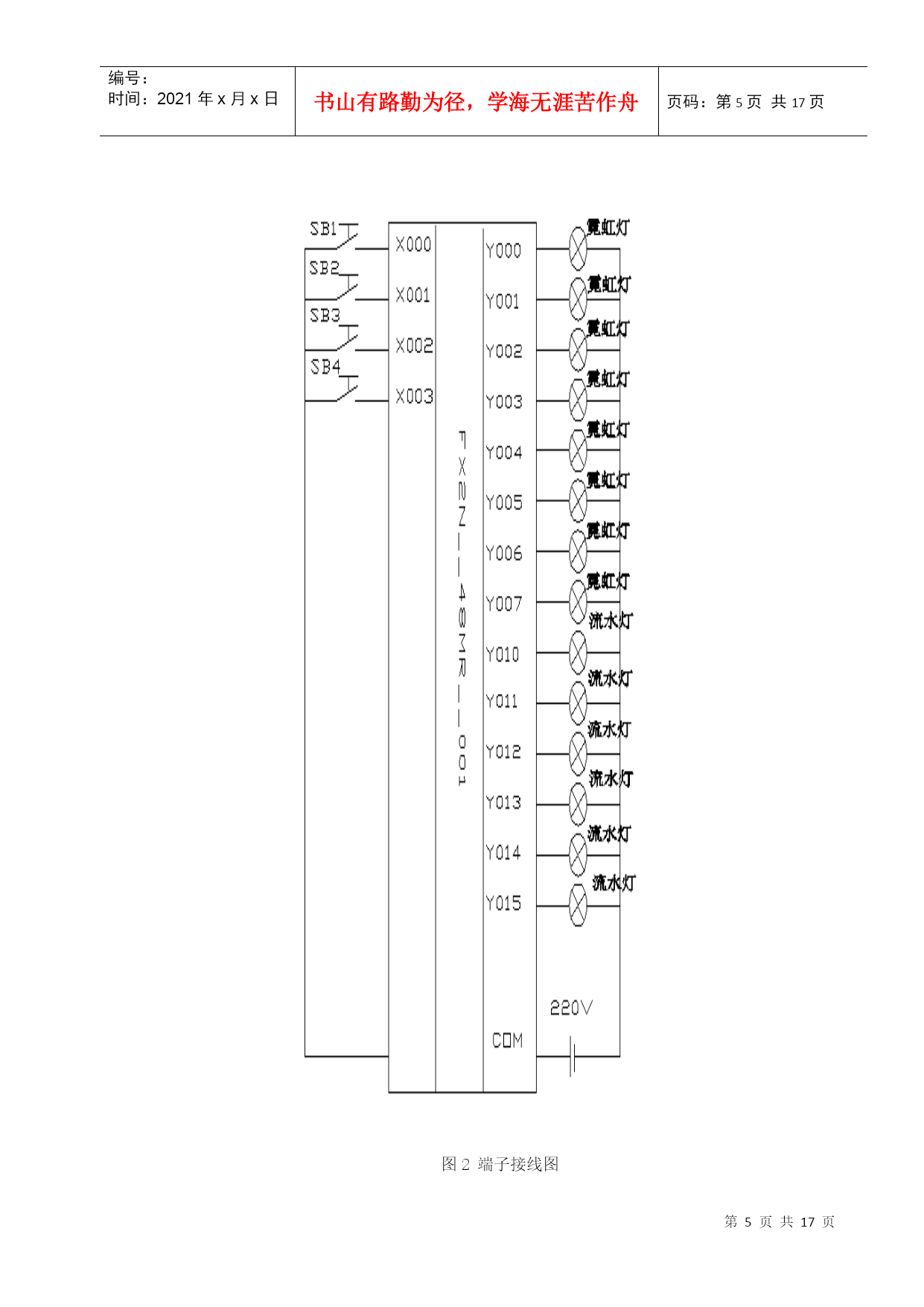

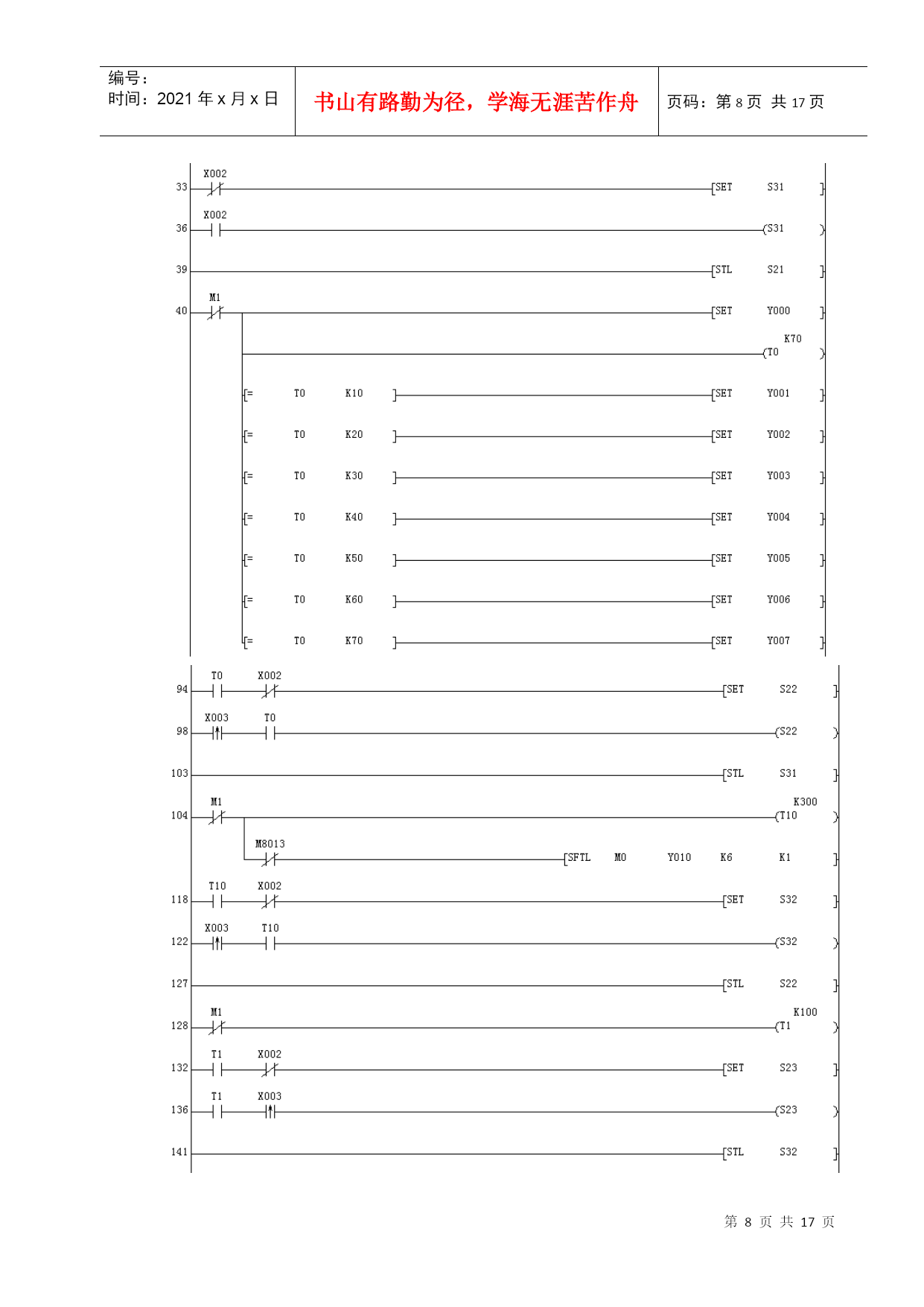

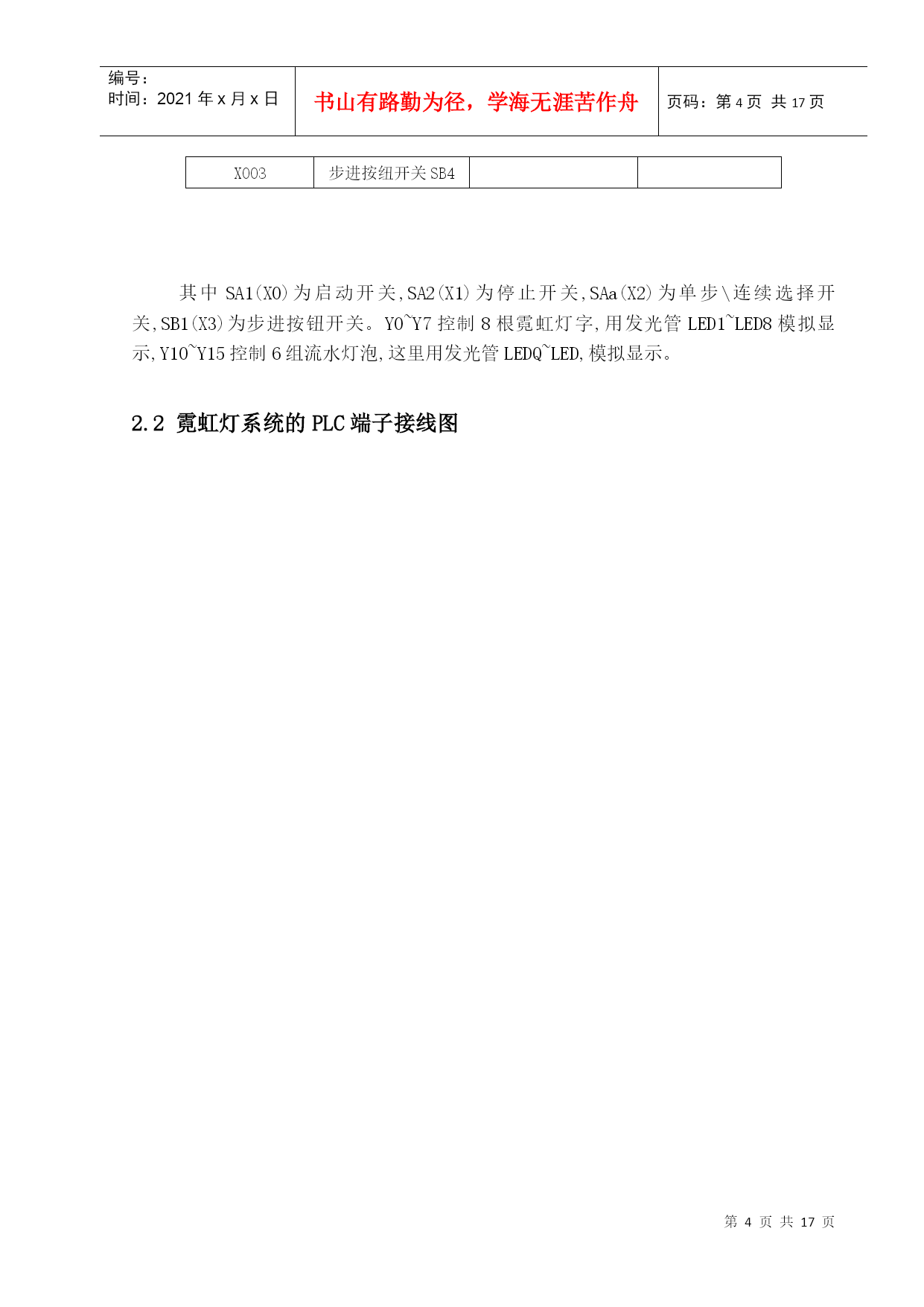

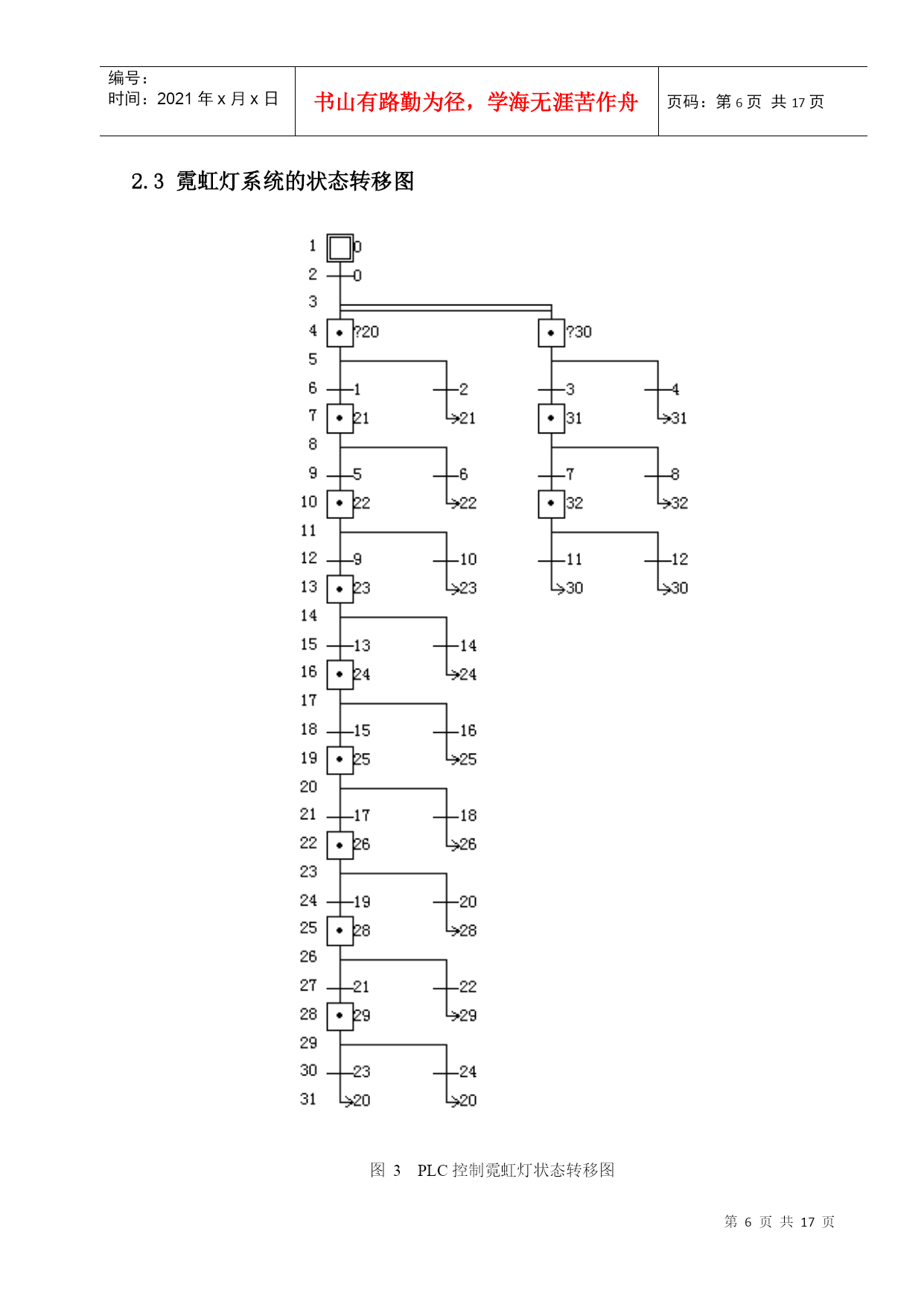

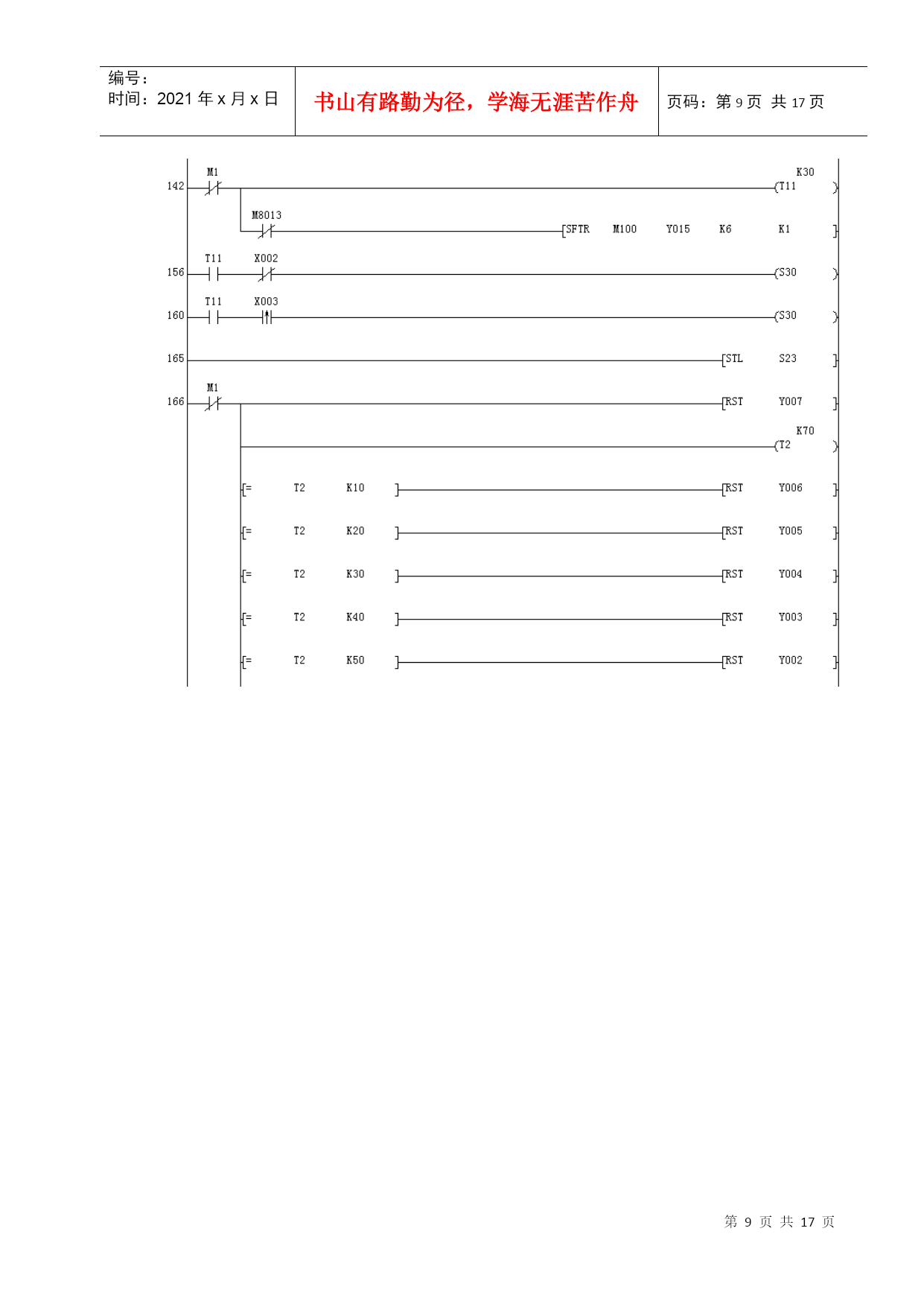

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE17页共NUMPAGES17页第PAGE\*MERGEFORMAT17页共NUMPAGES\*MERGEFORMAT17页前言随着改革的不断深入,社会主义市场经济的不断繁荣和发展,个大中小城市都在进行亮化工程。个企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求.可编程控制器PLC可编程序控制器：英文全称ProgrammableLogicController,中文全称为可编程逻辑控制器，是一种数字运算操作的电子系统，专为在工业环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.可编程控制器是工业环境下应用及满足用户需要而设计，它具有以下的特点：（1）可靠性高。平均无故障工作时间场合故障平均修复时间短。可在恶劣的环境下工作。简单、操作方便而使失误少。（2）柔性好。柔性好是指在使用过程中的适应性和灵活性。只需通过程序的编制和更改即可适应生产的要求。（3）功能强大。可编程控制器不但具有开关量控制、模拟量控制、数据通信、中断控制等完善的功能。（4）使用方便。编程方便，极易被技术人员接受和掌握，操作方便。（5）体积小，功耗低。可编程控制器以其丰富的功能和显著的特点得到了广泛的运用。关键词：PLC霓虹灯控制系统第一章霓虹灯的PLC控制系统设计概况1．1控制系统介绍和控制过程要求本控制系统主要是用于控制霓虹灯和边框流水灯按顺序闪烁。它能让你在不用人控制的情况下，进行灯的自动闪烁，达到宣传的目的。如图1，八个字能按顺序地进行亮灭，并且边框的灯能同时地隔位闪烁。图1霓虹灯用PLC对霓虹灯广告屏实现控制,其具体要求如下:(1)该广告屏中间8个霓虹灯字亮灭的时序为第1字亮到第2字亮到第3字亮……第8字亮,时间间隔均为1S,8个霓虹灯字全亮后,显示10S,再反过来从第8字到第7字…第1字顺序熄灭.全亮后,停亮2S,再从第8字开始亮起,顺序点亮8-7…1,时间间隔为1S,全亮后显示20S.再从1-2…8顺序熄灭.全熄灭后,停亮2S,再从头开始运行,周而复始。(2)广告屏四周的流水灯共24只,4个1组,共分6组,每组灯间隔1S向前移动一次,且I~VI每隔一组的灯点亮,即从I,III亮后II,IV亮后III,V亮后IV,VI亮…,移动一段时间后(如30S),再反过来移动,即从VI,IV亮后V,III亮后IV,II亮后III,I亮…,如此循环往复。(3)系统有单步\连续控制,有启动和停止按钮。(4)系统霓虹灯字,白帜灯的电压及供电电源均为市电220V。1.2PLC型号选择PLC型号的选择：由于共有14个端口输出，并且用是用交流电的，所以我选择用FX2N-48MR-001。FX2N-48MR-001的主要的技术参数：输入继电器有24点，输出继电器有24点。电源电压为AC100—240V50/60Hz。1.3PLC的基本原理PLC是以微处理器为核心的数字式电子自动控制装置，是一种专用微机。和计算机一样，PLC也具有相应的操作系统，也是由硬件和软件两大部分组成的。PLC的软件部分分为系统软件和应用软件类。PLC的基本工作方式是在系统软件的控制下，采用周期工作方式，即扫描工作方式。PLC是一种实时工业控制计算机系统，它的操作系统是一个小型的实时系统软件，具有自身的结构和特点。系统程序的编写及编程思路介绍2.1霓虹灯系统的I/O分配表根据控制要求,PLC控制霓虹灯广告显示屏的I/O分配表地址编排如下表所示：表1I/O分配表输入点分配输出点分配输入接点输入开关名称输出接口驱动设备X000启动按钮SB1Y000～Y007控制8个霓虹灯字X001停止按钮SB2Y010～Y015控制6组流水灯泡X002单步/连续开关SB3X003步进按纽开关SB4其中SA1(X0)为启动开关,SA2(X1)为停止开关,SAa(X2)为单步\连续选择开关,SB1(X3)为步进按钮开关。Y0~Y7控制8根霓虹灯字,用发光管LED1~LED8模拟显示,Y10~Y15控制6组流水灯泡,这里用发光管LEDQ~LED,模拟显示。2.2霓虹灯系统的PLC端子接线图图2端子接
