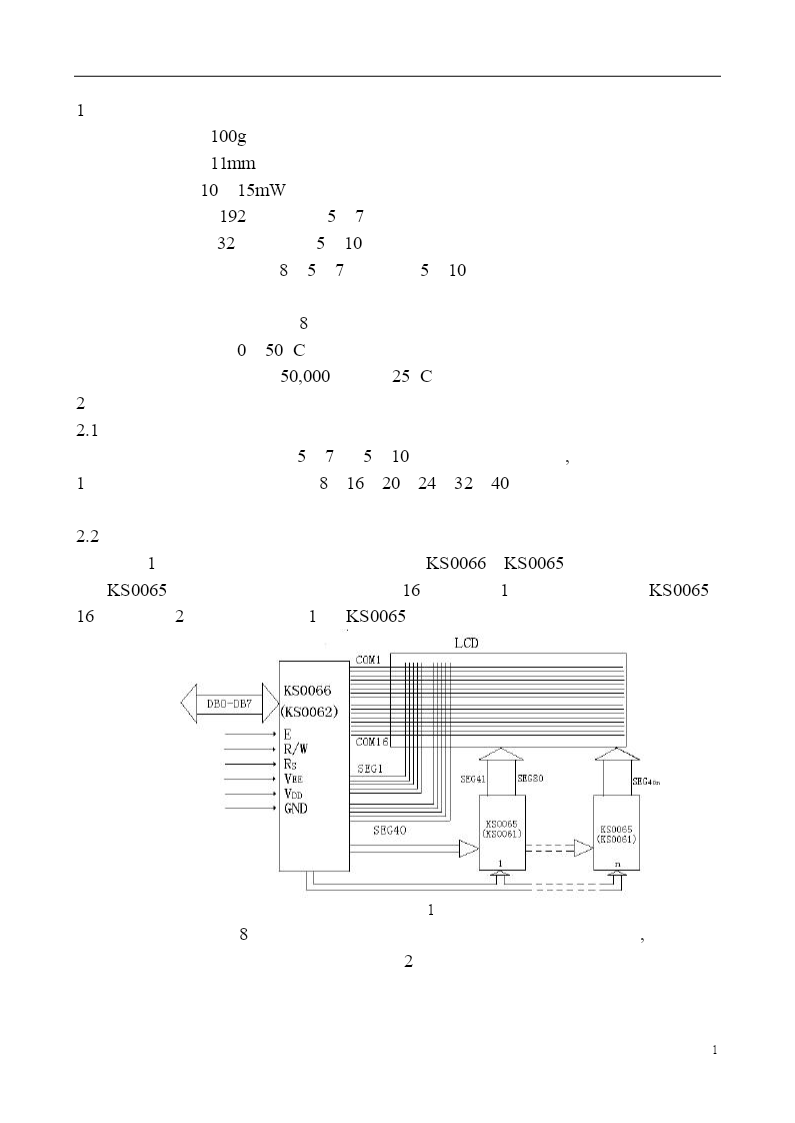

目录一．字符型模块的性能·······································1二．基本原理···············································2三．技术参数···············································3四．时序特性···············································4五．引脚、指功能···········································5六．使用实例···············································6七．使用注意事项···········································71．字符型模块的性能重量轻：<100g；体积小：<11mm厚；功耗低：10—15mW；显示内容：192种字符（5×7点字型）；32种字符（5×10点字型）；可自编8（5×7）或许（5×10）种字符；指令功能强：可组合成各种输入、显示、移位方式以满足不同的要求；接口简单方便：可与8位微处理器或微控制器相联；工作温度宽：0—50oC可靠性高：寿命为50,000小时（25oC）2．基本原理2.1液晶体液晶板上排列着若干5×7或5×10点阵的字符显示位,每个显示位可显示1个字符，从规格上分为每行8、16、20、24、32、40位，有一行、两行及四行三类。2.2工作电路图1是字符型模块的电路框图，它由KS0066、KS0065及几个电阻电容组成。KS0065是扩展显示字符用的（例如：16个字符×1行模块就可不用KS0065，16个字符×2行模块就要用1片KS0065）。图1接口方面，有8条数据，三条控线。可与微处理器或微控制相连,通过送入数据和指令，就可使模块正常工作，图2是模块和微处理器相连的例子。1图22.3LCD驱动器和控制器2.3aLCD驱动器KS0065KS0065是用低功耗CMOS技术制造的大规模LCD驱动IC。它既可当行驱动用，也可以当列驱动用，由20×2Bin二进制移位寄存器、20×2Bin数据锁存器和20×2Bin驱动器组成（如图3所示）。BLOCKDIAGRAM△功能（FUNCTION）a40通道点阵LCD驱动；b可选择当做行驱动或列驱动；c输入/输出信号：输出，能产生20×2个LCD驱动波型；输入，接受控制器送出的串行数据和控制信号，偏压（V1—V6）；△特性（FEATURES）a显示驱动偏压低：静态~1/5；2b电源电压：+5V+10%；c显示驱动电源：-5V；dCMOS处理；e60引脚、塑封；2.3bLCD控制器KS0066见图4，KS0066是用低功耗CMOS技术制造的大规模点阵LCD控制器（兼带驱动器），和4Bin/8Bin微处理器相连连，它能使点阵LCD显示大小英文字母、符号。应用KS0066，用户能有少量元件就可组成一个完整点阵LCD系统。△特性a容易和Bin/8BinMpu相连；b可选择5×7或5×10点字符；c显示数据RAM容量：80×8Bin（80字符）；d字符发生器ROM能提供户所需字符库或标准库；字符容量：192个字符（5×7点字符）；32个字符（5×10点字符）；eDDRAM和CGRAM都能从Mpu读取数据；f输出信号：16个行扫信号（commonsingnal），40个列扫信号（sengmentsingnal）g电源复位电路；h显示占空比：1/8duty（1Line，5×7dots+Cursor）；1/11duty（1Line，5×10dote+Cuesor）；1/16duty（2Line，5×7dots+Cuesir）；i振荡电路；j指令：11种；k80引脚、塑封。3BLOCKDIAGRAM3.技术参数3.1极限参数标准值名称符号单位MINTYPEMAX电路电源VDD-VSS-0.37.0VLCD驱动电压VDD-VEEVDD-13.5VDD+0.3V输入电压VIN-0.3VDD+0.3V静电电压------100V工作温度-20+70oC储存温度-30oC43.2电参数标准值名称符号测试条件单位MINTYPEMAX输入高电压VIH----2.2VDDV输入低电压VIL-----0.30.6V输
