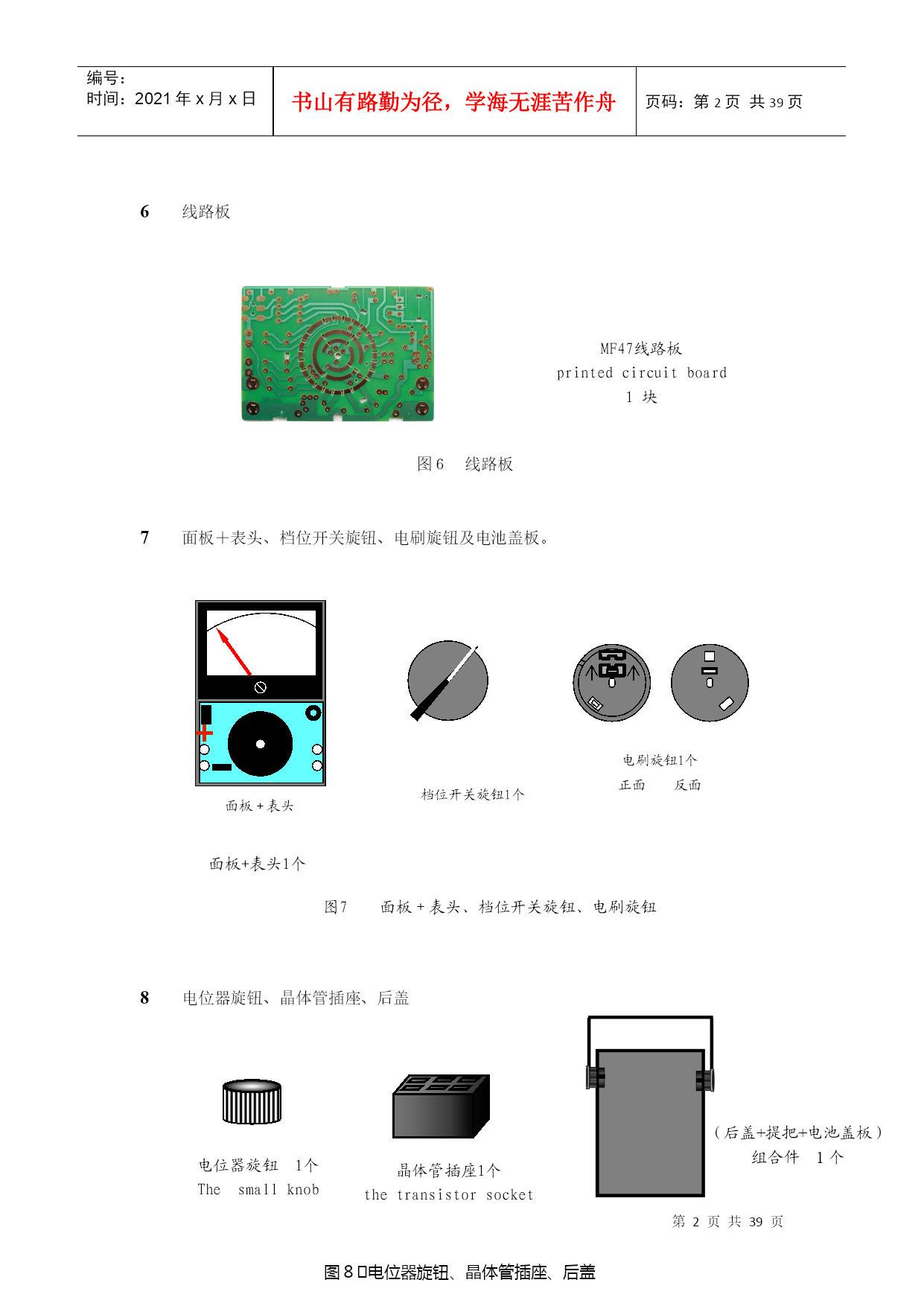

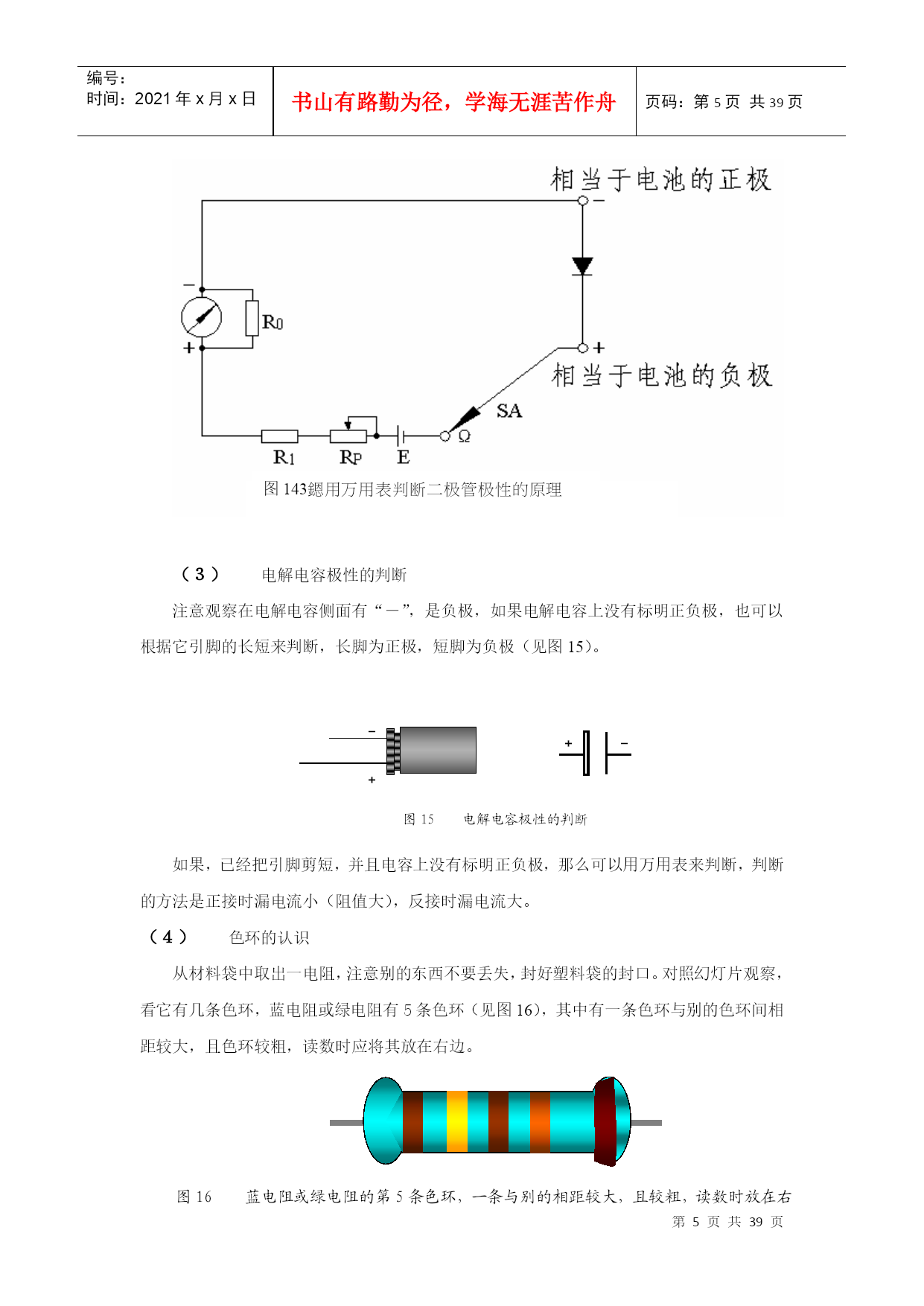

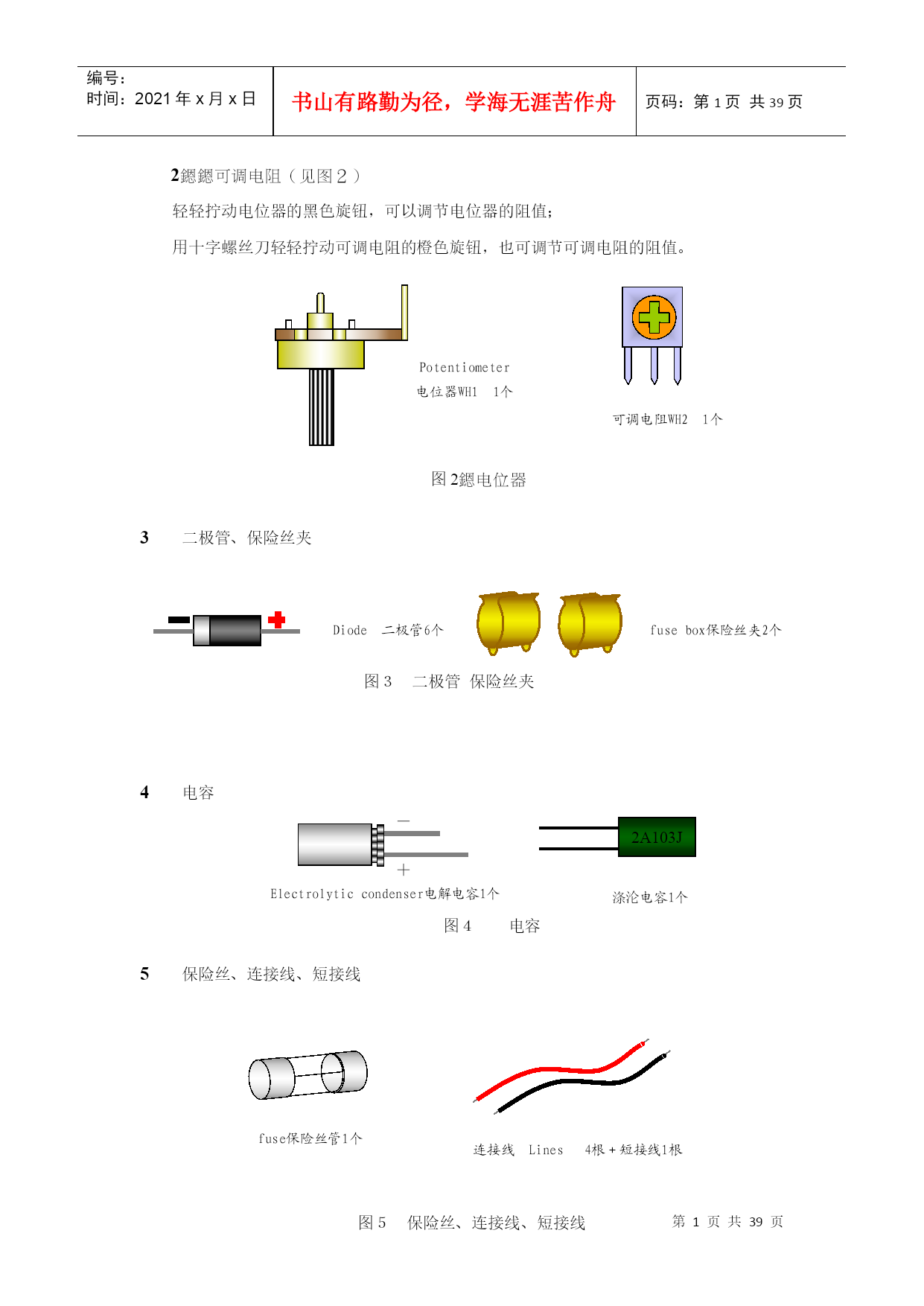

PAGE《电子实习》指导书测控技术与仪器专业编写：孙冬梅南京工业大学自动化与电气工程学院2010-04-17目录TOC\o"1-4"\h\z\uHYPERLINK\l"_Toc258597308"一、实习目的PAGEREF_Toc258597308\h1HYPERLINK\l"_Toc258597309"二、实习要求PAGEREF_Toc258597309\h1HYPERLINK\l"_Toc258597310"三、实习方法PAGEREF_Toc258597310\h1HYPERLINK\l"_Toc258597311"3.1.电子知识介绍PAGEREF_Toc258597311\h1HYPERLINK\l"_Toc258597312"3.2基本技能训练PAGEREF_Toc258597312\h8HYPERLINK\l"_Toc258597313"3.3电子焊接实践PAGEREF_Toc258597313\h16HYPERLINK\l"_Toc258597314"1．万用表的焊接PAGEREF_Toc258597314\h16HYPERLINK\l"_Toc258597315"2．单片机开发板的焊接PAGEREF_Toc258597315\h21HYPERLINK\l"_Toc258597316"四、具体步骤PAGEREF_Toc258597316\h29HYPERLINK\l"_Toc258597317"五、考核要求PAGEREF_Toc258597317\h29HYPERLINK\l"_Toc258597318"5.1电路图绘制考核要求PAGEREF_Toc258597318\h29HYPERLINK\l"_Toc258597319"5.2万用表部分考核要求：PAGEREF_Toc258597319\h29HYPERLINK\l"_Toc258597320"5.3单片机开发板部分考核要求：PAGEREF_Toc258597320\h31HYPERLINK\l"_Toc258597321"六、提交实习成果要求PAGEREF_Toc258597321\h31编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE36页共NUMPAGES39页第PAGE\*MERGEFORMAT36页共NUMPAGES\*MERGEFORMAT39页一、实习目的通过电子实习，学生学会使用EDA软件进行电路图绘制，让学生接受相关焊接知识，通过实际的焊接操作，由简到烦，使学生学会焊接基本技能，培养良好的工作习惯和实际分析问题的能力；学习常用器件和芯片的相关知识，初步了解51开发板的使用步骤。使学生在掌握焊接的同时，熟练单片机硬件的设计制作，锻炼学生的动手能力，也为单片机学习者和开发者创造了一个良好的学习和新产品开发的机会。二、实习要求组织学生集中培训实习安全教育、常用元器件知识等内容，系统介绍焊接的原理与相关知识，剖析焊接对象—万用表的工作原理，为实习做好理论准备。以上内容以多媒体授课方式进行。组织学生集中培训EDA软件使用和电路图绘制。要求熟练使用Protel99SE软件进行原理图绘制，并绘制出本实习用51开发板的电路原理图。如果条件许可和对于基础较好的学生，可进行PCB板绘制。组织学生分批次在实验室进行焊接练习。用购置的电阻和搭试板练习焊接，并在练习过程中学习相关工具的使用。在学生较熟练掌握焊接的基本技能后开始焊接万用表；与实验室中的标准表对照，检验焊接的准确性，并结合万用表基本原理自主分析故障原因，培养读图、调试技能。在学生基本掌握线路板焊接技术之后，组织学生分批次在实验室焊接51学习板，训练焊接常用芯片的技能。焊接完成后，学习使用使用烧录器烧入例程以验证焊接质量，初步掌握学习板的使用。三、实习方法实习项目由“电子知识介绍”与“电路图绘制”、“基本技能训练”、“电子焊接实践”和“电路调试”四部分组成：3.1.电子知识介绍1电阻（见图１）2可调电阻（见图２）轻轻拧动电位器的黑色旋钮，可以调节电位器的阻值；用十字螺丝刀轻轻拧动可调电阻的橙色旋钮，也可调节可调电阻的阻值。可调电阻WH21个Potentiometer电位器WH11个图2电位器二极管、保险丝夹图３二极管保险丝夹fusebox保险丝夹2个Diode二极管6个2A1
