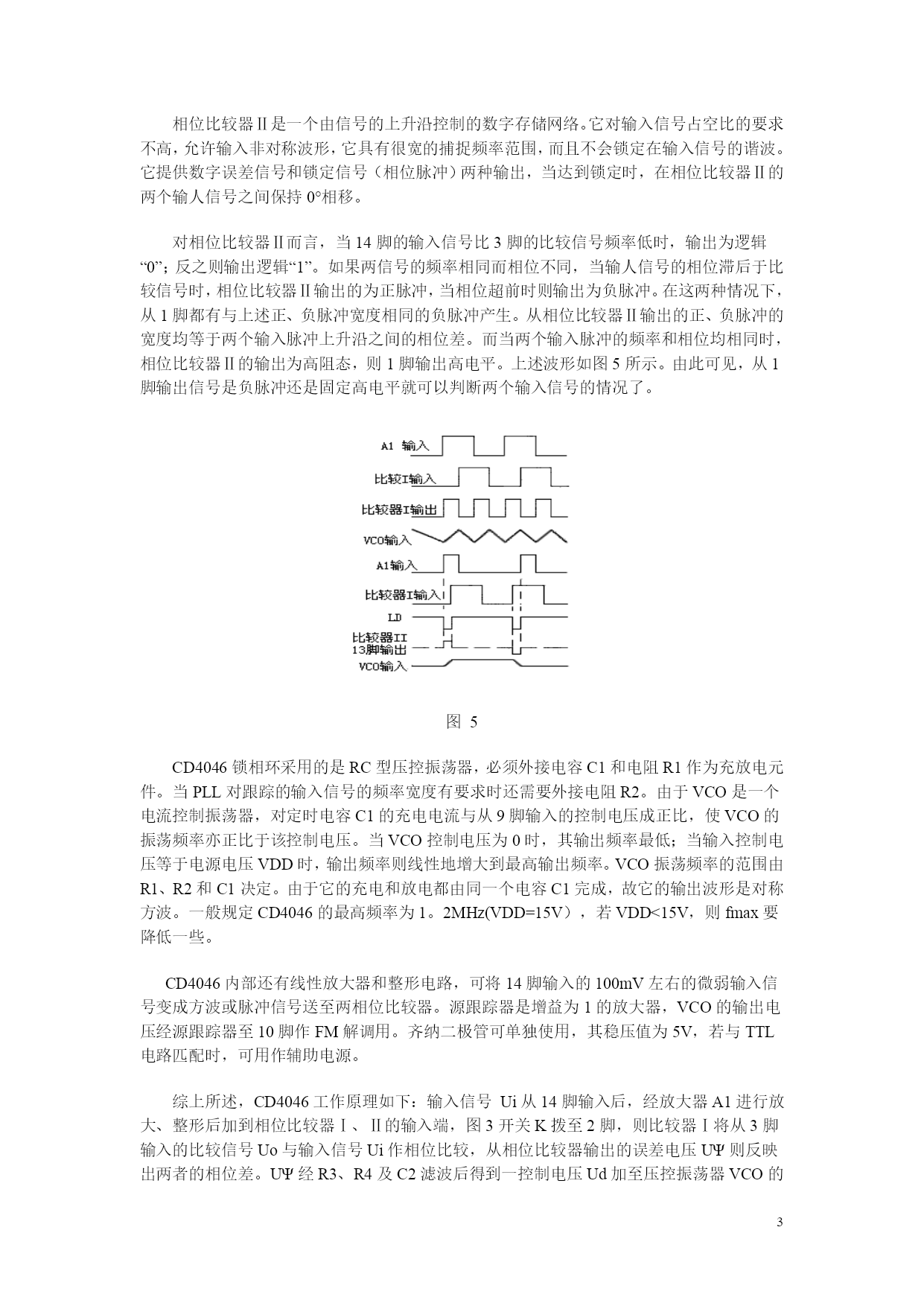

高频电子课程实习指导书（高职）实习名称：集成锁相环调频、鉴频的设计、安装实习项目性质：设计型所属课程名称：高频电子线路计划学时：一周实验目的：通过高频课程设计实习，使学生加强对高频电子技术电路的理解，学会查寻资料﹑方案比较，以及设计计算等环节。进一步提高分析解决实际问题的能力，创造一个动脑动手﹑独立开展电路实验的机会，锻炼分析﹑解决高频电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与制作，加深对基本原理的了解，增强学生的实践能力。2.（1）．熟悉集成压控振荡器（2）．熟悉集成压控振荡器构成的频率调制器的工作原理。（3）.研究集成电路频率调制器的电压调制特性.。预习与参考：实验指导书实验9、10；教材第五、六章。实习电路与原理：（一、）锁相环CD4046原理及应用锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。锁相环主要由相位比较器（PC）、压控振荡器（VCO）、低通滤波器三部分组成，如图1所示。图1压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。这个平均值电压Ud朝着减小CO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。这时两个信号频率相同，两相位差保持恒定（即同步）称作相位锁定。当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。图2是CD4046的引脚排列，采用16脚双列直插式，各引脚功能如下：图21脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。2脚相位比较器Ⅰ的输出端。3脚比较信号输入端。4脚压控振荡器输出端。5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。6、7脚外接振荡电容。8、16脚电源的负端和正端。9脚压控振荡器的控制端。10脚解调输出端，用于FM解调。11、12脚外接振荡电阻。13脚相位比较器Ⅱ的输出端。14脚信号输入端。15脚内部独立的齐纳稳压管负极。图3是CD4046内部电原理框图，主要由相位比较Ⅰ、Ⅱ、压控振荡器（VCO）、线性放大器、源跟随器、整形电路等部分构成。比较器Ⅰ采用异或门结构，当两个输人端信号Ui、Uo的电平状态相异时（即一个高电平，一个为低电平），输出端信号UΨ为高电平；反之，Ui、Uo电平状态相同时（即两个均为高，或均为低电平），UΨ输出为低电平。当Ui、Uo的相位差Δφ在0°-180°范围内变化时，UΨ的脉冲宽度m亦随之改变，即占空比亦在改变。从比较器Ⅰ的输入和输出信号的波形（如图4所示）可知，其输出信号的频率等于输入信号频率的两倍，并且与两个输入信号之间的中心频率保持90°相移。从图中还可知，fout不一定是对称波形。对相位比较器Ⅰ，它要求Ui、Uo的占空比均为50％（即方波），这样才能使锁定范围为最大。图3相位比较器Ⅱ是一个由信号的上升沿控制的数字存储网络。它对输入信号占空比的要求不高，允许输入非对称波形，它具有很宽的捕捉频率范围，而且不会锁定在输入信号的谐波。它提供数字误差信号和锁定信号（相位脉冲）两种输出，当达到锁定时，在相位比较器Ⅱ的两个输人信号之间保持0°相移。对相位比较器Ⅱ而言，当14脚的输入信号比3脚的比较信号频率低时，输出为逻辑“0”；反之则输出逻辑“1”。如果两信号的频率相同而相位不同，当输人信号的相位滞后于比较信号时，相位比较器Ⅱ输出的为正脉冲，当相位超前时则输出为负脉冲。在这两种情况下，从1脚都有与上述正、负脉冲宽度相同的负脉冲产生。从相位比较器Ⅱ输出的正、负脉冲的宽度均等于两个输入脉冲上升沿之间的相位差。而当两个输入脉冲的频率和相位均相同时，相位比较器Ⅱ的输出为高阻态，则1脚输出高电平。上
