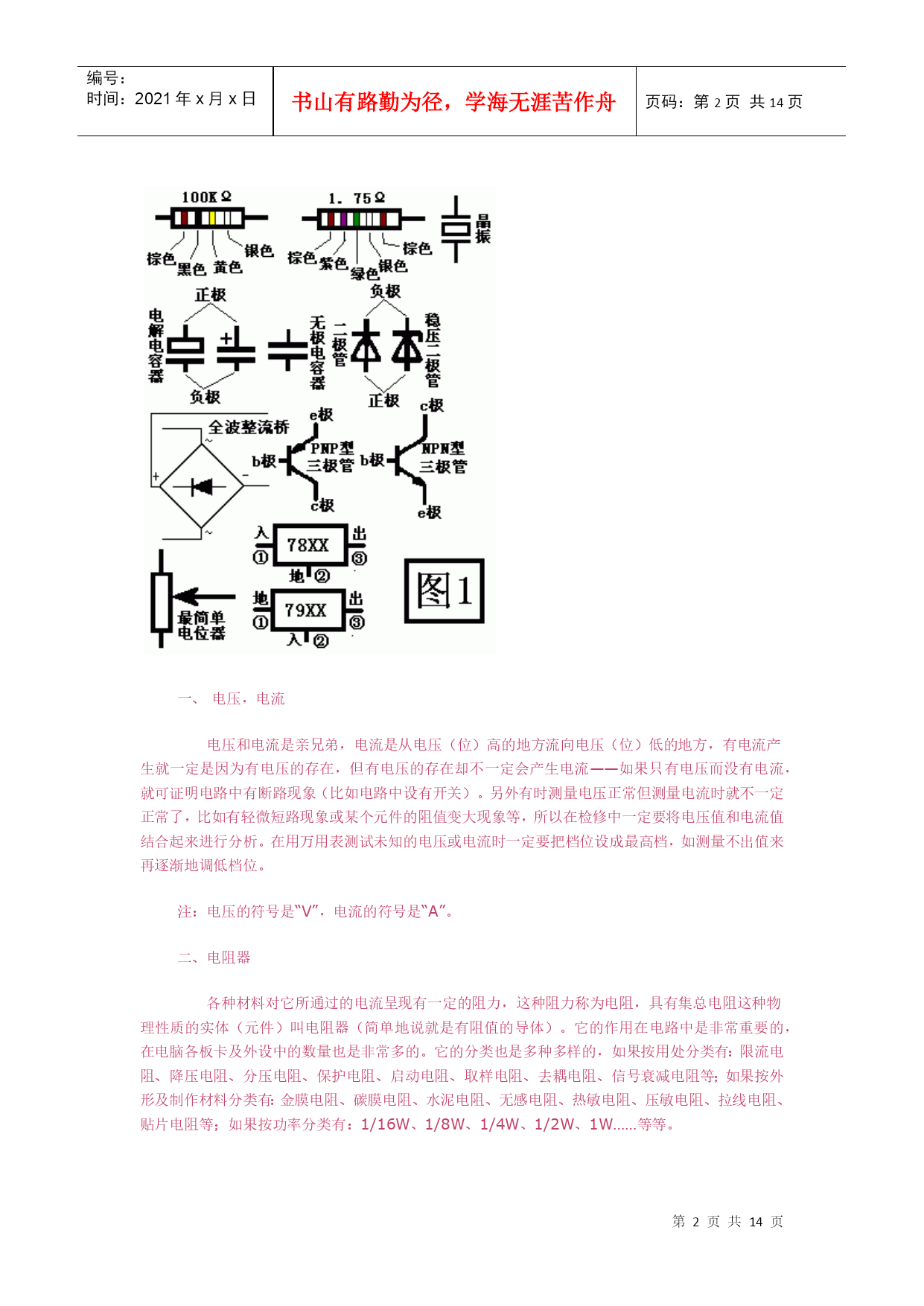

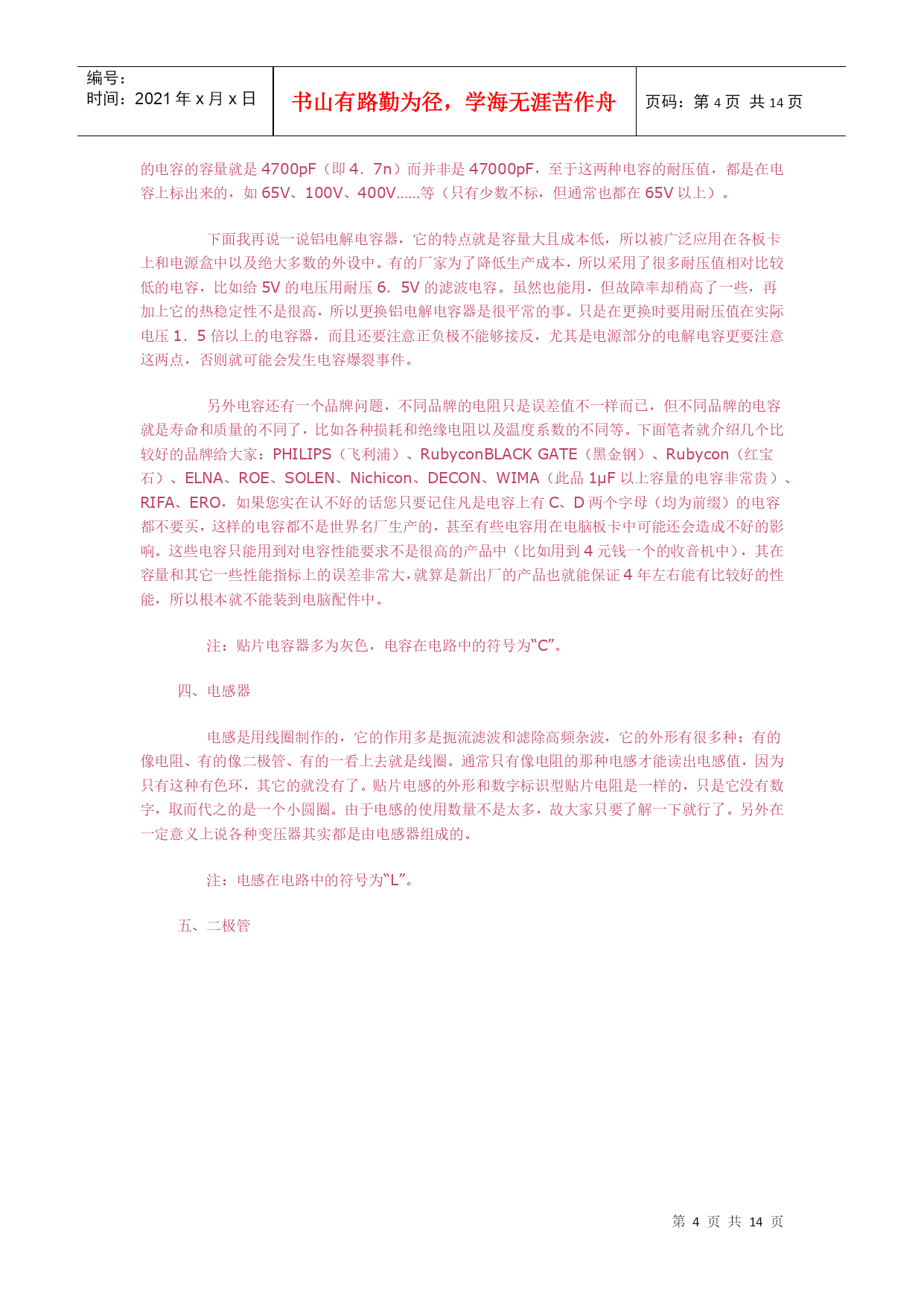

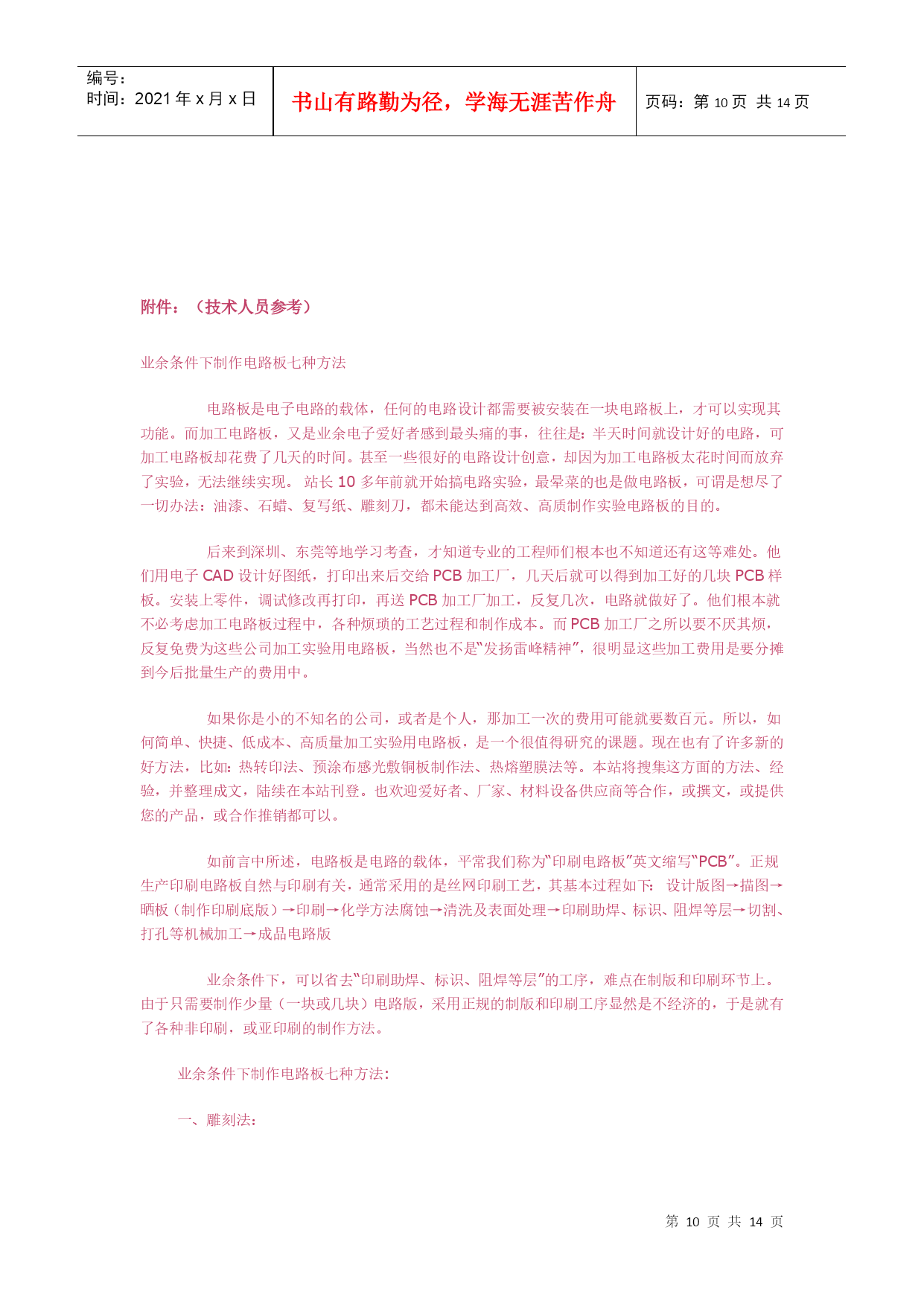

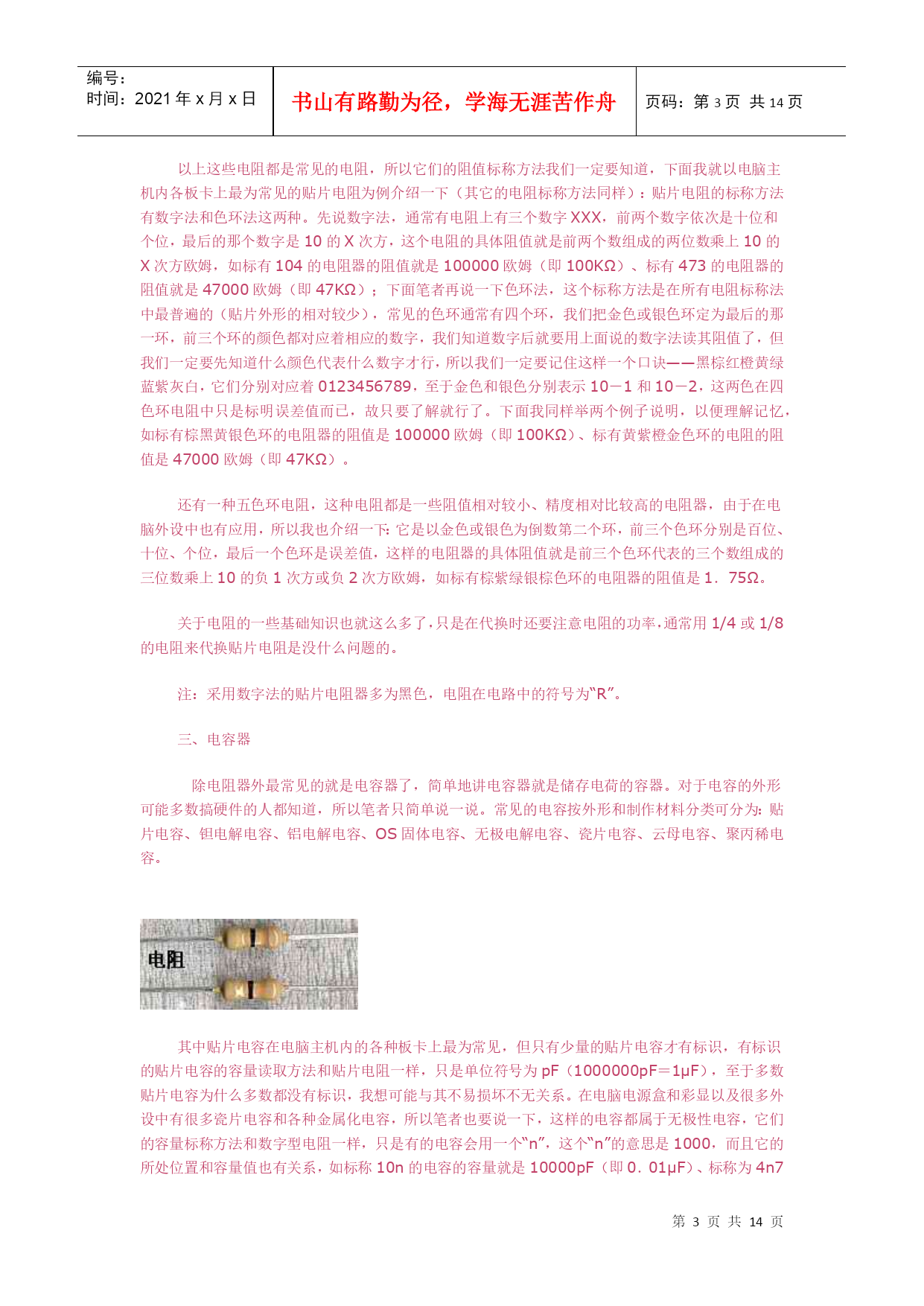

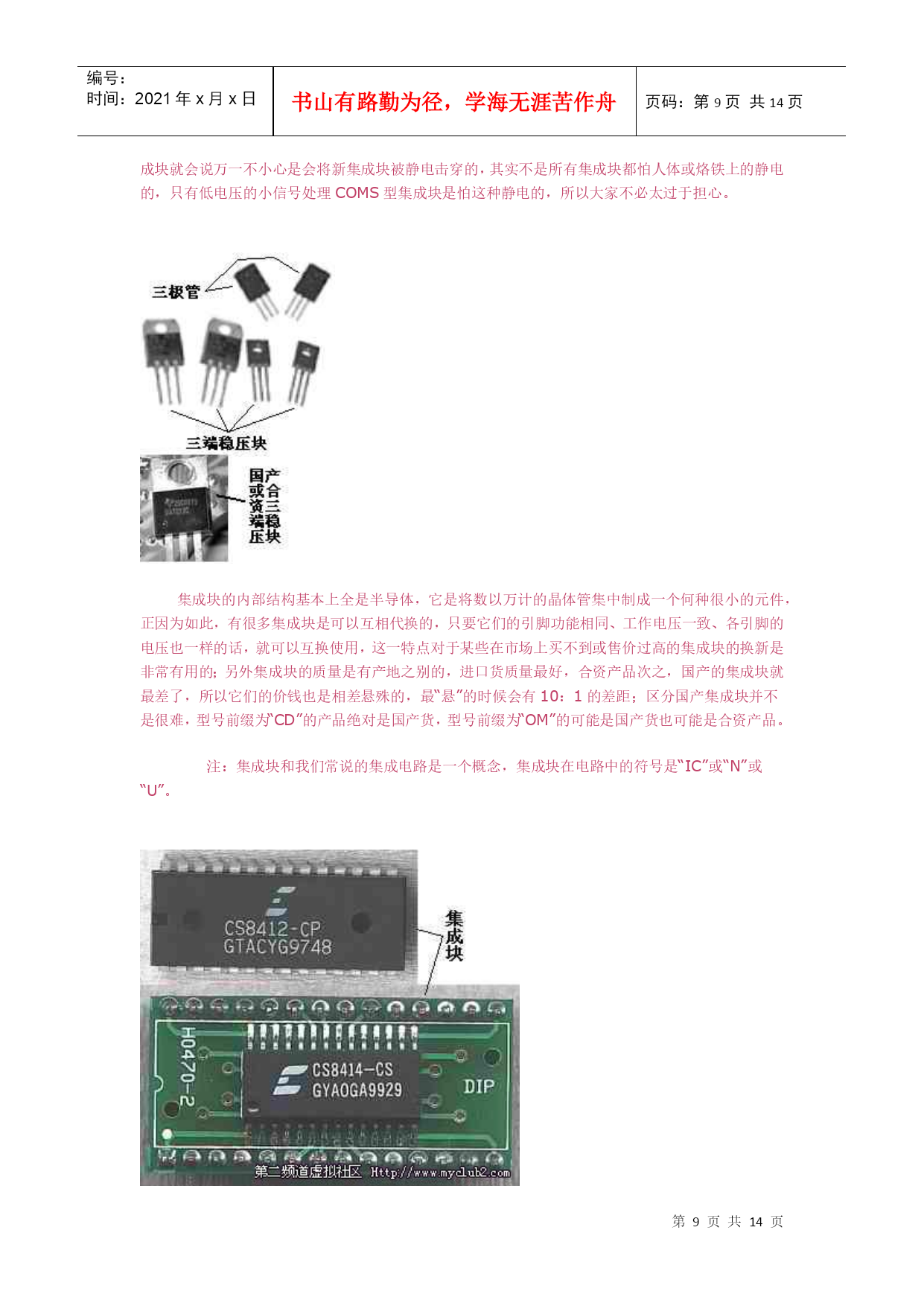

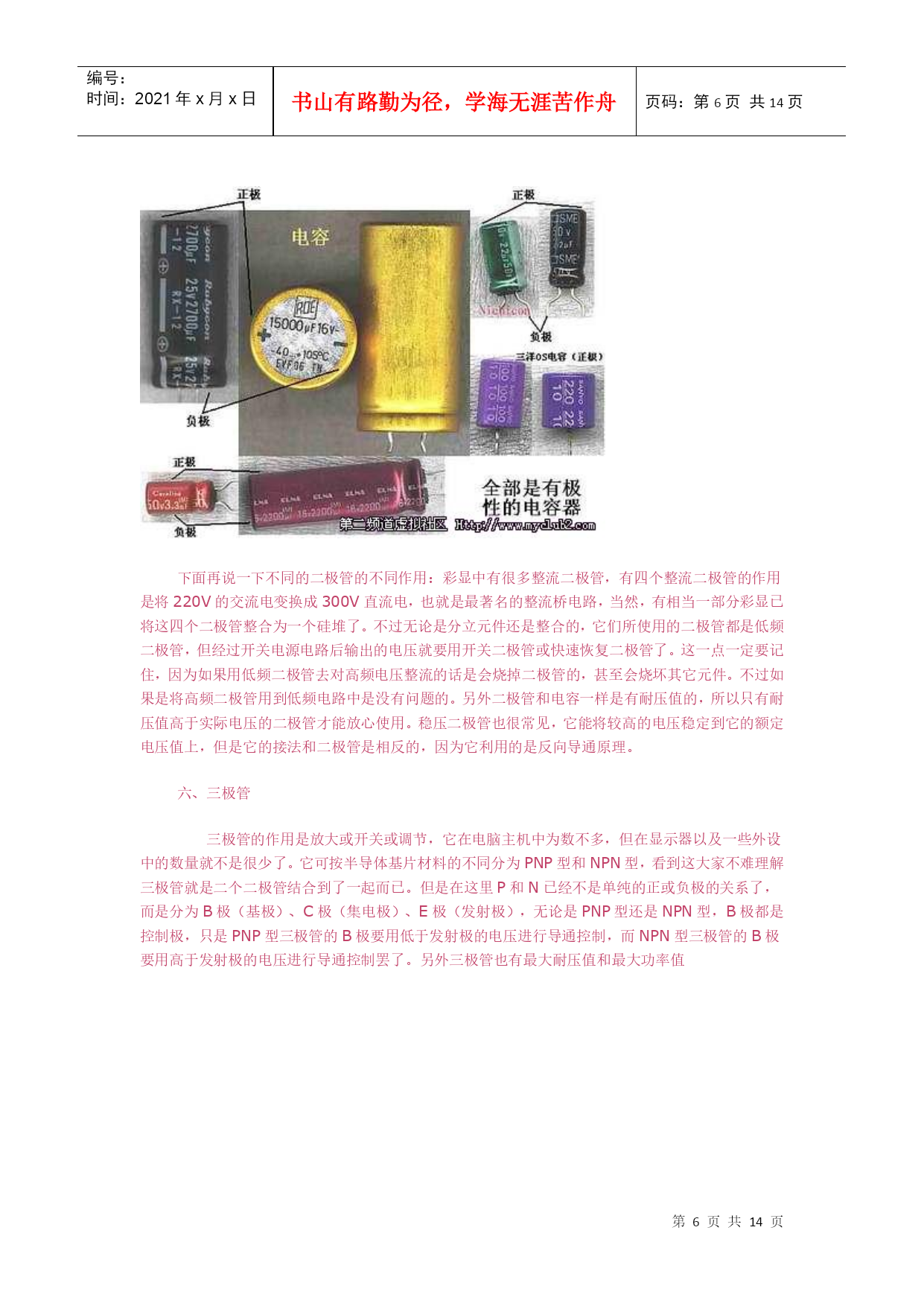

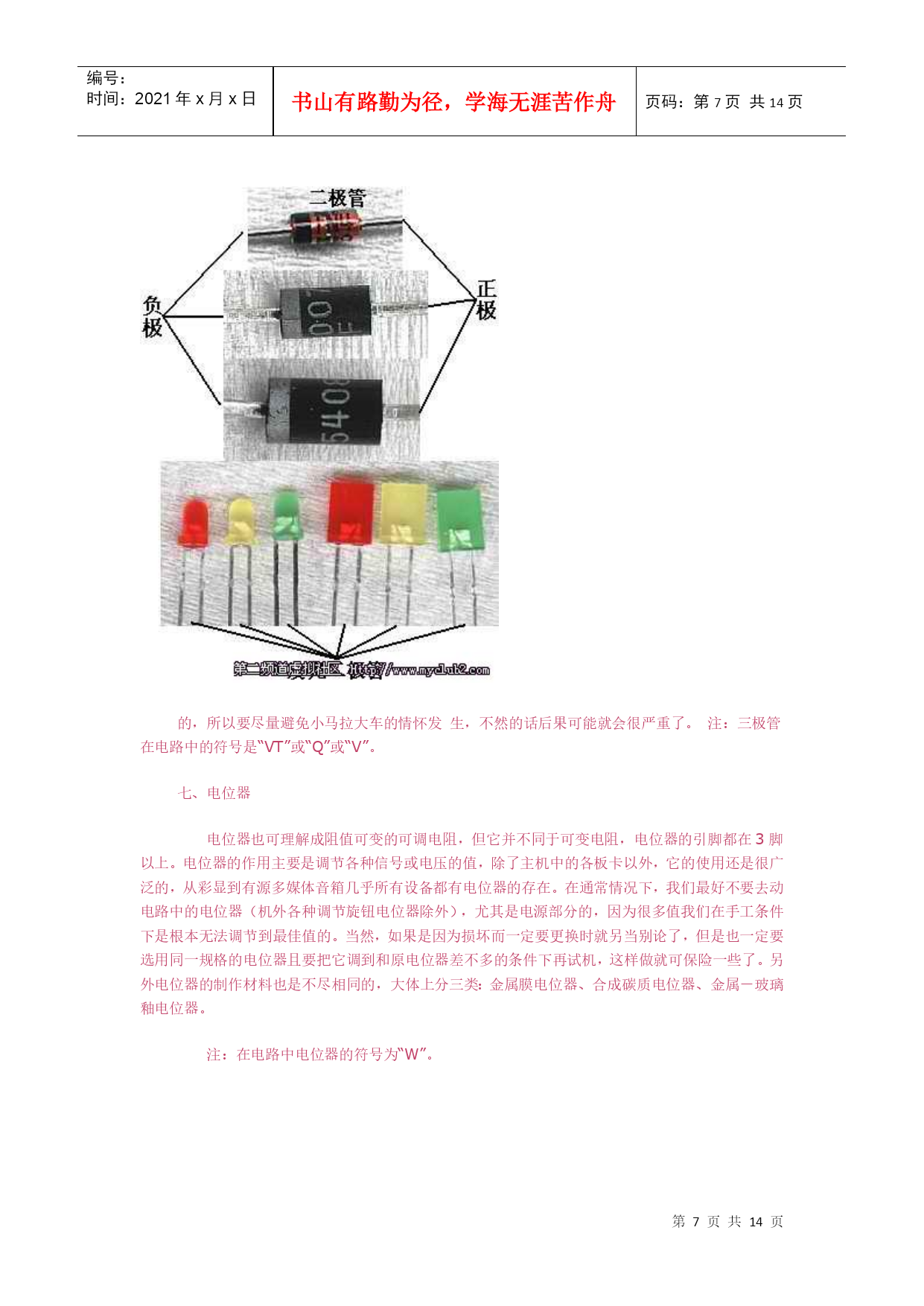

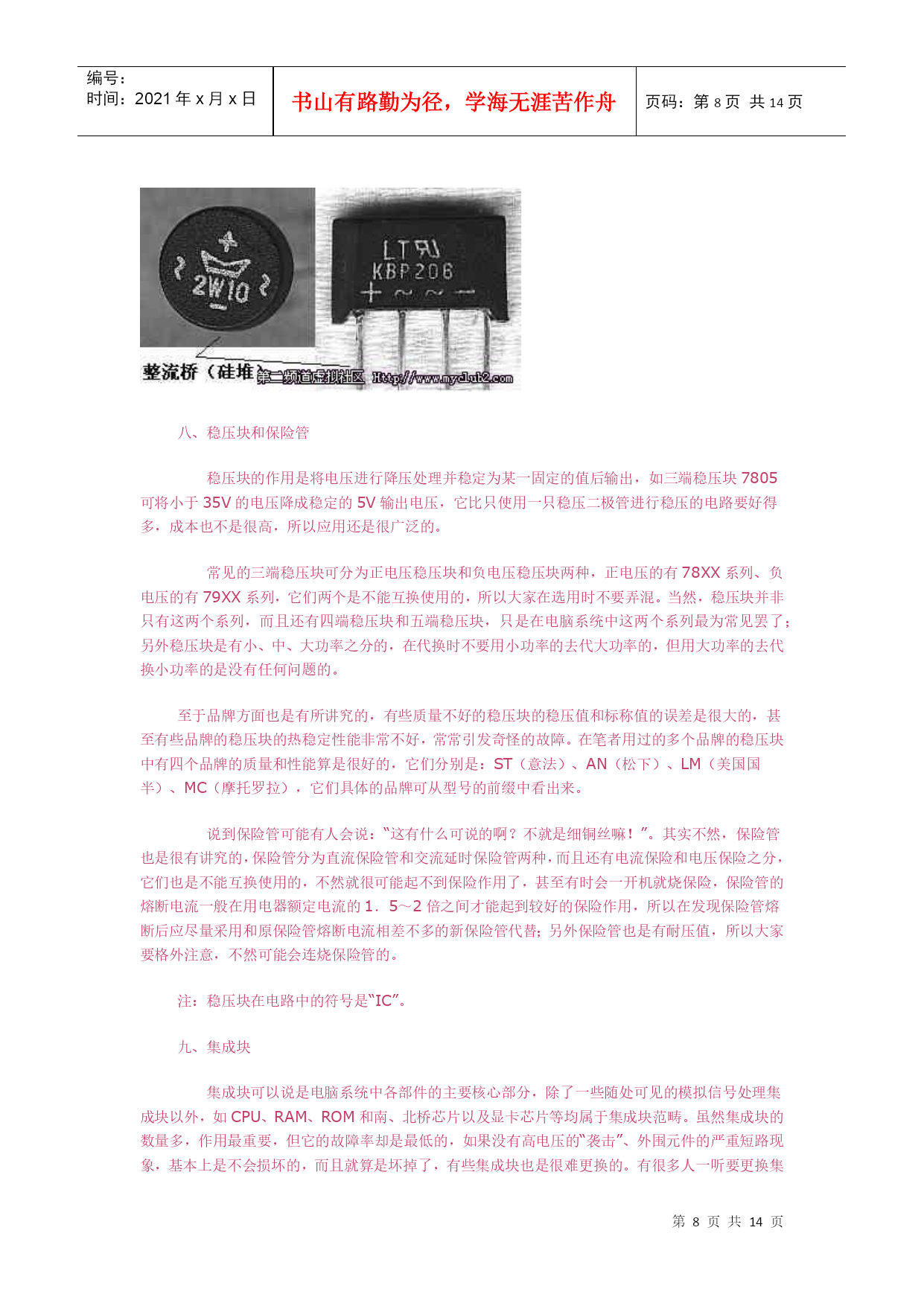

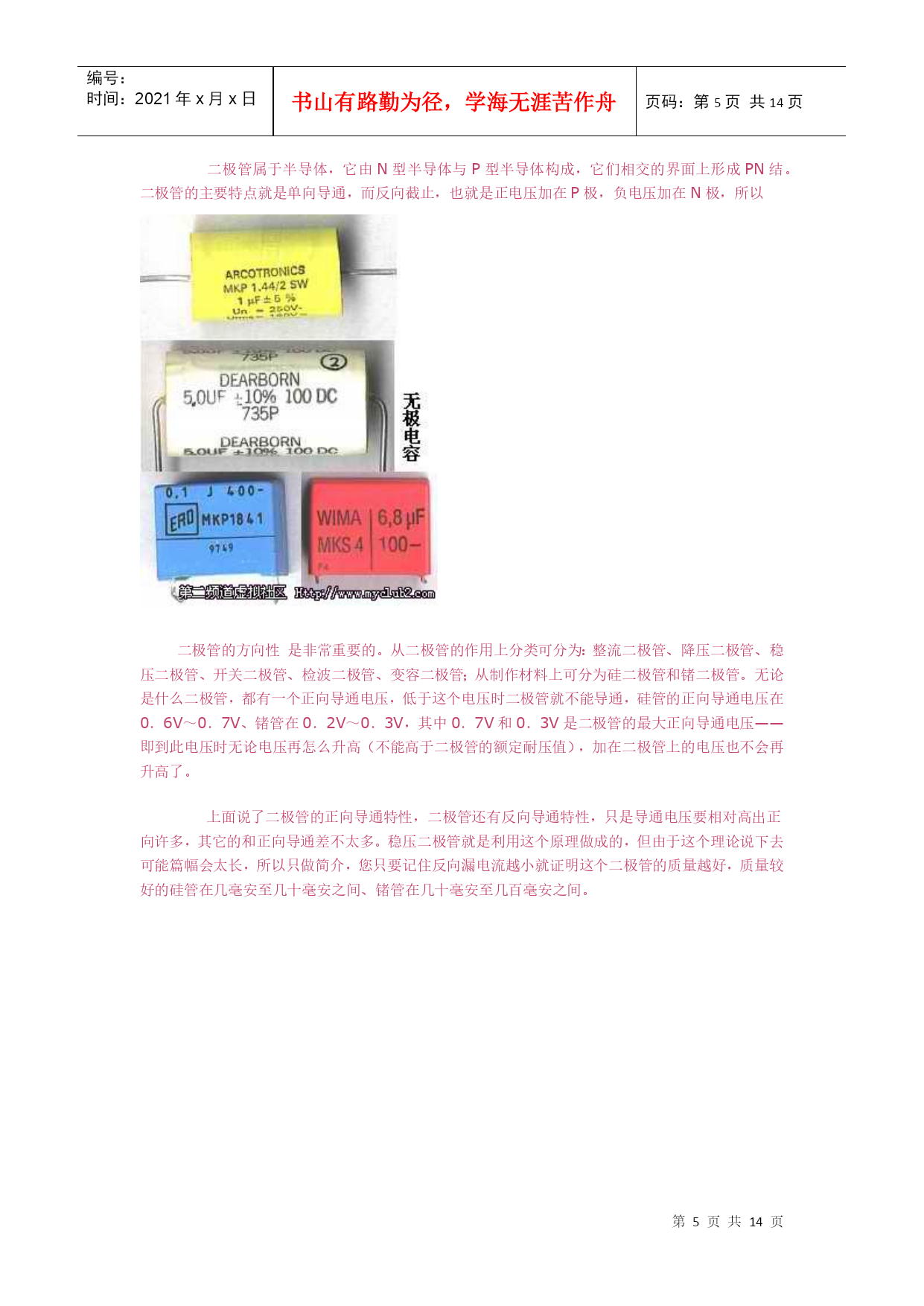

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE14页共NUMPAGES14页第PAGE\*MERGEFORMAT14页共NUMPAGES\*MERGEFORMAT14页HYPERLINK"http://www.myclub2.com/blog/ryudo/archive/2005/11/23/16857.html"采购必备电子知识——看图识元件目录：一、电压，电流二、电阻器三、电容器四、电感器五、二极管六、三极管七、电位器八、稳压块和保险管九、集成块附件：业余条件下制作电路板七种方法（技术人员参考）注：《电子元件大全》已整理完成有需要者请与本人联络引言：无论是硬件DIY爱好者还是维修技术人员或电子采购人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于电脑各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一一、电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。注：电压的符号是“V”，电流的符号是“A”。二、电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。以上这些电阻都是常见的电阻，所以它们的阻值标称方法我们一定要知道，下面我就以电脑主机内各板卡上最为常见的贴片电阻为例介绍一下（其它的电阻标称方法同样）：贴片电阻的标称方法有数字法和色环法这两种。先说数字法，通常有电阻上有三个数字XXX，前两个数字依次是十位和个位，最后的那个数字是10的X次方，这个电阻的具体阻值就是前两个数组成的两位数乘上10的X次方欧姆，如标有104的电阻器的阻值就是100000欧姆（即100KΩ）、标有473的电阻器的阻值就是47000欧姆（即47KΩ）；下面笔者再说一下色环法，这个标称方法是在所有电阻标称法中最普遍的（贴片外形的相对较少），常见的色环通常有四个环，我们把金色或银色环定为最后的那一环，前三个环的颜色都对应着相应的数字，我们知道数字后就要用上面说的数字法读其阻值了，但我们一定要先知道什么颜色代表什么数字才行，所以我们一定要记住这样一个口诀——黑棕红橙黄绿蓝紫灰白，它们分别对应着0123456789，至于金色和银色分别表示10－1和10－2，这两色在四色环电阻中只是标明误差值而已，故只要了解就行了。下面我同样举两个例子说明，以便理解记忆，如标有棕黑黄银色环的电阻器的阻值是100000欧姆（即100KΩ）、标有黄紫橙金色环的电阻的阻值是47000欧姆（即47KΩ）。还有一种五色环电阻，这种电阻都是一些阻值相对较小、精度相对比较高的电阻器，由于在电脑外设中也有应用，所以我也介绍一下：它是以金色或银色为倒数第二个环，前三个色环分别是百位、十位、个位，最后一个色环是误差值，这样的电阻器的具体阻值就是前三个色环代表的三个数组成的三位数乘上10的负1次方或负2次方欧姆，如标有棕紫绿银棕色环的电阻器的阻值是1．75Ω。关于电阻的一些基础知识也就这么多了，只是在代换时还要注意电阻的功率，通常用1/4或1/8的电阻来代换贴片电阻是没什么问题的。注：采用数字法的贴片电阻器多为黑
