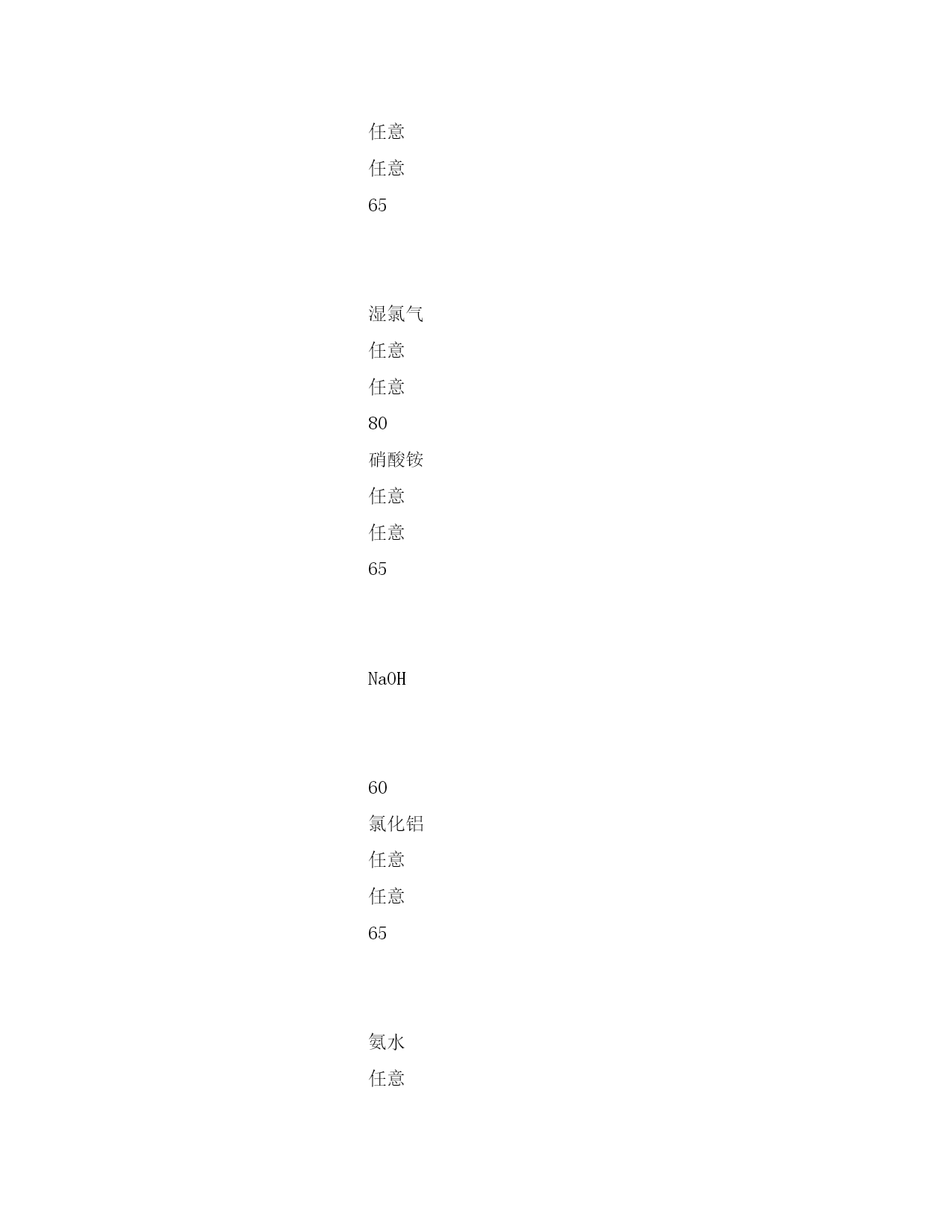

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。橡胶衬里管道防腐蚀技术橡胶具有较好的耐酸、耐碱和防渗性能，所以广泛地用于金属管道衬里和其他衬里层的防渗层。橡胶衬里管道长期使用温度为0～65℃，软硬橡胶复合衬里使用温度为-15～75℃。使用压力小于0．6MPa。真空度小于80kPa(600mmHg)。(1)天然橡胶硫化后的物理力学性能。见表4-50。表4-50天然橡胶硫化后的物理力学性能指标软橡胶硬橡胶半硬橡胶可塑性(硫化前)0.30～0.450.30～0.450.30～0.45抗折断强度/MPa-≥65.0≥60.0抗冲击强度/N·cm·cm-2-≥20≥20扯断力/N·cm2≥900--扯断伸长率/％≥500--扯断永久变形/％≥50--马丁耐热/℃-5550耐酸度(室温10天)30％HCl50％H2SO460％H2SO4-≥0.9≥.85--≥0.9-≥0.9-≥0.9≥0.9-(2)天然橡胶硫化后的耐腐蚀性能。见表4-51。表4-5l天然橡胶硫化后的耐腐蚀性能介质允许浓度/％温度/℃介质允许浓度/％温度/℃软橡胶硬橡胶软橡胶硬橡胶盐酸任意任意65铬酸不耐不耐20硫酸≤50≤5065氢溴酸任意任意38硝酸不耐不耐20亚硝酸任意任意65醋酸258050柠檬酸任意任意65醋酸酐不耐2550甲酸任意任意65磷酸≤85任意65氢氰酸65草酸任意任意65硼酸65氢氟酸25苯甲酸65顺丁烯二酸65氯化铵任意任意65湿氯气任意任意80硝酸铵任意任意65NaOH60氯化铝任意任意65氨水任意任意50甲醛404065氯化钠任意任意65乙醇任意任意60氟化钠任意任意50原油不耐不耐25漂白粉任意任意35丙酮不耐不耐25苯酚505065苯不耐不耐25硫酸铵任意任意65醋酸乙酯不耐不耐25
