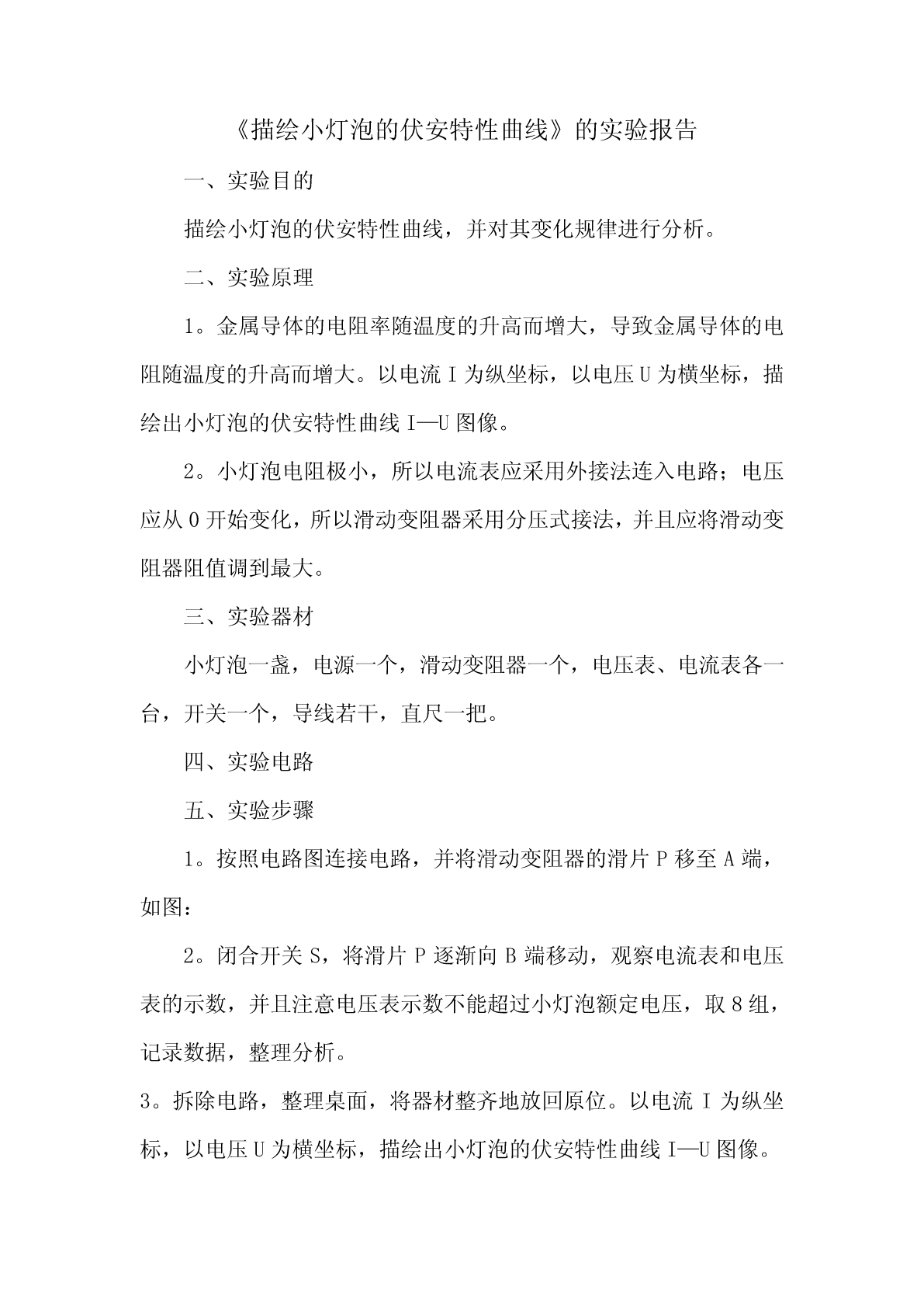

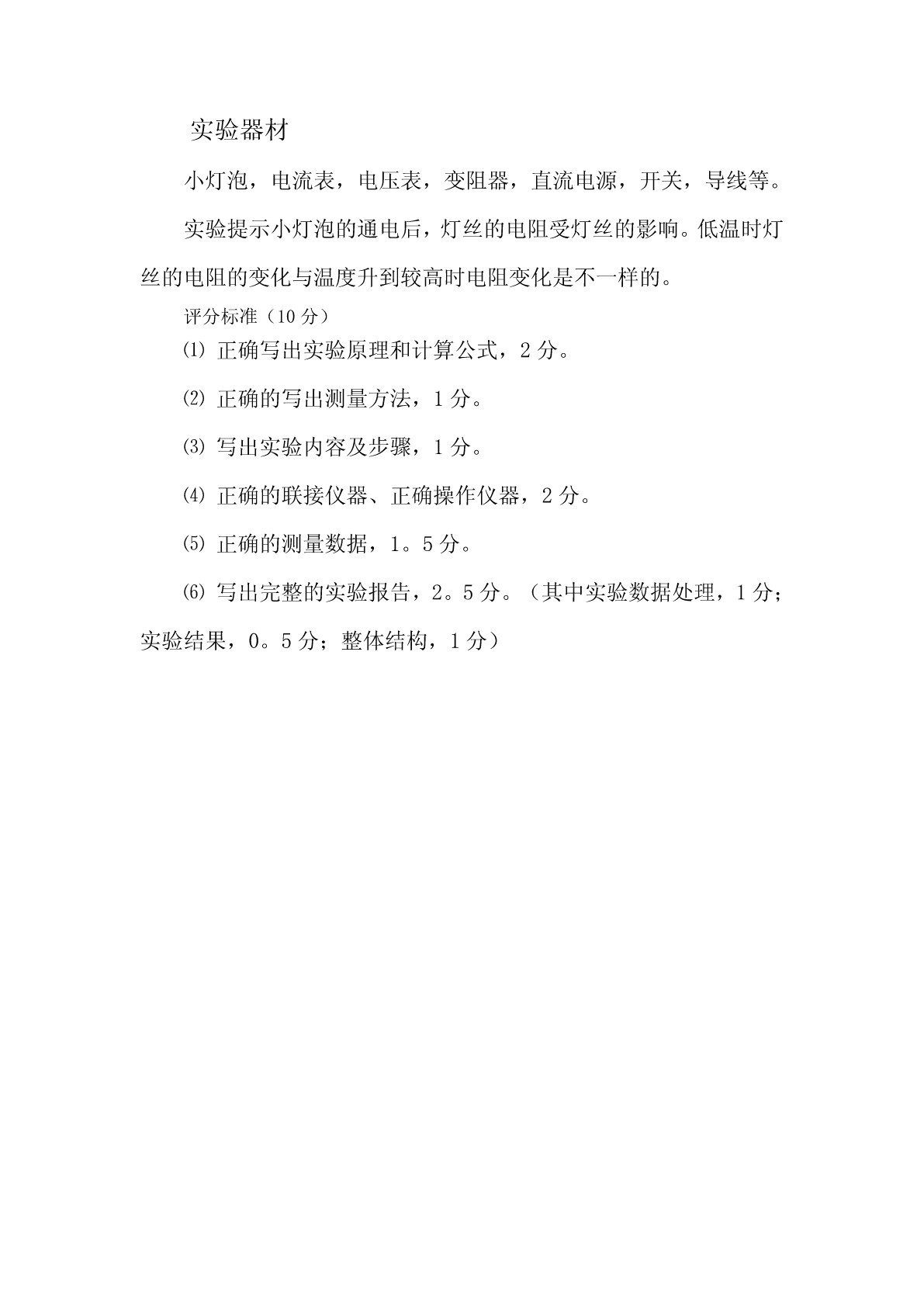

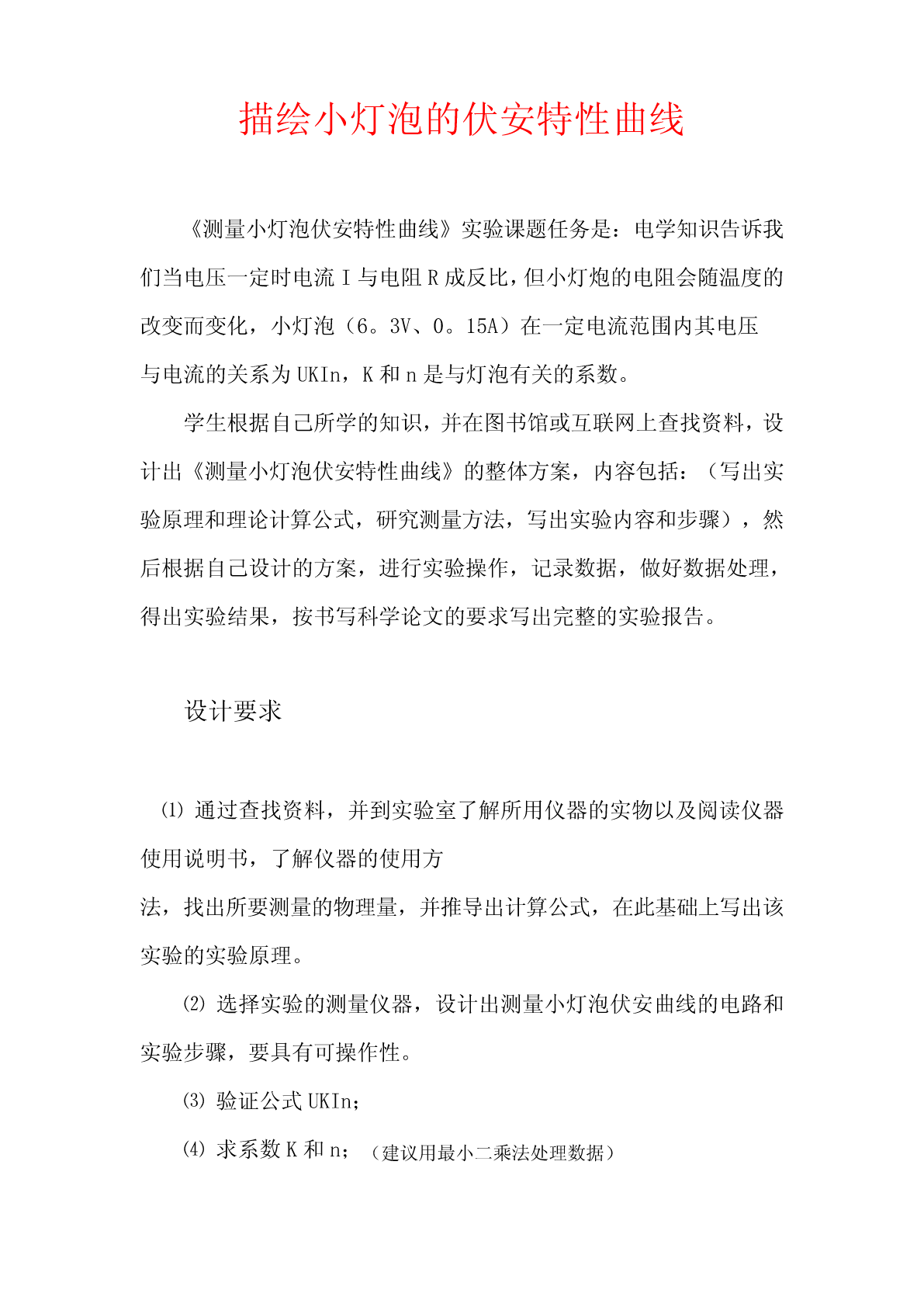

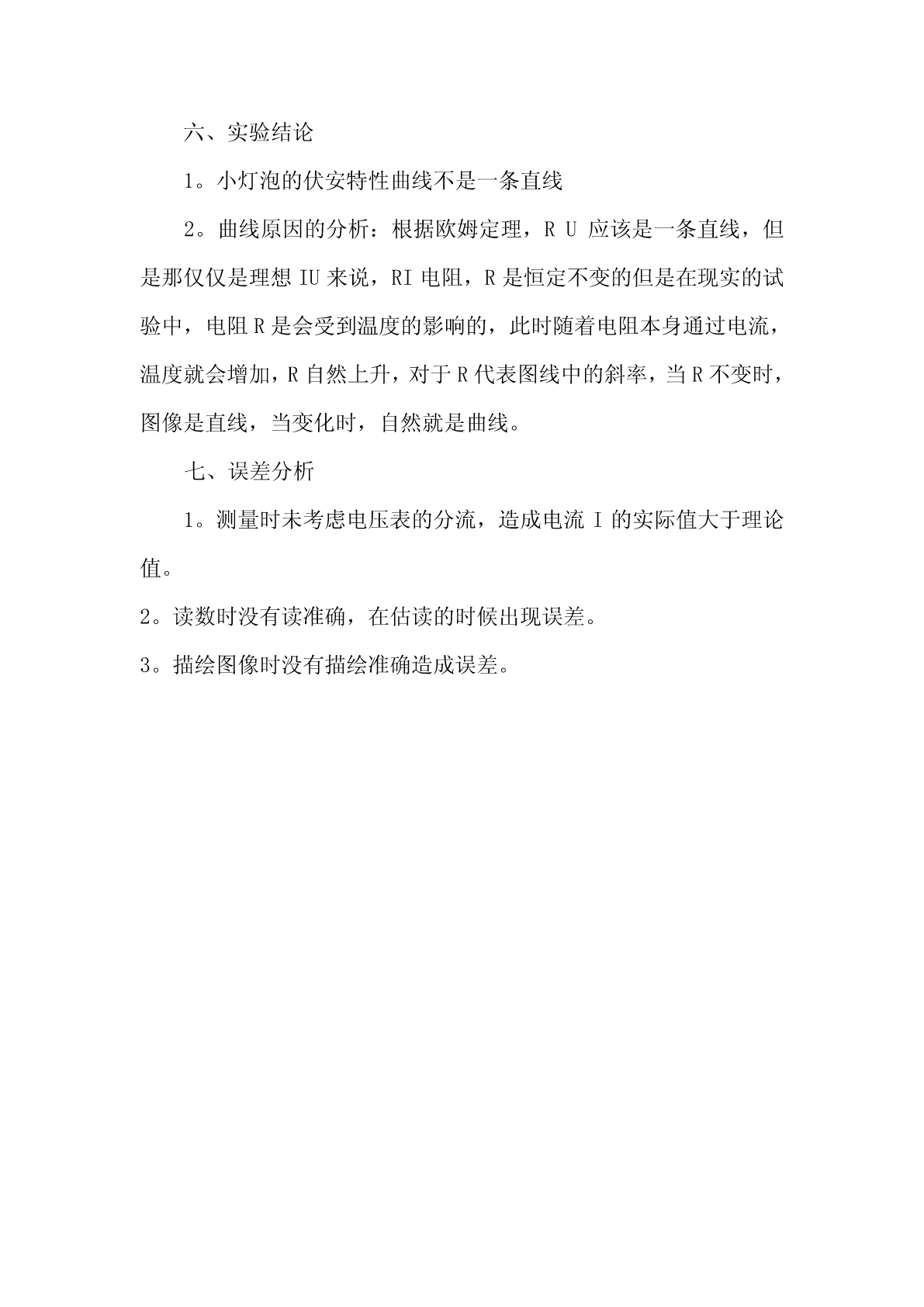

《描绘小灯泡的伏安特性曲线》的实验报告一、实验目的描绘小灯泡的伏安特性曲线，并对其变化规律进行分析。二、实验原理1。金属导体的电阻率随温度的升高而增大，导致金属导体的电阻随温度的升高而增大。以电流I为纵坐标，以电压U为横坐标，描绘出小灯泡的伏安特性曲线I—U图像。2。小灯泡电阻极小，所以电流表应采用外接法连入电路；电压应从0开始变化，所以滑动变阻器采用分压式接法，并且应将滑动变阻器阻值调到最大。三、实验器材小灯泡一盏，电源一个，滑动变阻器一个，电压表、电流表各一台，开关一个，导线若干，直尺一把。四、实验电路五、实验步骤1。按照电路图连接电路，并将滑动变阻器的滑片P移至A端，如图：2。闭合开关S，将滑片P逐渐向B端移动，观察电流表和电压表的示数，并且注意电压表示数不能超过小灯泡额定电压，取8组，记录数据，整理分析。3。拆除电路，整理桌面，将器材整齐地放回原位。以电流I为纵坐标，以电压U为横坐标，描绘出小灯泡的伏安特性曲线I—U图像。六、实验结论1。小灯泡的伏安特性曲线不是一条直线2。曲线原因的分析：根据欧姆定理，RU应该是一条直线，但是那仅仅是理想IU来说，RI电阻，R是恒定不变的但是在现实的试验中，电阻R是会受到温度的影响的，此时随着电阻本身通过电流，温度就会增加，R自然上升，对于R代表图线中的斜率，当R不变时，图像是直线，当变化时，自然就是曲线。七、误差分析1。测量时未考虑电压表的分流，造成电流I的实际值大于理论值。2。读数时没有读准确，在估读的时候出现误差。3。描绘图像时没有描绘准确造成误差。描绘小灯泡的伏安特性曲线《测量小灯泡伏安特性曲线》实验课题任务是：电学知识告诉我们当电压一定时电流I与电阻R成反比，但小灯炮的电阻会随温度的改变而变化，小灯泡（6。3V、0。15A）在一定电流范围内其电压与电流的关系为UKIn，K和n是与灯泡有关的系数。学生根据自己所学的知识，并在图书馆或互联网上查找资料，设计出《测量小灯泡伏安特性曲线》的整体方案，内容包括：（写出实验原理和理论计算公式，研究测量方法，写出实验内容和步骤），然后根据自己设计的方案，进行实验操作，记录数据，做好数据处理，得出实验结果，按书写科学论文的要求写出完整的实验报告。设计要求⑴通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明书，了解仪器的使用方法，找出所要测量的物理量，并推导出计算公式，在此基础上写出该实验的实验原理。⑵选择实验的测量仪器，设计出测量小灯泡伏安曲线的电路和实验步骤，要具有可操作性。⑶验证公式UKIn；⑷求系数K和n；（建议用最小二乘法处理数据）实验器材小灯泡，电流表，电压表，变阻器，直流电源，开关，导线等。实验提示小灯泡的通电后，灯丝的电阻受灯丝的影响。低温时灯丝的电阻的变化与温度升到较高时电阻变化是不一样的。评分标准（10分）⑴正确写出实验原理和计算公式，2分。⑵正确的写出测量方法，1分。⑶写出实验内容及步骤，1分。⑷正确的联接仪器、正确操作仪器，2分。⑸正确的测量数据，1。5分。⑹写出完整的实验报告，2。5分。（其中实验数据处理，1分；实验结果，0。5分；整体结构，1分）
