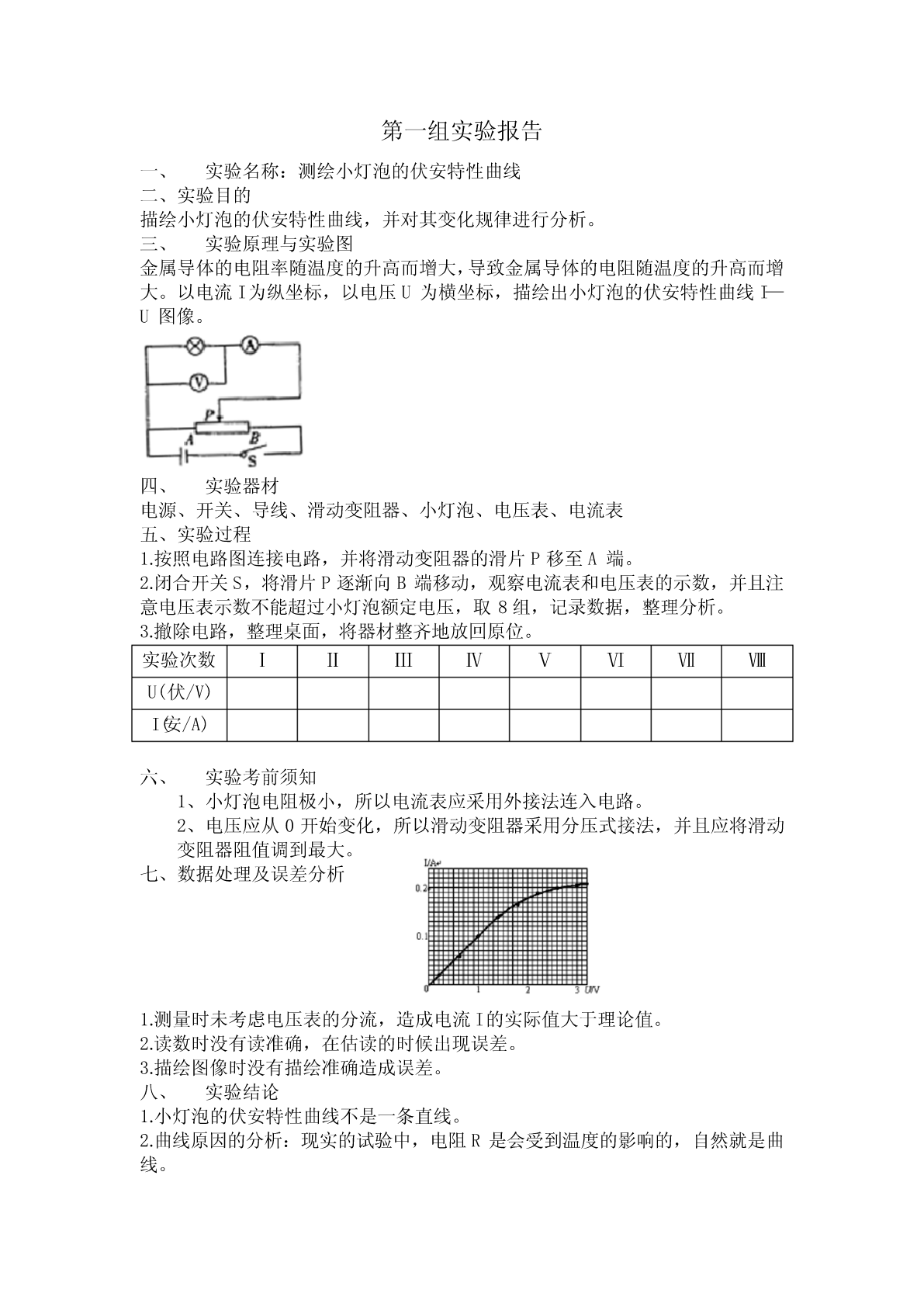

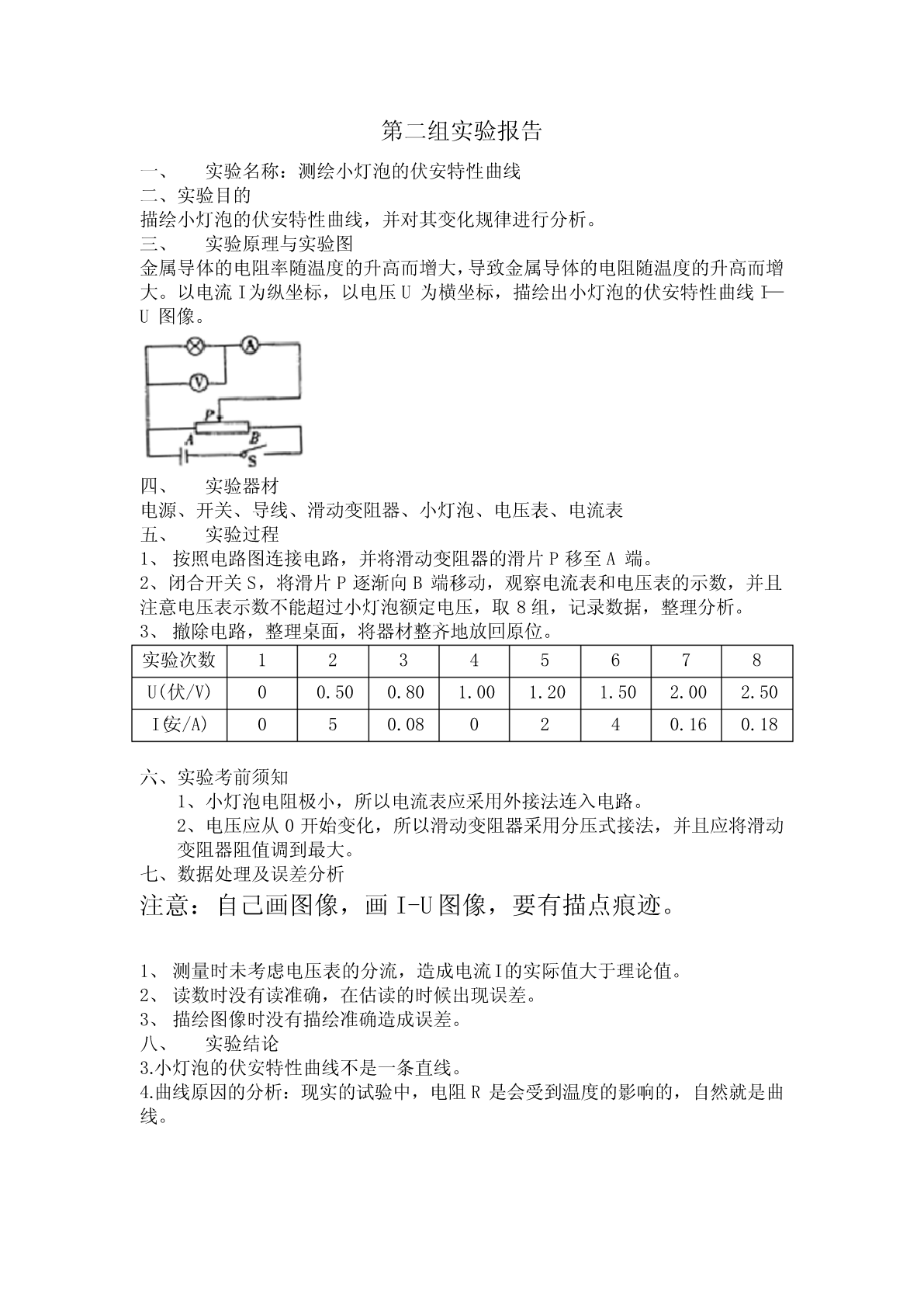

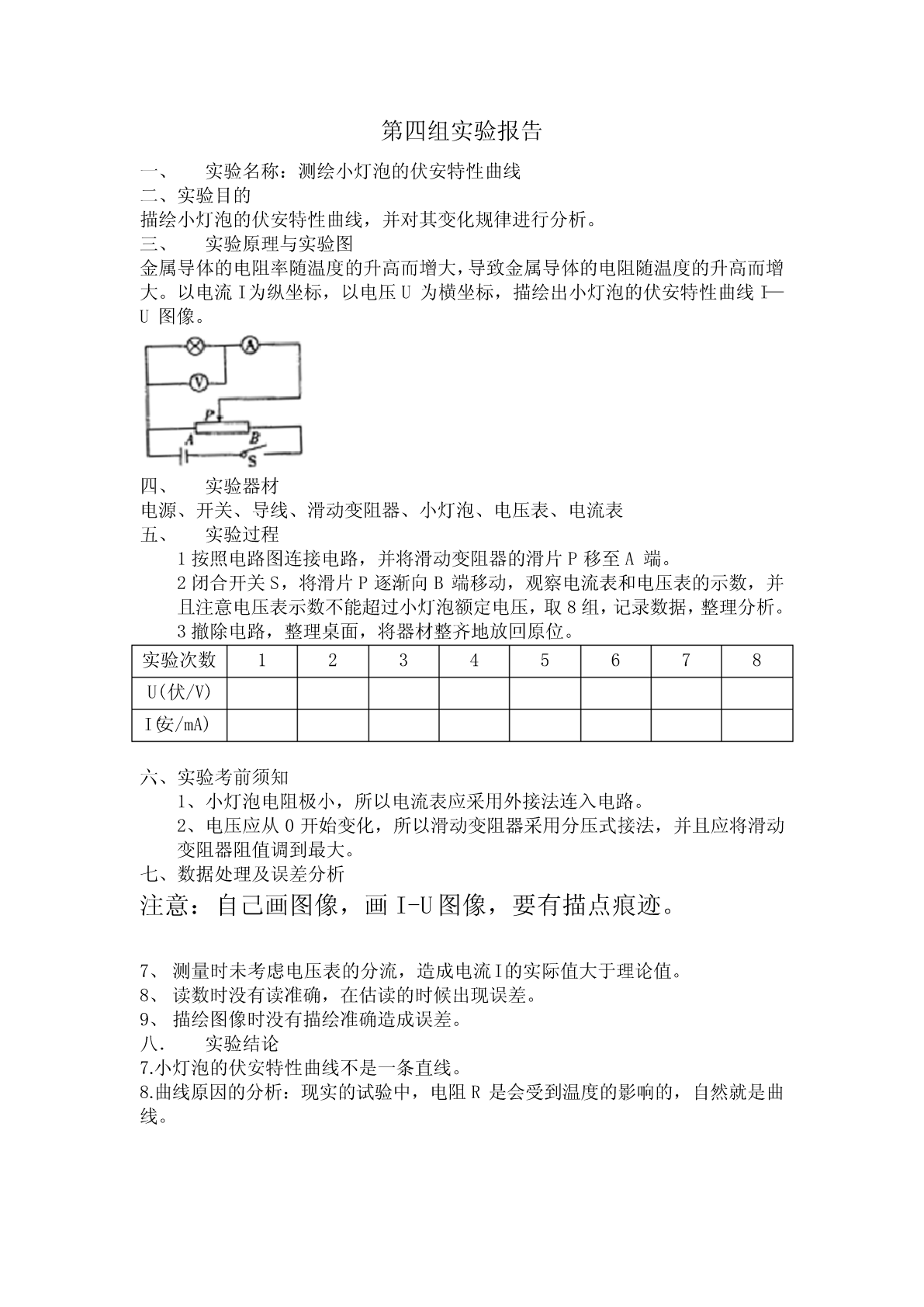

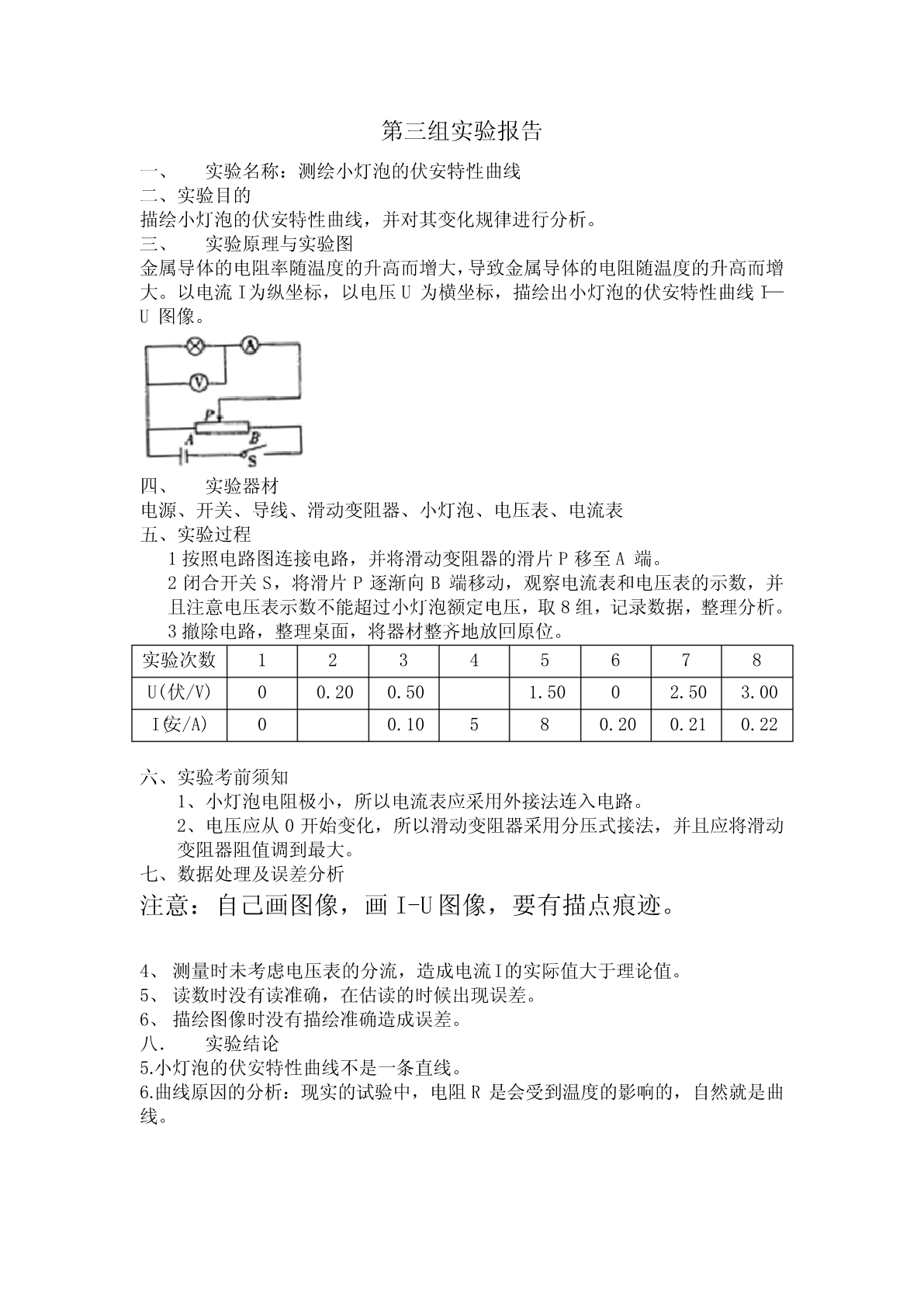

第一组实验报告一、实验名称：测绘小灯泡的伏安特性曲线二、实验目的描绘小灯泡的伏安特性曲线，并对其变化规律进行分析。三、实验原理与实验图金属导体的电阻率随温度的升高而增大，导致金属导体的电阻随温度的升高而增大。以电流I为纵坐标，以电压U为横坐标，描绘出小灯泡的伏安特性曲线I—U图像。四、实验器材电源、开关、导线、滑动变阻器、小灯泡、电压表、电流表五、实验过程1.按照电路图连接电路，并将滑动变阻器的滑片P移至A端。2.闭合开关S，将滑片P逐渐向B端移动，观察电流表和电压表的示数，并且注意电压表示数不能超过小灯泡额定电压，取8组，记录数据，整理分析。3.撤除电路，整理桌面，将器材整齐地放回原位。实验次数ⅠⅡⅢⅣⅤⅥⅦⅧU(伏/V)I(安/A)六、实验考前须知1、小灯泡电阻极小，所以电流表应采用外接法连入电路。2、电压应从0开始变化，所以滑动变阻器采用分压式接法，并且应将滑动变阻器阻值调到最大。七、数据处理及误差分析1.测量时未考虑电压表的分流，造成电流I的实际值大于理论值。2.读数时没有读准确，在估读的时候出现误差。3.描绘图像时没有描绘准确造成误差。八、实验结论1.小灯泡的伏安特性曲线不是一条直线。2.曲线原因的分析：现实的试验中，电阻R是会受到温度的影响的，自然就是曲线。第二组实验报告一、实验名称：测绘小灯泡的伏安特性曲线二、实验目的描绘小灯泡的伏安特性曲线，并对其变化规律进行分析。三、实验原理与实验图金属导体的电阻率随温度的升高而增大，导致金属导体的电阻随温度的升高而增大。以电流I为纵坐标，以电压U为横坐标，描绘出小灯泡的伏安特性曲线I—U图像。四、实验器材电源、开关、导线、滑动变阻器、小灯泡、电压表、电流表五、实验过程1、按照电路图连接电路，并将滑动变阻器的滑片P移至A端。2、闭合开关S，将滑片P逐渐向B端移动，观察电流表和电压表的示数，并且注意电压表示数不能超过小灯泡额定电压，取8组，记录数据，整理分析。3、撤除电路，整理桌面，将器材整齐地放回原位。实验次数12345678U(伏/V)00.500.801.001.201.502.002.50I(安/A)050.080240.160.18六、实验考前须知1、小灯泡电阻极小，所以电流表应采用外接法连入电路。2、电压应从0开始变化，所以滑动变阻器采用分压式接法，并且应将滑动变阻器阻值调到最大。七、数据处理及误差分析注意：自己画图像，画I-U图像，要有描点痕迹。1、测量时未考虑电压表的分流，造成电流I的实际值大于理论值。2、读数时没有读准确，在估读的时候出现误差。3、描绘图像时没有描绘准确造成误差。八、实验结论3.小灯泡的伏安特性曲线不是一条直线。4.曲线原因的分析：现实的试验中，电阻R是会受到温度的影响的，自然就是曲线。第三组实验报告一、实验名称：测绘小灯泡的伏安特性曲线二、实验目的描绘小灯泡的伏安特性曲线，并对其变化规律进行分析。三、实验原理与实验图金属导体的电阻率随温度的升高而增大，导致金属导体的电阻随温度的升高而增大。以电流I为纵坐标，以电压U为横坐标，描绘出小灯泡的伏安特性曲线I—U图像。四、实验器材电源、开关、导线、滑动变阻器、小灯泡、电压表、电流表五、实验过程1按照电路图连接电路，并将滑动变阻器的滑片P移至A端。2闭合开关S，将滑片P逐渐向B端移动，观察电流表和电压表的示数，并且注意电压表示数不能超过小灯泡额定电压，取8组，记录数据，整理分析。3撤除电路，整理桌面，将器材整齐地放回原位。实验次数12345678U(伏/V)00.200.501.5002.503.00I(安/A)00.10580.200.210.22六、实验考前须知1、小灯泡电阻极小，所以电流表应采用外接法连入电路。2、电压应从0开始变化，所以滑动变阻器采用分压式接法，并且应将滑动变阻器阻值调到最大。七、数据处理及误差分析注意：自己画图像，画I-U图像，要有描点痕迹。4、测量时未考虑电压表的分流，造成电流I的实际值大于理论值。5、读数时没有读准确，在估读的时候出现误差。6、描绘图像时没有描绘准确造成误差。八．实验结论5.小灯泡的伏安特性曲线不是一条直线。6.曲线原因的分析：现实的试验中，电阻R是会受到温度的影响的，自然就是曲线。第四组实验报告一、实验名称：测绘小灯泡的伏安特性曲线二、实验目的描绘小灯泡的伏安特性曲线，并对其变化规律进行分析。三、实验原理与实验图金属导体的电阻率随温度的升高而增大，导致金属导体的电阻随温度的升高而增大。以电流I为纵坐
