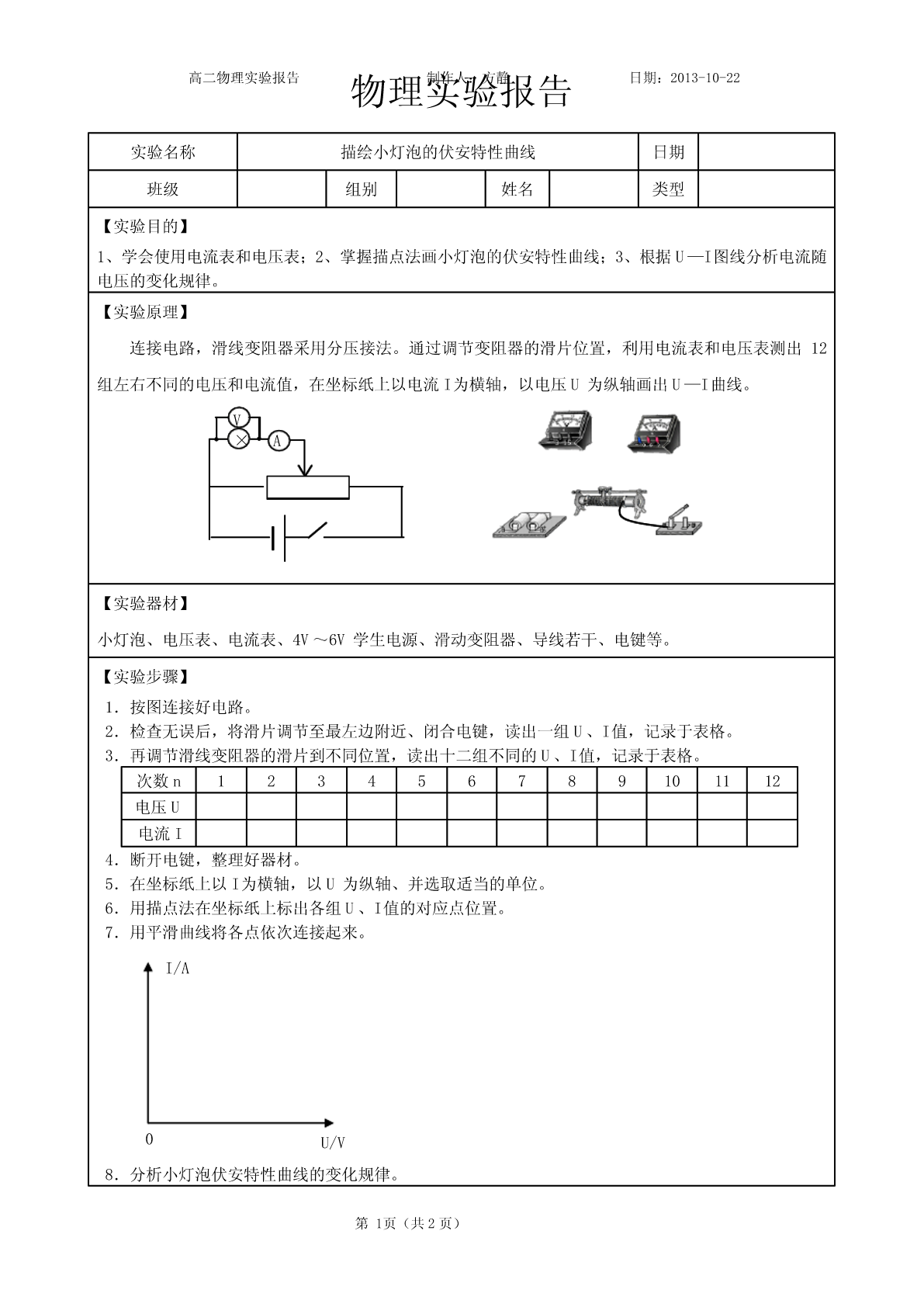

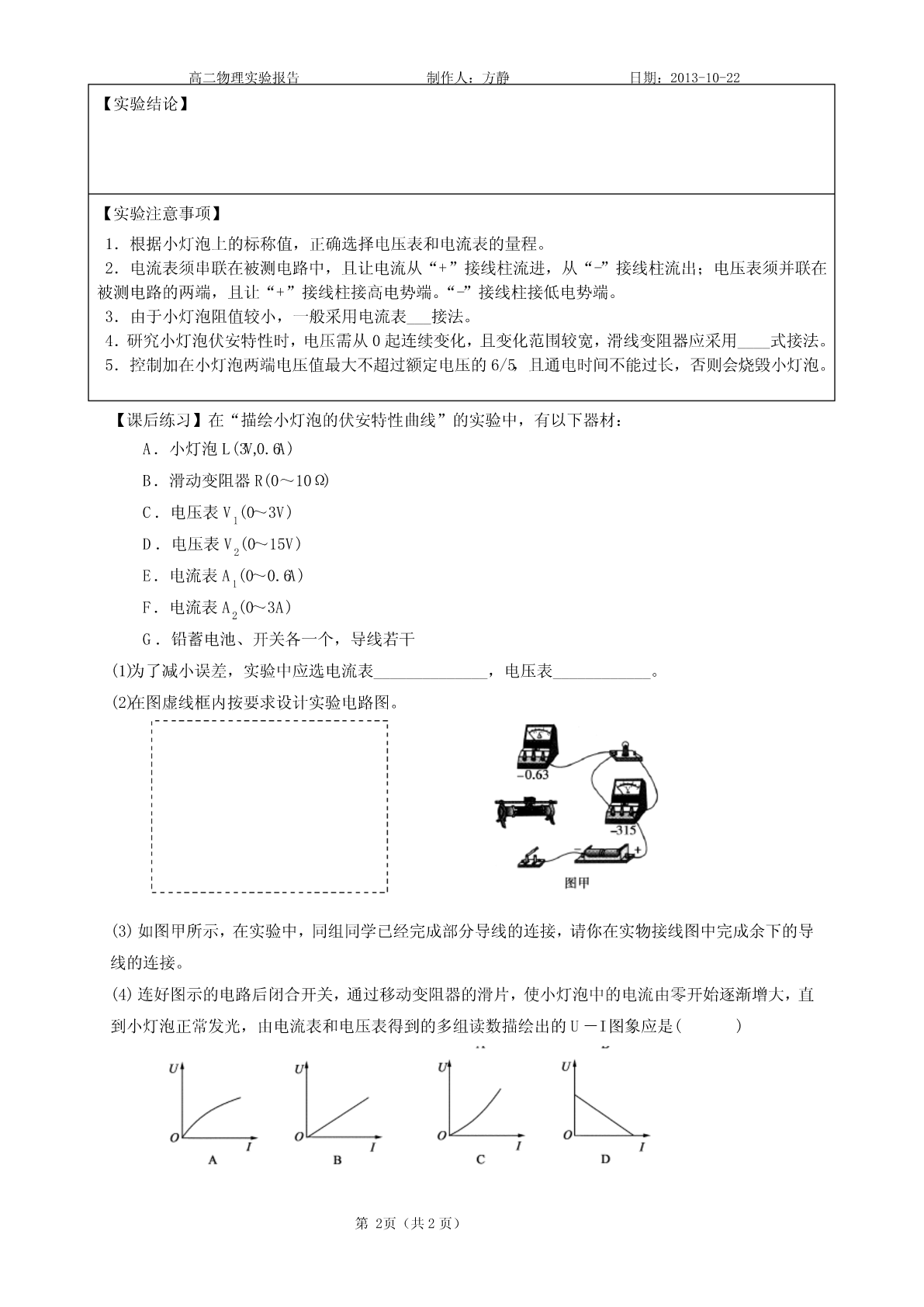

高二物理实验报告物理实验报告制作人：方静日期：2013-10-22实验名称描绘小灯泡的伏安特性曲线日期班级组别姓名类型【实验目的】1、学会使用电流表和电压表；2、掌握描点法画小灯泡的伏安特性曲线；3、根据U—I图线分析电流随电压的变化规律。【实验原理】连接电路，滑线变阻器采用分压接法。通过调节变阻器的滑片位置，利用电流表和电压表测出12组左右不同的电压和电流值，在坐标纸上以电流I为横轴，以电压U为纵轴画出U—I曲线。V×A【实验器材】小灯泡、电压表、电流表、4V～6V学生电源、滑动变阻器、导线若干、电键等。【实验步骤】1．按图连接好电路。2．检查无误后，将滑片调节至最左边附近、闭合电键，读出一组U、I值，记录于表格。3．再调节滑线变阻器的滑片到不同位置，读出十二组不同的U、I值，记录于表格。次数n123456789101112电压U电流I4．断开电键，整理好器材。5．在坐标纸上以I为横轴，以U为纵轴、并选取适当的单位。6．用描点法在坐标纸上标出各组U、I值的对应点位置。7．用平滑曲线将各点依次连接起来。I/A0U/V8．分析小灯泡伏安特性曲线的变化规律。（）高二物理实验报告制作人：方静日期：2013-10-22【实验结论】【实验注意事项】1．根据小灯泡上的标称值，正确选择电压表和电流表的量程。2．电流表须串联在被测电路中，且让电流从“+”接线柱流进，从“-”接线柱流出；电压表须并联在被测电路的两端，且让“+”接线柱接高电势端。“-”接线柱接低电势端。3．由于小灯泡阻值较小，一般采用电流表___接法。4．研究小灯泡伏安特性时，电压需从0起连续变化，且变化范围较宽，滑线变阻器应采用____式接法。5．控制加在小灯泡两端电压值最大不超过额定电压的6/5，且通电时间不能过长，否则会烧毁小灯泡。【课后练习】在“描绘小灯泡的伏安特性曲线”的实验中，有以下器材：A．小灯泡L(3V,0.6A)B．滑动变阻器R(0～10Ω)C．电压表V(0～3V)1D．电压表V(0～15V)2E．电流表A(0～0.6A)1F．电流表A(0～3A)2G．铅蓄电池、开关各一个，导线若干(1)为了减小误差，实验中应选电流表______________，电压表____________。(2)在图虚线框内按要求设计实验电路图。(3)如图甲所示，在实验中，同组同学已经完成部分导线的连接，请你在实物接线图中完成余下的导线的连接。(4)连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U－I图象应是()（）
