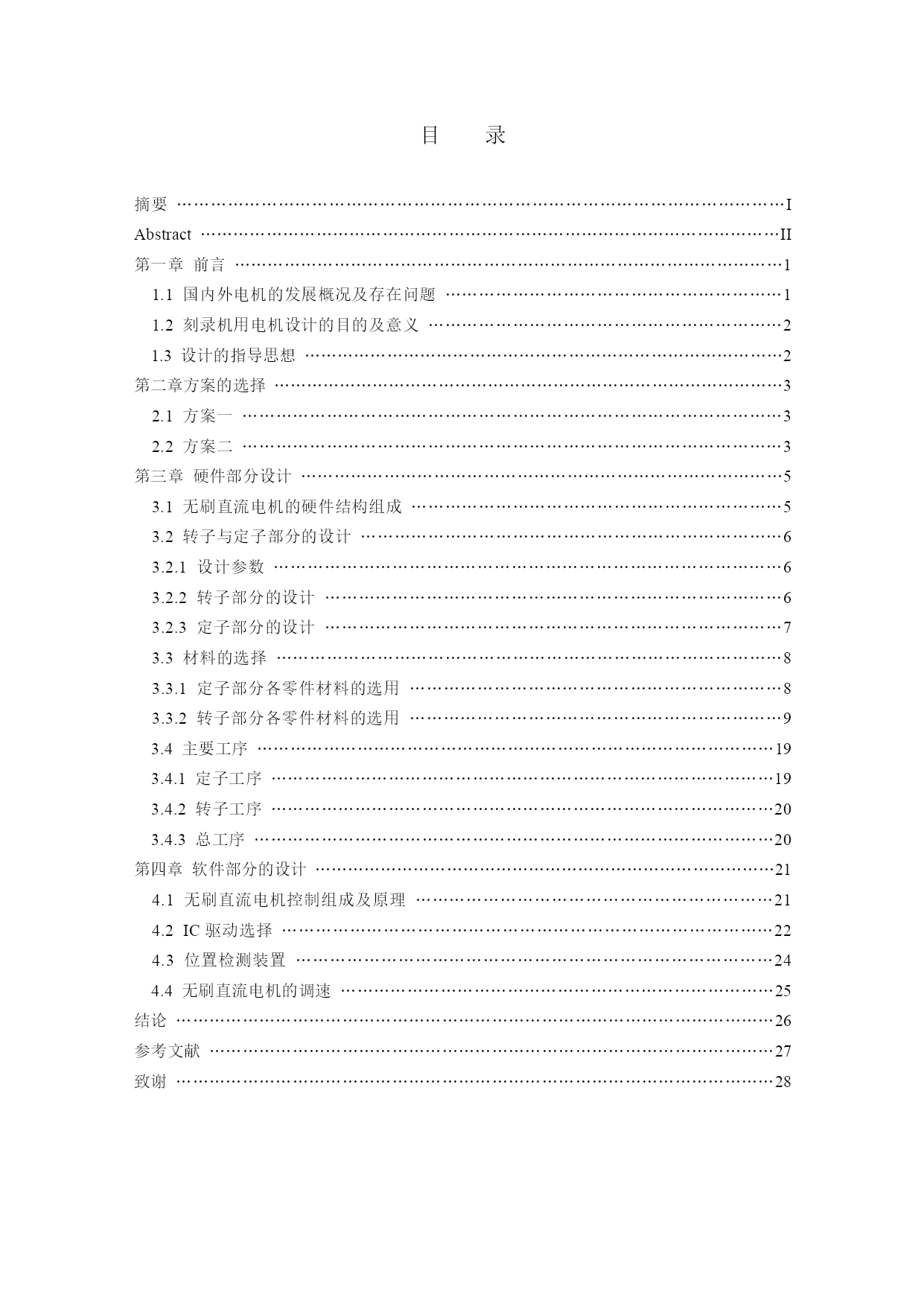

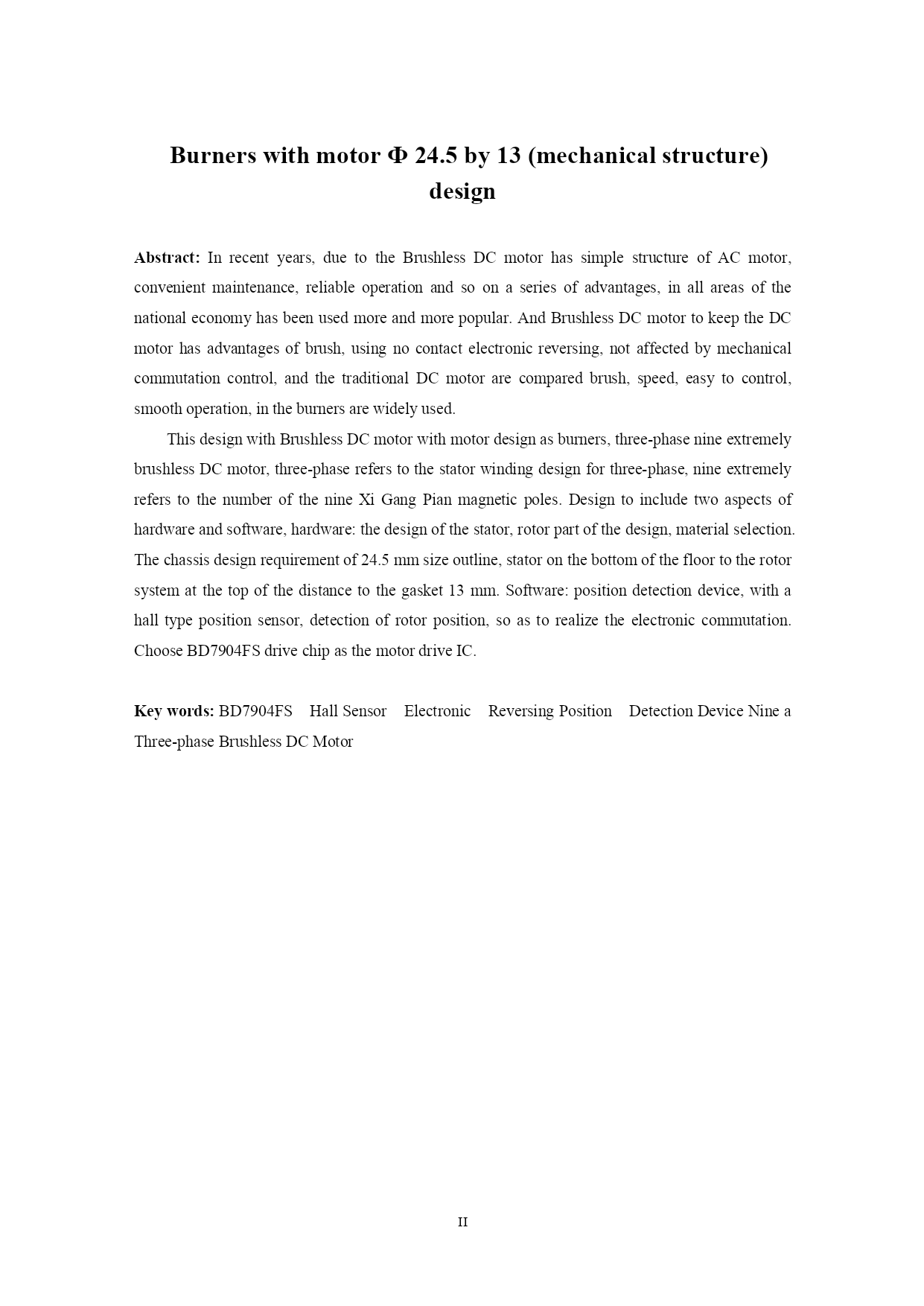

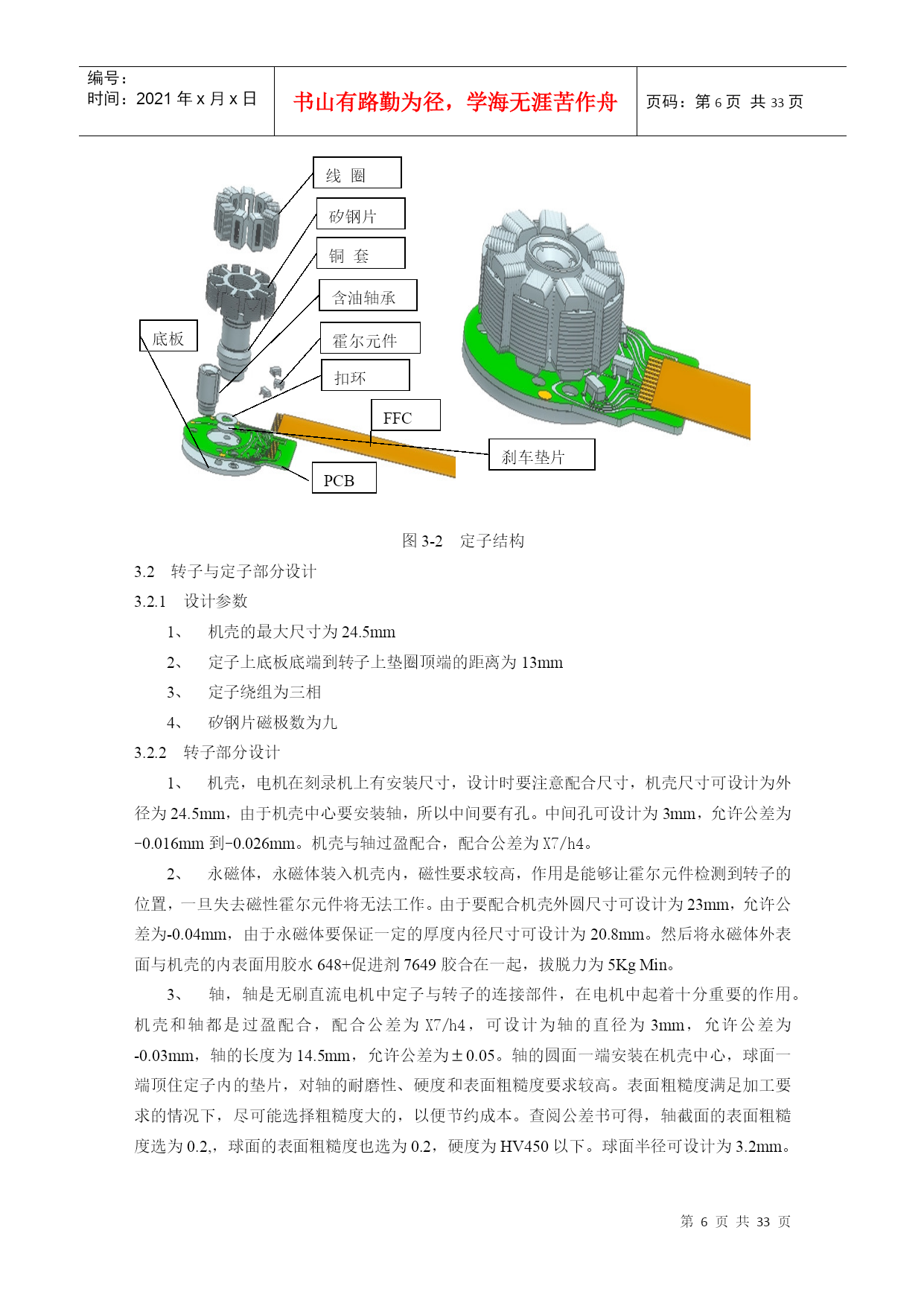

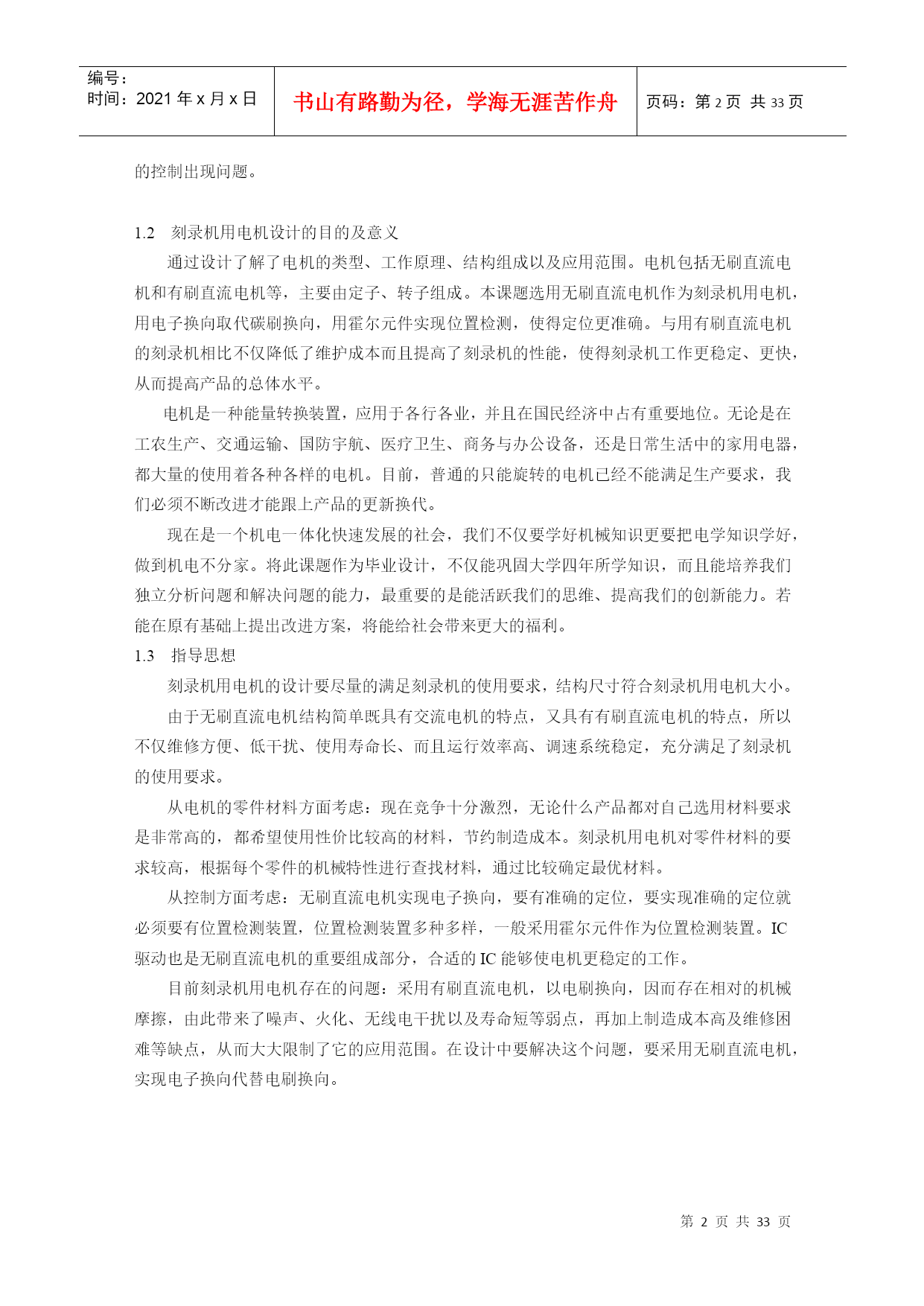

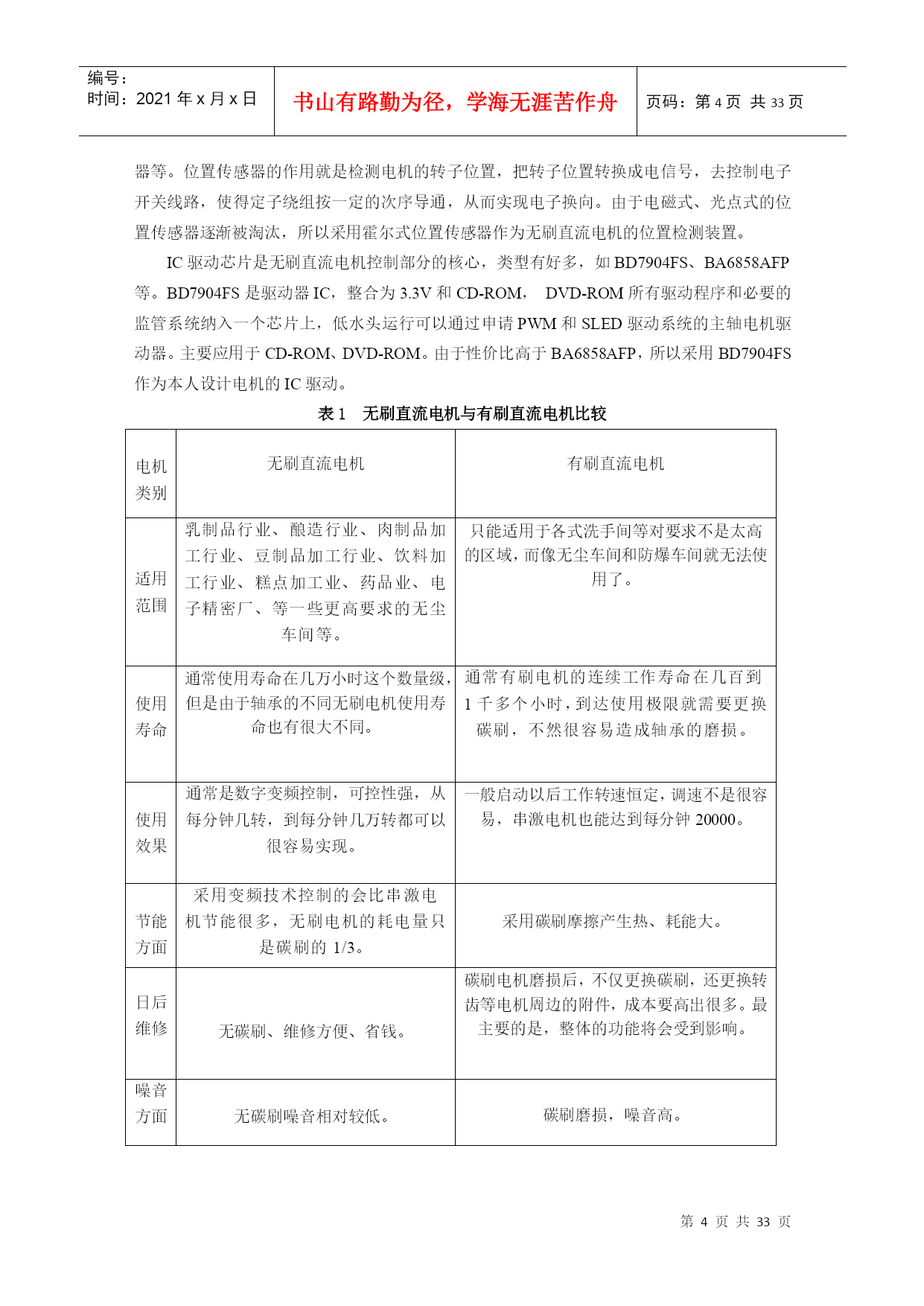

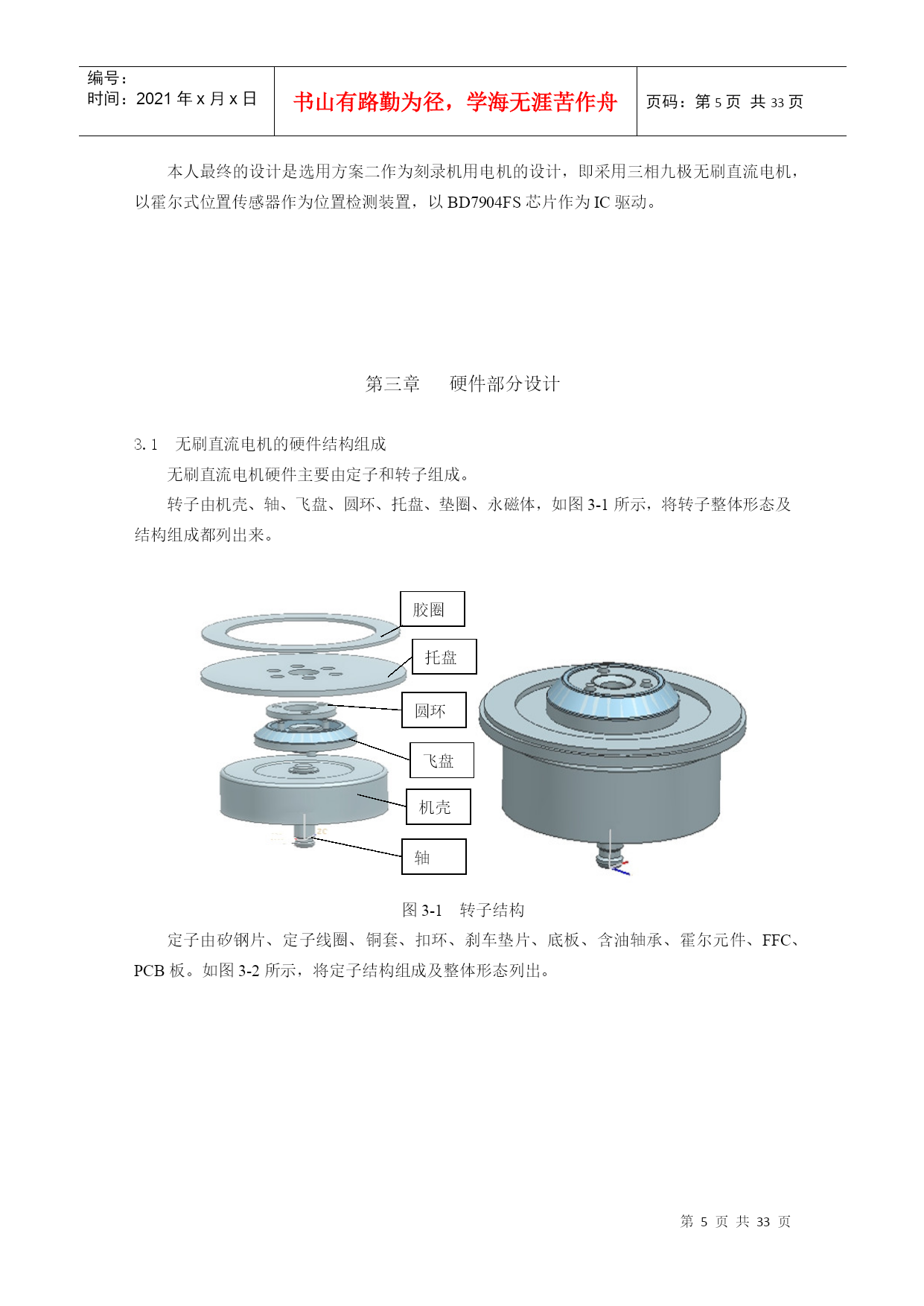

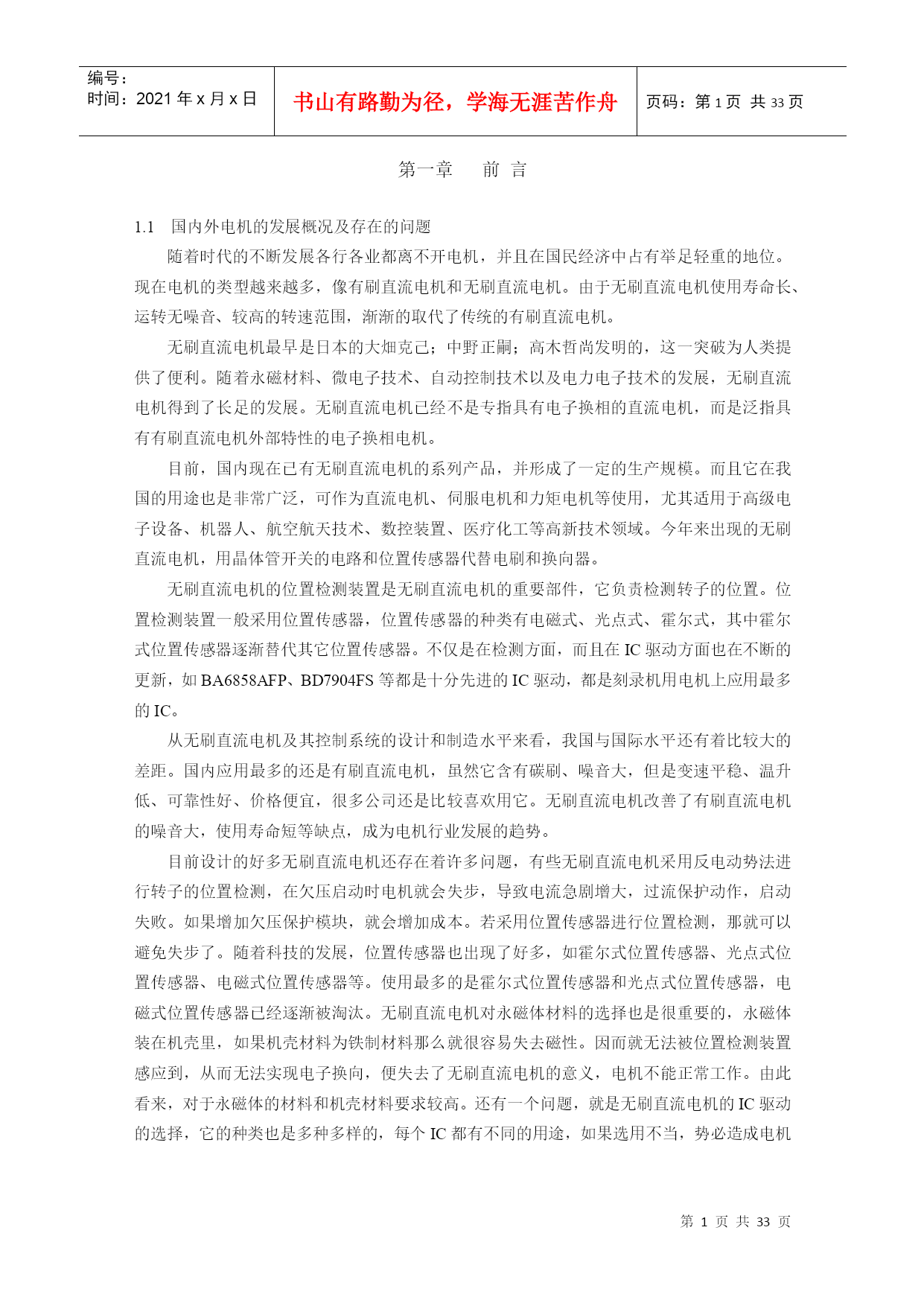

密级：科学技术学院NANCHANGUNIVERSITYCOLLEGEOFSCIENCEANDTECHNOLOGY学士学位论文THESISOFBACHELOR（2008—2012年）题目刻录机用电机Ф24.5×13的(机械结构)设计学科部：理工学科专业：机械设计制造及其自动化班级：学号：学生姓名：指导教师：起讫日期：2012.2.23~2012.5.10PAGE1目录摘要………………………………………………………………………………………………IAbstract……………………………………………………………………………………………II前言………………………………………………………………………………………11.1国内外电机的发展概况及存在问题……………………………………………………11.2刻录机用电机设计的目的及意义………………………………………………………21.3设计的指导思想……………………………………………………………………………2方案的选择…………………………………………………………………………………32.1方案一……………………………………………………………………………………32.2方案二……………………………………………………………………………………3第三章硬件部分设计……………………………………………………………………………53.1无刷直流电机的硬件结构组成…………………………………………………………53.2转子与定子部分的设计…………………………………………………………………63.2.1设计参数………………………………………………………………………………63.2.2转子部分的设计………………………………………………………………………63.2.3定子部分的设计………………………………………………………………………73.3材料的选择………………………………………………………………………………83.3.1定子部分各零件材料的选用…………………………………………………………83.3.2转子部分各零件材料的选用…………………………………………………………93.4主要工序…………………………………………………………………………………193.4.1定子工序………………………………………………………………………………193.4.2转子工序………………………………………………………………………………203.4.3总工序…………………………………………………………………………………20第四章软件部分的设计…………………………………………………………………………214.1无刷直流电机控制组成及原理………………………………………………………214.2IC驱动选择……………………………………………………………………………224.3位置检测装置…………………………………………………………………………244.4无刷直流电机的调速……………………………………………………………………25结论………………………………………………………………………………………………26参考文献…………………………………………………………………………………………27致谢………………………………………………………………………………………………28PAGE\*MERGEFORMATII刻录机用电机Ф24.5×13的(机械结构)设计专业：机械设计制造及其自动化学号：7011208098学生姓名：郑洪瑞指导老师：邱水才摘要：近几年来，由于无刷直流电机具有交流电机的结构简单、维护方便、运行可靠等一系列优点，在国民经济各领域应用日益普及。而且直流无刷电机保持了直流有刷电机的优越性，采用无接触式电子换向，不受机械换向控制，与传统的直流有刷电机相比，调速方便，易于控制，运行平稳，在刻录机中得到了广泛的应用。本次设计以无刷直流电机作为刻录机用电机进行设计，采用三相九极无刷直流电机，三相指的是定子绕组设计为三相，九极指的是矽钢片的磁极数为九。设计包括硬件和软件两个方面，硬件方面有：定子部分的设计、转子部分的设计、材料的选择。设计要求机壳外轮廓尺寸为24.5mm，定子上底板底端到转子上垫圈上端的距离为13mm。软件方面有：位置检测装置，采用霍尔式位置传感器，检测转子位置，从而实现电子换向。选用BD7904FS驱动芯片作为电机的IC驱动。关键词：BD7904FS霍尔式传感器电子换向位置检测装置三相九极无刷直流电机BurnerswithmotorФ24.5by13(mechanicalstructure)desi
