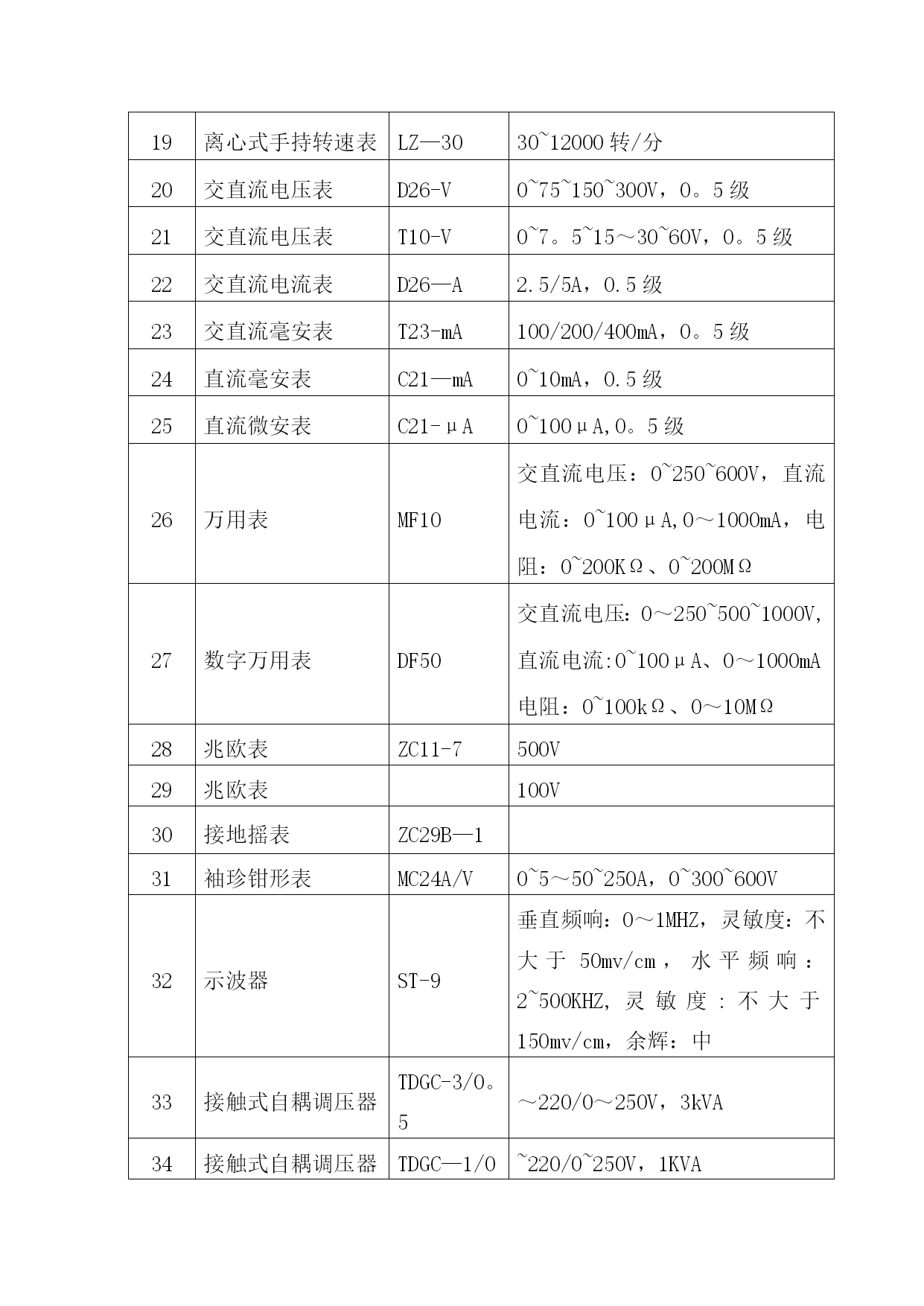

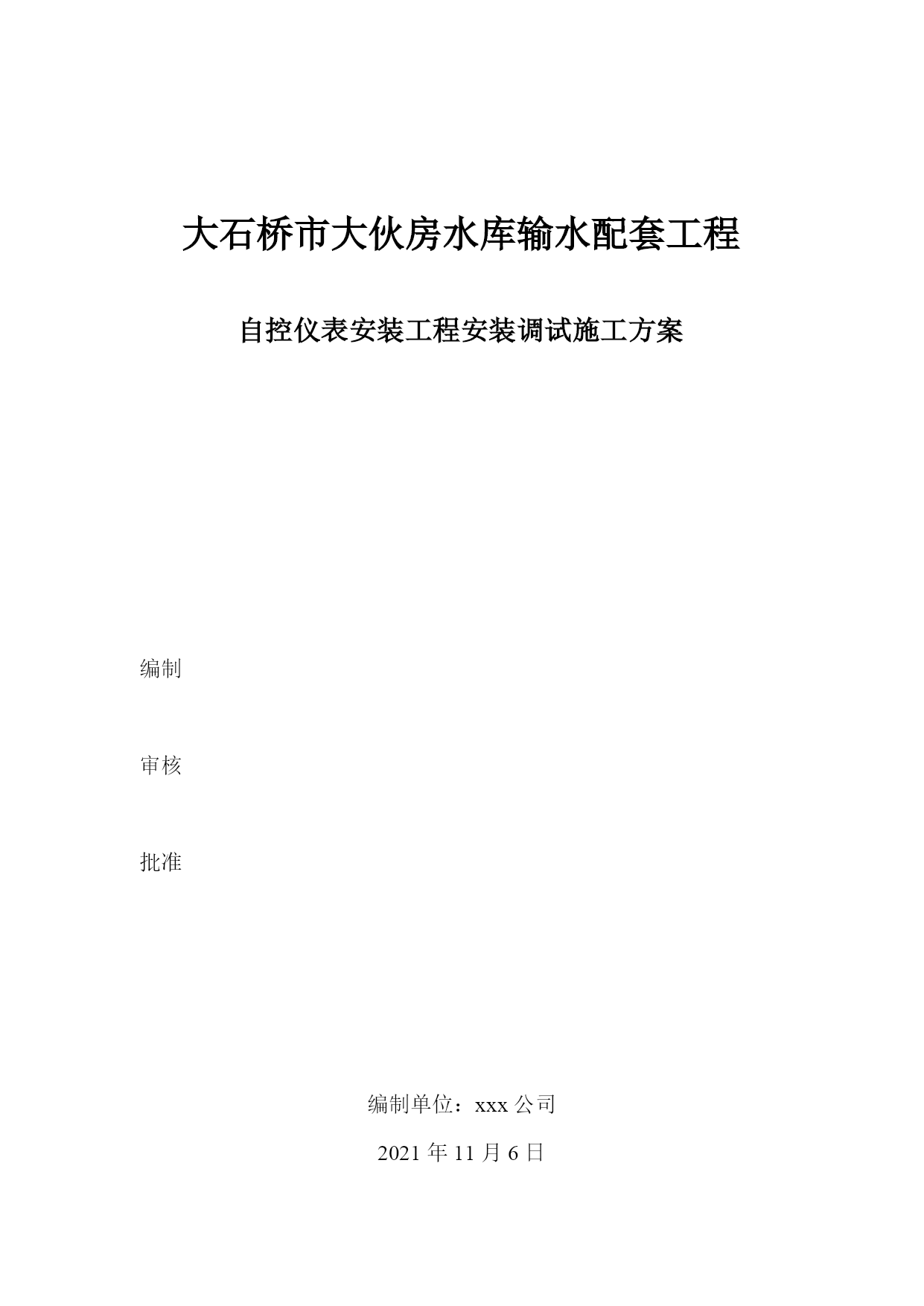

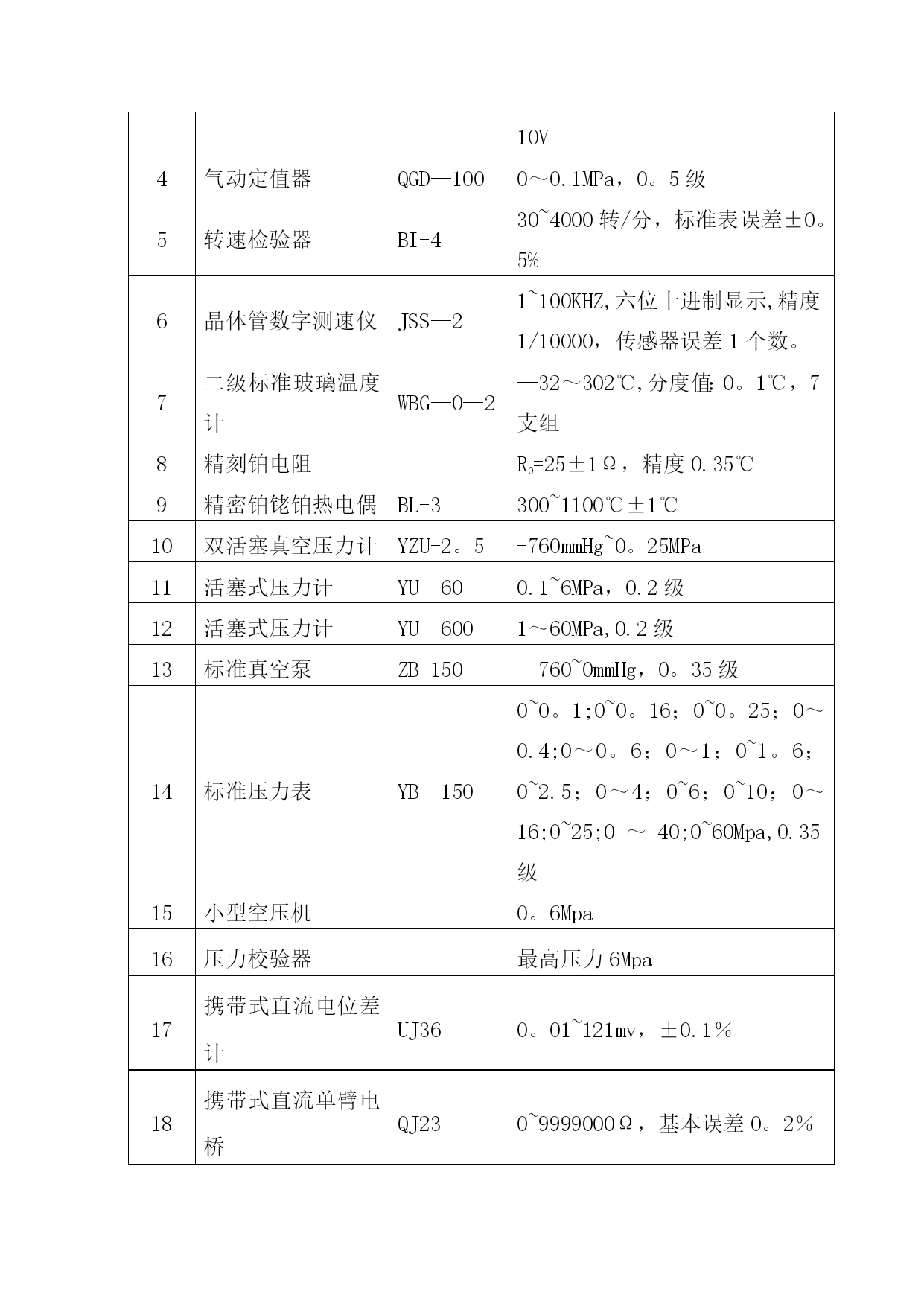

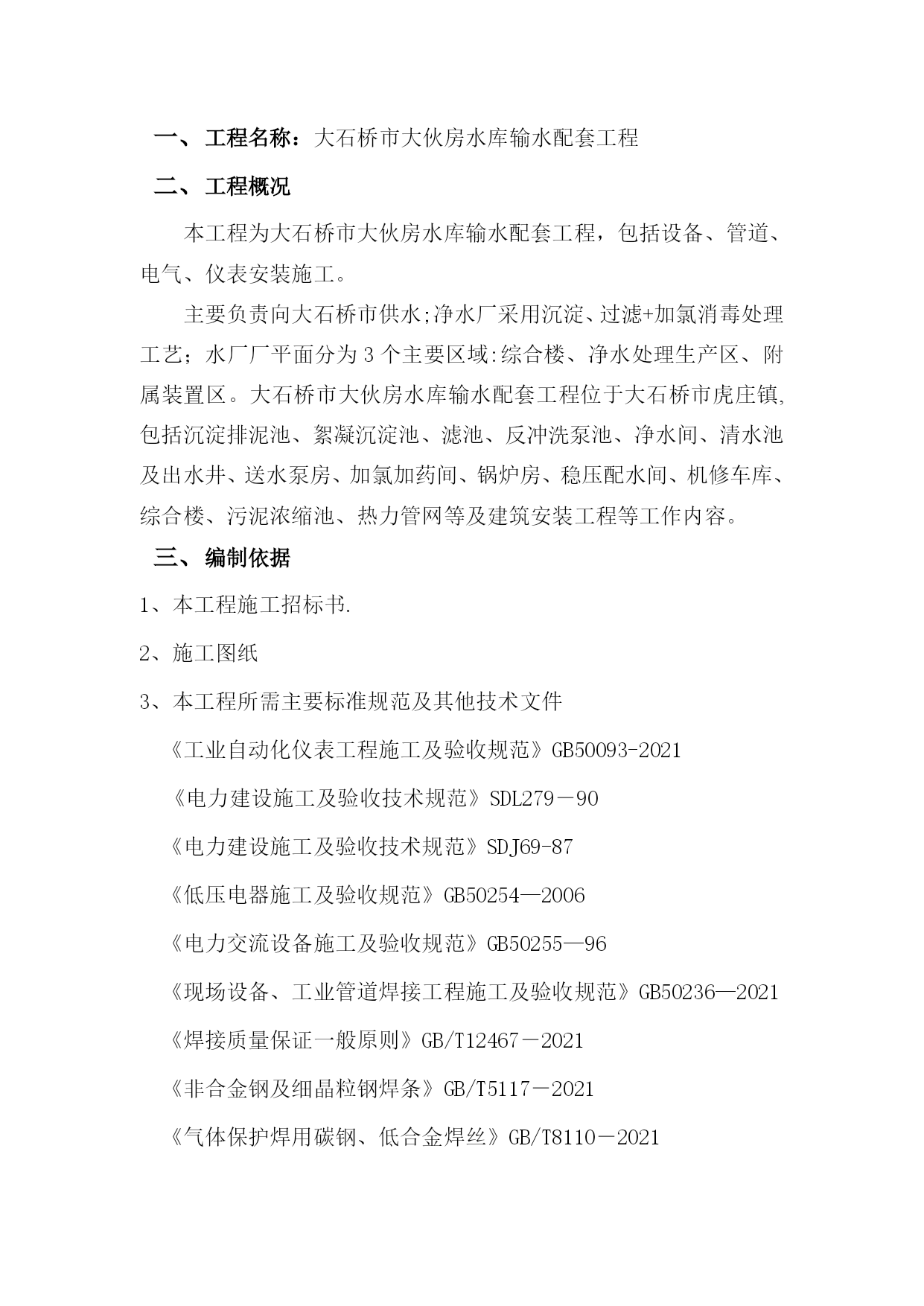

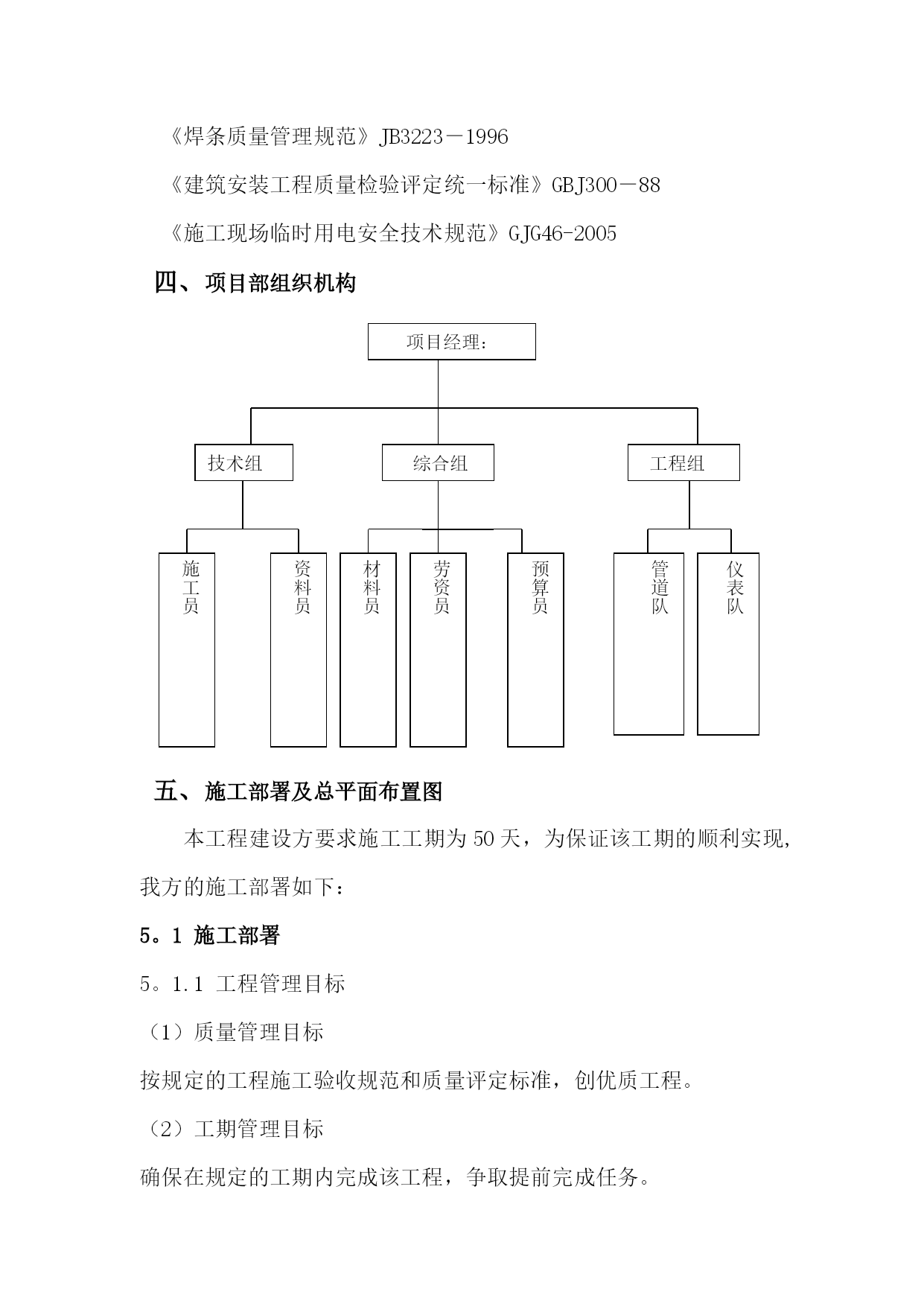

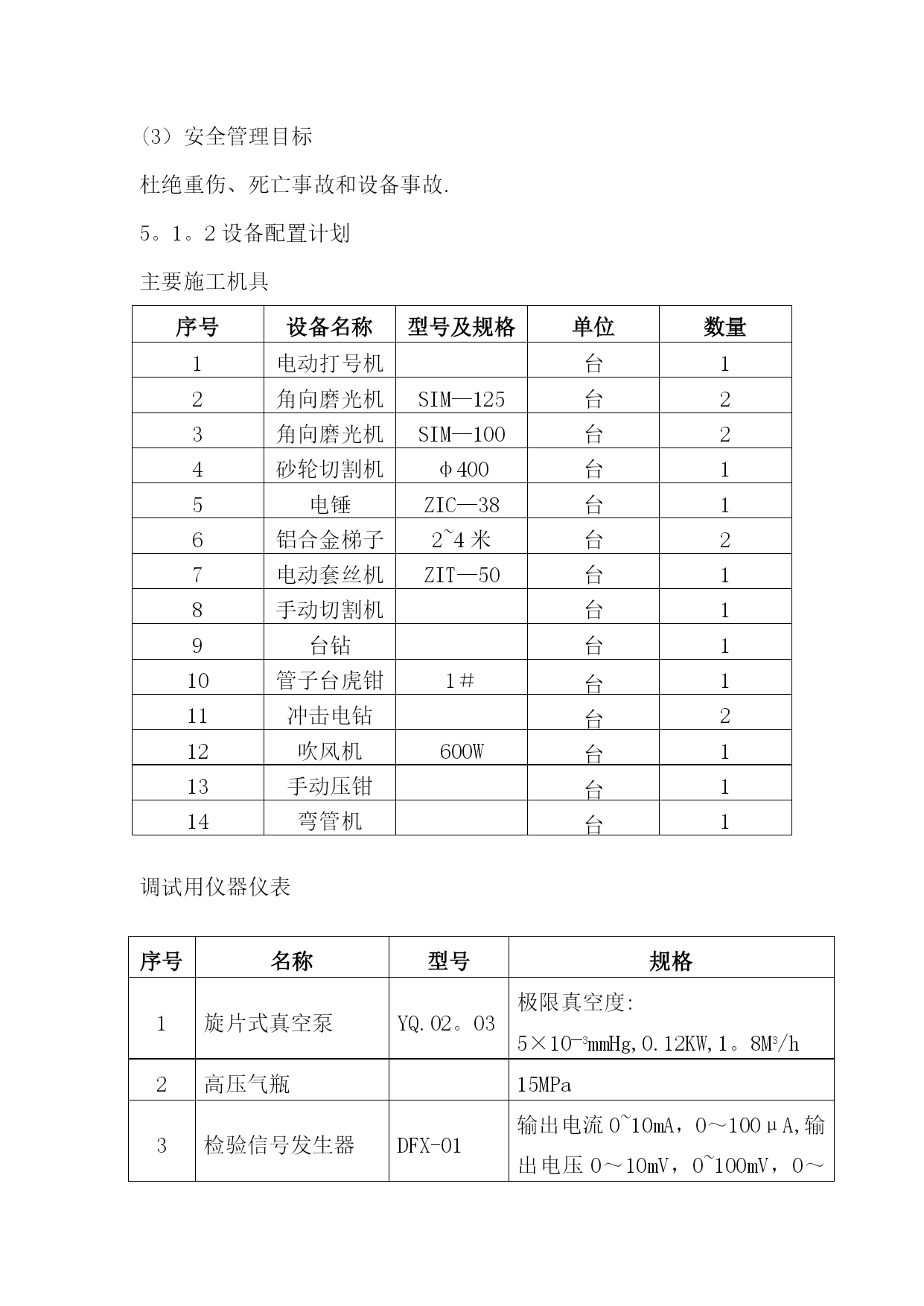

自控施工方案(可以直接使用，可编辑优秀版资料，欢迎下载）大石桥市大伙房水库输水配套工程自控仪表安装工程安装调试施工方案编制审核批准编制单位：xxx公司2021年11月6日工程名称：大石桥市大伙房水库输水配套工程工程概况本工程为大石桥市大伙房水库输水配套工程，包括设备、管道、电气、仪表安装施工。主要负责向大石桥市供水;净水厂采用沉淀、过滤+加氯消毒处理工艺；水厂厂平面分为3个主要区域:综合楼、净水处理生产区、附属装置区。大石桥市大伙房水库输水配套工程位于大石桥市虎庄镇,包括沉淀排泥池、絮凝沉淀池、滤池、反冲洗泵池、净水间、清水池及出水井、送水泵房、加氯加药间、锅炉房、稳压配水间、机修车库、综合楼、污泥浓缩池、热力管网等及建筑安装工程等工作内容。编制依据1、本工程施工招标书.2、施工图纸3、本工程所需主要标准规范及其他技术文件《工业自动化仪表工程施工及验收规范》GB50093-2021《电力建设施工及验收技术规范》SDL279－90《电力建设施工及验收技术规范》SDJ69-87《低压电器施工及验收规范》GB50254—2006《电力交流设备施工及验收规范》GB50255—96《现场设备、工业管道焊接工程施工及验收规范》GB50236—2021《焊接质量保证一般原则》GB/T12467－2021《非合金钢及细晶粒钢焊条》GB/T5117－2021《气体保护焊用碳钢、低合金焊丝》GB/T8110－2021《焊条质量管理规范》JB3223－1996《建筑安装工程质量检验评定统一标准》GBJ300－88《施工现场临时用电安全技术规范》GJG46-2005项目部组织机构项目经理：技术组综合组工程组施工员资料员材料员劳资员预算员管道队仪表队施工部署及总平面布置图本工程建设方要求施工工期为50天，为保证该工期的顺利实现,我方的施工部署如下：5。1施工部署5。1.1工程管理目标（1）质量管理目标按规定的工程施工验收规范和质量评定标准，创优质工程。（2）工期管理目标确保在规定的工期内完成该工程，争取提前完成任务。(3）安全管理目标杜绝重伤、死亡事故和设备事故.5。1。2设备配置计划主要施工机具序号设备名称型号及规格单位数量1电动打号机台12角向磨光机SIM—125台23角向磨光机SIM—100台24砂轮切割机φ400台15电锤ZIC—38台16铝合金梯子2~4米台27电动套丝机ZIT—50台18手动切割机台19台钻台110管子台虎钳1＃台111冲击电钻台212吹风机600W台113手动压钳台114弯管机台1调试用仪器仪表序号名称型号规格1旋片式真空泵YQ.02。03极限真空度:5×10—3mmHg,0.12KW,1。8M3/h2高压气瓶15MPa3检验信号发生器DFX-01输出电流0~10mA，0～100μA,输出电压0～10mV，0~100mV，0～10V4气动定值器QGD—1000～0.1MPa，0。5级5转速检验器BI-430~4000转/分，标准表误差±0。5%6晶体管数字测速仪JSS—21~100KHZ,六位十进制显示,精度1/10000，传感器误差1个数。7二级标准玻璃温度计WBG—0—2—32～302℃,分度值：0。1℃，7支组8精刻铂电阻R0=25±1Ω，精度0.35℃9精密铂铑铂热电偶BL-3300~1100℃±1℃10双活塞真空压力计YZU-2。5-760mmHg~0。25MPa11活塞式压力计YU—600.1~6MPa，0.2级12活塞式压力计YU—6001～60MPa,0.2级13标准真空泵ZB-150—760~0mmHg，0。35级14标准压力表YB—1500~0。1;0~0。16；0~0。25；0～0.4;0～0。6；0～1；0~1。6；0~2.5；0～4；0~6；0~10；0～16;0~25;0～40;0~60Mpa,0.35级15小型空压机0。6Mpa16压力校验器最高压力6Mpa17携带式直流电位差计UJ360。01~121mv，±0.1％18携带式直流单臂电桥QJ230~9999000Ω，基本误差0。2％19离心式手持转速表LZ—3030~12000转/分20交直流电压表D26-V0~75~150~300V，0。5级21交直流电压表T10-V0~7。5~15～30~60V，0。5级22交直流电流表D26—A2.5/5A，0.5级23交直流毫安表T23-mA100/200/400mA，0。5级24直流毫安表C21—mA0~10mA，0.5级25直流微安表C21-μA0~100μA,0。5级26万用表MF10交直流电压：0~250~600V，直流电流：0~100μA,0
