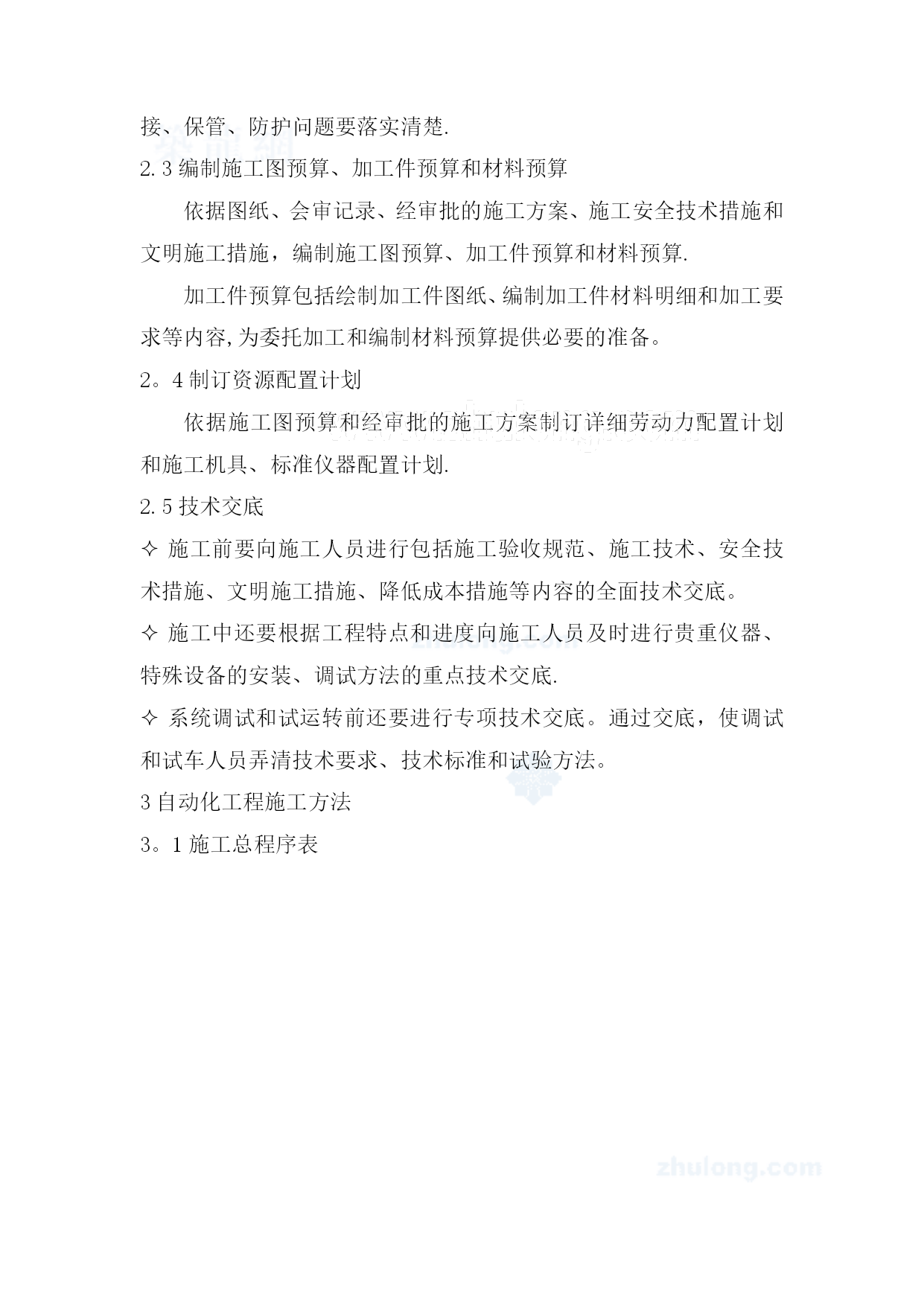

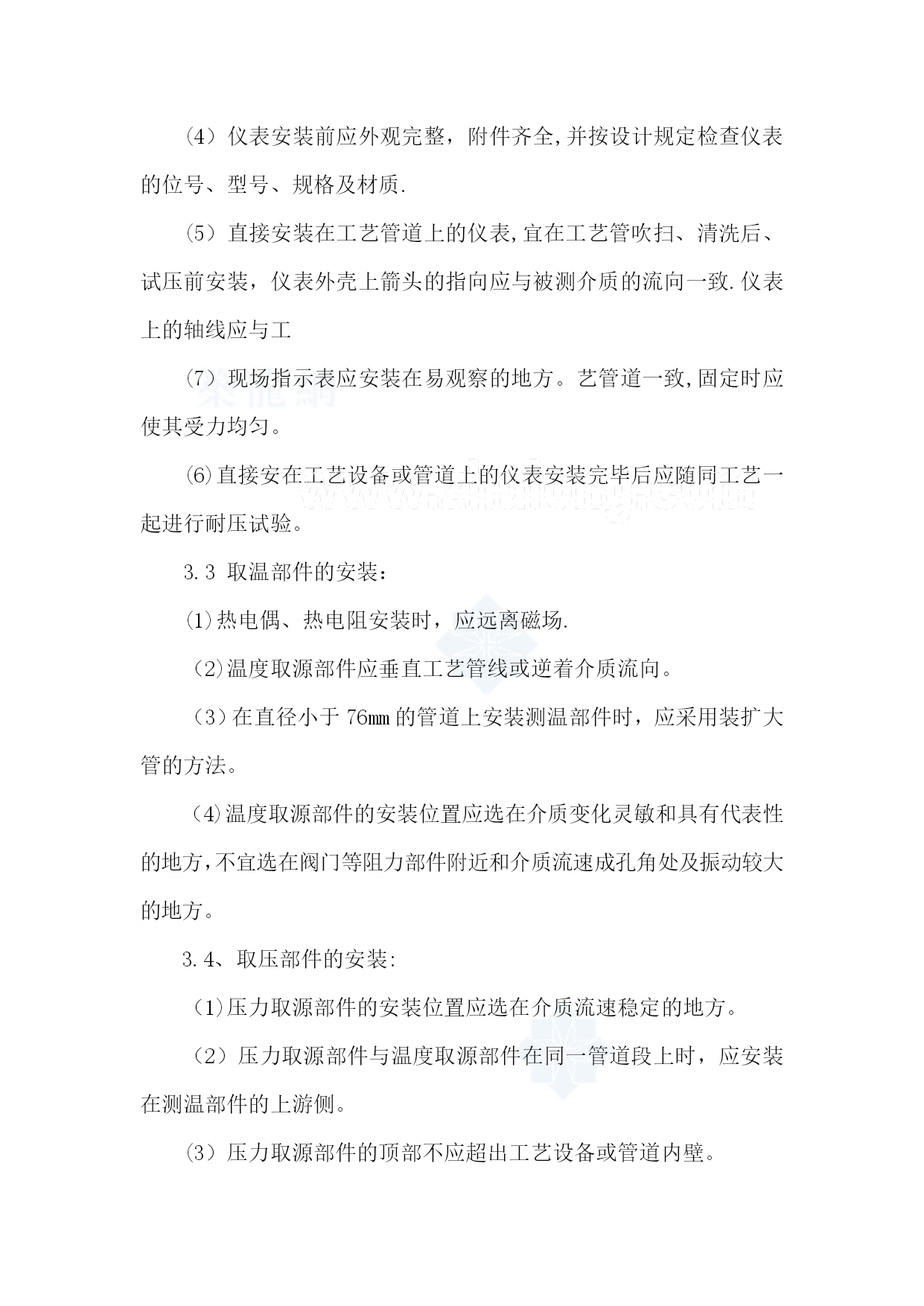

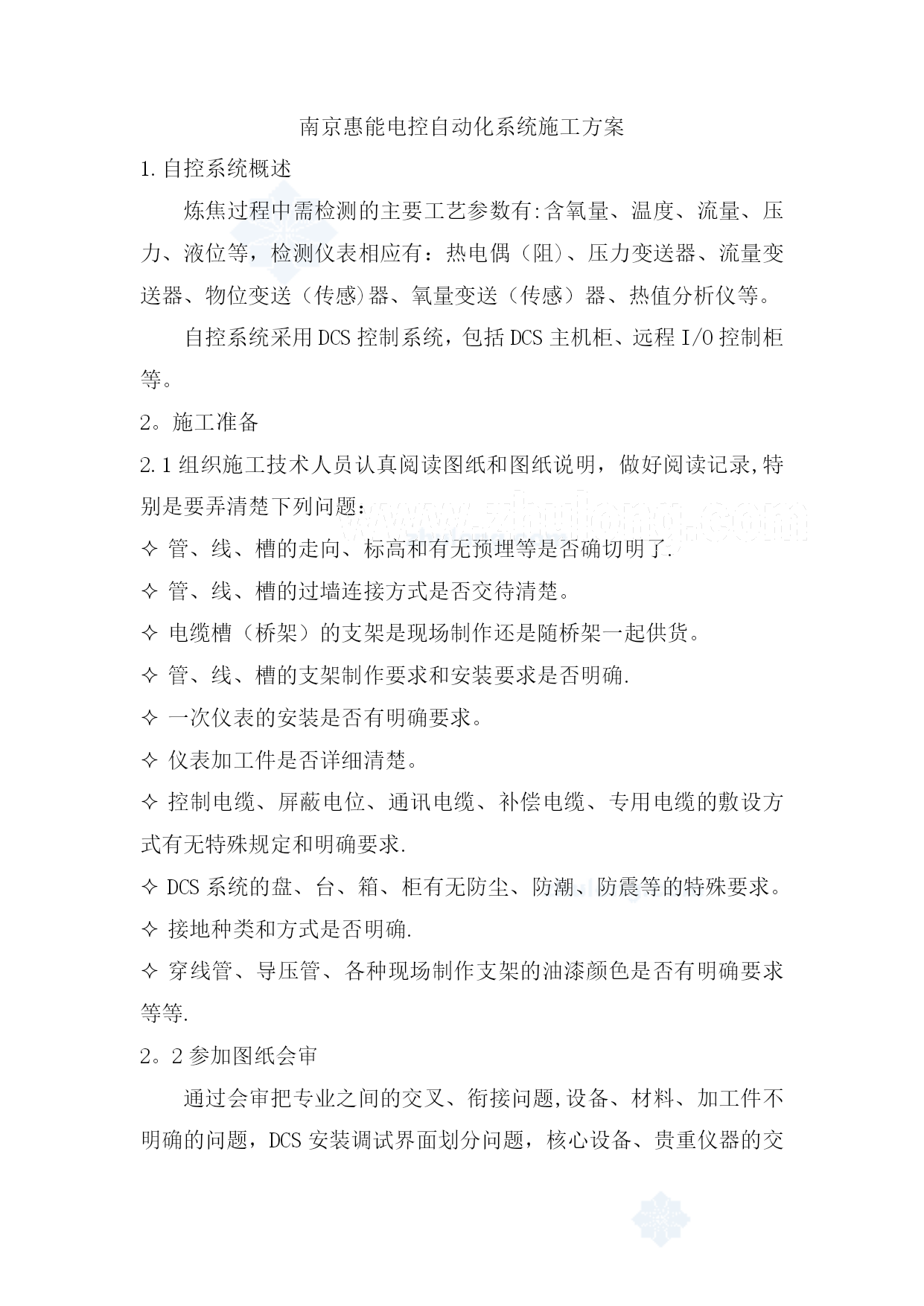

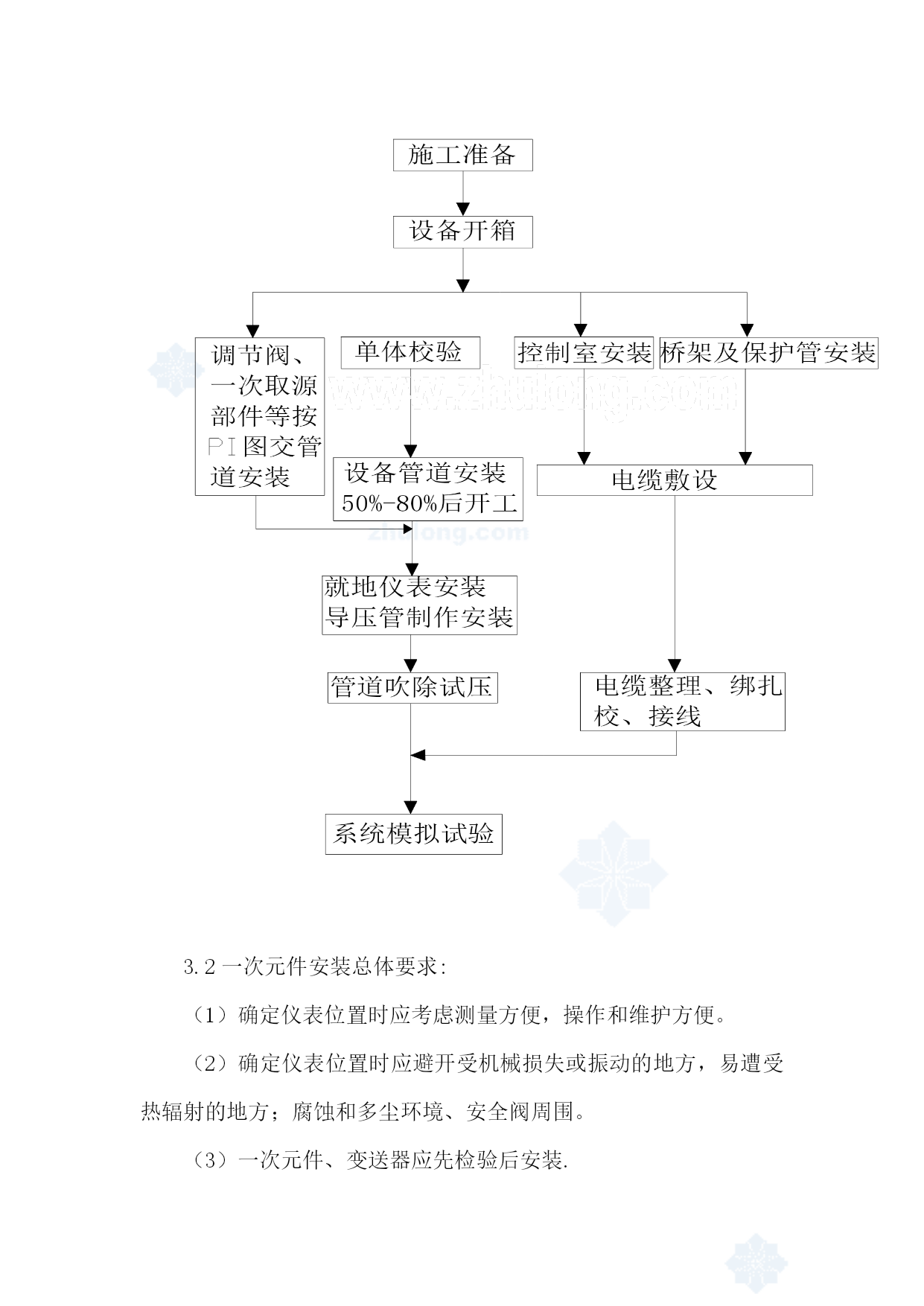

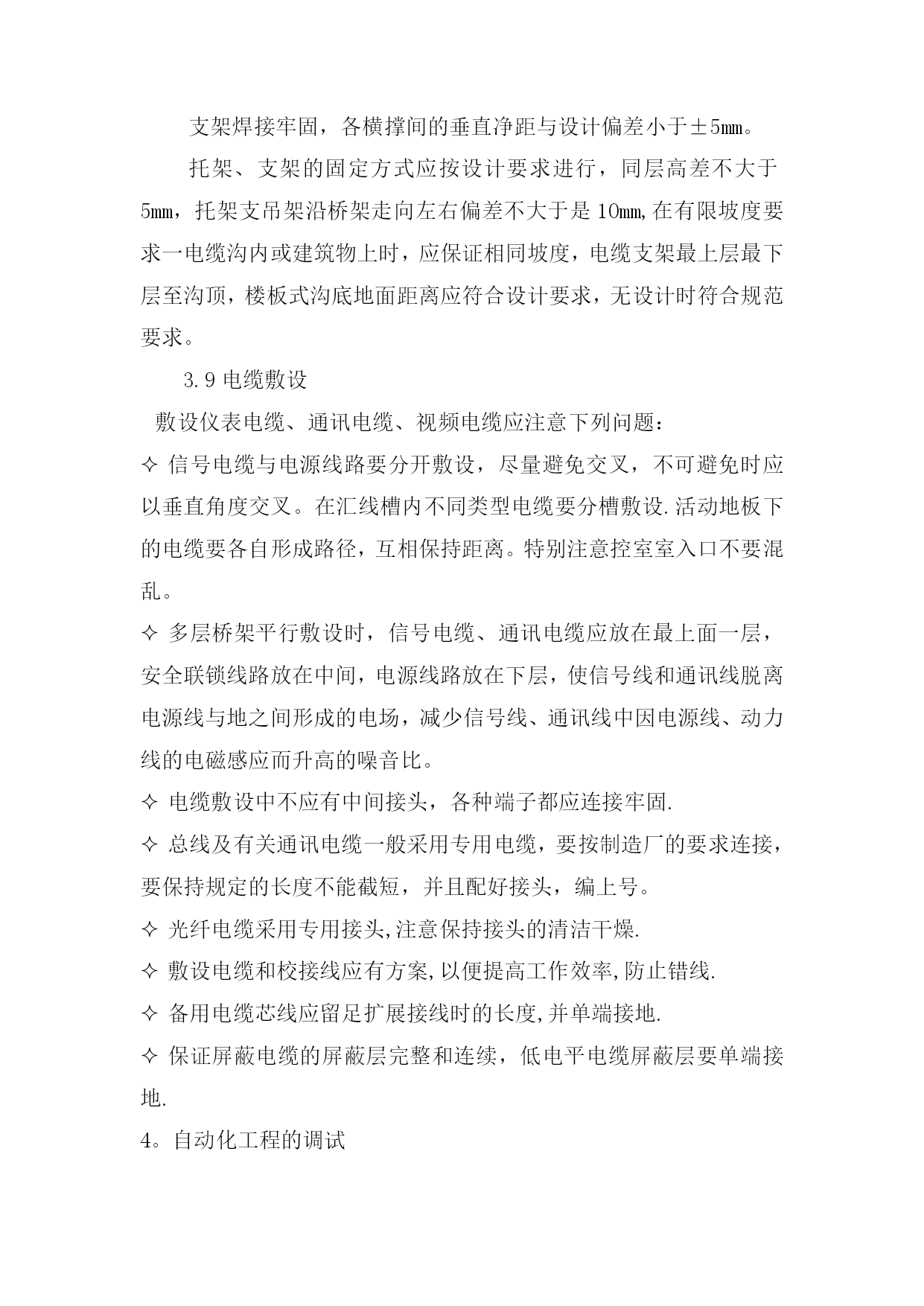

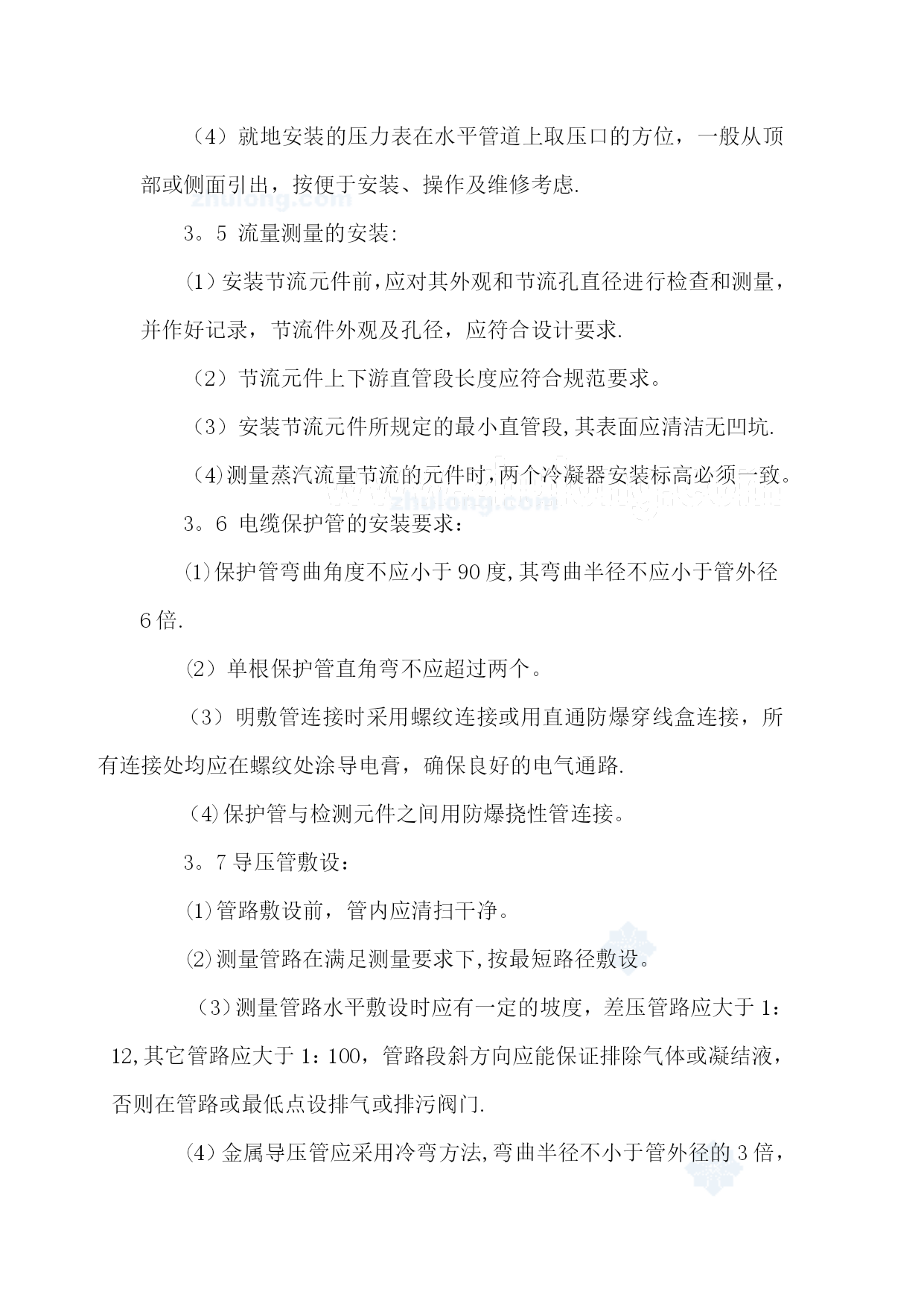

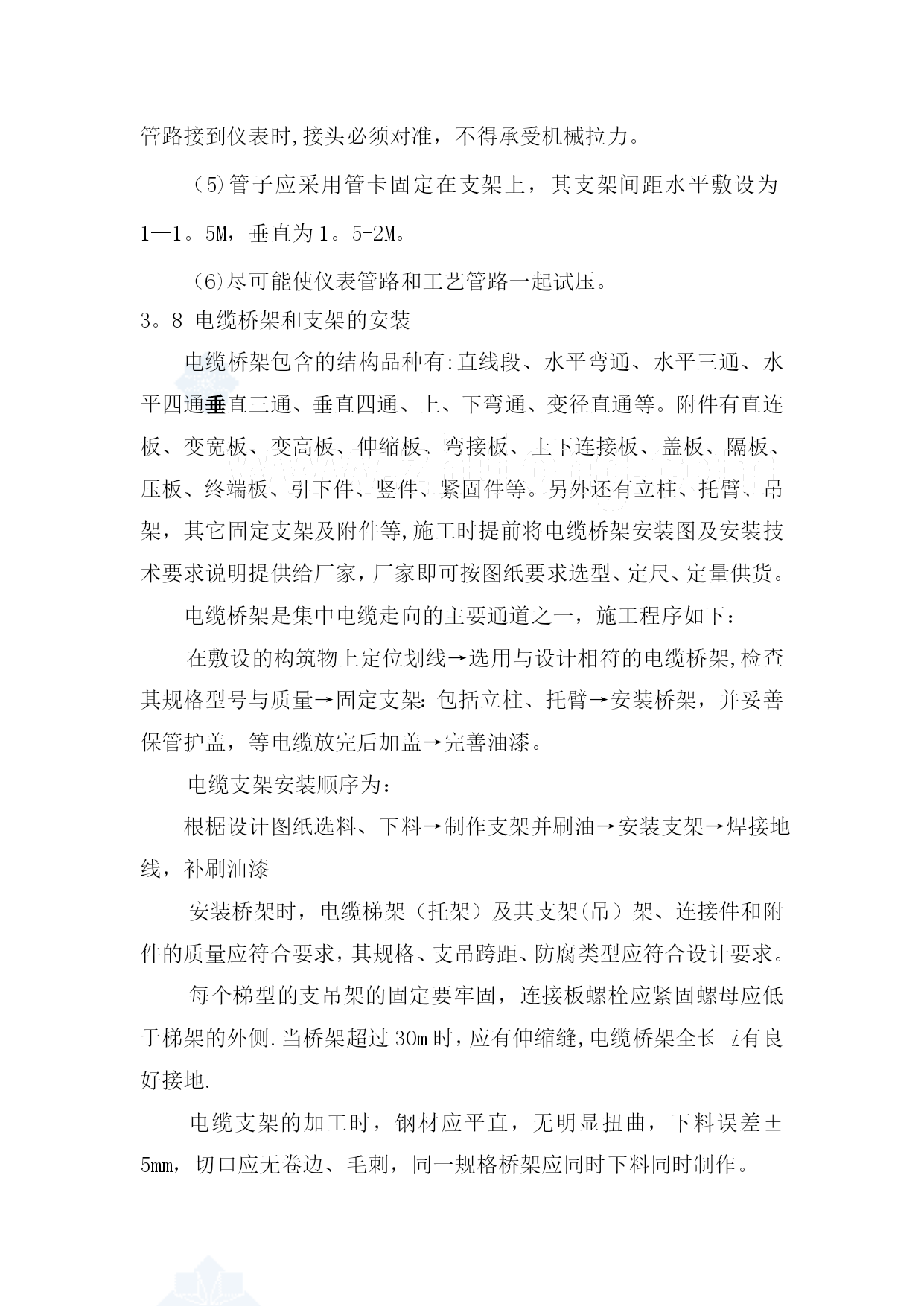

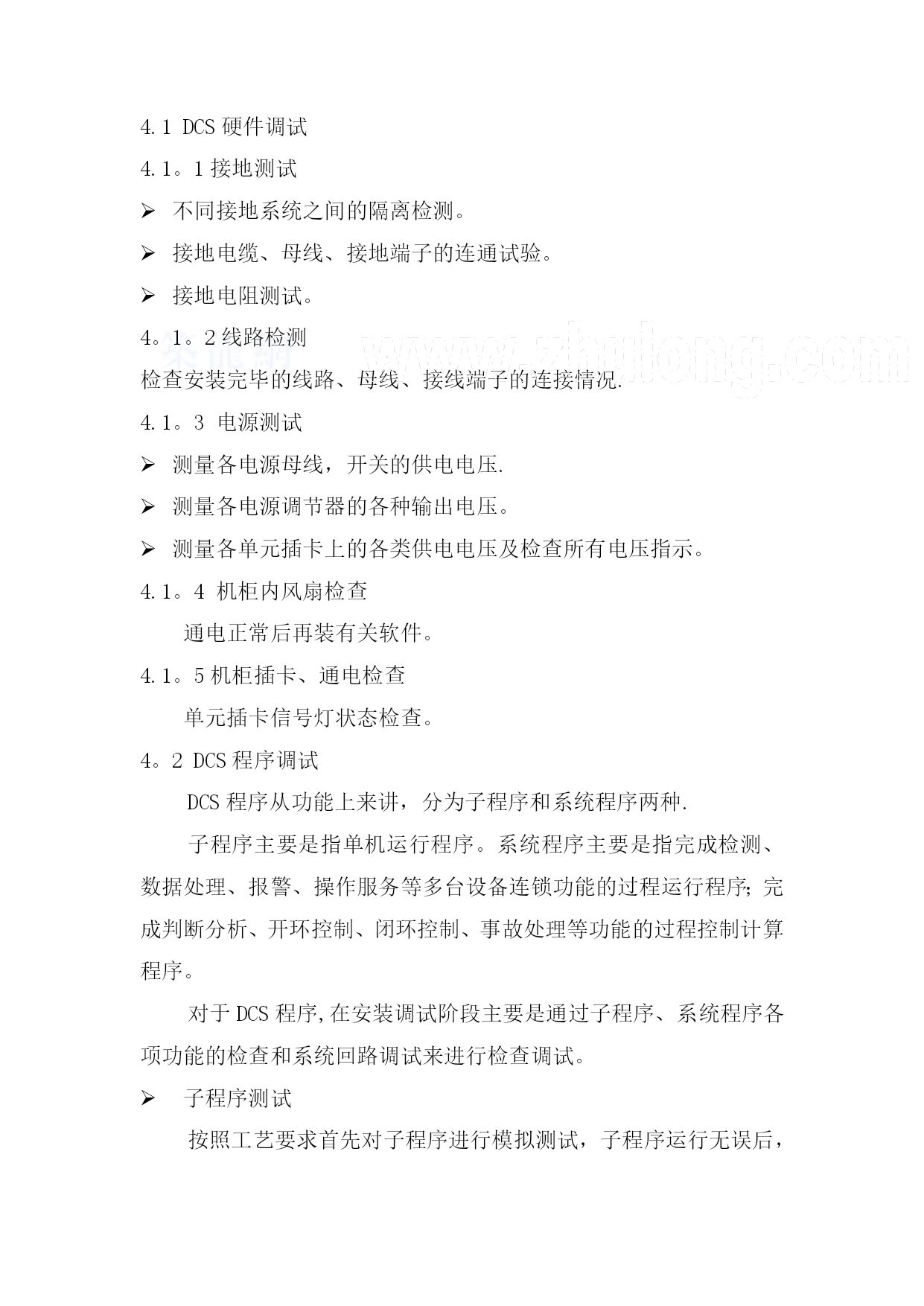

自控系统施工方案(可以直接使用，可编辑优秀版资料，欢迎下载）南京惠能电控自动化系统施工方案1.自控系统概述炼焦过程中需检测的主要工艺参数有:含氧量、温度、流量、压力、液位等，检测仪表相应有：热电偶（阻)、压力变送器、流量变送器、物位变送（传感)器、氧量变送（传感）器、热值分析仪等。自控系统采用DCS控制系统，包括DCS主机柜、远程I/O控制柜等。2。施工准备2.1组织施工技术人员认真阅读图纸和图纸说明，做好阅读记录,特别是要弄清楚下列问题：管、线、槽的走向、标高和有无预埋等是否确切明了.管、线、槽的过墙连接方式是否交待清楚。电缆槽（桥架）的支架是现场制作还是随桥架一起供货。管、线、槽的支架制作要求和安装要求是否明确.一次仪表的安装是否有明确要求。仪表加工件是否详细清楚。控制电缆、屏蔽电位、通讯电缆、补偿电缆、专用电缆的敷设方式有无特殊规定和明确要求.DCS系统的盘、台、箱、柜有无防尘、防潮、防震等的特殊要求。接地种类和方式是否明确.穿线管、导压管、各种现场制作支架的油漆颜色是否有明确要求等等.2。2参加图纸会审通过会审把专业之间的交叉、衔接问题,设备、材料、加工件不明确的问题，DCS安装调试界面划分问题，核心设备、贵重仪器的交接、保管、防护问题要落实清楚.2.3编制施工图预算、加工件预算和材料预算依据图纸、会审记录、经审批的施工方案、施工安全技术措施和文明施工措施，编制施工图预算、加工件预算和材料预算.加工件预算包括绘制加工件图纸、编制加工件材料明细和加工要求等内容,为委托加工和编制材料预算提供必要的准备。2。4制订资源配置计划依据施工图预算和经审批的施工方案制订详细劳动力配置计划和施工机具、标准仪器配置计划.2.5技术交底施工前要向施工人员进行包括施工验收规范、施工技术、安全技术措施、文明施工措施、降低成本措施等内容的全面技术交底。施工中还要根据工程特点和进度向施工人员及时进行贵重仪器、特殊设备的安装、调试方法的重点技术交底.系统调试和试运转前还要进行专项技术交底。通过交底，使调试和试车人员弄清技术要求、技术标准和试验方法。3自动化工程施工方法3。1施工总程序表3.2一次元件安装总体要求:（1）确定仪表位置时应考虑测量方便，操作和维护方便。（2）确定仪表位置时应避开受机械损失或振动的地方，易遭受热辐射的地方；腐蚀和多尘环境、安全阀周围。（3）一次元件、变送器应先检验后安装.(4）仪表安装前应外观完整，附件齐全,并按设计规定检查仪表的位号、型号、规格及材质.(5）直接安装在工艺管道上的仪表,宜在工艺管吹扫、清洗后、试压前安装，仪表外壳上箭头的指向应与被测介质的流向一致.仪表上的轴线应与工(7）现场指示表应安装在易观察的地方。艺管道一致,固定时应使其受力均匀。(6)直接安在工艺设备或管道上的仪表安装完毕后应随同工艺一起进行耐压试验。3.3取温部件的安装：(1)热电偶、热电阻安装时，应远离磁场.（2)温度取源部件应垂直工艺管线或逆着介质流向。（3）在直径小于76mm的管道上安装测温部件时，应采用装扩大管的方法。（4)温度取源部件的安装位置应选在介质变化灵敏和具有代表性的地方，不宜选在阀门等阻力部件附近和介质流速成孔角处及振动较大的地方。3.4、取压部件的安装:（1)压力取源部件的安装位置应选在介质流速稳定的地方。（2）压力取源部件与温度取源部件在同一管道段上时，应安装在测温部件的上游侧。(3）压力取源部件的顶部不应超出工艺设备或管道内壁。（4）就地安装的压力表在水平管道上取压口的方位，一般从顶部或侧面引出，按便于安装、操作及维修考虑.3。5流量测量的安装:(1）安装节流元件前，应对其外观和节流孔直径进行检查和测量，并作好记录，节流件外观及孔径，应符合设计要求.（2）节流元件上下游直管段长度应符合规范要求。（3）安装节流元件所规定的最小直管段,其表面应清洁无凹坑.（4)测量蒸汽流量节流的元件时，两个冷凝器安装标高必须一致。3。6电缆保护管的安装要求：(1)保护管弯曲角度不应小于90度,其弯曲半径不应小于管外径6倍.(2）单根保护管直角弯不应超过两个。（3）明敷管连接时采用螺纹连接或用直通防爆穿线盒连接，所有连接处均应在螺纹处涂导电膏，确保良好的电气通路.（4)保护管与检测元件之间用防爆挠性管连接。3。7导压管敷设：(1)管路敷设前，管内应清扫干净。(2)测量管路在满足测量要求下,按最短路径敷设。（3）测量管路水平敷设时应有一定的坡度，差压管路应大于1：12,其它管路应大于1：100，管路段斜方向应能保证排除气体或凝结液，否则在管路或最低点设排气或排污阀门.(4）金属导压管应采用冷弯方法,弯曲半径
