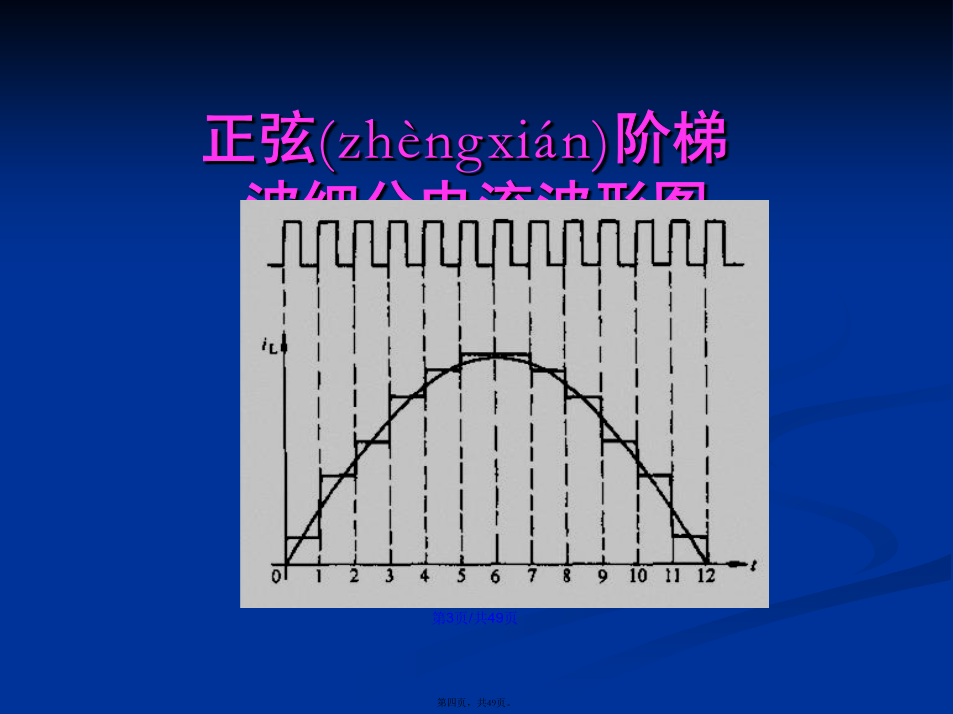

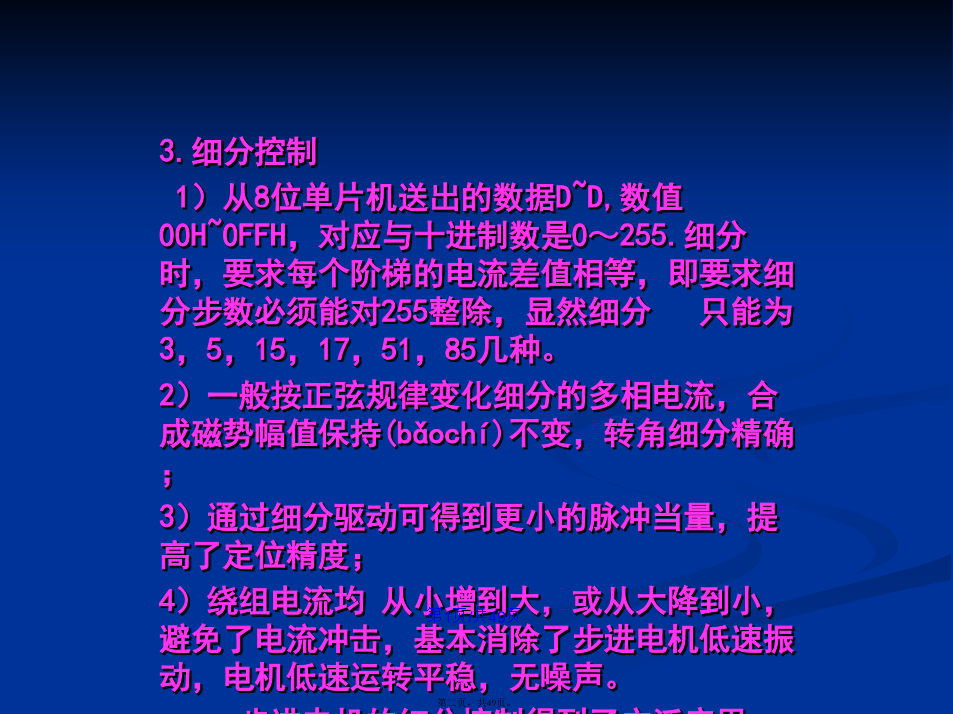

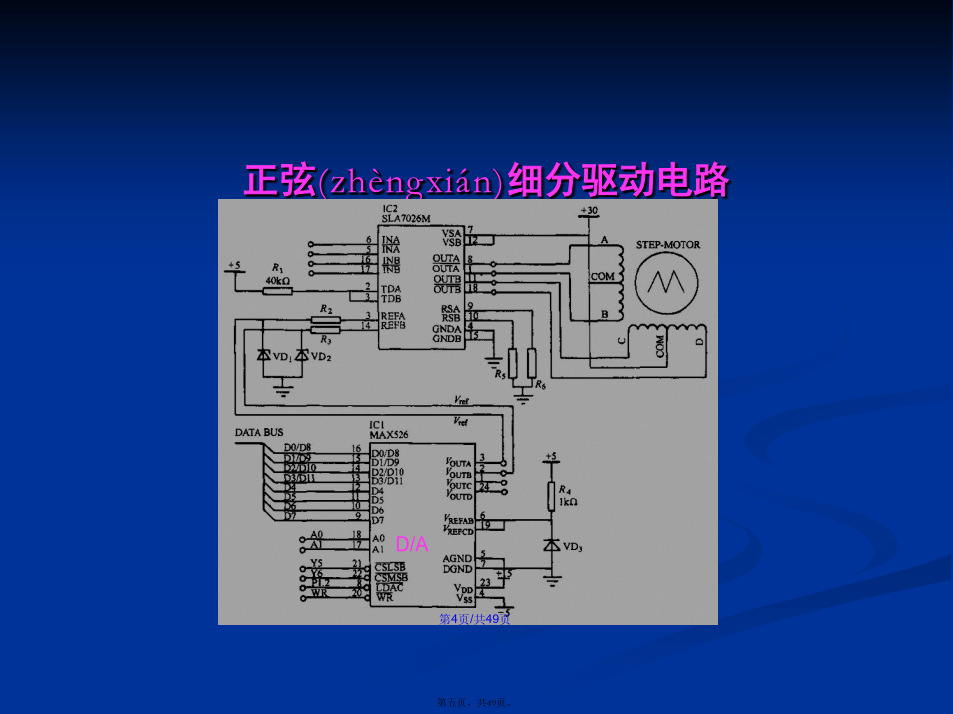

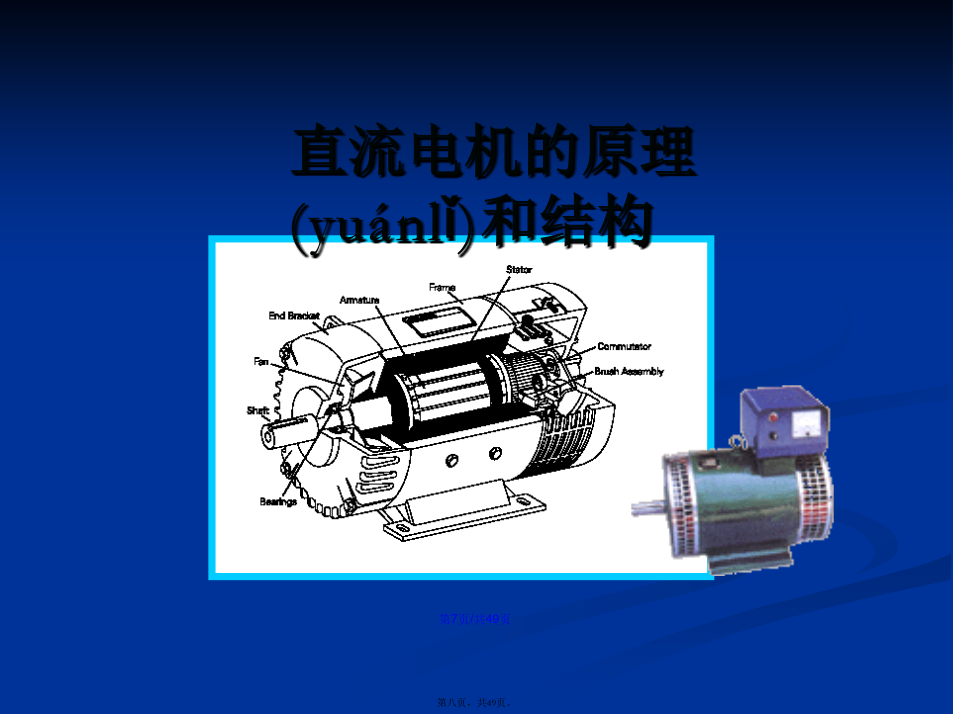

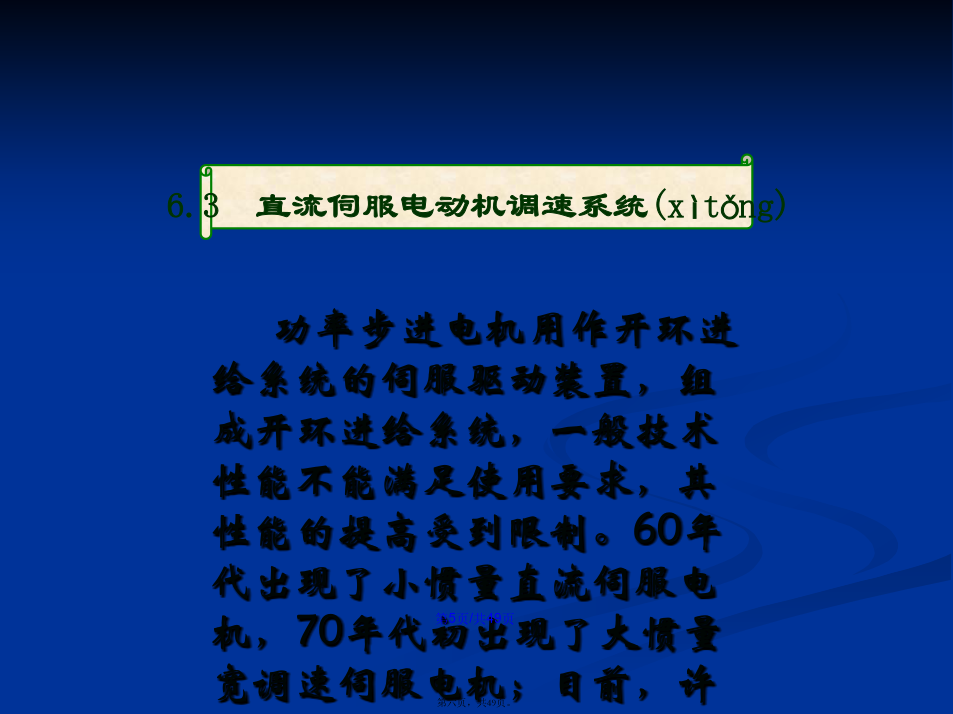

会计学3.细分控制1）从8位单片机送出的数据D~D,数值00H~0FFH，对应与十进制数是0～255.细分时，要求每个阶梯的电流差值相等，即要求细分步数必须能对255整除，显然细分只能为3，5，15，17，51，85几种。2）一般按正弦规律变化细分的多相电流，合成磁势幅值保持不变，转角细分精确；3）通过细分驱动可得到更小的脉冲当量，提高了定位精度；4）绕组电流均从小增到大，或从大降到小，避免了电流冲击，基本消除了步进电机低速振动，电机低速运转平稳，无噪声。步进电机的细分控制得到了广泛应用。四相步进电机线型规律细分电流(diànliú)时序图正弦(zhèngxián)阶梯波细分电流波形图正弦(zhèngxián)细分驱动电路功率步进电机用作开环进给系统的伺服驱动装置，组成开环进给系统，一般技术性能不能满足使用要求，其性能的提高受到限制。60年代出现了小惯量直流伺服电机，70年代初出现了大惯量宽调速伺服电机；目前，许多数控机床(shùkònɡjīchuánɡ)采用大惯量直流伺服电机。直流电机的用途定子和转子直流电机电枢绕组结构直流电机电刷和换向器结构直流电机电刷结构直流电机的物理模型6.3.1直流伺服电机调速控制直流伺服电机有电磁式、永磁式、杯形电枢式、无槽电枢式、无刷式等。直流伺服电机的结构与直流电机相同，由定子和转子两部分组成。在定子上装有磁极，电磁式伺服电机的定子磁极上有励磁绕组。转子由硅钢片迭积而成，转子上外圆有槽，槽内有中枢绕组，绕组通过换向器和电刷引出。直流伺服电机和普通电机最大区别：电枢长度与直径之比(L/D)比普通直流电机要大；气隙较小。伺服电机的工作原理和普通直流电机相同，当定子中的磁励磁通和转子中的电流相互作用时，会产生电磁转矩驱动电枢转动，恰当地控制转动电枢电流的大小和方向(fāngxiàng)，就可以控制伺服电机转向及转速，当电枢电流“0”，伺服电机停滞不动。即定子磁势Fr垂直于电枢(diànshū)绕组磁势Ff→产生电磁转矩T电磁转矩为：T＝CmφIa式中：Cm——转矩常数(Cm＝PN/(2πa)p：磁极对数N：电枢绕组总导体数a：并联支路对数Φ——电机的主磁通Ia——电枢电流电压平衡(pínghéng)方程为：E＝Ud－IaRa(Ud:电枢电压Ud=Uc=U控制电压)式中：E——电枢感应电动势E＝CeΦnCe＝PN/(60a)联立上三式得到从上式知，电机调速有三种方法：1）改变电枢电压U（电枢法）2）改变励磁磁通Φ（弱磁调速）3）在电枢回路中接电阻Rt改变(gǎibiàn)端电压调速（1）降压的特性是一簇与固有特性平行的直线，无论是满载、轻载还是空载都有明显的调速效果。弱磁调速弱磁调速特点改变电枢(diànshū)回路电阻调速串电枢(diànshū)电阻调速6.3.2直流伺服电机/2.动特性定义：电枢加上阶跃电压时，转子速度随时间的变化规律为为伺服电机的动特性。n=f(t)动特性的本质是由过渡过程来描述的。产生过渡过程的原因在于电机存在两种惯性：机械惯性和电磁惯性。机械惯性：由于电机和负载都有惯量(guànliàng)，故转速n不能突变，转动惯量(guànliàng)J是造成机械过渡过程的原因。电磁惯性：由于电机绕组有电感，故电枢电流不能突变，电感式造成电磁惯性的原因。机械惯性和电磁惯性相互影响，构成了电机总过渡过程，一般电磁过渡过程比机械过渡过程短，可忽略。考虑到电感对电枢电流的影响，故动态电压平衡方程为：式中：La——电枢电感在过渡过程中，电磁转矩T除了要克服轴上的总的阻转矩T外，还要克服轴上的惯性力矩，故转矩平衡方程为：式中：Ts---总阻转矩；J---电机及负载的等效转动惯量；ω---转子的角速度。但过渡过程中,T主要用来克服Jdω/dt,Ts所占比例很小,可忽略。所以，式中：τj——机电时间(shíjiān)常数，表示加上电枢电压后，转速达到额定值过程时间(shíjiān)的过渡。τd——电磁时间(shíjiān)常数，表示加上电枢电压后，电枢电流达到额定值的过渡过程时间(shíjiān)。由于τd<<τj，均可忽略，直流伺服电机传递函数G(s)是输出转速与输入电枢电压拉氏变换之比，即从式中知，当t=τj时，n=0.632n0，上升(shàngshēng)到n0的时间当t=3τj时，n=0.95n0，此时过渡过程基本结束，即t=3τj。小结：机械特性的斜率K减小，特性硬，则电机
