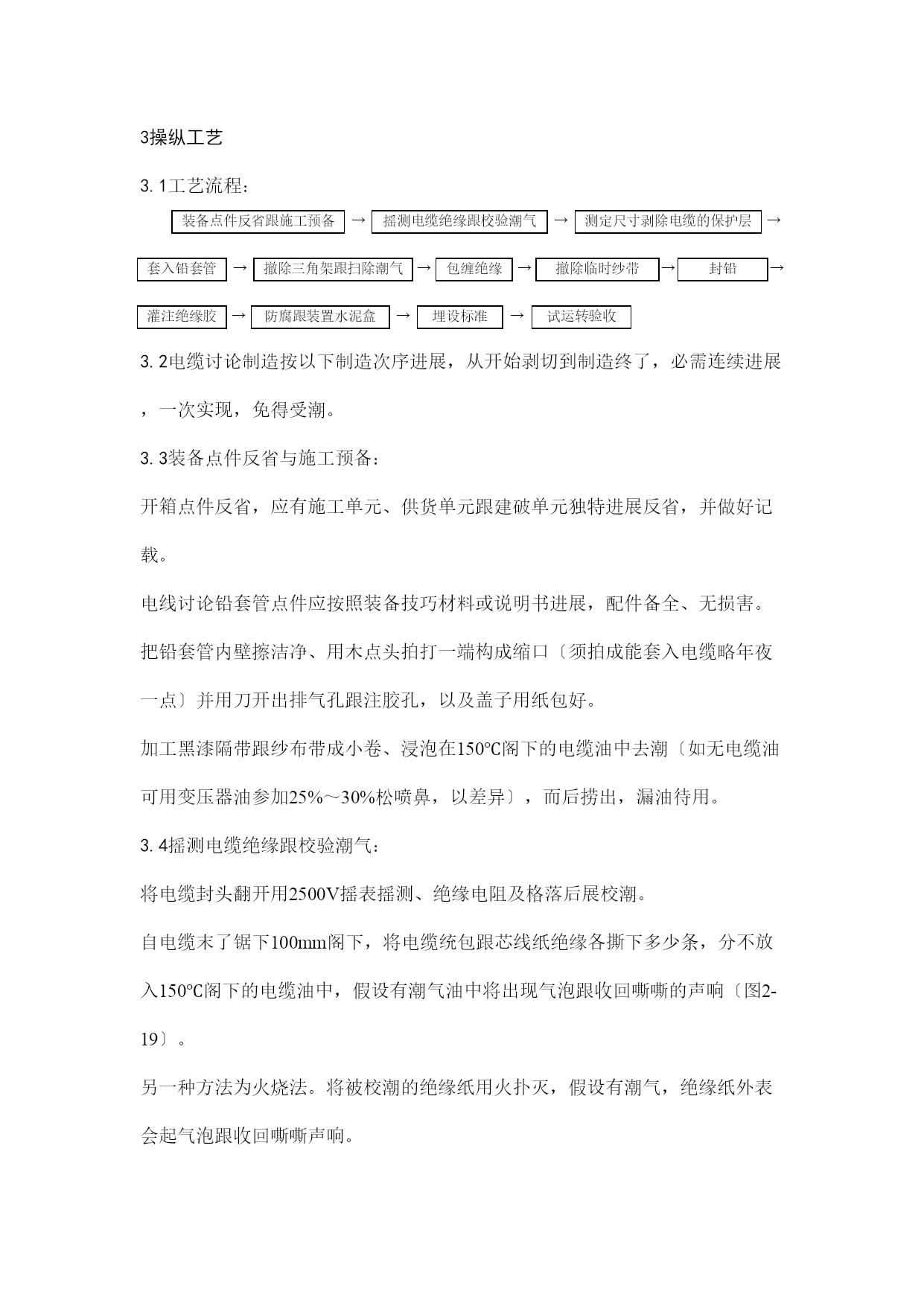

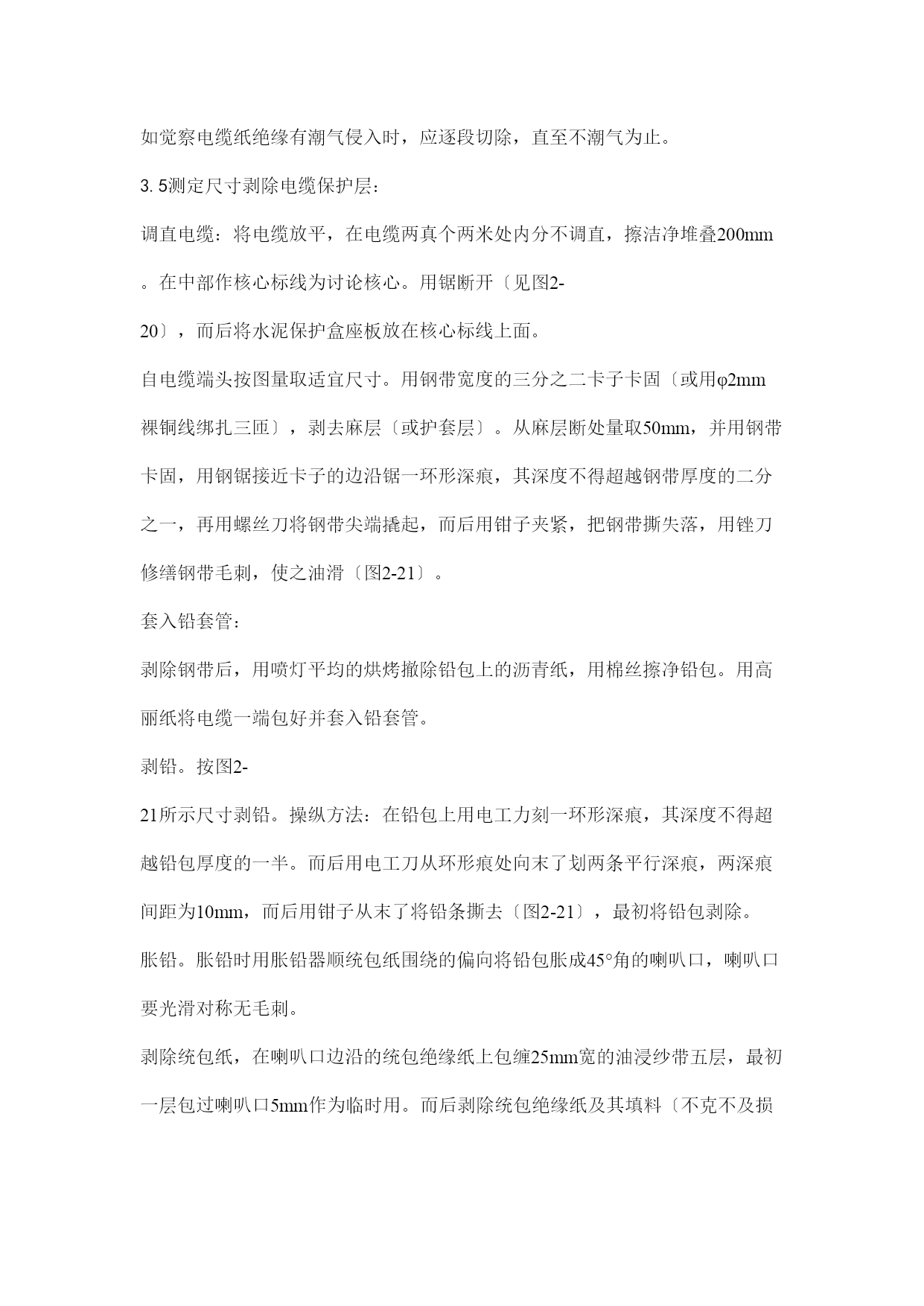

油纸绝缘电缆10〔6〕kV讨论制造1范畴本工艺标准有用于一般产业与民用修建电气装置工程10〔6〕kV油纸绝缘电缆讨论制造。2施工预备2.1装备与材料恳求：电缆讨论外壳必需密封精良，无杂质跟砂眼，内壁光滑整齐，型号规格尺寸必需契合打算恳求。铅套管含纯铅量非常多于99.9%，并能接受25标准年夜气压力实验。绝缘材料必需契合电压品级，并应有实验数据跟出厂及格证〔表2-6〕。电缆绝缘胶运用定型产物，有理化及电气功能的实验跟出厂及格证。2.2要紧机具：制造机具：防风栅栏〔露天功课〕、塑料布、油压接线钳、喷灯、铁壶、珐琅盘、铝锅、铝壶、铝勺、漏斗、漏勺、铰剪、手套、钢锯、锉刀。测试东西：绝缘摇表、钢板尺、温度计及实验仪器等。2.3功课前提：室外电缆两头头制造应选择阴沉无风的气象施工，因此作电线头之前应留意外地的气象预告，其情况温度在+5℃以上。湿度不宜年夜于70%。制造电缆讨论的施工现场四周应坚持洁净跟单调。在四周支好防风栅栏。电缆讨论的制造应由通过专门培训调查及格的操纵职员承当。施工现场应契合平安、消防规则，易燃物要妥当保存。施工现场应备有220V电源跟平安电源。3操纵工艺3.1工艺流程：装备点件反省跟施工预备→摇测电缆绝缘跟校验潮气→测定尺寸剥除电缆的保护层→套入铅套管→撤除三角架跟扫除潮气→包缠绝缘→撤除临时纱带→封铅→灌注绝缘胶→防腐跟装置水泥盒→埋设标准→试运转验收3.2电缆讨论制造按以下制造次序进展，从开始剥切到制造终了，必需连续进展，一次实现，免得受潮。3.3装备点件反省与施工预备：开箱点件反省，应有施工单元、供货单元跟建破单元独特进展反省，并做好记载。电线讨论铅套管点件应按照装备技巧材料或说明书进展，配件备全、无损害。把铅套管内壁擦洁净、用木点头拍打一端构成缩口〔须拍成能套入电缆略年夜一点〕并用刀开出排气孔跟注胶孔，以及盖子用纸包好。加工黑漆隔带跟纱布带成小卷、浸泡在150℃阁下的电缆油中去潮〔如无电缆油可用变压器油参加25%～30%松喷鼻，以差异〕，而后捞出，漏油待用。3.4摇测电缆绝缘跟校验潮气：将电缆封头翻开用2500V摇表摇测、绝缘电阻及格落后展校潮。自电缆末了锯下100mm阁下，将电缆统包跟芯线纸绝缘各撕下多少条，分不放入150℃阁下的电缆油中，假设有潮气油中将出现气泡跟收回嘶嘶的声响〔图2-19〕。另一种方法为火烧法。将被校潮的绝缘纸用火扑灭，假设有潮气，绝缘纸外表会起气泡跟收回嘶嘶声响。如觉察电缆纸绝缘有潮气侵入时，应逐段切除，直至不潮气为止。3.5测定尺寸剥除电缆保护层：调直电缆：将电缆放平，在电缆两真个两米处内分不调直，擦洁净堆叠200mm。在中部作核心标线为讨论核心。用锯断开〔见图2-20〕，而后将水泥保护盒座板放在核心标线上面。自电缆端头按图量取适宜尺寸。用钢带宽度的三分之二卡子卡固〔或用φ2mm裸铜线绑扎三匝〕，剥去麻层〔或护套层〕。从麻层断处量取50mm，并用钢带卡固，用钢锯接近卡子的边沿锯一环形深痕，其深度不得超越钢带厚度的二分之一，再用螺丝刀将钢带尖端撬起，而后用钳子夹紧，把钢带撕失落，用锉刀修缮钢带毛刺，使之油滑〔图2-21〕。套入铅套管：剥除钢带后，用喷灯平均的烘烤撤除铅包上的沥青纸，用棉丝擦净铅包。用高丽纸将电缆一端包好并套入铅套管。剥铅。按图2-21所示尺寸剥铅。操纵方法：在铅包上用电工力刻一环形深痕，其深度不得超越铅包厚度的一半。而后用电工刀从环形痕处向末了划两条平行深痕，两深痕间距为10mm，而后用钳子从末了将铅条撕去〔图2-21〕，最初将铅包剥除。胀铅。胀铅时用胀铅器顺统包纸围绕的偏向将铅包胀成45°角的喇叭口，喇叭口要光滑对称无毛刺。剥除统包纸，在喇叭口边沿的统包绝缘纸上包缠25mm宽的油浸纱带五层，最初一层包过喇叭口5mm作为临时用。而后剥除统包绝缘纸及其填料〔不克不及损害芯线绝缘纸〕，并在电缆芯绝缘纸上顺偏向以半堆叠方法包一层油浸纱带，包至距端头二分之一衔接收长度加5mm。装置三角木架。将架外端距喇叭口110～120mm处用油浸纱带扎紧，而后把三芯弯成一个任务空隙，其空隙宽50mm，要成活弯，不得弯伤绝缘纸〔图2-22〕。校正刻铅尺寸，锯齐电缆芯线。自胀铅喇叭口处向末了量铅套管长度的二分之一减35mm〔焊接减25mm〕，将过剩的芯线锯失落。压接衔接收。从三芯末了量取衔接收长度二分之一加10mm处去失落绝缘纸〔最初二层绝缘纸用手撕失落，免得损害导线〕，用汽油棉纱把导线与衔接收擦净，将导线与衔接收压牢并去失落毛刺。3.7撤除三角架跟扫除潮气撤除三角架及各芯线上的油浸带，撕去相色纸，用棉纱沾酒精把芯线擦净，而后用事前加热到150℃电缆油从两头征询核心进展去潮处置〔从电缆的统包处向核心去潮〕，而后
