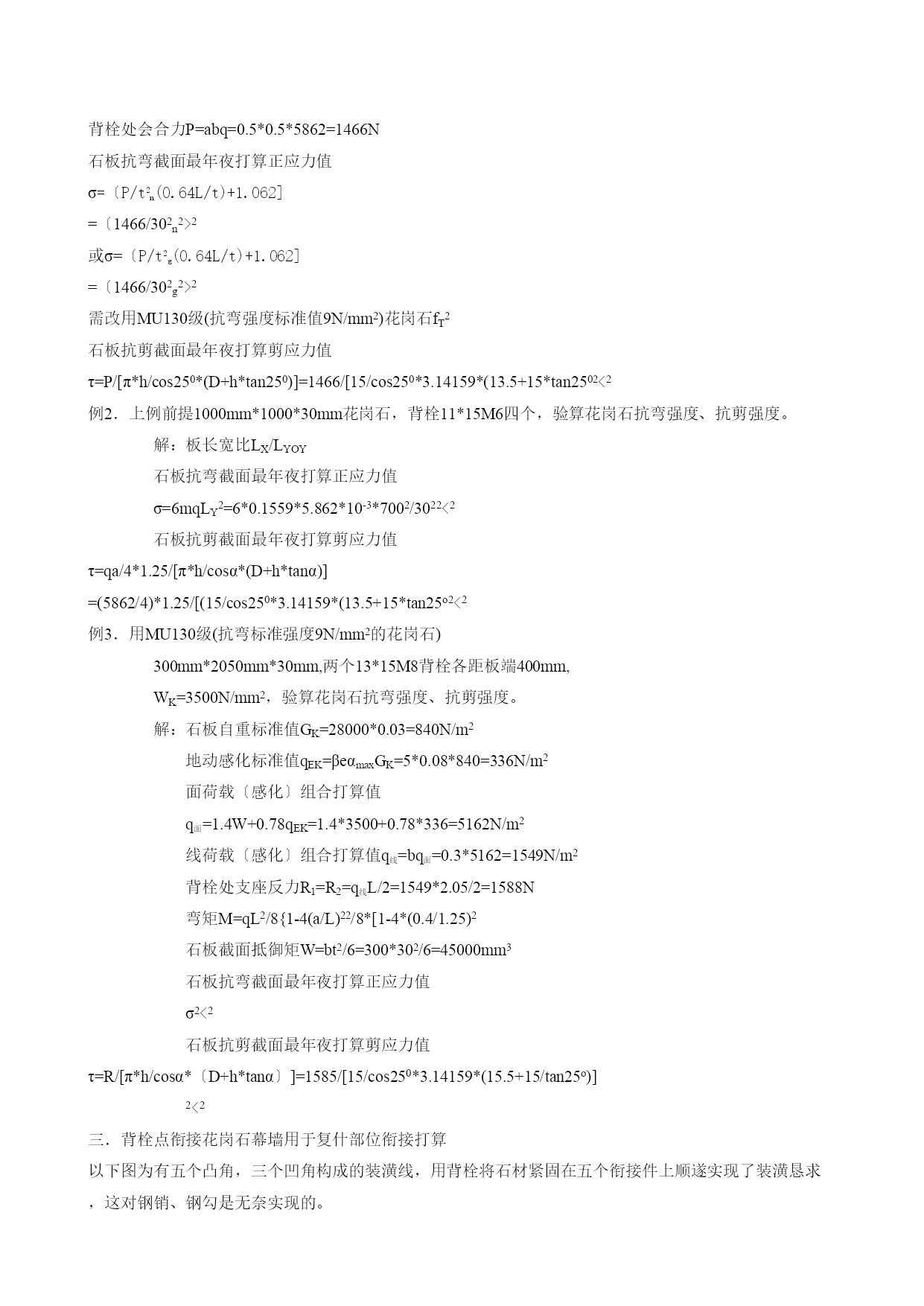

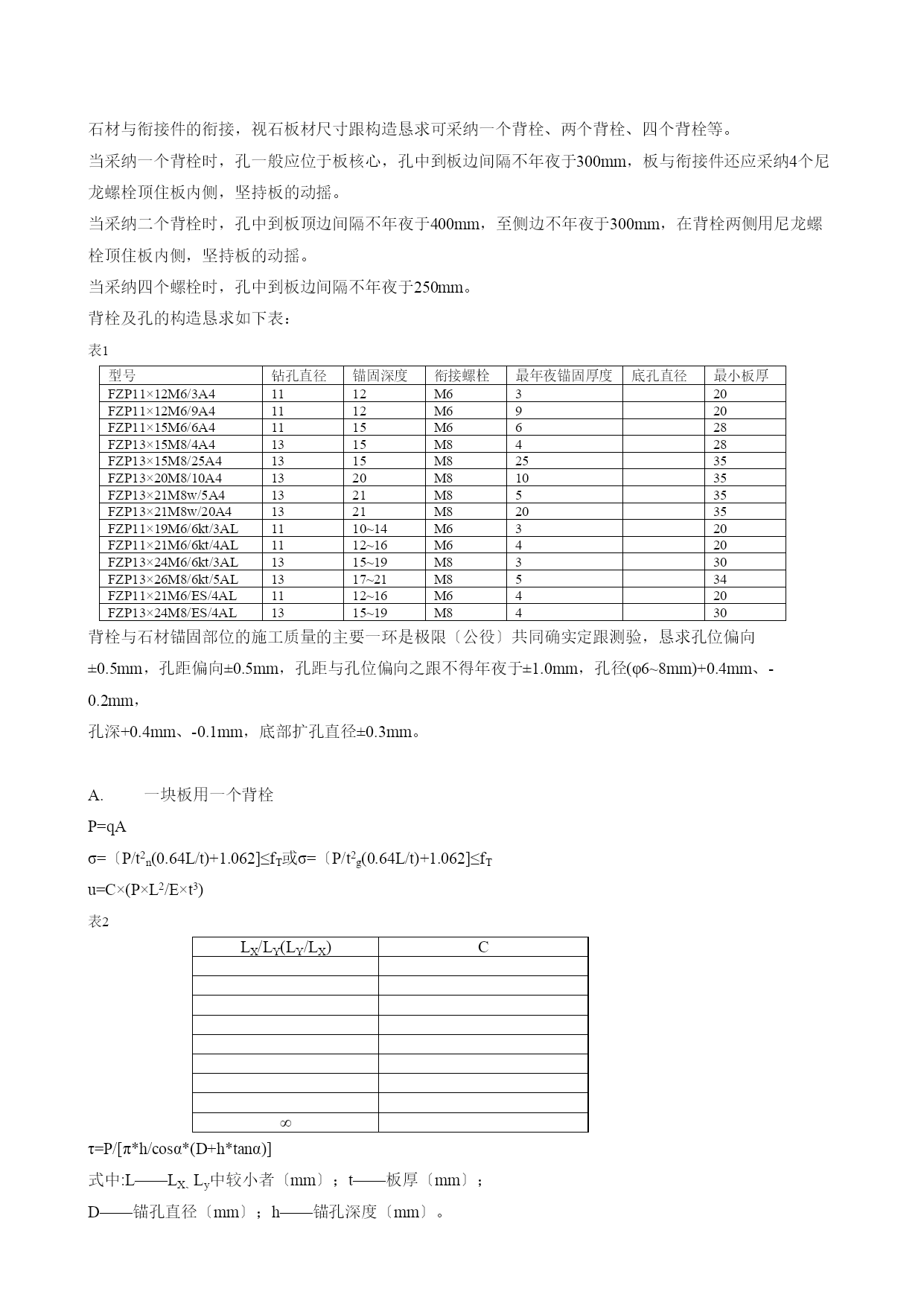

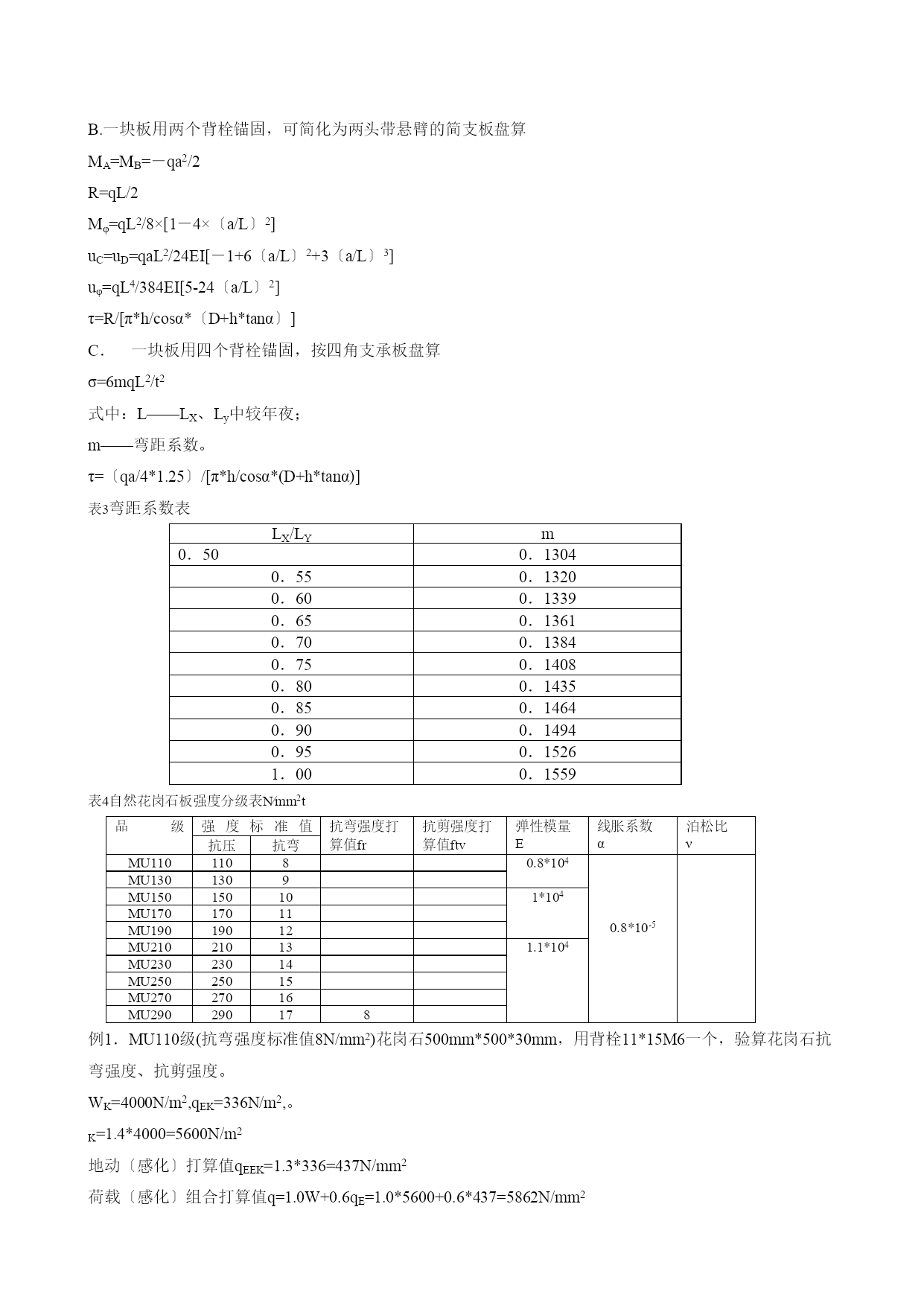

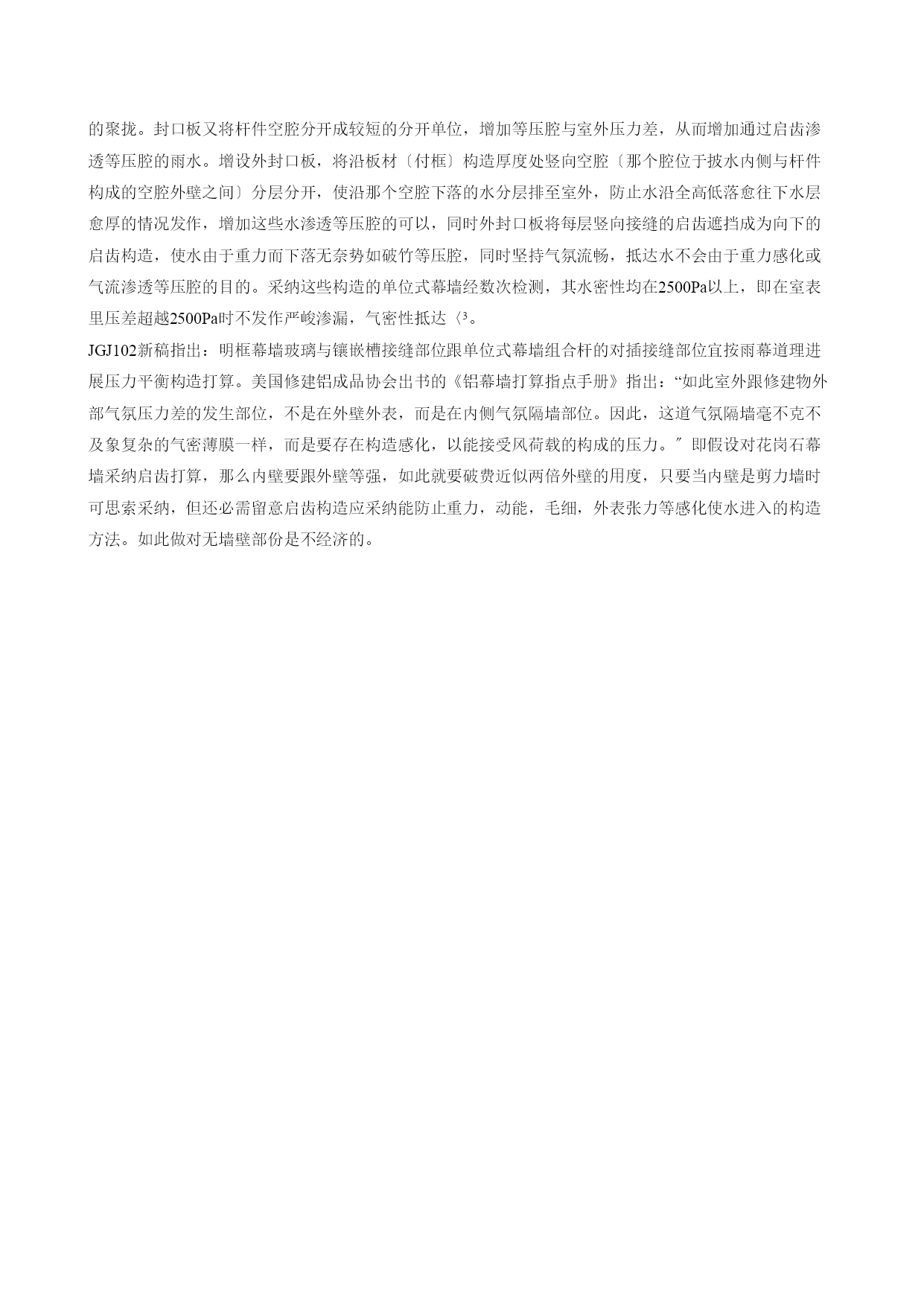

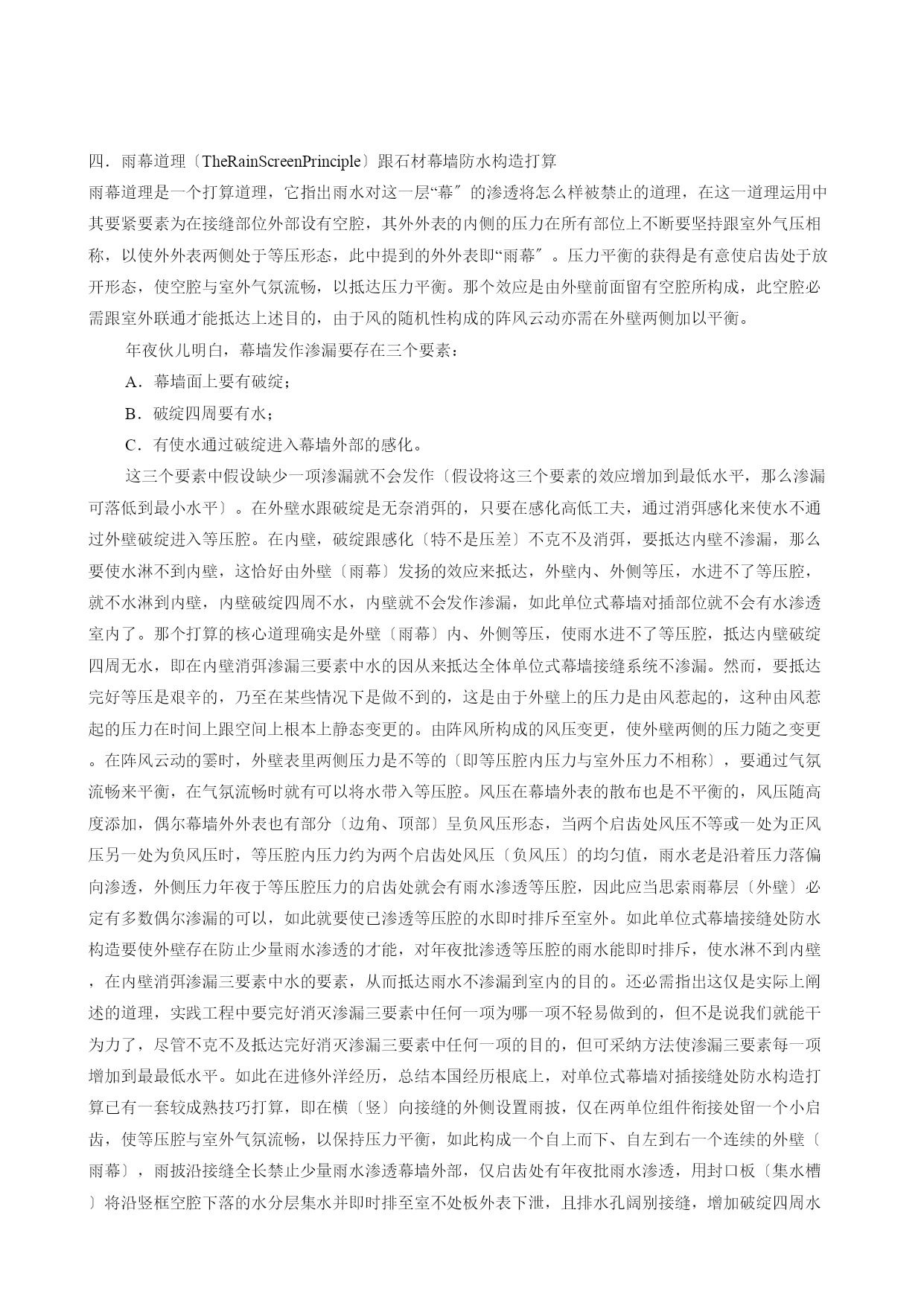

背栓点衔接花岗石幕墙概述用背栓点衔接花岗石幕墙进展修建外饰面花岗石施工是修建外饰面施工技巧的严峻打破，它开避了石材幕墙施工工艺的新纪元。使石材幕墙有了宽敞的运用范畴，即任何修建物、任何高度、任何部位、任何构造方式都可以采纳背栓点衔接花岗石幕墙。背栓点衔接花岗石幕墙的背栓仅用作石板材与衔接件的紧固件，如此衔接件可按需求灵敏打算，而钢销式，短槽式，通槽式的钢销〔钢钩〕既跟横梁〔破柱〕衔接，又跟石材衔接，它的运用部位跟方法带有特别年夜范围性，背栓点衔接方法为石材幕墙跟玻璃〔金属〕幕墙组分解组合幕墙制造了前提，即在统一破柱上可左面装置玻璃幕墙，左面装置石材幕墙，在统一横梁上，可下面装置玻璃幕墙，下面装置石材幕墙。背栓点衔接花岗石幕墙已有二十多年汗青，我国在二十世纪九十年月开始运用。1998年建成的上海中银年夜厦〔浦东国际金融年夜厦〕高235m，+139m以下采纳了背栓点衔接花岗石幕墙，复盖主体构造外表15000m2，花岗石幕墙〔其构外型式为凸梯形与凸矩形组合〕开展面积22000m2，运用了约3万块花岗石，6万个背栓，花岗石尺寸为〔H××0.3m，花岗石幕墙最高点为139m。1999年建成的上海交银年夜厦采纳的背栓点衔接花岗石幕墙最高标高达196m，天下另有特别多工程采纳了背栓点衔接花岗石幕墙，总用量超越100万m2。“实际是测验真理的独一标准〞，在修建这些幕墙时，除按常规进展风压变形，气氛渗透，雨水渗漏三项物理功能检测外，还对背栓跟背栓锚固石材的衔接部位进展了背栓拉伸实验，背栓锚固石材的拉拔实验，背栓锚固的临时〔8500h〕静载抗剪、抗拉实验，背栓锚固的疲乏实验，以及背栓点衔接花岗石幕墙的抗震功能振动台实验，积存了少量实验参数，证明了背栓点衔接花岗石幕墙有特别高的牢靠性，同时寻出了部分构造改良的偏向。下面进展详细讨论：1.背栓拉伸实验。从调查材料看出，背栓的材质与A2-70不锈钢螺栓邻近，其极限抗拉强度濒临700N/mm2，非比例伸长应力年夜于480N/mm2，一颗φ12mm〔φ8mm、φ222)，其极限拉伸强度为59KN(25.6KN、14KN)是背栓锚固石材拉拔力的2.5倍~10倍,也确实是说背栓锚固石材只会是石材冲切毁坏，因此只需选对背栓的钢号就行了。k=μfσf，背栓抗拉强度打算值按GB50017可取为ftb=fub/2.174，抗剪强度打算值fvb=fub/2.857。现在有的厂商供应的参数，取fk=ufσf.及抗拉材料分项系数1.8,跟抗剪材料分项系数3.2跟GB50068跟GB50017不分歧,GB50068第1.0.3条规则：“制订构造荷载标准以及钢构造打算标准-----等打算标准应遵守本标准的规则〞。我团体看法仍然按GB50068履行。2.锚固件抗拉拔承载才能实验，从实验情况看背栓与石材的锚固处全体是石材冲切毁坏，毁坏形态为石材锥度毁坏，阻碍毁坏的要素有背栓直径，背栓锚深，石材本身强度，此中锚深阻碍最直截了当，同时当锚深即是小于12mm时，承载才能毁坏的团聚性较年夜，经回归统计，抗拉拔承载才能按锚深的指数1.5增加，基材强度对破拉拔承载才能按指数0.5增加，6mm背栓衔接抗拉拔承载才能为4.5KN~8KN，φ8mm背栓抗拉拔承载才能为5KN~10KN，φ12mm背栓抗拉拔承载才能为6KN~12KN。上述为承载才能标准值，立即拉拔实验后果进展数理统计，将均匀值减去1.645倍标准差，前述锚深≤12mm团聚性较年夜，其标准差也年夜，按fK=μfσf盘算已思索了团聚性，不用再用系数折减。其打算值fTV=fK/2.143/2。.对只进展了石材抗压〔抗弯〕实验的工程可用应力法盘算抗剪强度：τ=P/[π*h/cosα*(D+h*tanα)]≤fT3、锚固件锚固的临时静载实验锚固件临时静载实验，测试背栓锚固差异强度的基材在临时静载下的位移松动及徐变功能，打算实验时间为一年〔8500H〕，实验分临时荷载抗剪实验跟抗拔实验，抗剪实验是指背栓在接受荷载抗剪感化下经8500H后，对受拉试件做极限拉拔力实验与未经临时荷载实验的试件作比照，实验后果说明抗剪功能精良，除加载初期不雅看到较小因装配空隙位移〔≤0.3mm〕外未见其余毁坏，在临时抗拉拔实验中未见毁坏跟清楚位移。说明背栓与石材的衔接即便在临时外荷载下感化也有特别年夜的牢靠性。4、锚固件锚固的荷载疲乏实验，即重复荷载的疲乏实验。在正压300万次+负压300万次来去能源载荷耐疲乏度实验中，对带尼龙塑料套垫的背栓在栓与孔之间起到三向隔震减震效应，在打击感化下起到缓冲感化，使背栓锚固衔接部位在数百万次微弱来去能源荷载耐疲乏实验中未见破坏跟清楚位移，而单切面背栓由于背栓本身运动，在来去能源的压、拉感化下，最差的在126次负压毁坏，因此可以看出背栓最好要带尼龙套垫，
