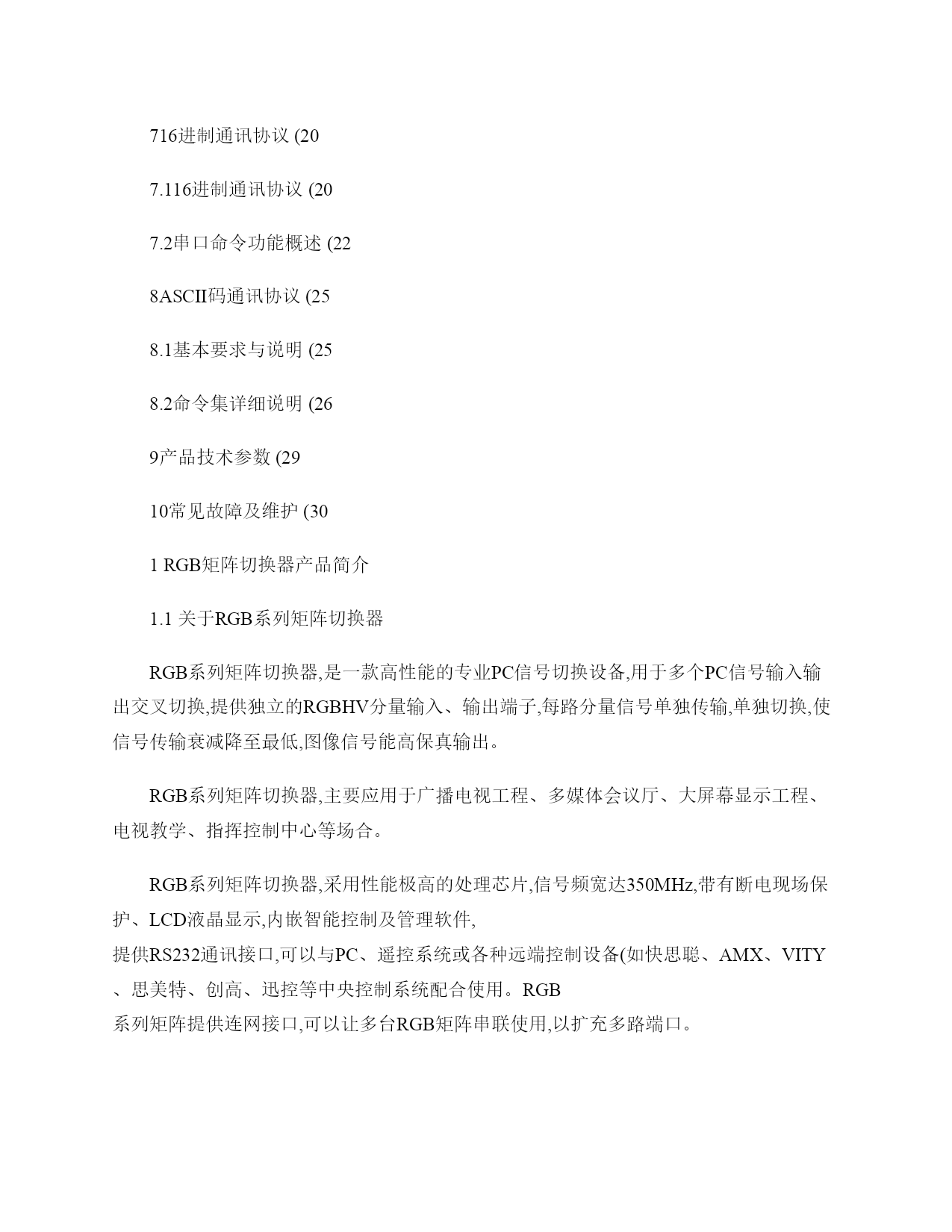

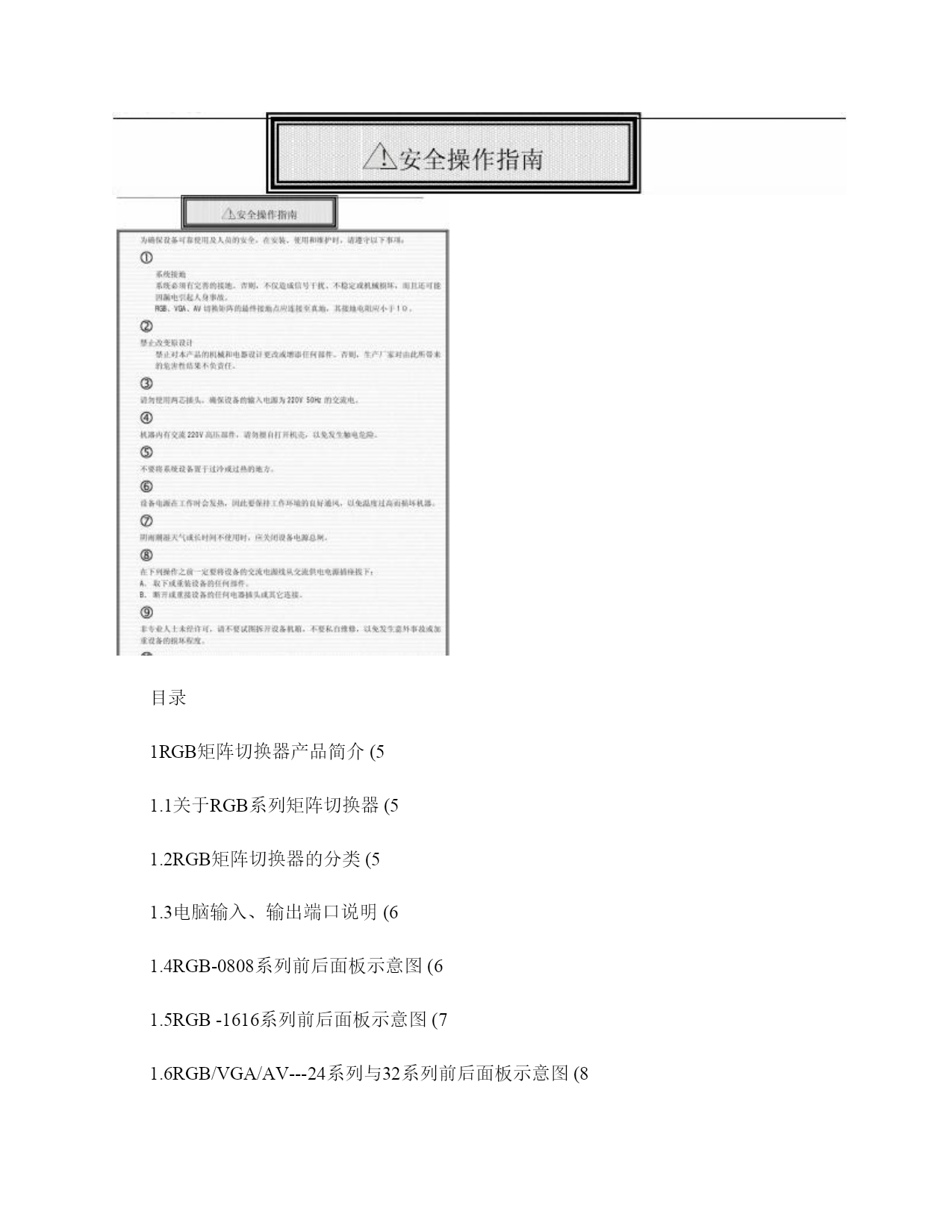

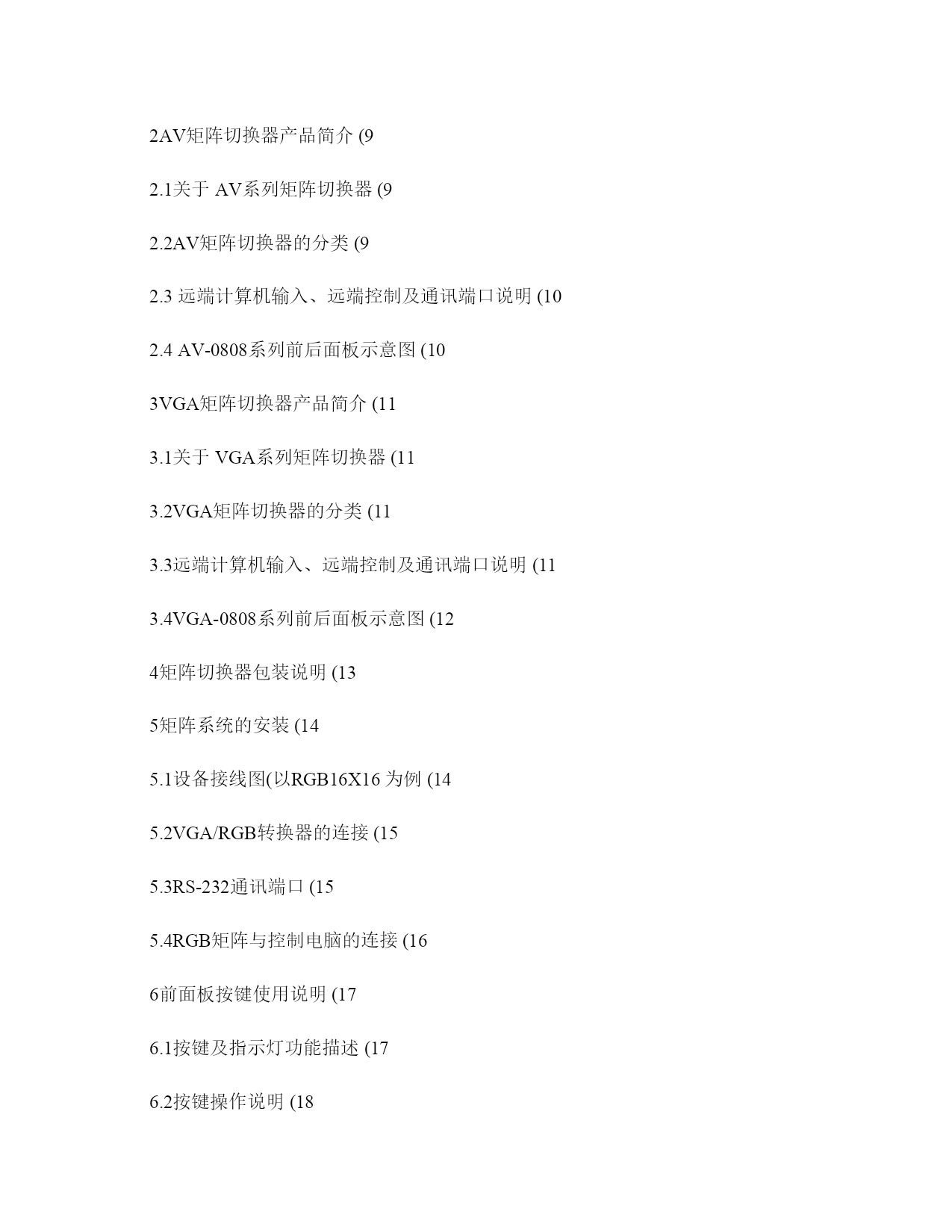

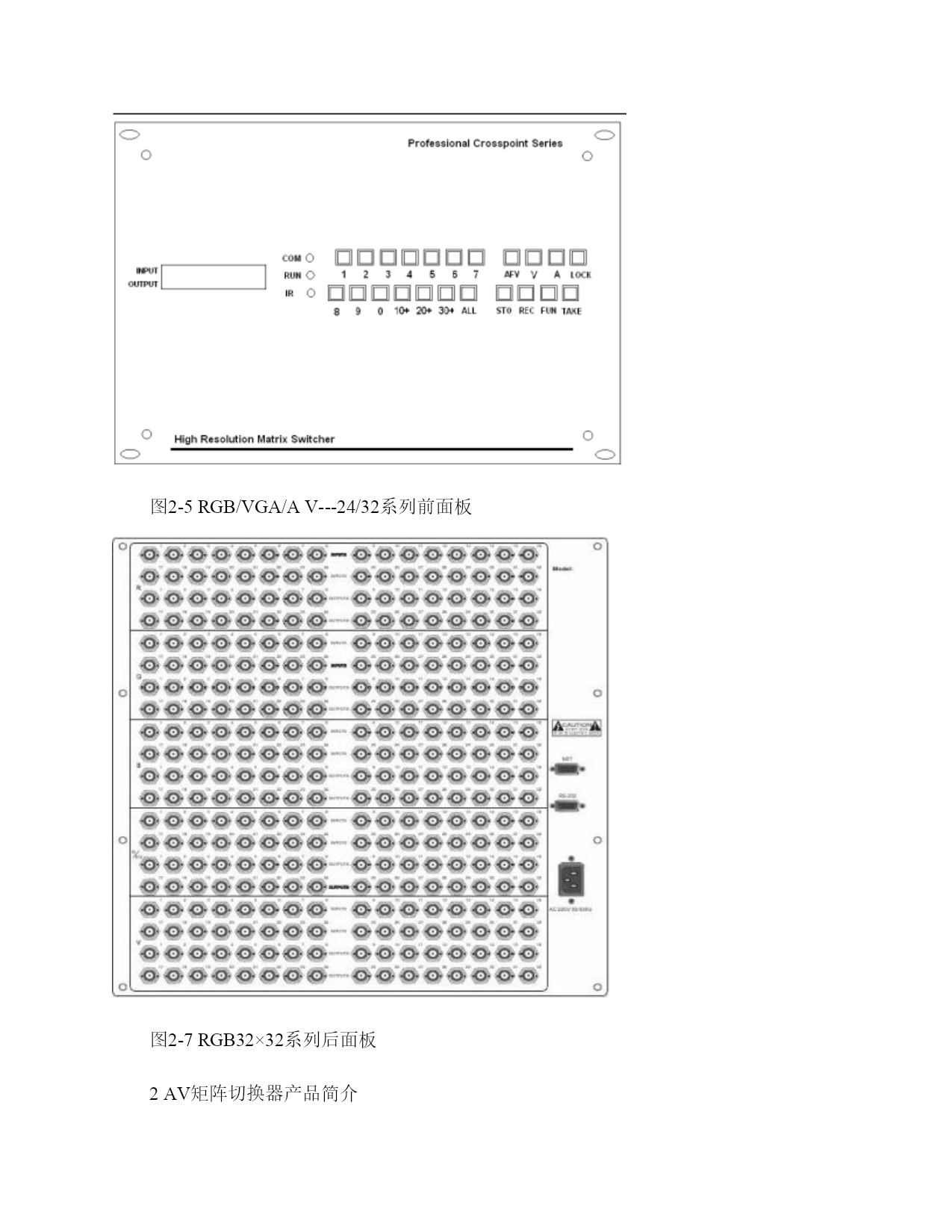

矩阵手册（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）ProgrammableMatrixSystem用户手册在使用本系统前,请详细阅读本说明书.并请保管好该手册注意:《矩阵切换器用户手册》以其中一个矩阵型号为例作为使用说明,并可作为其它型号的矩阵用户手册。本手册只作为用户操作指示,不作为维修服务用途。其所述功能截止日期为2021年5月,该日期之后因矩阵版本不断更新,矩阵的实际使用可能会与本手册的内容有出入,这种情况将不属错漏,将根据实际情况另作书面说明。目录1RGB矩阵切换器产品简介(51.1关于RGB系列矩阵切换器(51.2RGB矩阵切换器的分类(51.3电脑输入、输出端口说明(61.4RGB-0808系列前后面板示意图(61.5RGB-1616系列前后面板示意图(71.6RGB/VGA/AV---24系列与32系列前后面板示意图(82AV矩阵切换器产品简介(92.1关于AV系列矩阵切换器(92.2AV矩阵切换器的分类(92.3远端计算机输入、远端控制及通讯端口说明(102.4AV-0808系列前后面板示意图(103VGA矩阵切换器产品简介(113.1关于VGA系列矩阵切换器(113.2VGA矩阵切换器的分类(113.3远端计算机输入、远端控制及通讯端口说明(113.4VGA-0808系列前后面板示意图(124矩阵切换器包装说明(135矩阵系统的安装(145.1设备接线图(以RGB16X16为例(145.2VGA/RGB转换器的连接(155.3RS-232通讯端口(155.4RGB矩阵与控制电脑的连接(166前面板按键使用说明(176.1按键及指示灯功能描述(176.2按键操作说明(18716进制通讯协议(207.116进制通讯协议(207.2串口命令功能概述(228ASCII码通讯协议(258.1基本要求与说明(258.2命令集详细说明(269产品技术参数(2910常见故障及维护(301RGB矩阵切换器产品简介1.1关于RGB系列矩阵切换器RGB系列矩阵切换器,是一款高性能的专业PC信号切换设备,用于多个PC信号输入输出交叉切换,提供独立的RGBHV分量输入、输出端子,每路分量信号单独传输,单独切换,使信号传输衰减降至最低,图像信号能高保真输出。RGB系列矩阵切换器,主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。RGB系列矩阵切换器,采用性能极高的处理芯片,信号频宽达350MHz,带有断电现场保护、LCD液晶显示,内嵌智能控制及管理软件,提供RS232通讯接口,可以与PC、遥控系统或各种远端控制设备(如快思聪、AMX、VITY、思美特、创高、迅控等中央控制系统配合使用。RGB系列矩阵提供连网接口,可以让多台RGB矩阵串联使用,以扩充多路端口。本说明书以RGB1616矩阵为例,其它型号矩阵使用方法,参照RGB1616的使用说明即可。1.2RGB矩阵切换器的分类根据不同场合及不同用户的需求,RGB矩阵系列分为以下几个型号:RGB4X44路RGBHV输入端口4路RGBHV输出端口RGB8X88路RGBHV输入端口8路RGBHV输出端口RGB16X816路RGBHV输入端口8路RGBHV输出端口RGB16X1616路RGBHV输入端口16路RGBHV输出端口RGB24X824路RGBHV输入端口8路RGBHV输出端口RGB24X1624路RGBHV输入端口16路RGBHV输出端口RGB32X832路RGBHV输入端口8路RGBHV输出端口RGB32X1632路RGBHV输入端口16路RGBHV输出端口RGB64X2464路RGBHV输入端口24路RGBHV输出端口RGB64X4864路RGBHV输入端口48路RGBHV输出端口RGB64X6464路RGBHV输入端口64路RGBHV输出端口1.3电脑输入、输出端口说明RGB矩阵的接口分为电脑输入\输出接口,接口为标准BNC接头。RGB系列矩阵均提供标准RS-232通讯接口,遥控接收接口,允许用户使用各种远端控制设备(如个人电脑、快思聪、AMX、思美特、创高、迅控等中央控制系统等以及遥控器对RGB矩阵系统进行控制。另外,根据本系统提供的通讯协议和控制代码,用户还可以自行编写软件对其进行控制操作。1.4RGB-0808系列前后面板示意图图1-1RGB8系列前面板图1-2RGB8系列后面板1.5RGB-1616系列前后面板示意图图2-3RGB16系列前面板图2-4RGB16系列后面板1.6RGB/VGA/AV---24系列与32系列前后面板示意图图2-5RGB/VGA
