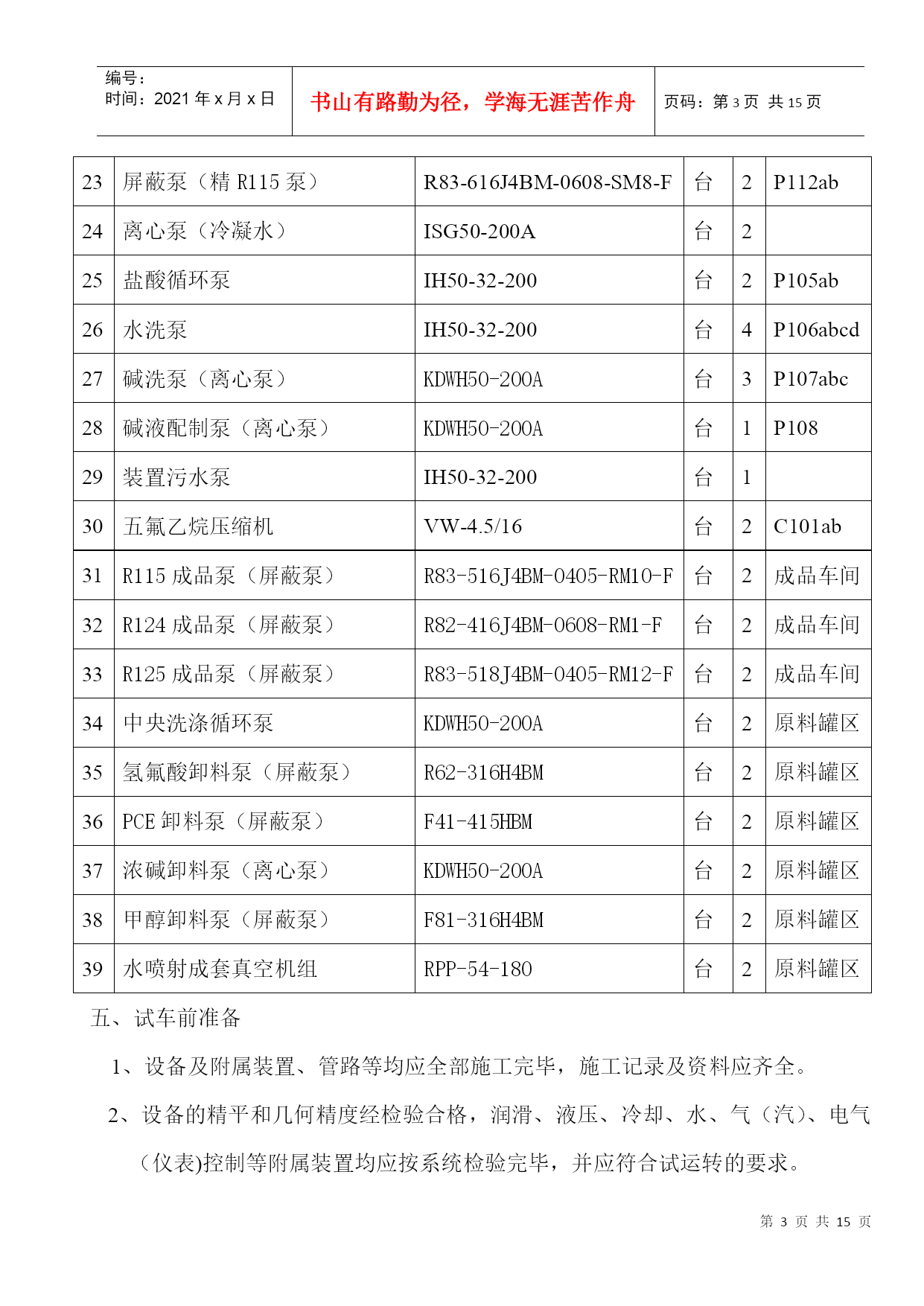

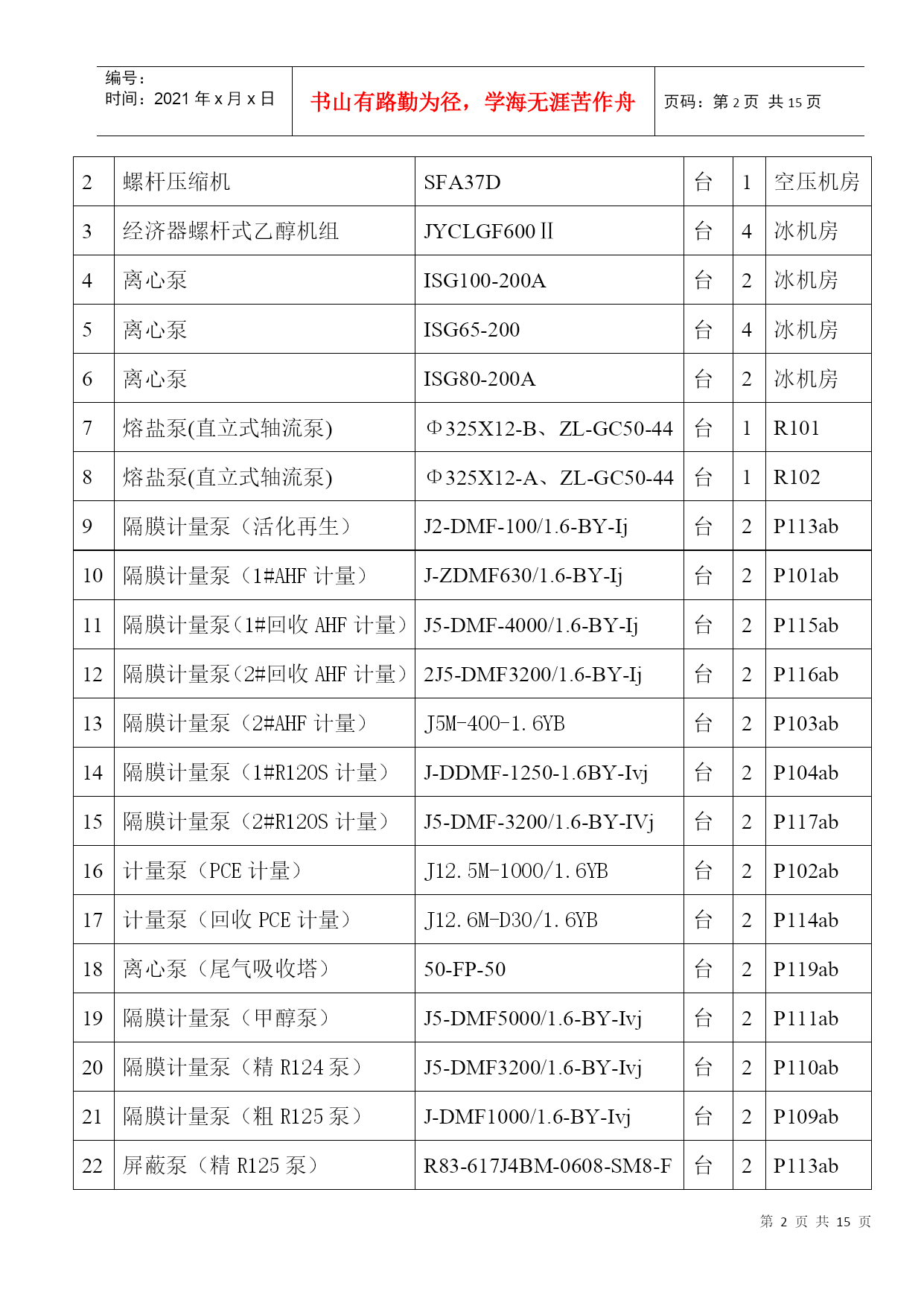

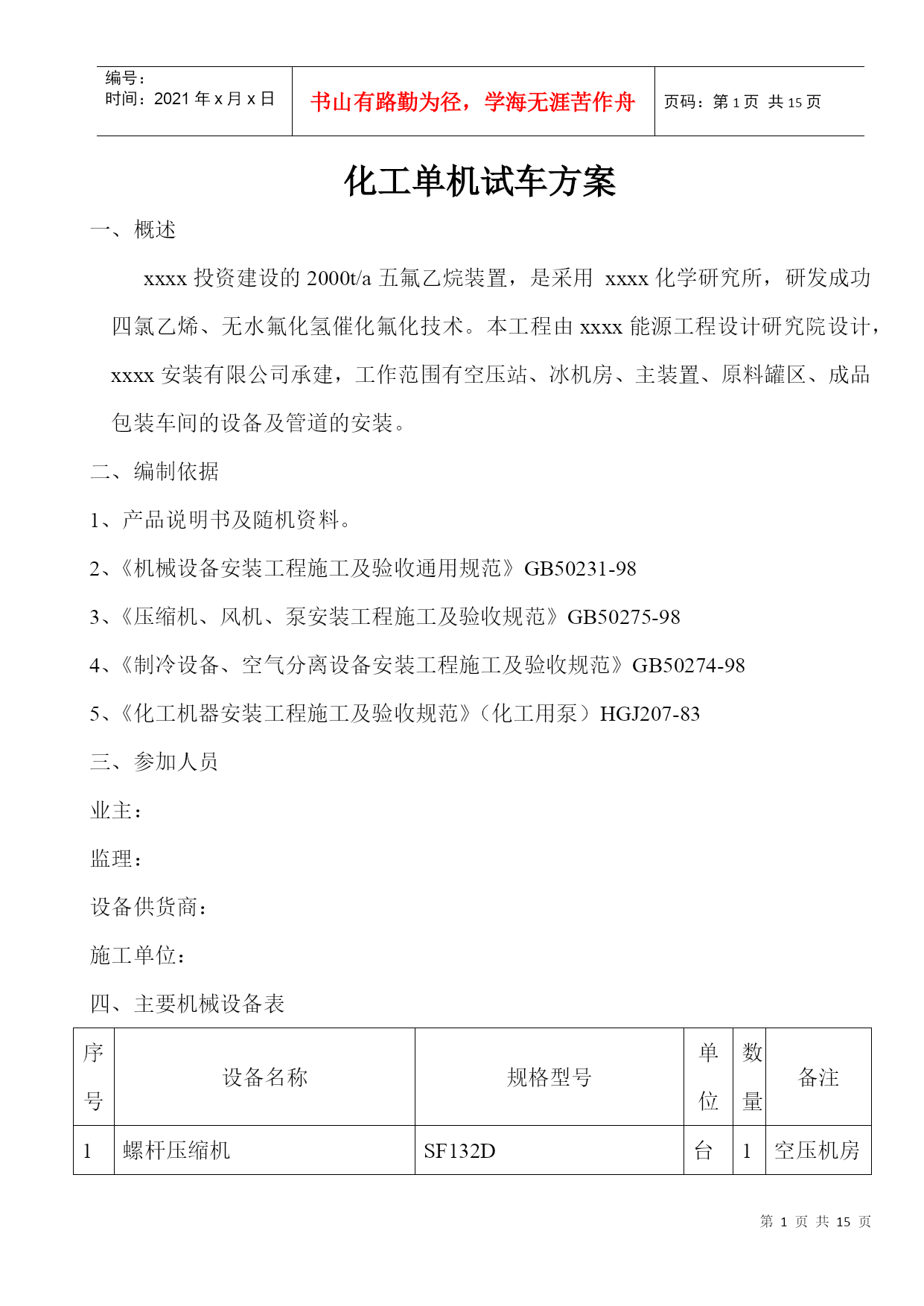

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE15页共NUMPAGES15页第PAGE\*MERGEFORMAT15页共NUMPAGES\*MERGEFORMAT15页化工单机试车方案一、概述xxxx投资建设的2000t/a五氟乙烷装置，是采用xxxx化学研究所，研发成功四氯乙烯、无水氟化氢催化氟化技术。本工程由xxxx能源工程设计研究院设计，xxxx安装有限公司承建，工作范围有空压站、冰机房、主装置、原料罐区、成品包装车间的设备及管道的安装。二、编制依据1、产品说明书及随机资料。2、《机械设备安装工程施工及验收通用规范》GB50231-983、《压缩机、风机、泵安装工程施工及验收规范》GB50275-984、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-985、《化工机器安装工程施工及验收规范》（化工用泵）HGJ207-83三、参加人员业主：监理：设备供货商：施工单位：四、主要机械设备表序号设备名称规格型号单位数量备注1螺杆压缩机SF132D台1空压机房2螺杆压缩机SFA37D台1空压机房3经济器螺杆式乙醇机组JYCLGF600Ⅱ台4冰机房4离心泵ISG100-200A台2冰机房5离心泵ISG65-200台4冰机房6离心泵ISG80-200A台2冰机房7熔盐泵(直立式轴流泵)Φ325X12-B、ZL-GC50-44台1R1018熔盐泵(直立式轴流泵)Φ325X12-A、ZL-GC50-44台1R1029隔膜计量泵（活化再生）J2-DMF-100/1.6-BY-Ij台2P113ab10隔膜计量泵（1#AHF计量）J-ZDMF630/1.6-BY-Ij台2P101ab11隔膜计量泵（1#回收AHF计量）J5-DMF-4000/1.6-BY-Ij台2P115ab12隔膜计量泵（2#回收AHF计量）2J5-DMF3200/1.6-BY-Ij台2P116ab13隔膜计量泵（2#AHF计量）J5M-400-1.6YB台2P103ab14隔膜计量泵（1#R120S计量）J-DDMF-1250-1.6BY-Ivj台2P104ab15隔膜计量泵（2#R120S计量）J5-DMF-3200/1.6-BY-IVj台2P117ab16计量泵（PCE计量）J12.5M-1000/1.6YB台2P102ab17计量泵（回收PCE计量）J12.6M-D30/1.6YB台2P114ab18离心泵（尾气吸收塔）50-FP-50台2P119ab19隔膜计量泵（甲醇泵）J5-DMF5000/1.6-BY-Ivj台2P111ab20隔膜计量泵（精R124泵）J5-DMF3200/1.6-BY-Ivj台2P110ab21隔膜计量泵（粗R125泵）J-DMF1000/1.6-BY-Ivj台2P109ab22屏蔽泵（精R125泵）R83-617J4BM-0608-SM8-F台2P113ab23屏蔽泵（精R115泵）R83-616J4BM-0608-SM8-F台2P112ab24离心泵（冷凝水）ISG50-200A台225盐酸循环泵IH50-32-200台2P105ab26水洗泵IH50-32-200台4P106abcd27碱洗泵（离心泵）KDWH50-200A台3P107abc28碱液配制泵（离心泵）KDWH50-200A台1P10829装置污水泵IH50-32-200台130五氟乙烷压缩机VW-4.5/16台2C101ab31R115成品泵（屏蔽泵）R83-516J4BM-0405-RM10-F台2成品车间32R124成品泵（屏蔽泵）R82-416J4BM-0608-RM1-F台2成品车间33R125成品泵（屏蔽泵）R83-518J4BM-0405-RM12-F台2成品车间34中央洗涤循环泵KDWH50-200A台2原料罐区35氢氟酸卸料泵（屏蔽泵）R62-316H4BM台2原料罐区36PCE卸料泵（屏蔽泵）F41-415HBM台2原料罐区37浓碱卸料泵（离心泵）KDWH50-200A台2原料罐区38甲醇卸料泵（屏蔽泵）F81-316H4BM台2原料罐区39水喷射成套真空机组RPP-54-180台2原料罐区五、试车前准备1、设备及附属装置、管路等均应全部施工完毕，施工记录及资料应齐全。2、设备的精平和几何精度经检验合格，润滑、液压、冷却、水、气（汽）、电气（仪表)控制等附属装置均应按系统检验完毕，并应符合试运转的要求。3、各转动设备，用手盘动，应灵活，无卡滞现象。4、需要的能源、介质、材料、工机具、监测仪器、安全防护设施及用具等，均应符合试运转要求。5、参加试运转的人员，应熟悉设备的构造、性能、设备技术文件，并应掌握操作规程及试运转操作。6、设备
