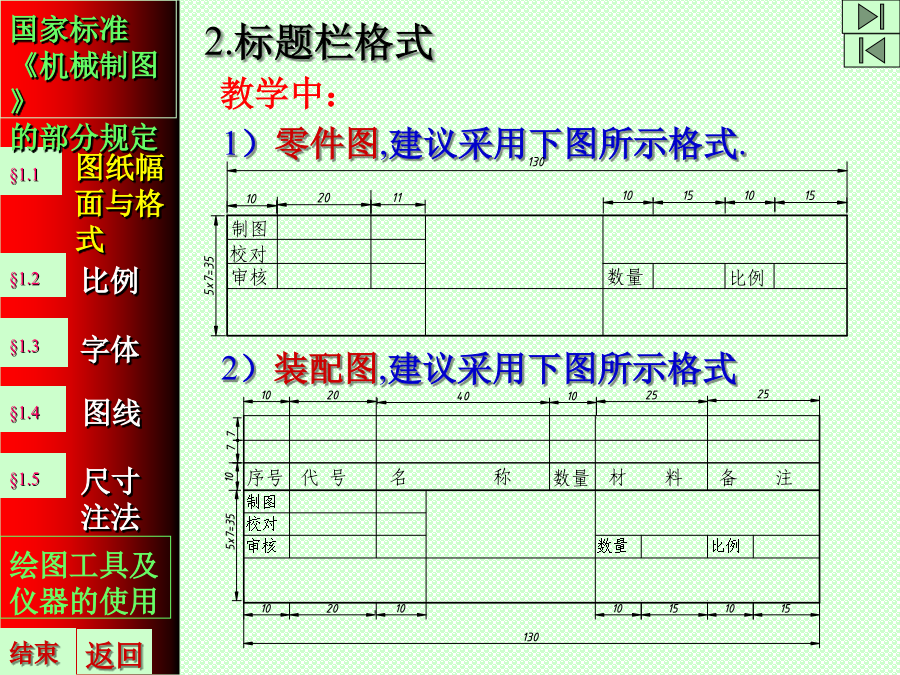

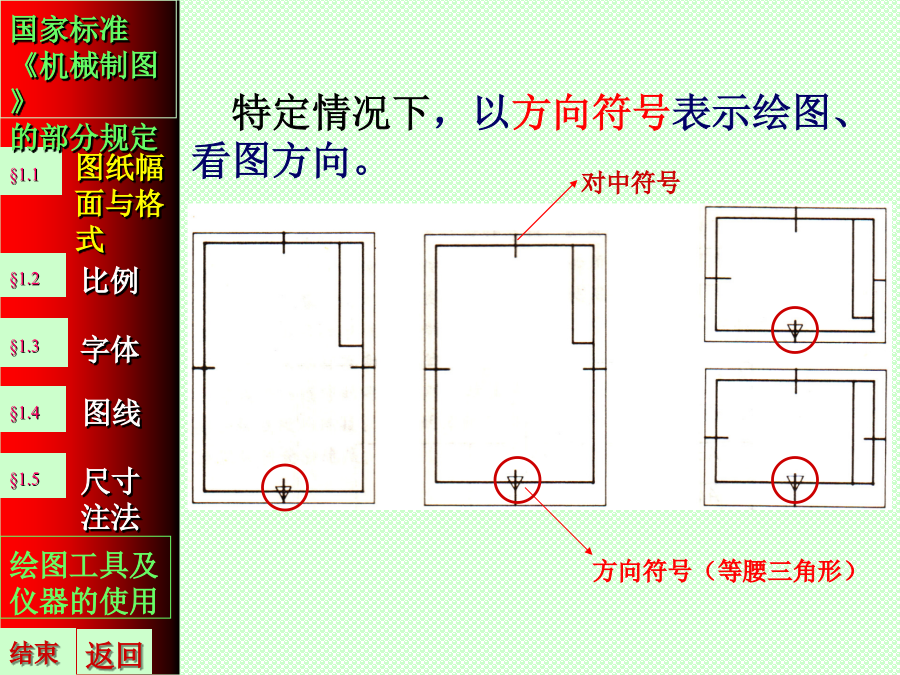

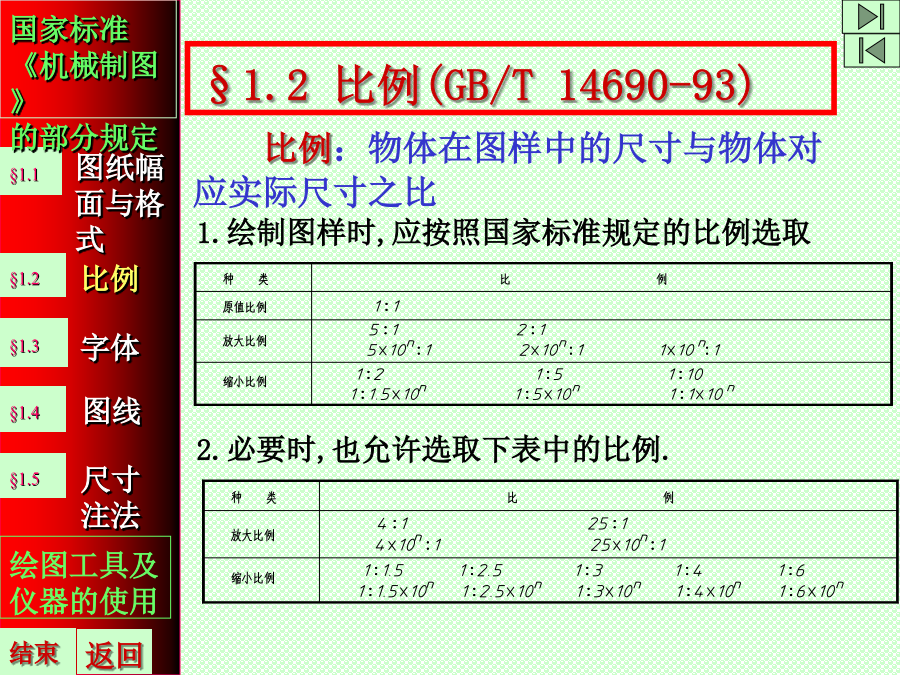

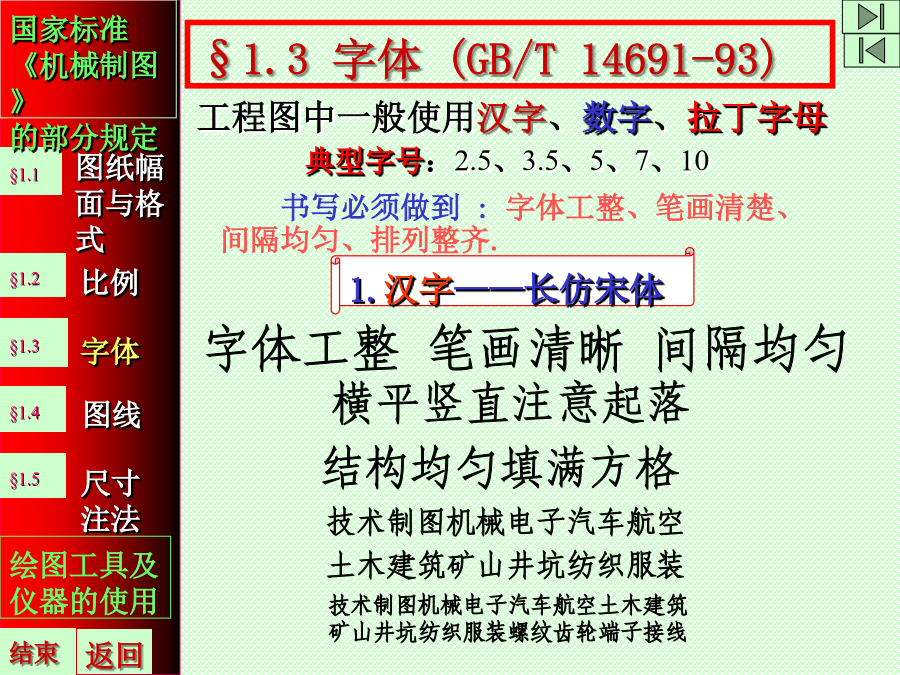

制图的基本知识与基本技能§1国家标准《机械制图》的部分规定(二)图框格式与标题栏的方位留装订边的图纸,其格式如下图所示.1）零件图,建议采用下图所示格式.图纸幅面与格式图纸幅面与格式§1.2比例(GB/T14690-93)不同比例的图形§1.3字体(GB/T14691-93)2.数字和字母(均采用斜体字)§1.4图线(GB/T17450-98)图线在图形上的应用(二)图线画法基本规则尺寸的组成尺寸线终端标注直径时，应在尺寸数字前加注符号“Ø”，标注半径时，应加注符号“R”;当若圆弧大于180°时，应标注直径及符号，圆弧小于或等于180°时，应标注半径及符号。球的直径、半径尺寸界线：细实线画出，可由图形的轮廓线、轴线或对称中心线引出，也可利用轮廓线、轴线或对称中心线作尺寸界线。如圆或圆弧内无足够位置画箭头或注写尺寸数字时，可按下图处理：半径尺寸必须注在投影反映圆弧处，且尺寸线应通过圆心。2525角度尺寸§2绘图工具及仪器的使用图板与丁字尺三角板分规圆规§2.3计算机绘图系统§3几何作图斜度：倾斜程度1连接半径1用已知半径R连接两相交直线圆心轨迹----定圆心内切定圆心§4.2平面图形的尺寸分析§4.3平面图形的线段分析例1.平面图形的分析——基准分析与尺寸分析平面图形的分析——线段分析与绘制内切连接线段——最后画光滑加粗150150150150画中间线段150平面图形的作图END不留装订边的图纸格式留装订边的图纸,其格式如下图所示.
