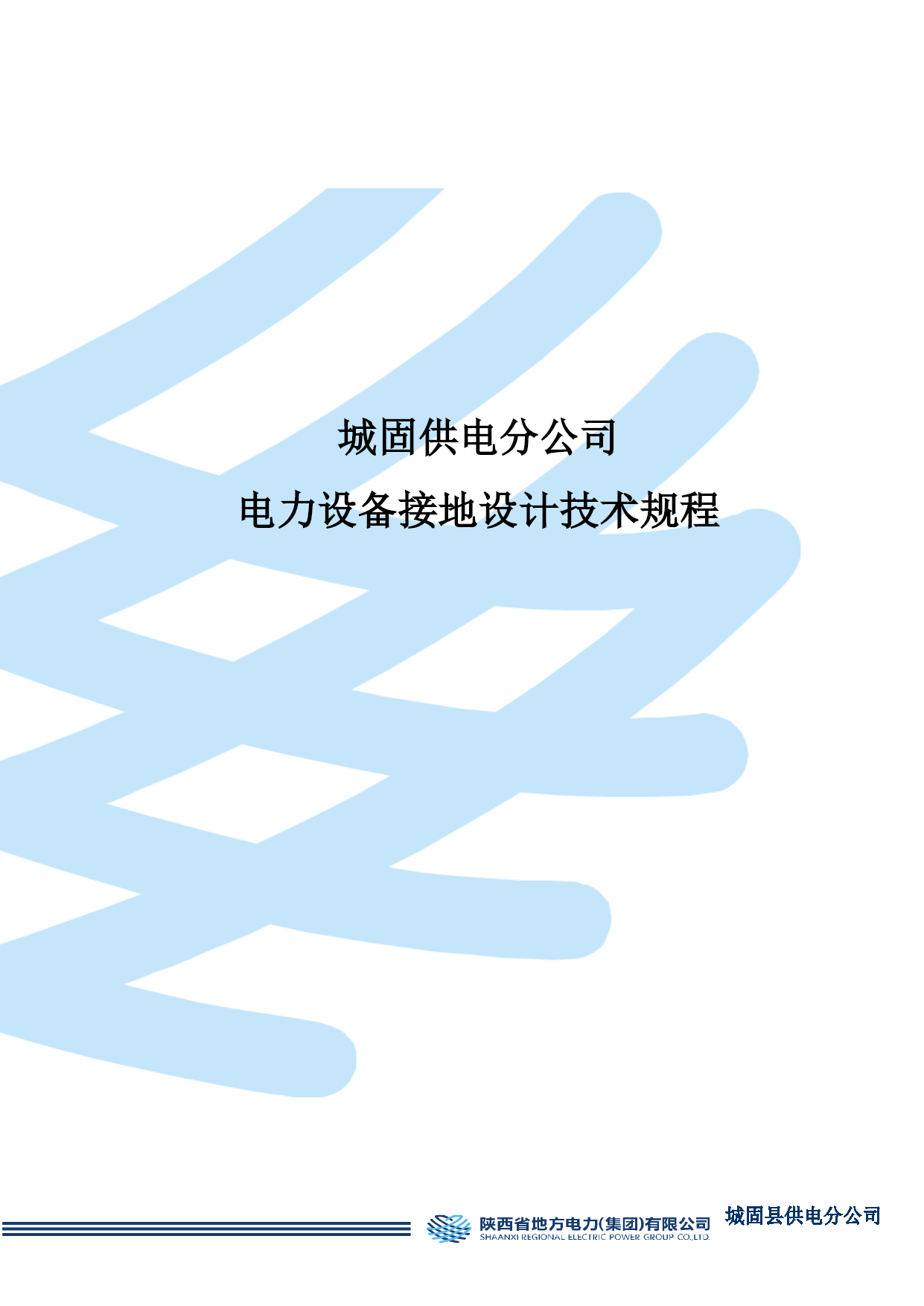

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE21页共NUMPAGES21页第PAGE\*MERGEFORMAT21页共NUMPAGES\*MERGEFORMAT21页城固供电分公司电力设备接地设计技术规程《电力设备接地设计技术规程》基本符号电流、电压、电位和电势I--计算用的单相接地故障电流，计算用的流经接地装置的入地短路电流，厂、所内外接地短路时流经接地装置的电流；Imax--接地短路时的最大短路电流；Iz--发生短路电流Imax时，流经发电厂、变电所接地中性点的最大接地短路电流；Ijd--考虑5～10年发展的流过接地线的短路电流稳定值；I--低压电力网中，相线与零线之间的短路电流，向量值；Ich--通过接地体的雷电冲击电流；Ew--发生接地短路时，接地装置的电位；Ej--发生接地短路时，接地装置的接触电势；Ek--发生接地短路时，接地装置的跨步电势；Ejm--发生接地短路时，接地网地表面的最大接触电势；Eom--发生接地短路时，接地网外地表面的最大跨步电势；Ucox--电力网的额定相电压，向量值。电阻、阻抗和电阻率Zd--相线与零线回路的总阻抗，复数；Zb--变压器正序、负序和零序阻抗的算术平均值，复数；Rc--垂直接地体的工频接地电阻；Rp--水平接地体的工频接地电阻；Rc,ch--每个垂直接地体的冲击接地电阻；Rp,ch--水平接地体的冲击接地电阻；R--接地装置的工频接地电阻，单独接地体的工频接地电阻；Rch--接地装置的冲击接地电阻；Rch′--每根水平接地体的冲击接地电阻；Rw--接地网的工频接地电阻；ρ--计算防雷接地装置所采用的土壤电阻率；ρb--人脚站立处地表面的土壤电阻率；ρo--雷季中无雨水时所测得的土壤电阻率。L何特征b--扁钢的宽度，等边角钢的边长；b1、b2--不等边角钢的两个边长；d--水平接地体的直径或等效直径，垂直接地体的直径或等效直径；d′--钢管的外直径；D--垂直接地体间距；h--水平接地体的埋设深度，水平均压带的埋设深度；L--水平接地体的总长度；L1--接地网的外缘边长；l--垂直接地体的长度，单个水平接地体的长度，水平环型接地体的环的直径；r--与接地网面积S等值的圆的半径，即等效半径；S--接地网的总面积；Sjd--接地线的最小允许截面。计算系数A--水平接地体的形状系数；a、a′、m、p--接地体冲击系数公式中与接地体的形状有关的系数；Kh--接地线的热稳定系数；Kf--避雷线的工频分流系数；Kj--接触系数；Kk--跨步系数；Kd--接地导体直径影响系数；Kn--均压带根数影响系数；Ks--接地网面积影响系数；a--单独接地体的冲击系数；η--接地体的工频利用系数；ηch--接地体的冲击利用系数；Ψ--考虑土壤干燥所取的季节系数。时间参数及其他t--接地短路电流的持续时间；td--短路的等效持续时间；n--均压带计算根数。第1条电力设备的接地设计，必须贯彻执行党的有关方针和政策，认真总结运行经验，并根据设备的类型和运行方式，接地的性质，以及地质特点等，因地制宜，做到安全可靠，经济合理。第2条本规程适用于交流和直流电力设备的接地。有特殊要求的电力设备的接地，还应按有关专用规定执行。雷电活动特殊强烈的地区，还应根据当地实践经验，适当加强接地措施。第3条为保证人身和设备的安全，电力设备宜接地或接零。交流电力设备应充分利用自然接地体接地，但应校验自然接地体的热稳定。第4条直流电力回路中，不应利用自然接地体作为电流回路的零线、接地线或接地体。直流电力回路专用的中性线、接地体以及接地线，不应与自然接地体连接。三线制直流回路的中性线，宜直接接地。第5条不同用途和不同电压的电气设备，除另有规定者外，应使用一个总的接地体，接地电阻应符合其中最小值的要求。第6条如因条件限制，按本规程的要求接地有困难时，允许设置操作和维护电力设备用的绝缘台。绝缘台的周围，应尽量使操作人员没有偶然触及外物的可能。第7条中性点直接接地的电力网，应装设能迅速自动切除接地短路故障的保护装置。中性点非直接接地的电力网，应装设能迅速反应接地故障的信号装置，必要时也可装设延时自动切除故障的装置。第8条低压电力网的中性点可直接接地或不接地。当安全条件要求较高，且装有能迅速而可靠地自动切除接地故障的装置时，电力网宜采用中性点不接地的方式。第9条在中性点直接接地的低压电力网中，电力设备的外壳宜采用低压接零保护，即接零。如用电设备较少、分散，采用接零保护确有困难，且土
