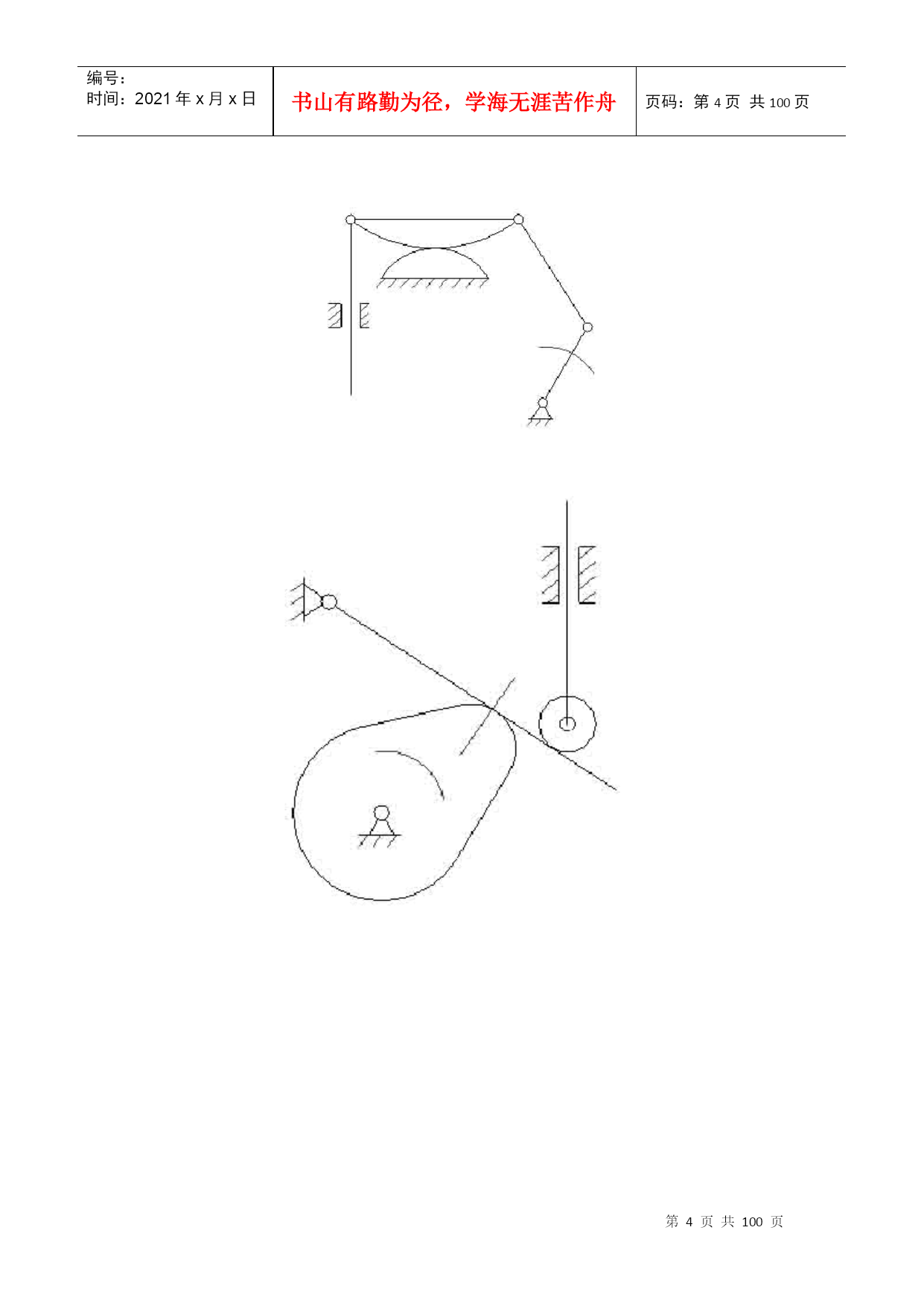

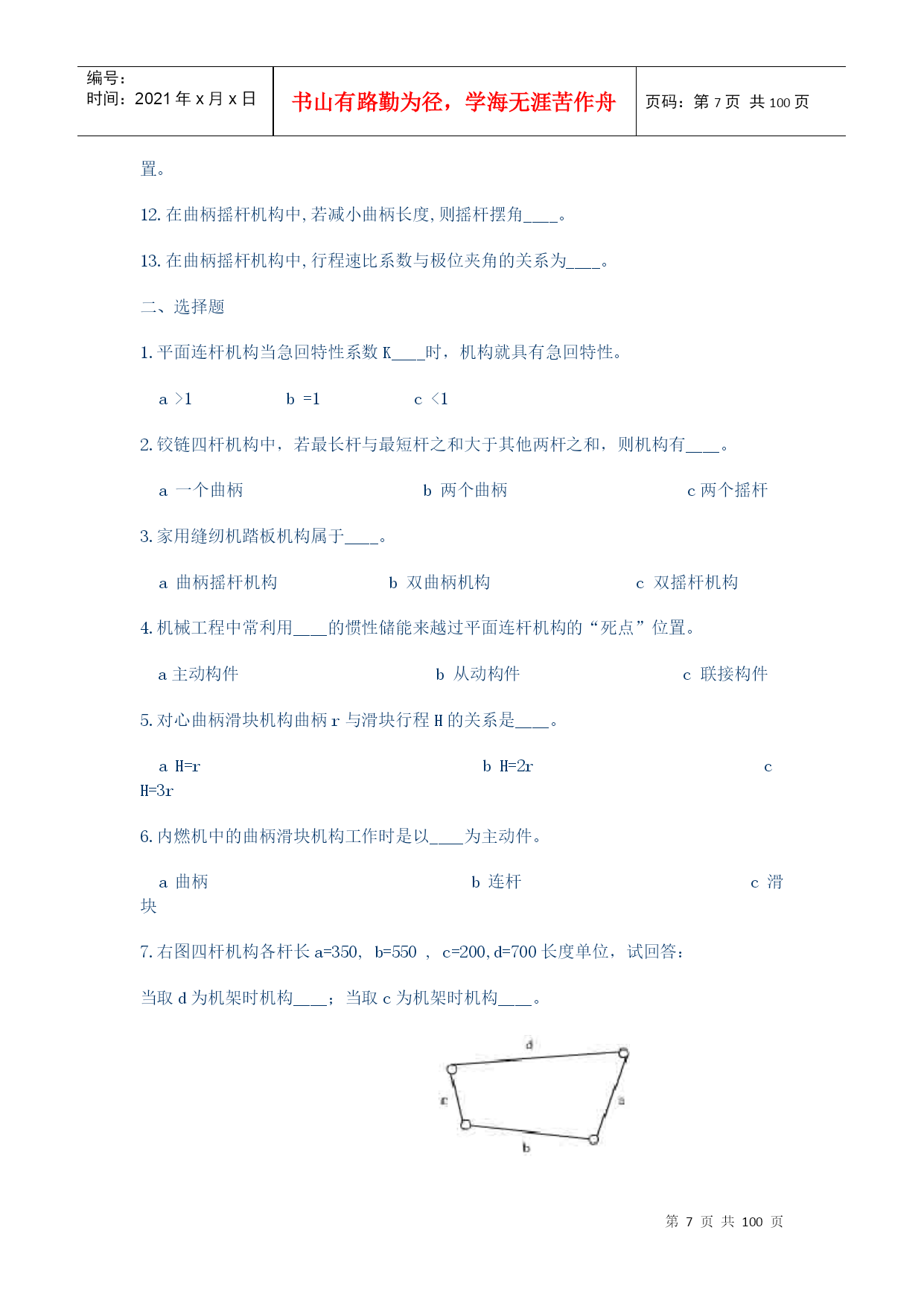

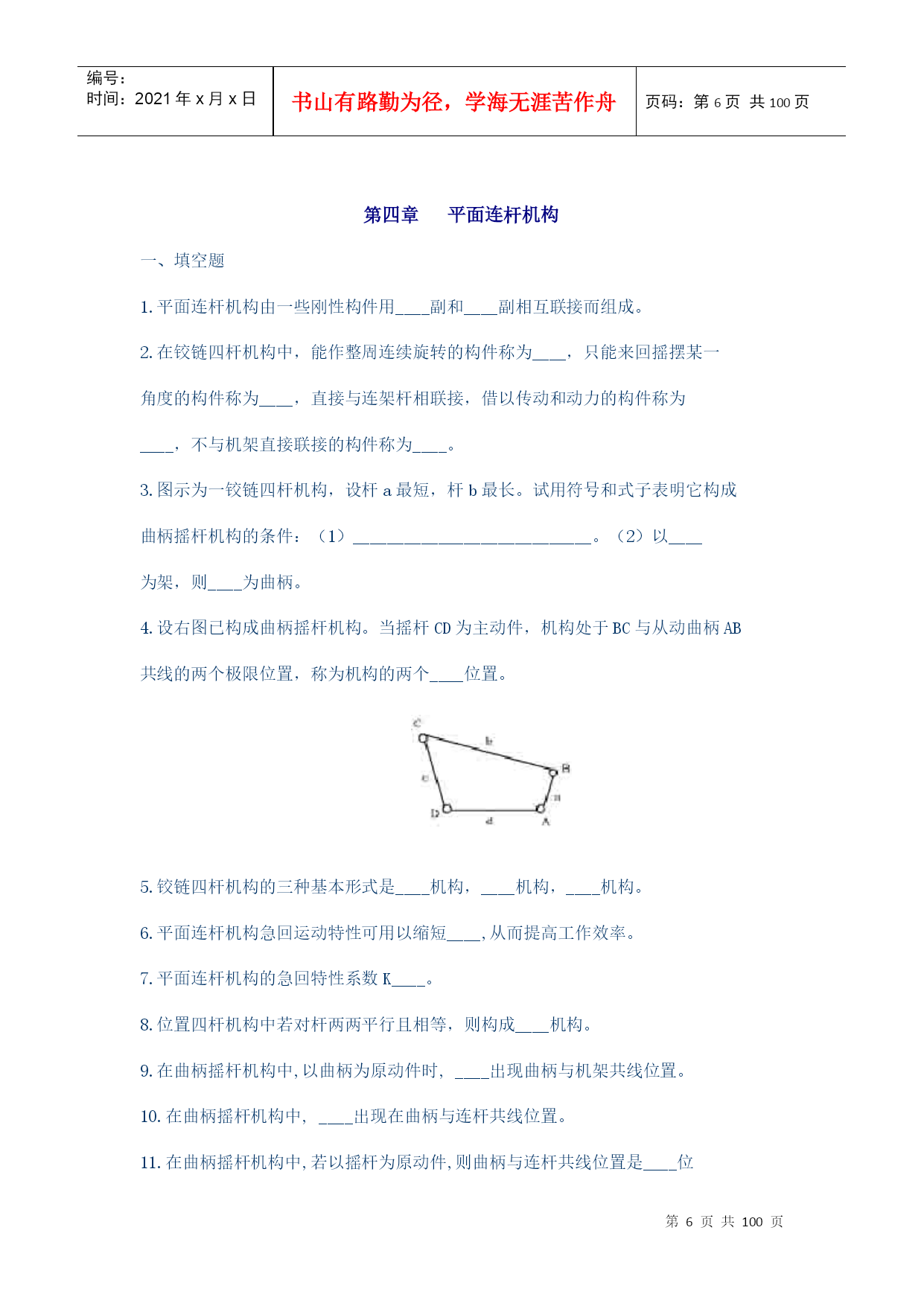

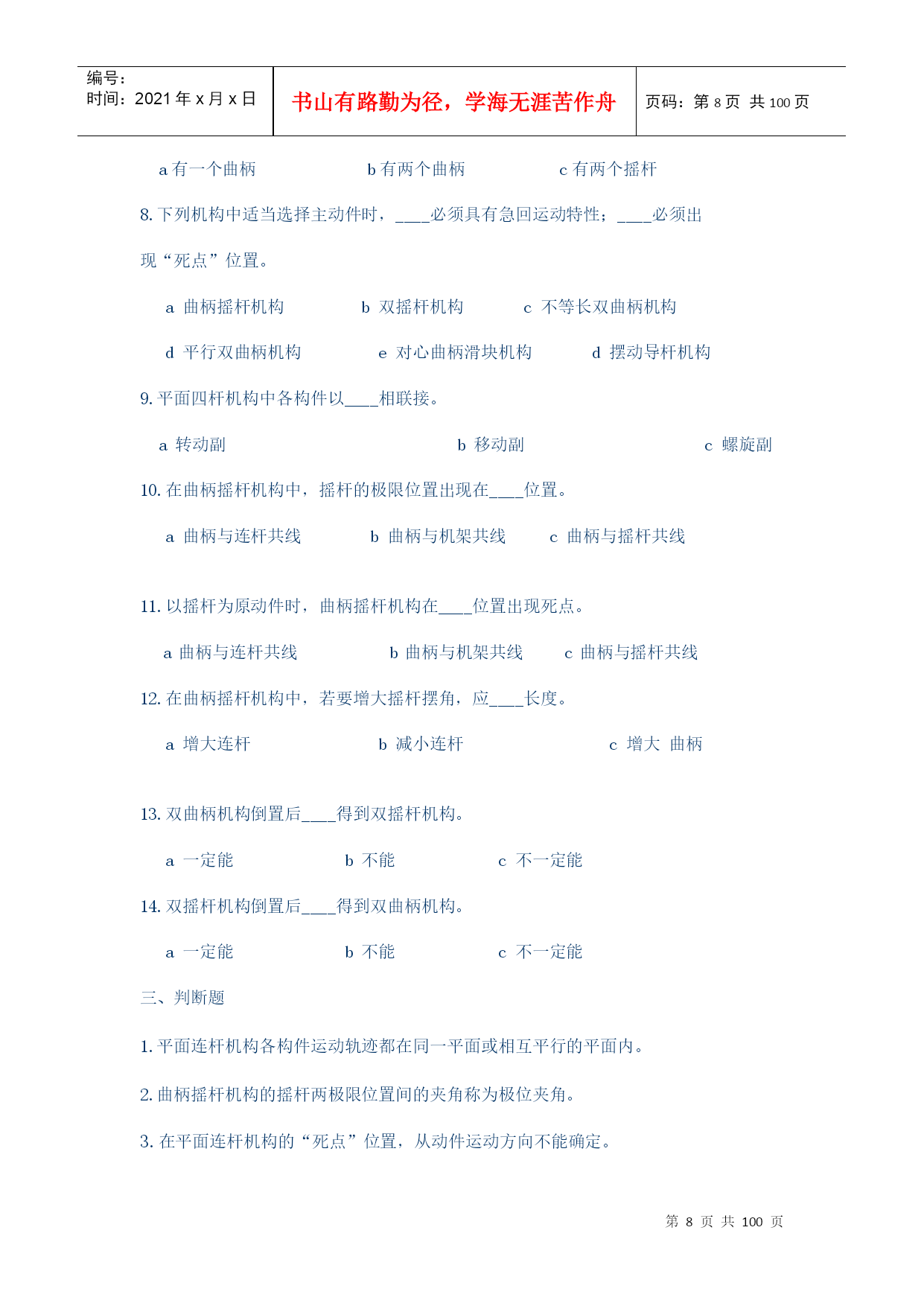

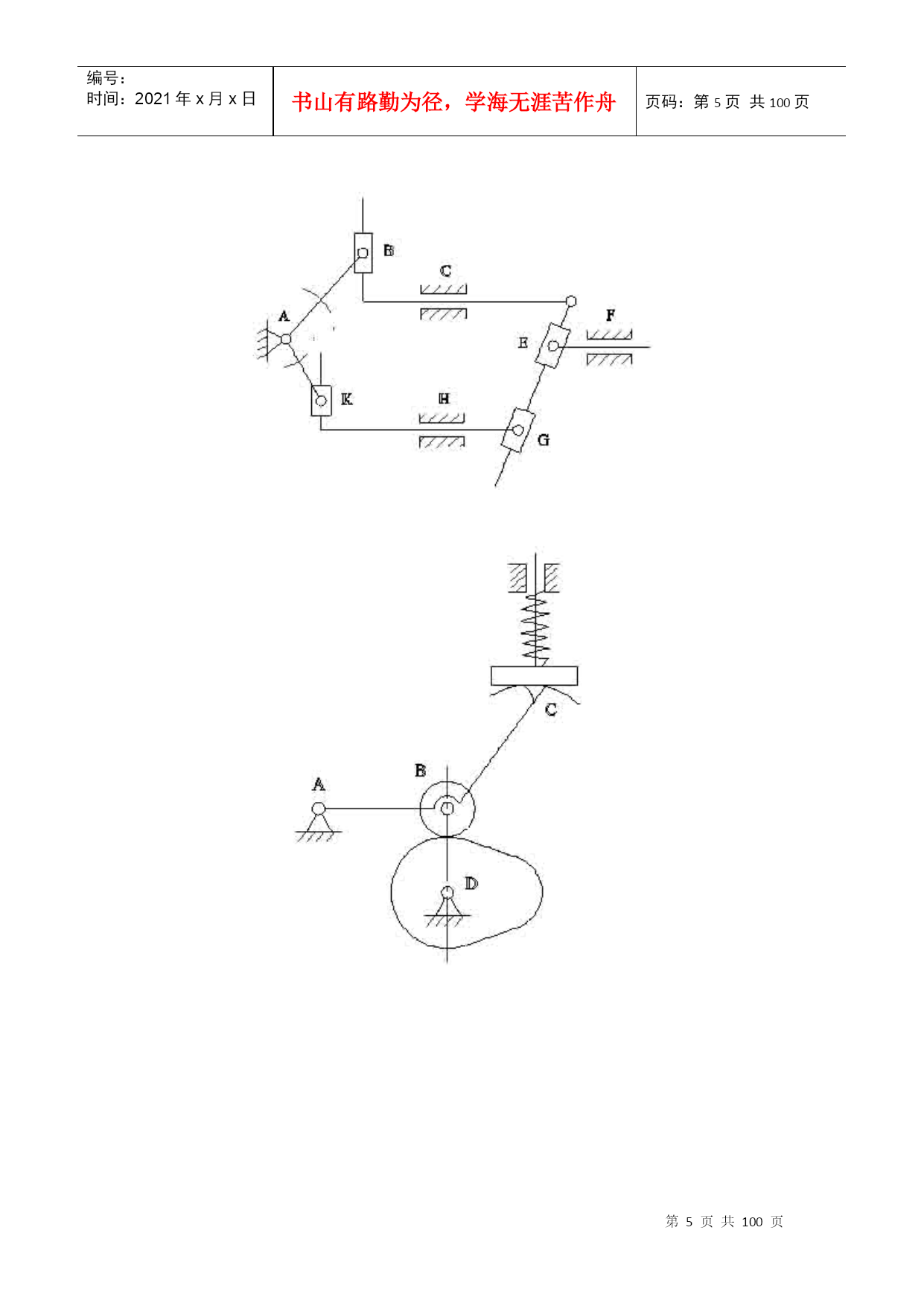

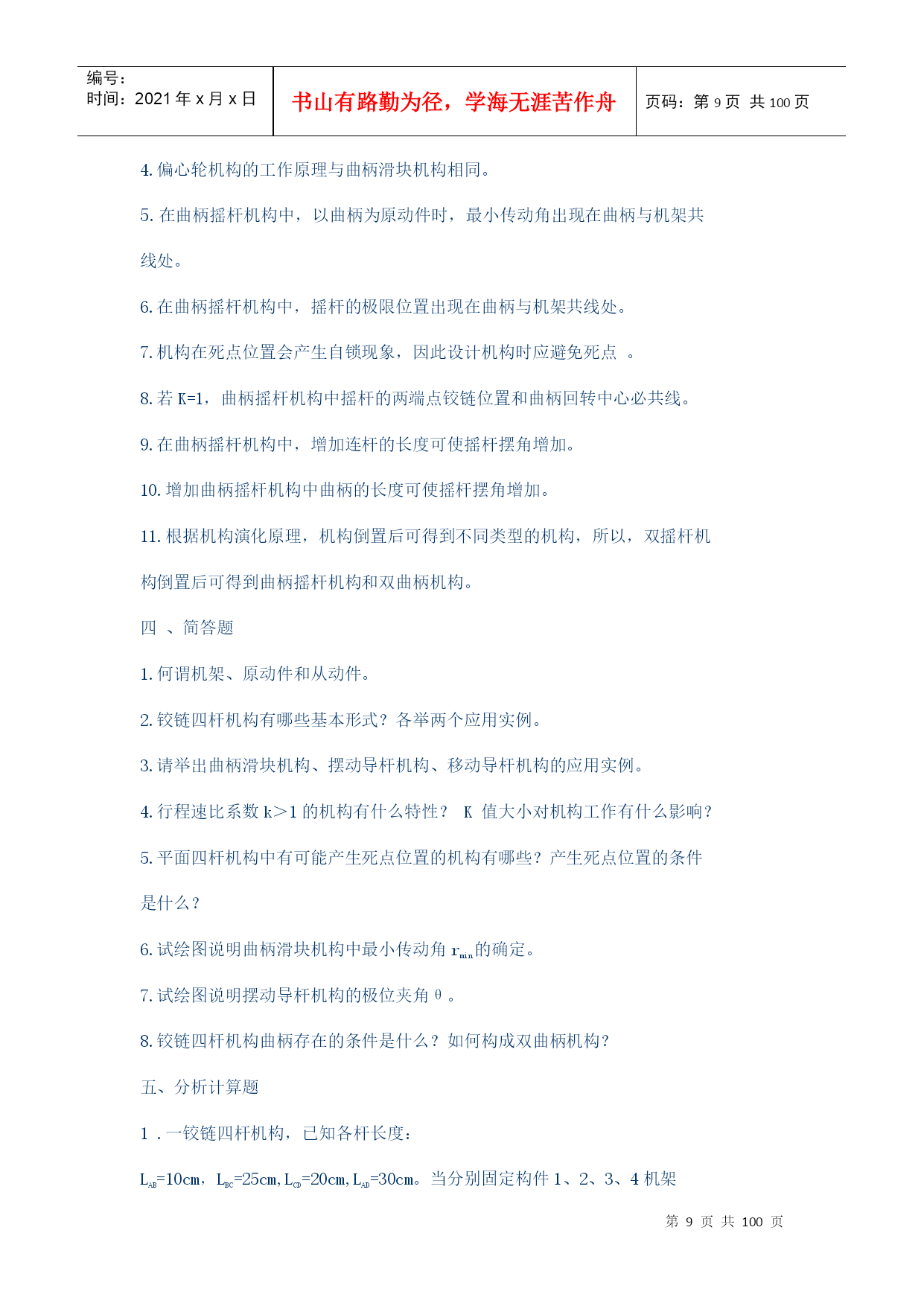

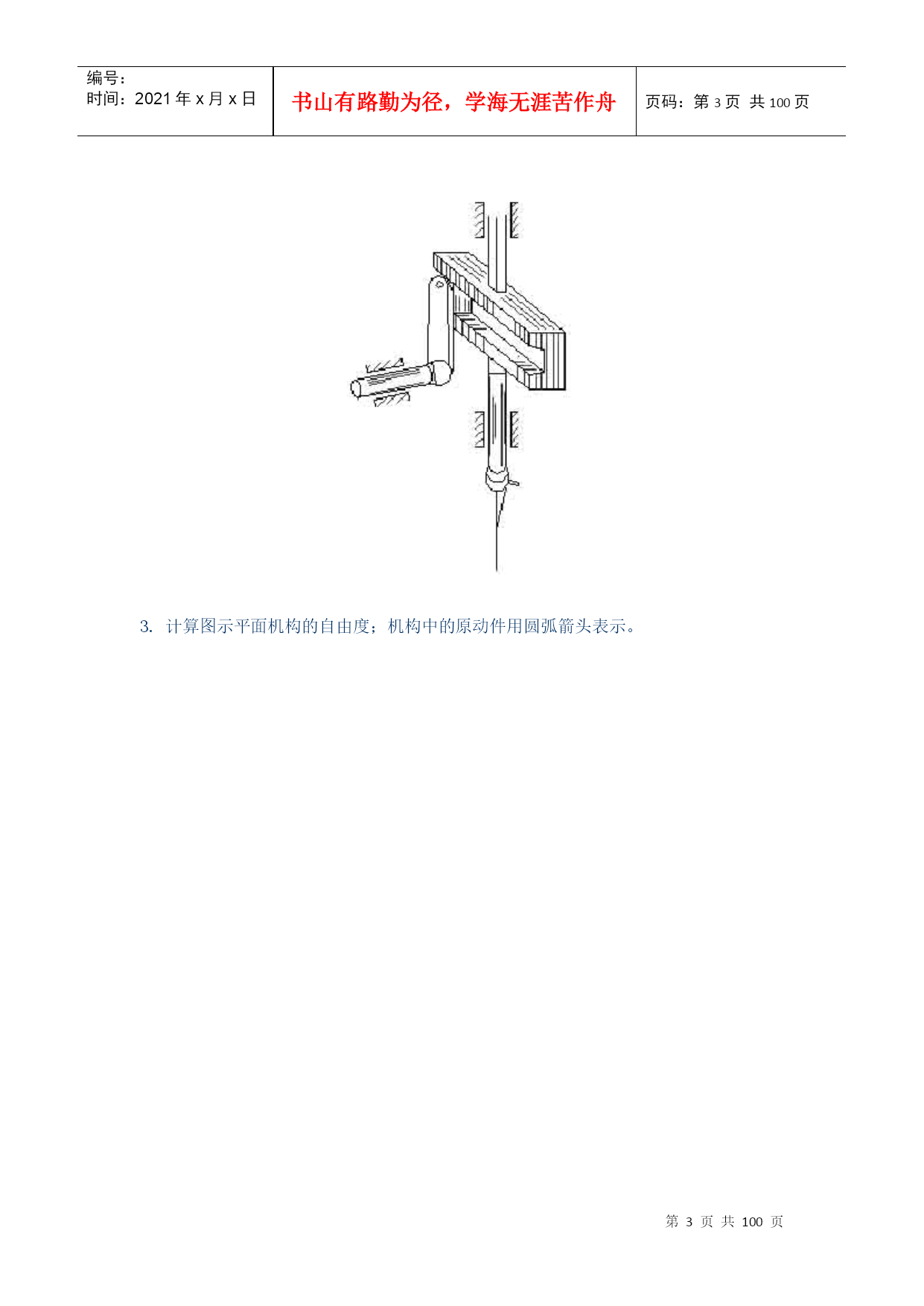

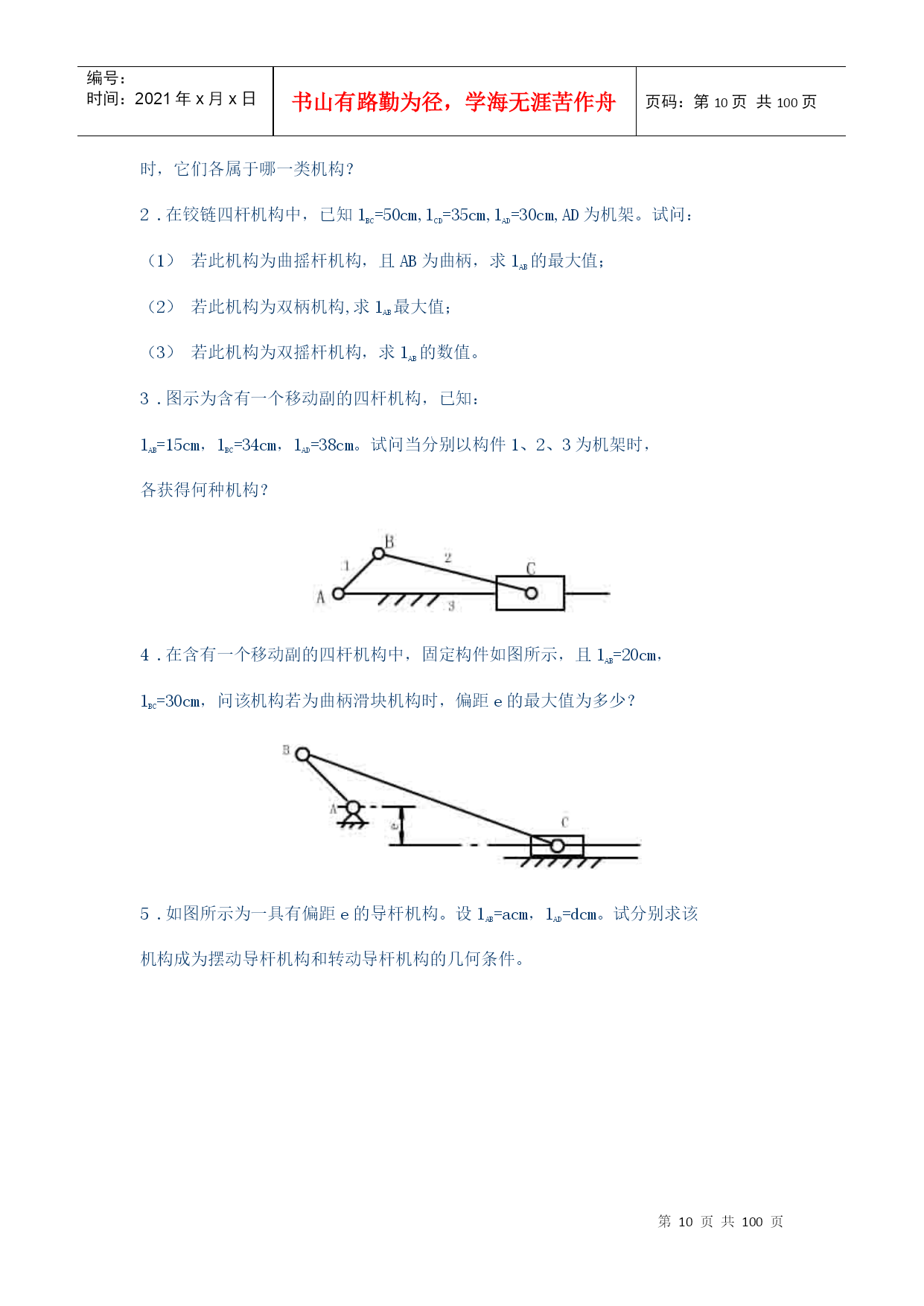

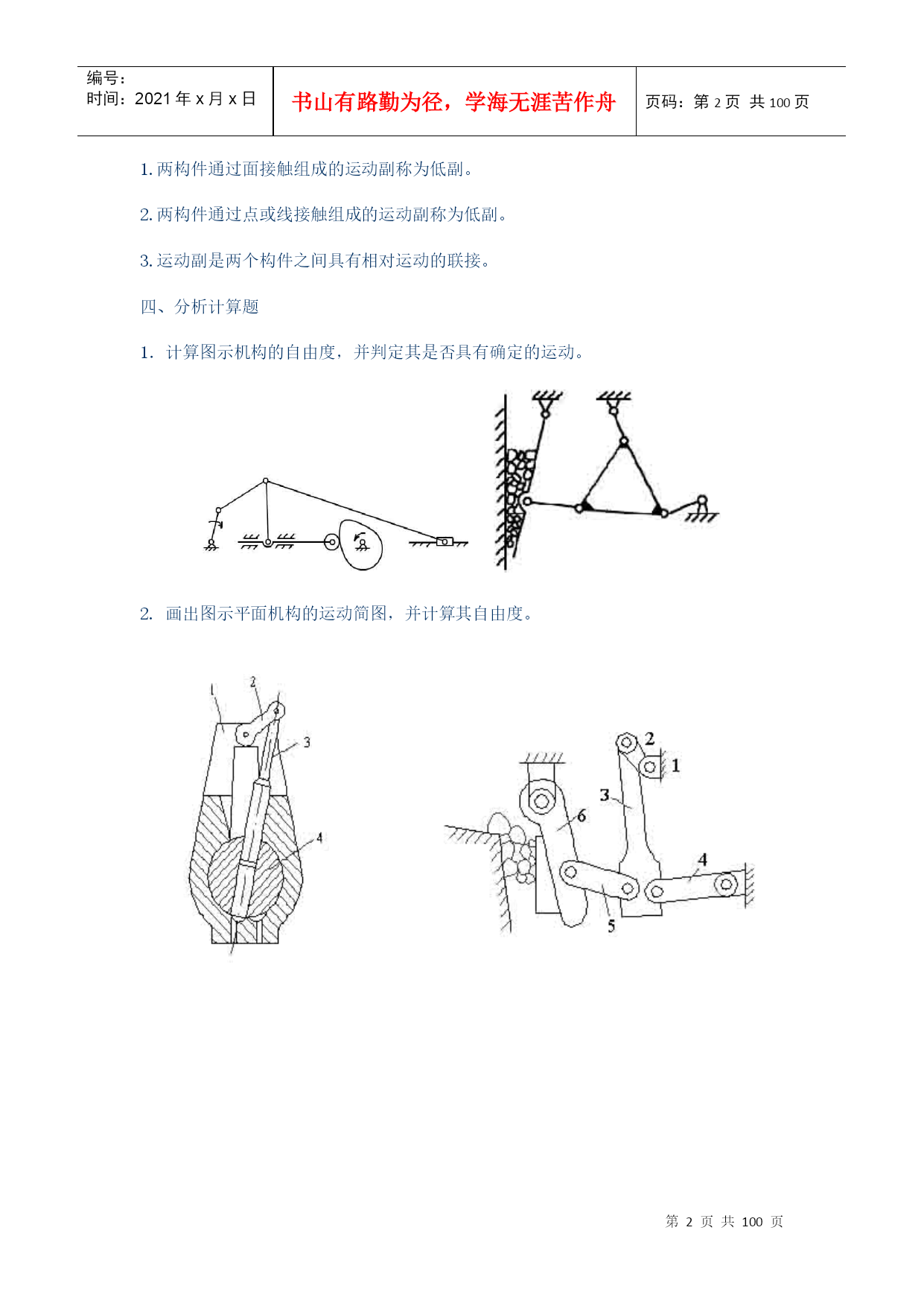

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE100页共NUMPAGES100页第PAGE\*MERGEFORMAT100页共NUMPAGES\*MERGEFORMAT100页HYPERLINK""HYPERLINK"nshu.cn/"第三章平面机构的结构分析一、填空题1.两构件通过____接触组成的运动副称为低副。2.两构件____并产生一定____的联接称为运动副。3.平面机构的运动副共有两种,它们是____副和____副。4.两构件用低副联接时,相对自由度为____。5.平面机构的自由度计算公式为F=____。构件具有确定运动的条件为原动件的数目___机构的自由度。二、选择题1.两构件通过____接触组成的运动副称为高副。A.面B.面或线C.点或线2.两构件通过____接触组成的运动副称为低副。A.面B.面或线C.点或线3.在平面内用低副联接的两构件共有____自由度。A.3B.4C.5D.64.在平面内用高副联接的两构件共有____自由度。A.3B.4C.5D.6三、判断题1.两构件通过面接触组成的运动副称为低副。2.两构件通过点或线接触组成的运动副称为低副。3.运动副是两个构件之间具有相对运动的联接。四、分析计算题1．计算图示机构的自由度，并判定其是否具有确定的运动。2.画出图示平面机构的运动简图，并计算其自由度。3.计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。第四章平面连杆机构一、填空题1.平面连杆机构由一些刚性构件用____副和____副相互联接而组成。2.在铰链四杆机构中，能作整周连续旋转的构件称为____，只能来回摇摆某一角度的构件称为____，直接与连架杆相联接，借以传动和动力的构件称为____，不与机架直接联接的构件称为____。3.图示为一铰链四杆机构，设杆a最短，杆b最长。试用符号和式子表明它构成曲柄摇杆机构的条件：（1）____________________________。（2）以____为架，则____为曲柄。4.设右图已构成曲柄摇杆机构。当摇杆CD为主动件，机构处于BC与从动曲柄AB共线的两个极限位置，称为机构的两个____位置。5.铰链四杆机构的三种基本形式是____机构，____机构，____机构。6.平面连杆机构急回运动特性可用以缩短____,从而提高工作效率。7.平面连杆机构的急回特性系数K____。8.位置四杆机构中若对杆两两平行且相等，则构成____机构。9.在曲柄摇杆机构中,以曲柄为原动件时,____出现曲柄与机架共线位置。10.在曲柄摇杆机构中,____出现在曲柄与连杆共线位置。11.在曲柄摇杆机构中,若以摇杆为原动件,则曲柄与连杆共线位置是____位置。12.在曲柄摇杆机构中,若减小曲柄长度,则摇杆摆角____。13.在曲柄摇杆机构中,行程速比系数与极位夹角的关系为____。二、选择题1.平面连杆机构当急回特性系数K____时，机构就具有急回特性。a>1b=1c<12.铰链四杆机构中，若最长杆与最短杆之和大于其他两杆之和，则机构有____。a一个曲柄b两个曲柄c两个摇杆3.家用缝纫机踏板机构属于____。a曲柄摇杆机构b双曲柄机构c双摇杆机构4.机械工程中常利用____的惯性储能来越过平面连杆机构的“死点”位置。a主动构件b从动构件c联接构件5.对心曲柄滑块机构曲柄r与滑块行程H的关系是____。aH=rbH=2rcH=3r6.内燃机中的曲柄滑块机构工作时是以____为主动件。a曲柄b连杆c滑块7.右图四杆机构各杆长a=350,b=550,c=200,d=700长度单位，试回答：当取d为机架时机构____；当取c为机架时机构____。a有一个曲柄b有两个曲柄c有两个摇杆8.下列机构中适当选择主动件时，____必须具有急回运动特性；____必须出现“死点”位置。a曲柄摇杆机构b双摇杆机构c不等长双曲柄机构d平行双曲柄机构e对心曲柄滑块机构d摆动导杆机构9.平面四杆机构中各构件以____相联接。a转动副b移动副c螺旋副10.在曲柄摇杆机构中，摇杆的极限位置出现在____位置。a曲柄与连杆共线b曲柄与机架共线c曲柄与摇杆共线11.以摇杆为原动件时，曲柄摇杆机构在____位置出现死点。a曲柄与连杆共线b曲柄与机架共线c曲柄与摇杆共线12.在曲柄摇杆机构中，若要增大摇杆摆角，应____长度。a增大连杆b减小连杆c增大曲柄13.双曲柄机构倒置后____得到双摇杆机构。a一定能b不能c不一定能14.双摇杆机构倒
