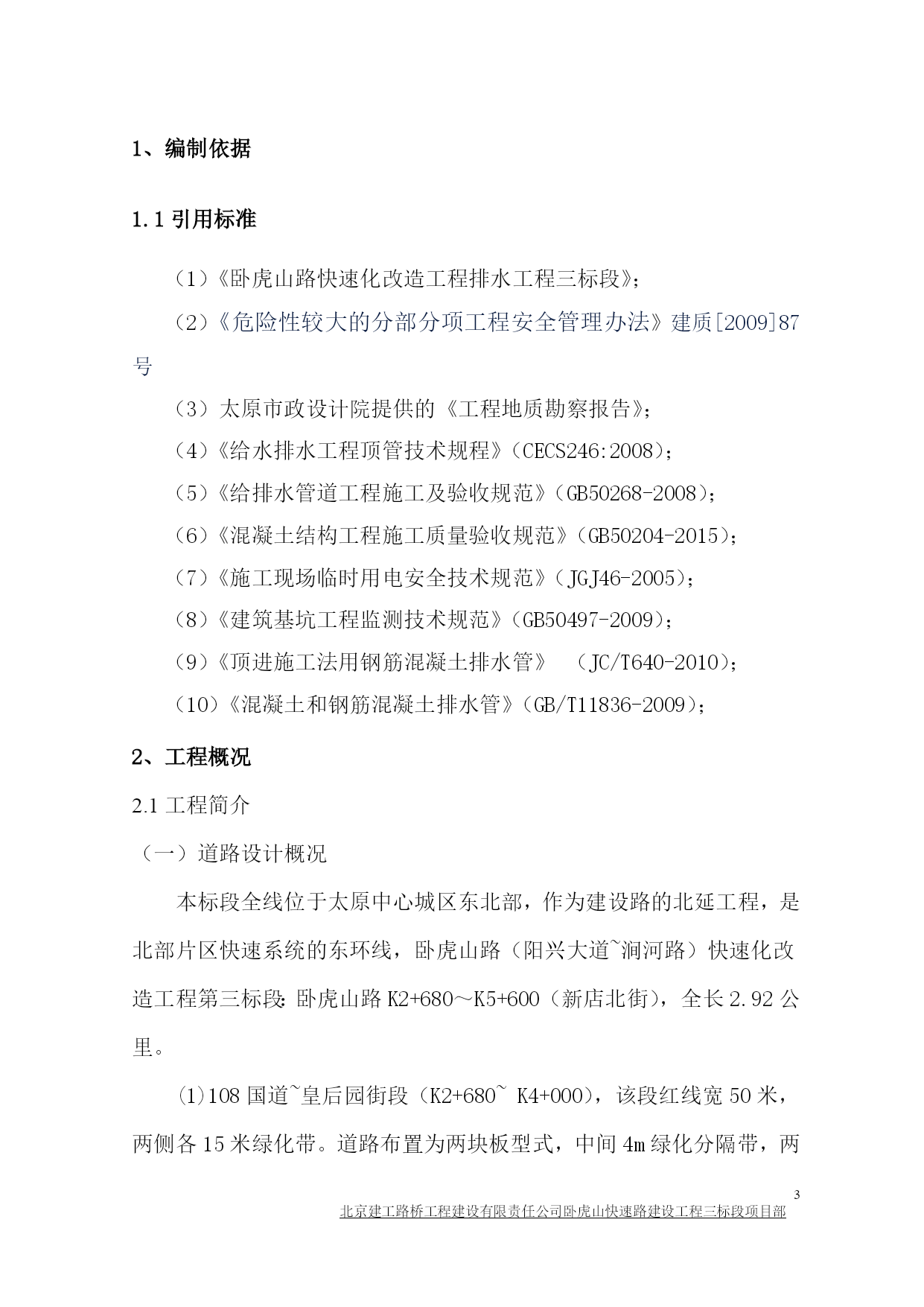

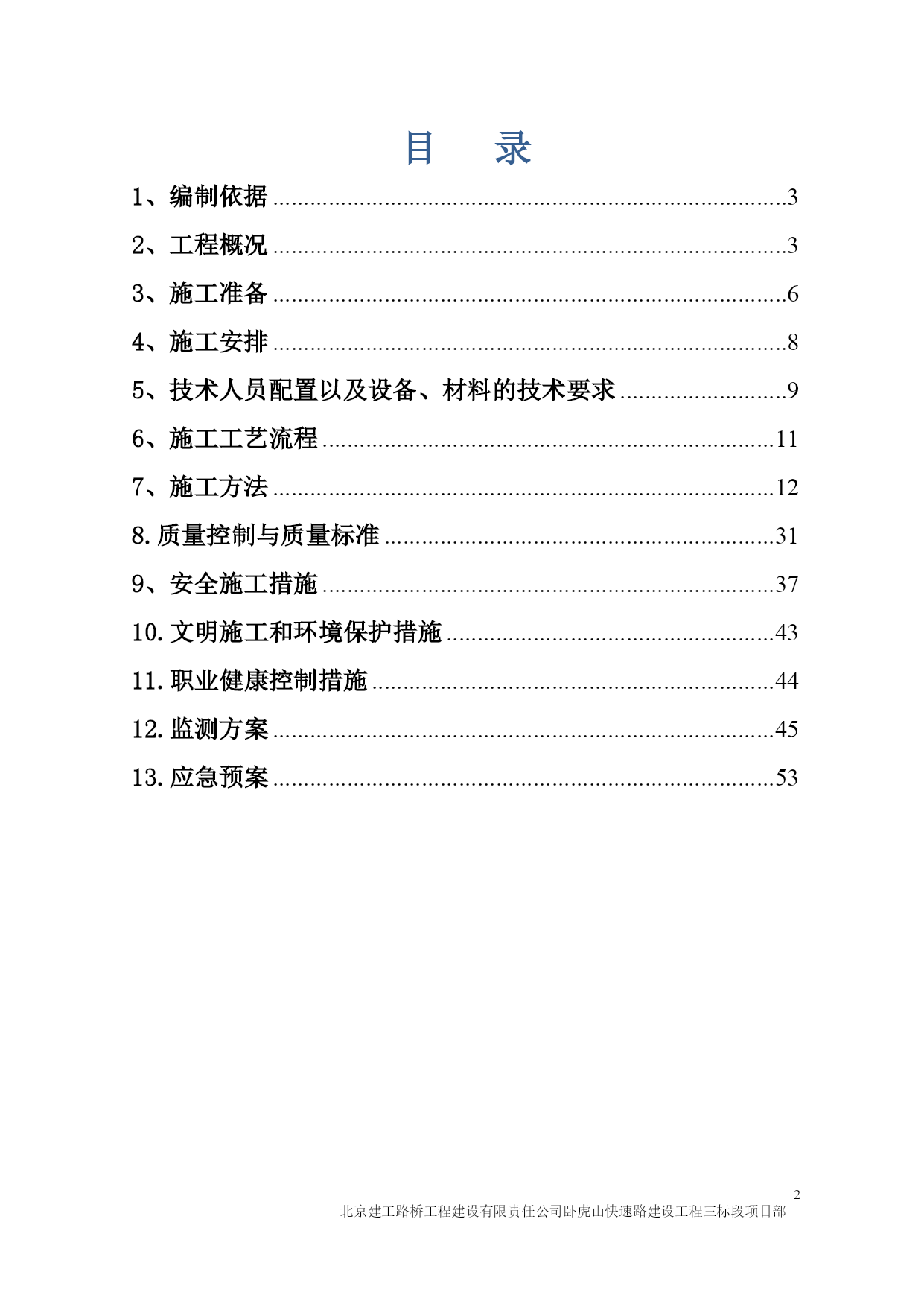

PAGE\*MERGEFORMAT63北京建工路桥工程建设有限责任公司卧虎山快速路建设工程三标段项目部太原市卧虎山快速路建设工程第三标段顶管专项施工方案编制：审核：审批：北京建工路桥工程建设有限责任公司卧虎山项目部目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc450054614"1、编制依据PAGEREF_Toc450054614\h3HYPERLINK\l"_Toc450054615"2、工程概况PAGEREF_Toc450054615\h3HYPERLINK\l"_Toc450054619"3、施工准备PAGEREF_Toc450054619\h6HYPERLINK\l"_Toc450054622"4、施工安排PAGEREF_Toc450054622\h8HYPERLINK\l"_Toc450054623"5、技术人员配置以及设备、材料的技术要求PAGEREF_Toc450054623\h9HYPERLINK\l"_Toc450054627"6、施工工艺流程PAGEREF_Toc450054627\h11HYPERLINK\l"_Toc450054630"7、施工方法PAGEREF_Toc450054630\h12HYPERLINK\l"_Toc450054636"8.质量控制与质量标准PAGEREF_Toc450054636\h31HYPERLINK\l"_Toc450054641"9、安全施工措施PAGEREF_Toc450054641\h37HYPERLINK\l"_Toc450054654"10.文明施工和环境保护措施PAGEREF_Toc450054654\h43HYPERLINK\l"_Toc450054655"11.职业健康控制措施PAGEREF_Toc450054655\h44HYPERLINK\l"_Toc450054659"12.监测方案PAGEREF_Toc450054659\h45HYPERLINK\l"_Toc450054665"13.应急预案PAGEREF_Toc450054665\h531、编制依据1.1引用标准（1）《卧虎山路快速化改造工程排水工程三标段》；（2）《危险性较大的分部分项工程安全管理办法》建质[2009]87号（3）太原市政设计院提供的《工程地质勘察报告》；（4）《给水排水工程顶管技术规程》（CECS246:2008）；（5）《给排水管道工程施工及验收规范》（GB50268-2008）；（6）《混凝土结构工程施工质量验收规范》（GB50204-2015）；（7）《施工现场临时用电安全技术规范》（JGJ46-2005）；（8）《建筑基坑工程监测技术规范》（GB50497-2009）；（9）《顶进施工法用钢筋混凝土排水管》（JC/T640-2010）；（10）《混凝土和钢筋混凝土排水管》（GB/T11836-2009）；2、工程概况2.1工程简介（一）道路设计概况本标段全线位于太原中心城区东北部，作为建设路的北延工程，是北部片区快速系统的东环线，卧虎山路（阳兴大道~涧河路）快速化改造工程第三标段：卧虎山路K2+680～K5+600（新店北街），全长2.92公里。(1)108国道~皇后园街段（K2+680~K4+000），该段红线宽50米，两侧各15米绿化带。道路布置为两块板型式，中间4m绿化分隔带，两侧各14.25m机动车道、2.25m宽绿化带、3.5m非机动车道、3m人行道（采用人非共板型式）。(2)皇后园街~设计终点段（K4+000~K5+600），该段红线宽56.5米，两侧各15米绿化带。道路布置为两块板型式，中间4m绿化分隔带，两侧各17.5m机动车道、2.25m宽绿化带、3.5m非机动车道、3m人行道（采用人非共板型式）。（二）管线沟槽概况雨水通过在道路两侧设置的雨水收集口通过雨水连接管排入雨水主管道，遵循高水高排、低水低排，分散排除，排入附近河道。雨水连接雨水连接管D=300MM，采用钢筋混凝土承插管（Ⅰ级管），橡胶圈接口（氯丁橡胶）；雨、污水管道采用钢筋混凝土承插或企口管（优先选用芯模振动工艺制管），其中当管顶覆土0.7M＜H≤4.5M，采用Ⅱ级管；4.5M＜H≤6.0M时，采用Ⅲ级管。接口采用承插式弹性密封圈接口。雨污水管下穿铁路及埋深大于6米时，采用顶管施工。采用顶管施工段，管材采用钢筋混凝土顶管专用管，管材必须满足现
