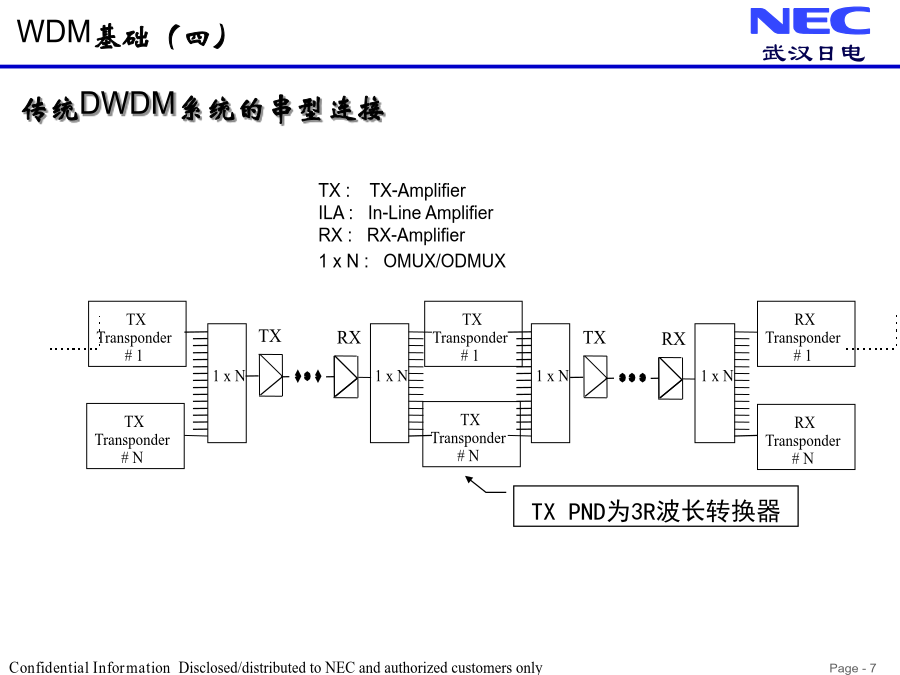

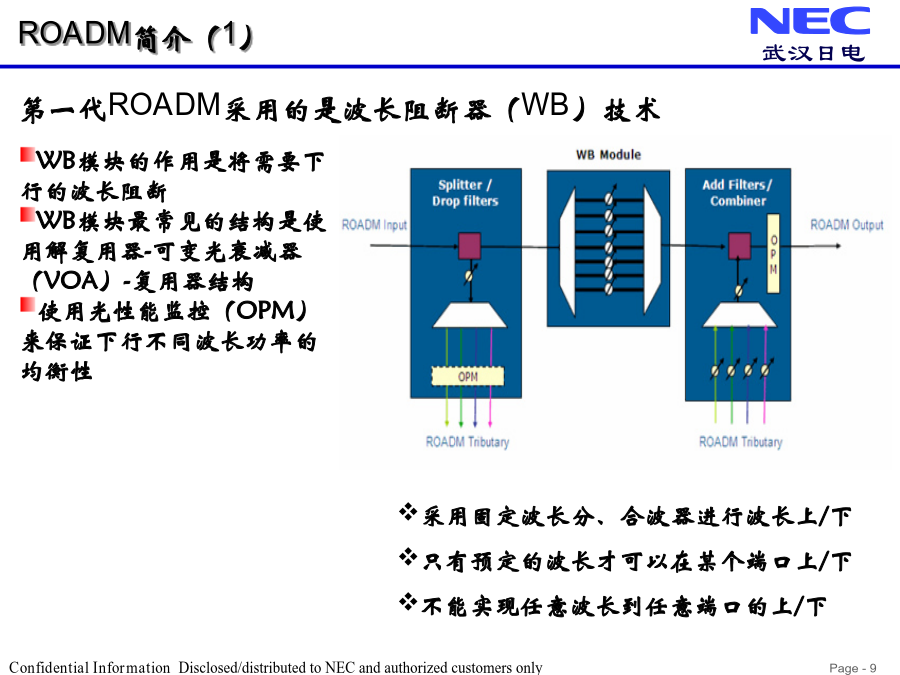

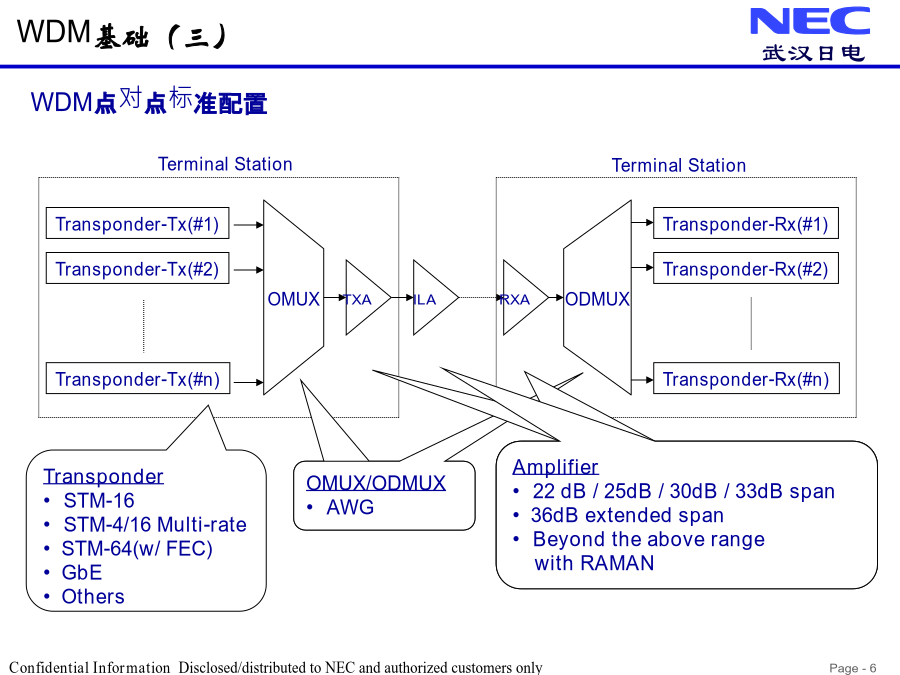

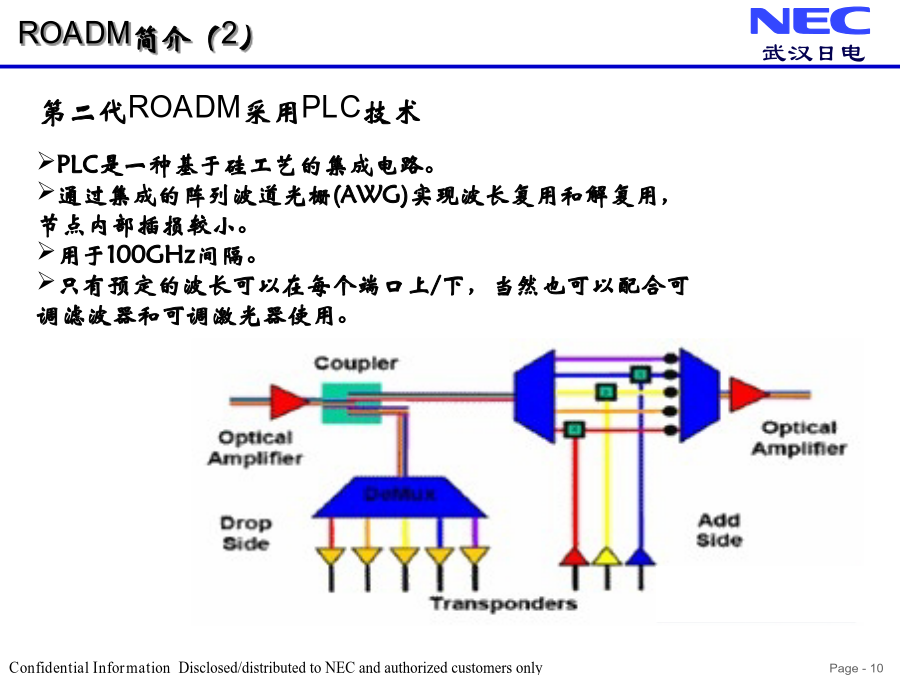

OTN技术、设备、组网技术交流OTN将获得大规模应用一、OTN技术的基础、协议与设备一、OTN技术的基础、协议与设备TransponderWDM点对点标准配置TX:TX-Amplifier一、OTN技术的基础、协议与设备WB模块的作用是将需要下行的波长阻断WB模块最常见的结构是使用解复用器-可变光衰减器（VOA）-复用器结构使用光性能监控（OPM）来保证下行不同波长功率的均衡性PLC是一种基于硅工艺的集成电路。通过集成的阵列波道光栅(AWG)实现波长复用和解复用，节点内部插损较小。用于100GHz间隔。只有预定的波长可以在每个端口上/下，当然也可以配合可调滤波器和可调激光器使用。1×N的WSS，可以把输入端中的任意一个或多个波长，传送到输出端中的任意一个端口。N×1的WSS，可以把任意一个端口中一个或多个波长，传送到输出端口。WSS不对波长进行转换/变换，同一端口不能出现2个相同波长的光通道信号！一、OTN技术的基础、协议与设备OTN标准简介（1）OTN标准简介（2）OTN标准简介（3）一、OTN技术的基础、协议与设备当前OTN设备的三大种类1×N的WSS，可以把输入端中的任意一个或多个波长，传送到输出端中的任意一个端口。N×1的WSS，可以把任意一个端口中一个或多个波长，传送到输出端口。WSS不对波长进行转换/变换，同一端口不能出现2个相同波长的光通道信号！当前OTN设备的三大种类WSMD4：4维度可配置光分插复用板，将主信道光信号分成4路相同的光信号。FIU：线路接口单元当前OTN设备的三大种类一、OTN技术简介二、DTN设备介绍Upgradeableto10Tb/s二、DTN设备介绍在网格网络应用中面临诸多挑战光子集成提供100G/500GOTN数字带宽OTN的业务颗粒ODUk成为网络中的资源-类SDHVC-n颗粒，提供开放的网络，线路容量和业务分离，无需绑定，极大减少备件种类和数量任何业务在任何地点即插即用，无需复杂的模拟规划，易于网络业务应急调度和规模扩展光交叉与（全）电交叉的比较（1）由于在中间站点没有端结光链路指标(OSNR/Q值)，在网络扩容时会遇到被迫进行网络调整。二、DTN设备介绍一、OTN技术简介100G/500G/1TOEO单片集成Thanks!
