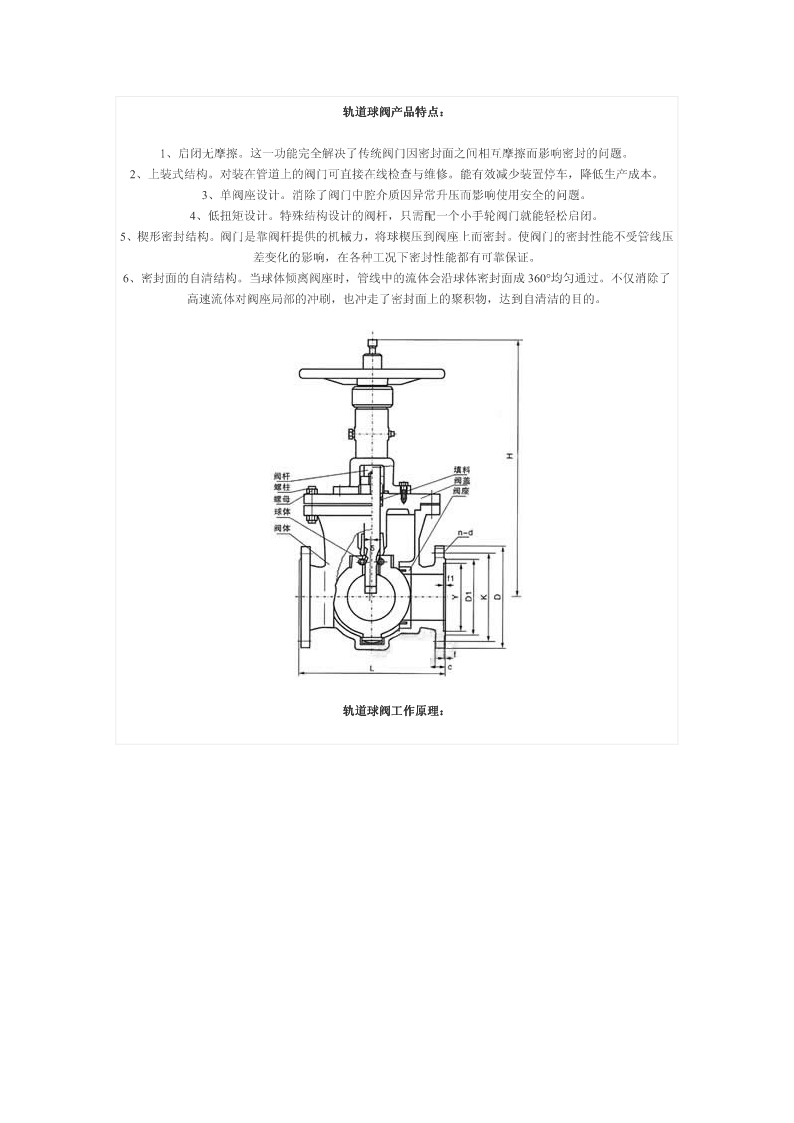

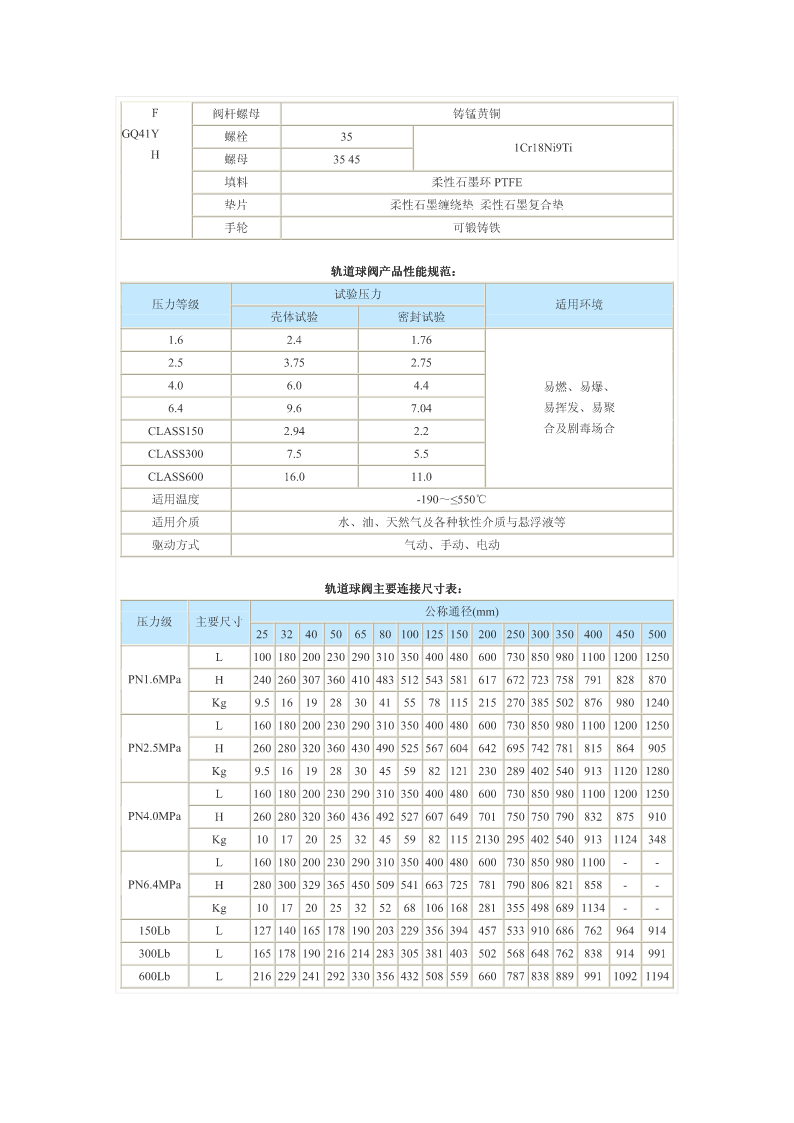

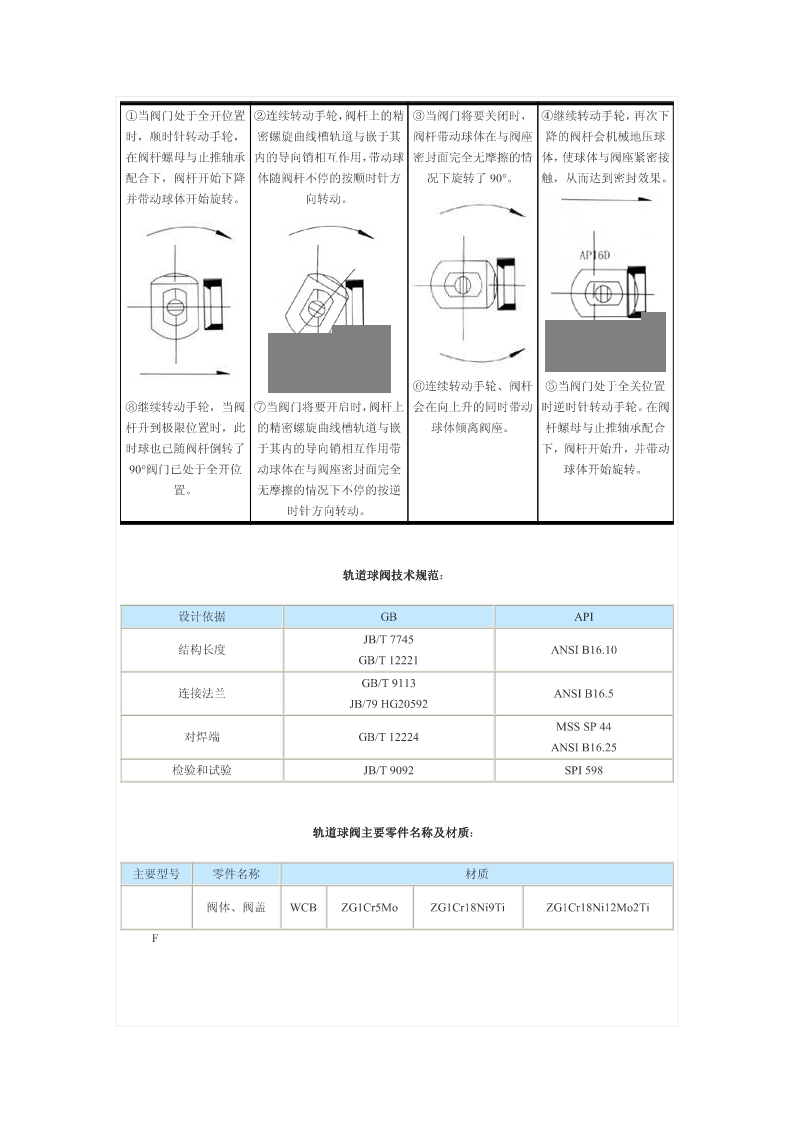

轨道球阀产品特点轨道球阀产品特点：：：：1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。轨道球阀工作原理轨道球阀工作原理：：：：①当阀门处于全开位置②连续转动手轮，阀杆上的精③当阀门将要关闭时，④继续转动手轮，再次下时，顺时针转动手轮，密螺旋曲线槽轨道与嵌于其阀杆带动球体在与阀座降的阀杆会机械地压球在阀杆螺母与止推轴承内的导向销相互作用，带动球密封面完全无摩擦的情体，使球体与阀座紧密接配合下，阀杆开始下降体随阀杆不停的按顺时针方况下旋转了90°。触，从而达到密封效果。并带动球体开始旋转。向转动。⑥连续转动手轮、阀杆⑤当阀门处于全关位置⑧继续转动手轮，当阀⑦当阀门将要开启时，阀杆上会在向上升的同时带动时逆时针转动手轮。在阀杆升到极限位置时，此的精密螺旋曲线槽轨道与嵌球体倾离阀座。杆螺母与止推轴承配合时球也已随阀杆倒转了于其内的导向销相互作用带下，阀杆开始升，并带动90°阀门已处于全开位动球体在与阀座密封面完全球体开始旋转。置。无摩擦的情况下不停的按逆时针方向转动。轨道球阀技术规范轨道球阀技术规范：设计依据GBAPIJB/T7745结构长度ANSIB16.10GB/T12221GB/T9113连接法兰ANSIB16.5JB/79HG20592MSSSP44对焊端GB/T12224ANSIB16.25检验和试验JB/T9092SPI598轨道球阀主要零件名称及材质轨道球阀主要零件名称及材质：主要型号零件名称材质阀体、阀盖WCBZG1Cr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiFF阀杆螺母铸锰黄铜GQ41Y螺栓351Cr18Ni9TiH螺母3545填料柔性石墨环PTFE垫片柔性石墨缠绕垫柔性石墨复合垫手轮可锻铸铁轨道球阀产品性能规范轨道球阀产品性能规范：：：：试验压力压力等级适用环境壳体试验密封试验1.62.41.762.53.752.754.06.04.4易燃、易爆、6.49.67.04易挥发、易聚CLASS1502.942.2合及剧毒场合CLASS3007.55.5CLASS60016.011.0适用温度-190～≤550℃适用介质水、油、天然气及各种软性介质与悬浮液等驱动方式气动、手动、电动轨道球阀主要连接尺寸表轨道球阀主要连接尺寸表：：：：公称通径(mm)压力级主要尺寸253240506580100125150200250300350400450500L100180200230290310350400480600730850980110012001250PN1.6MPaH240260307360410483512543581617672723758791828870Kg9.5161928304155781152152703855028769801240L160180200230290310350400480600730850980110012001250PN2.5MPaH260280320360430490525567604642695742781815864905Kg9.51619283045598212123028940254091311201280L160180200230290310350400480600730850980110012001250PN4.0MPaH260280320360436492527607649701750750790832875910Kg101720253245598211521302954025409131124348L1601802002302903103504004806007308509801100--PN6.4MPaH280300329365450509541663725781790806821858--Kg101720253252681061682813554986891134--150LbL1271401
