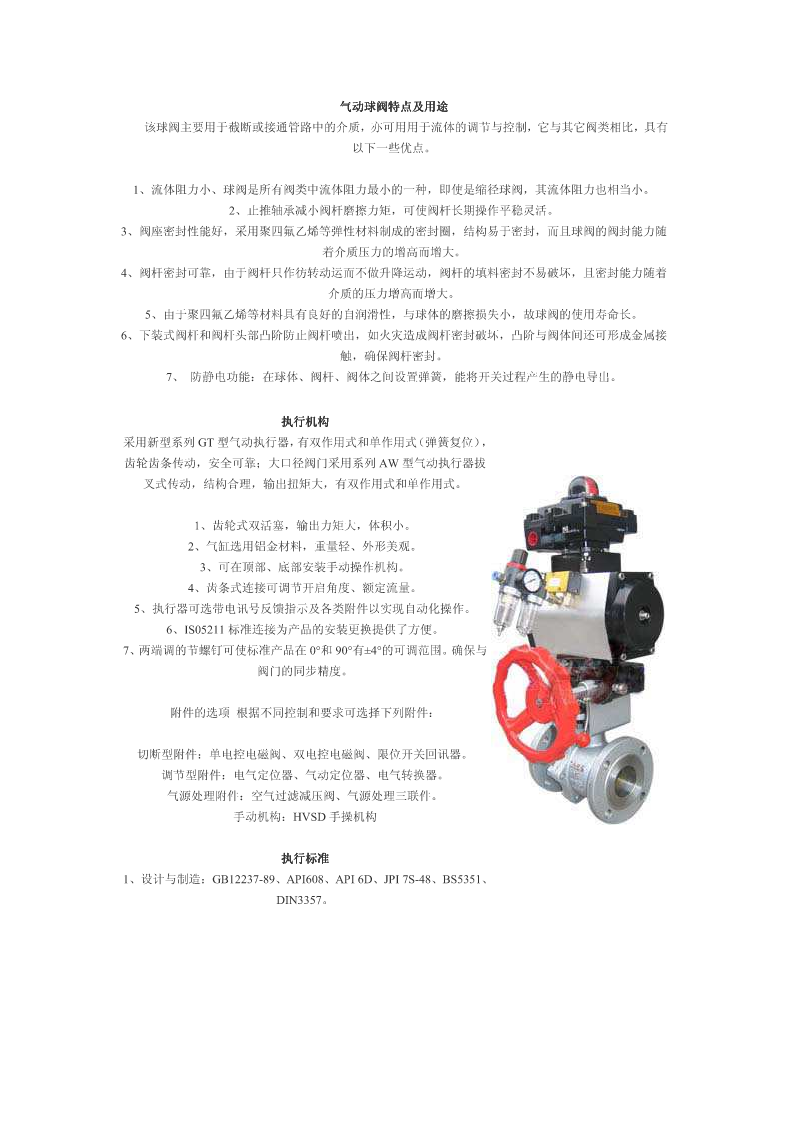

气动球阀特点及用途该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。执行机构采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。1、齿轮式双活塞，输出力矩大，体积小。2、气缸选用铝金材料，重量轻、外形美观。3、可在顶部、底部安装手动操作机构。4、齿条式连接可调节开启角度、额定流量。5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。6、IS05211标准连接为产品的安装更换提供了方便。7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。附件的选项根据不同控制和要求可选择下列附件：切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。调节型附件：电气定位器、气动定位器、电气转换器。气源处理附件：空气过滤减压阀、气源处理三联件。手动机构：手操机构HVSD执行标准1、设计与制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。3、结构长度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。4、检验主试验：JB/T9092、API598。气动球阀性能规范公称通径mmDN15-DN300材料代号CPRZG1Cr18Ni阀体WCBZG1Cr18Ni9Ti12Mo2Ti球体2Cr131Cr18Ni9Ti1Cr18Ni12MoTi主要阀杆2Cr131Cr18Ni9Ti1Cr18Ni12MoTi零件密封增强聚四氟乙烯对位聚苯圈填料聚四氟乙烯柔性石墨适用蒸汽、水硝酸类醋酸类适用介质工况适用-28℃-300℃温度型号AW、DA/SR系列、GTE系列、TH系列等执行气源器0.4-0.7MPa压力试验压力公称压力（Mpa）压力级（class）JIS(Mpa)（Mpa）1.62.54.06.410.015030060010K20K强度试验2.43.86.09.615.03.17.815.32.43.8密封试验1.82.84.47.011.02.25.611.21.52.8气密试验0.5～0.7气动球阀安装尺寸表公称尺寸(mm)执行器型号通径1.6MPa2.5MPa4.0MPaDN(mm)LDD1bZ-фDLDD1bZ-фDLDD1bZ-фD可选配DA/SR、QGSY、80241195160208-18241195160228-18310310160228-18以上选配仅供参考具100305215180208-18305230190248-23350350190248-23体125356245210228-18356270220288-25400270220288-25选区用根据实际要求150394280240248-23394300250308-25480300250308-252004573352952812-234573603103412-256003753203812-30订货须知订货时请填写《规格书》或注明以下内容：一一一、若订货前还未选定型号，请向我们提供您的使用参数一:1.公称通径、额定流量系数KV，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀的开关型式，4.阀体、阀芯材料，5.是否带附件，说明附件型号。以便我们的为您正确选型。二二二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
