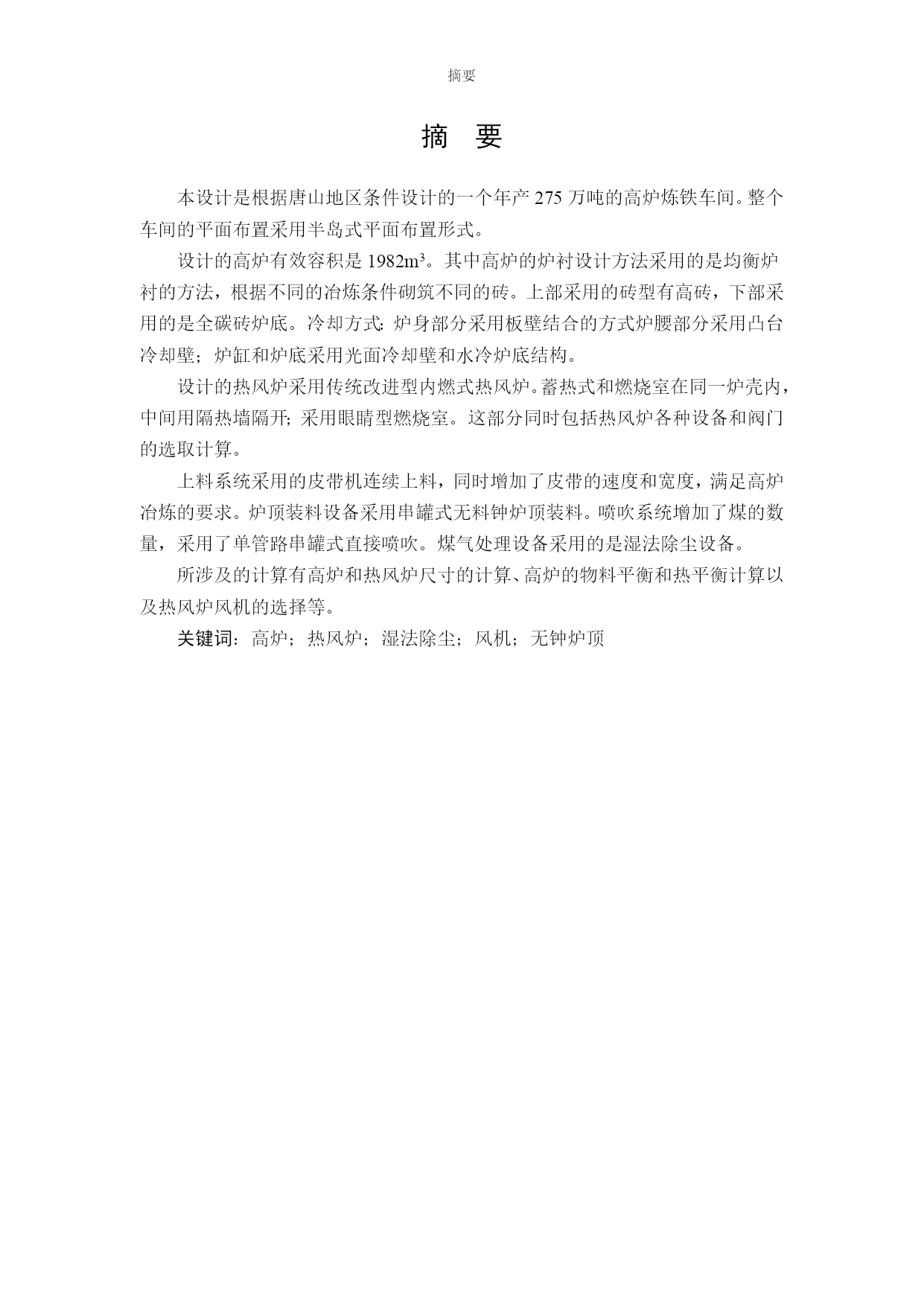

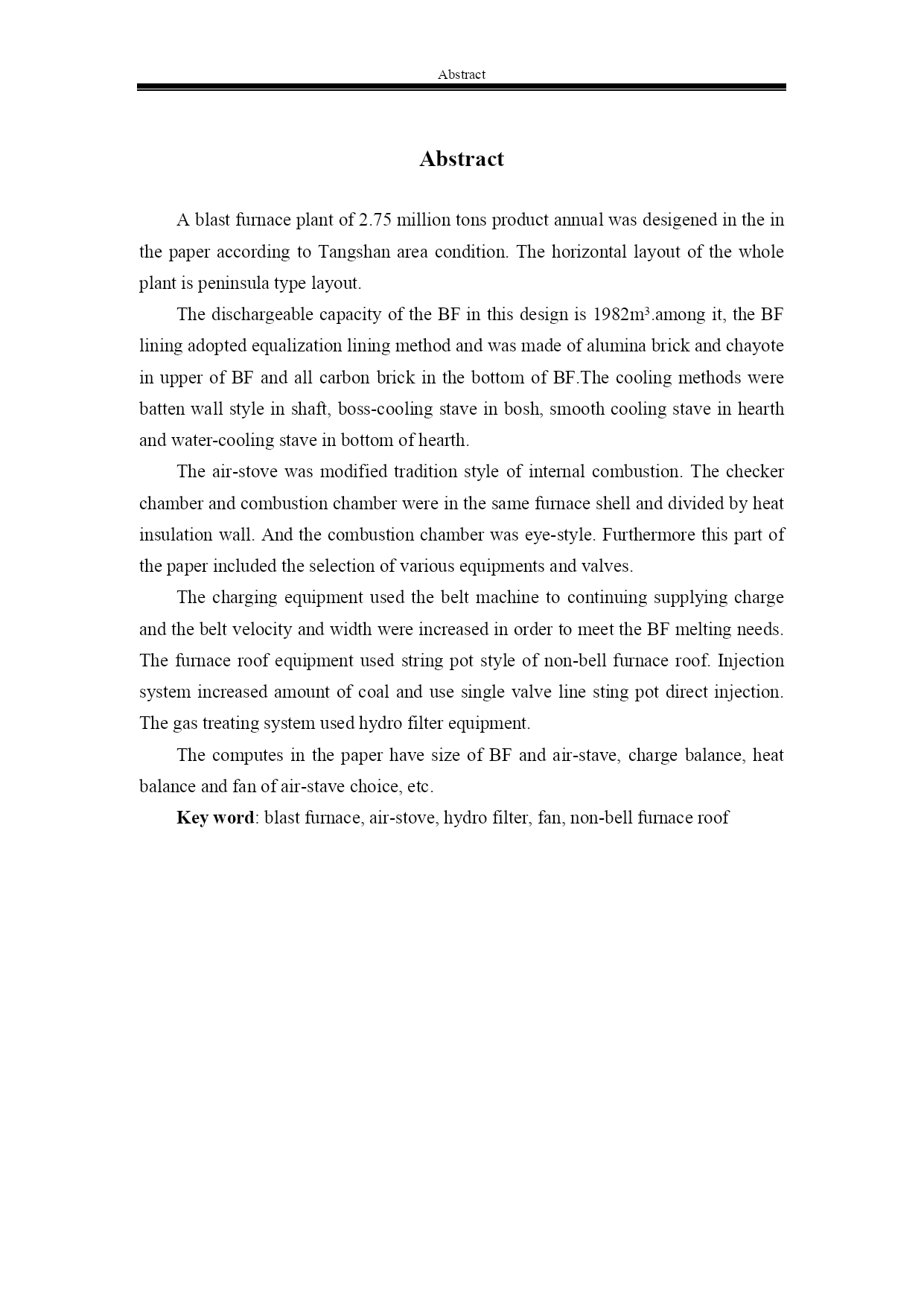

PAGE河北联合大学轻工学院QINGGONGCOLLEGE,HEBEIUNITEDUNIVERSITY毕业设计说明书设计题目：设计一座年产生铁275万吨的高炉车间学生姓名：孟祥松学号：200915090113专业班级：09冶金1班学部：材料化工部指导教师：蒋武锋讲师2013年05月24日摘要摘要本设计是根据唐山地区条件设计的一个年产275万吨的高炉炼铁车间。整个车间的平面布置采用半岛式平面布置形式。设计的高炉有效容积是1982m3。其中高炉的炉衬设计方法采用的是均衡炉衬的方法，根据不同的冶炼条件砌筑不同的砖。上部采用的砖型有高砖，下部采用的是全碳砖炉底。冷却方式：炉身部分采用板壁结合的方式炉腰部分采用凸台冷却壁；炉缸和炉底采用光面冷却壁和水冷炉底结构。设计的热风炉采用传统改进型内燃式热风炉。蓄热式和燃烧室在同一炉壳内，中间用隔热墙隔开；采用眼睛型燃烧室。这部分同时包括热风炉各种设备和阀门的选取计算。上料系统采用的皮带机连续上料，同时增加了皮带的速度和宽度，满足高炉冶炼的要求。炉顶装料设备采用串罐式无料钟炉顶装料。喷吹系统增加了煤的数量，采用了单管路串罐式直接喷吹。煤气处理设备采用的是湿法除尘设备。所涉及的计算有高炉和热风炉尺寸的计算、高炉的物料平衡和热平衡计算以及热风炉风机的选择等。关键词：高炉；热风炉；湿法除尘；风机；无钟炉顶AbstractAbstractAblastfurnaceplantof2.75milliontonsproductannualwasdesigenedintheinthepaperaccordingtoTangshanareacondition.Thehorizontallayoutofthewholeplantispeninsulatypelayout.ThedischargeablecapacityoftheBFinthisdesignis1982m3.amongit,theBFliningadoptedequalizationliningmethodandwasmadeofaluminabrickandchayoteinupperofBFandallcarbonbrickinthebottomofBF.Thecoolingmethodswerebattenwallstyleinshaft,boss-coolingstaveinbosh,smoothcoolingstaveinhearthandwater-coolingstaveinbottomofhearth.Theair-stovewasmodifiedtraditionstyleofinternalcombustion.Thecheckerchamberandcombustionchamberwereinthesamefurnaceshellanddividedbyheatinsulationwall.Andthecombustionchamberwaseye-style.Furthermorethispartofthepaperincludedtheselectionofvariousequipmentsandvalves.ThechargingequipmentusedthebeltmachinetocontinuingsupplyingchargeandthebeltvelocityandwidthwereincreasedinordertomeettheBFmeltingneeds.Thefurnaceroofequipmentusedstringpotstyleofnon-bellfurnaceroof.Injectionsystemincreasedamountofcoalandusesinglevalvelinestingpotdirectinjection.Thegastreatingsystemusedhydrofilterequipment.ThecomputesinthepaperhavesizeofBFandair-stave,chargebalance,heatbalanceandfanofair-stavechoice,etc.Keyword:blastfurnace,air-stove,hydrofilter,fan,non-bellfurnaceroof目录PAGEIII目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc232567868"摘要PAGEREF_Toc232567868\hIHYPERLINK\l"_Toc232567869"AbstractPAGEREF_To
