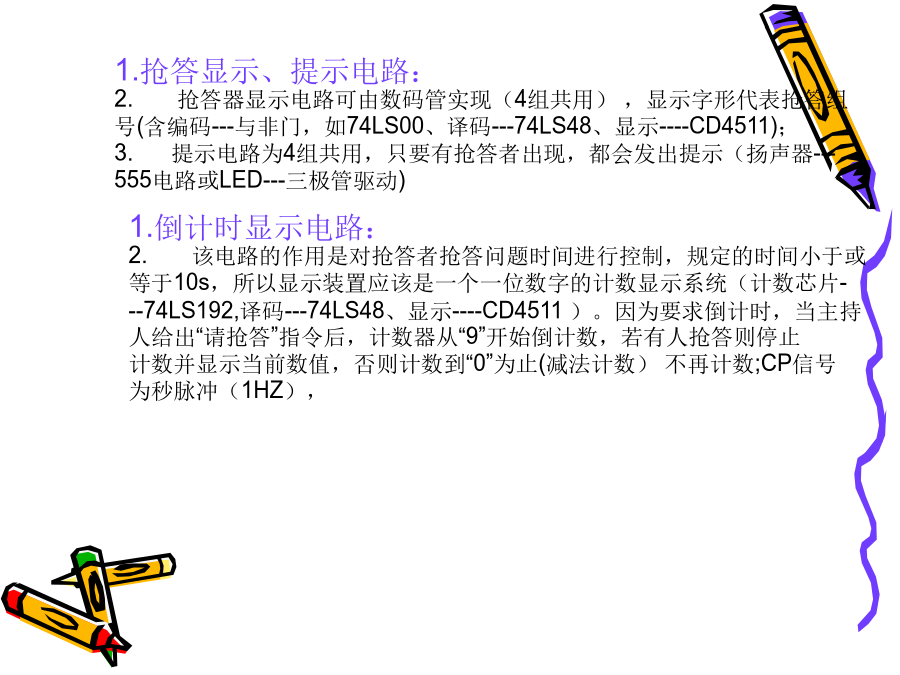

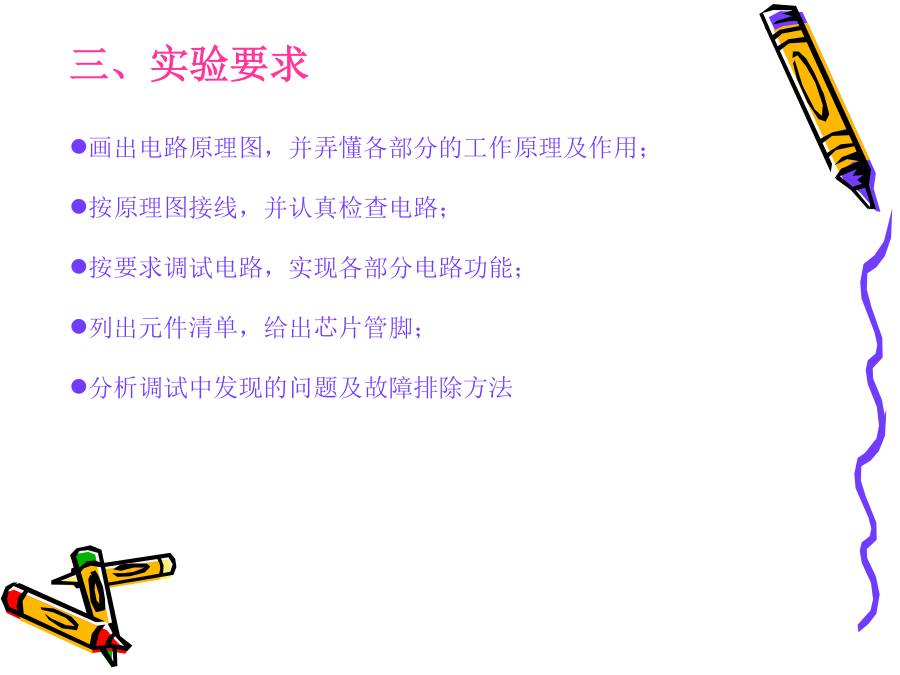

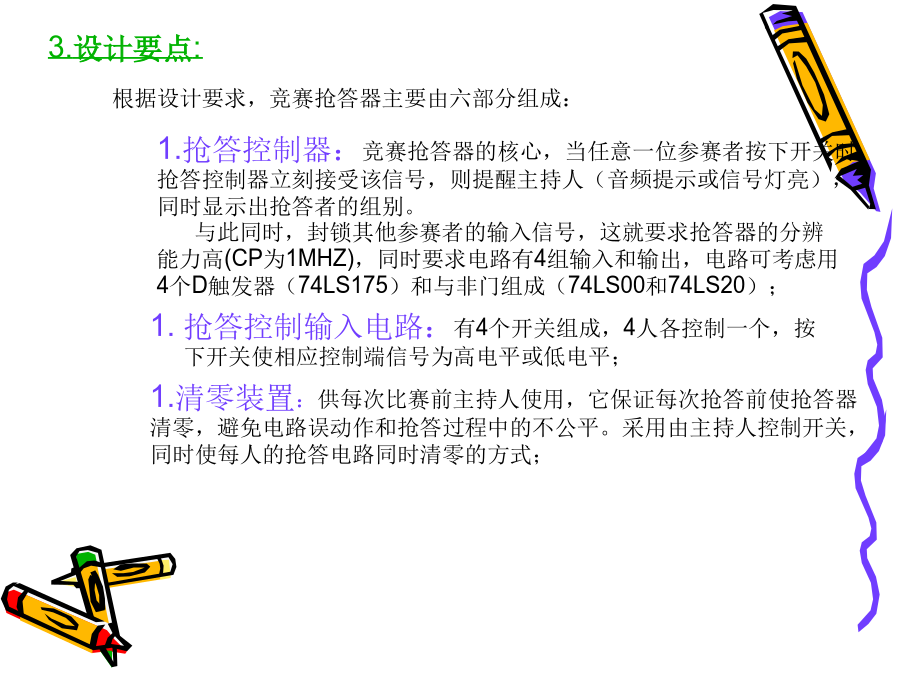

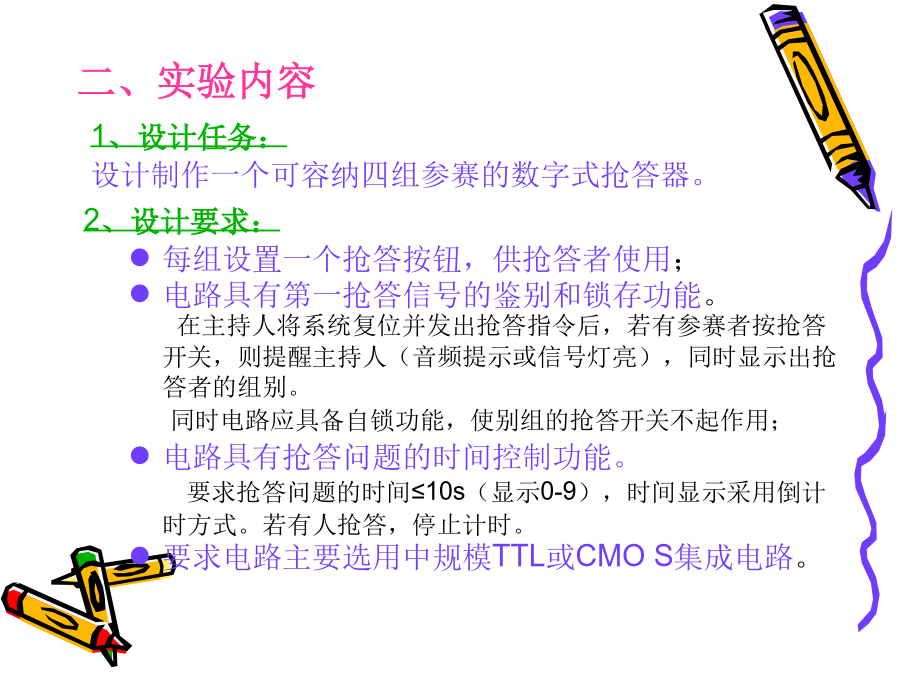

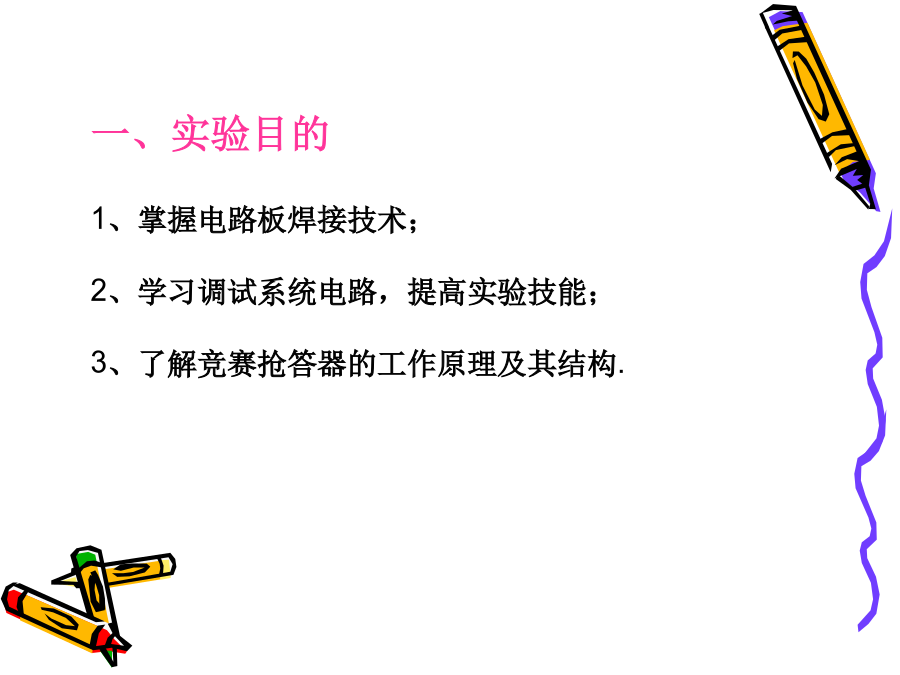

数字电子设计性实验一、实验目的1、掌握电路板焊接技术；2、学习调试系统电路，提高实验技能；3、了解竞赛抢答器的工作原理及其结构.二、实验内容3.设计要点:抢答显示、提示电路：抢答器显示电路可由数码管实现（4组共用），显示字形代表抢答组号(含编码---与非门，如74LS00、译码---74LS48、显示----CD4511)；提示电路为4组共用，只要有抢答者出现，都会发出提示（扬声器---555电路或LED---三极管驱动)三、实验要求画出电路原理图，并弄懂各部分的工作原理及作用；按原理图接线，并认真检查电路；按要求调试电路，实现各部分电路功能；列出元件清单，给出芯片管脚；分析调试中发现的问题及故障排除方法
