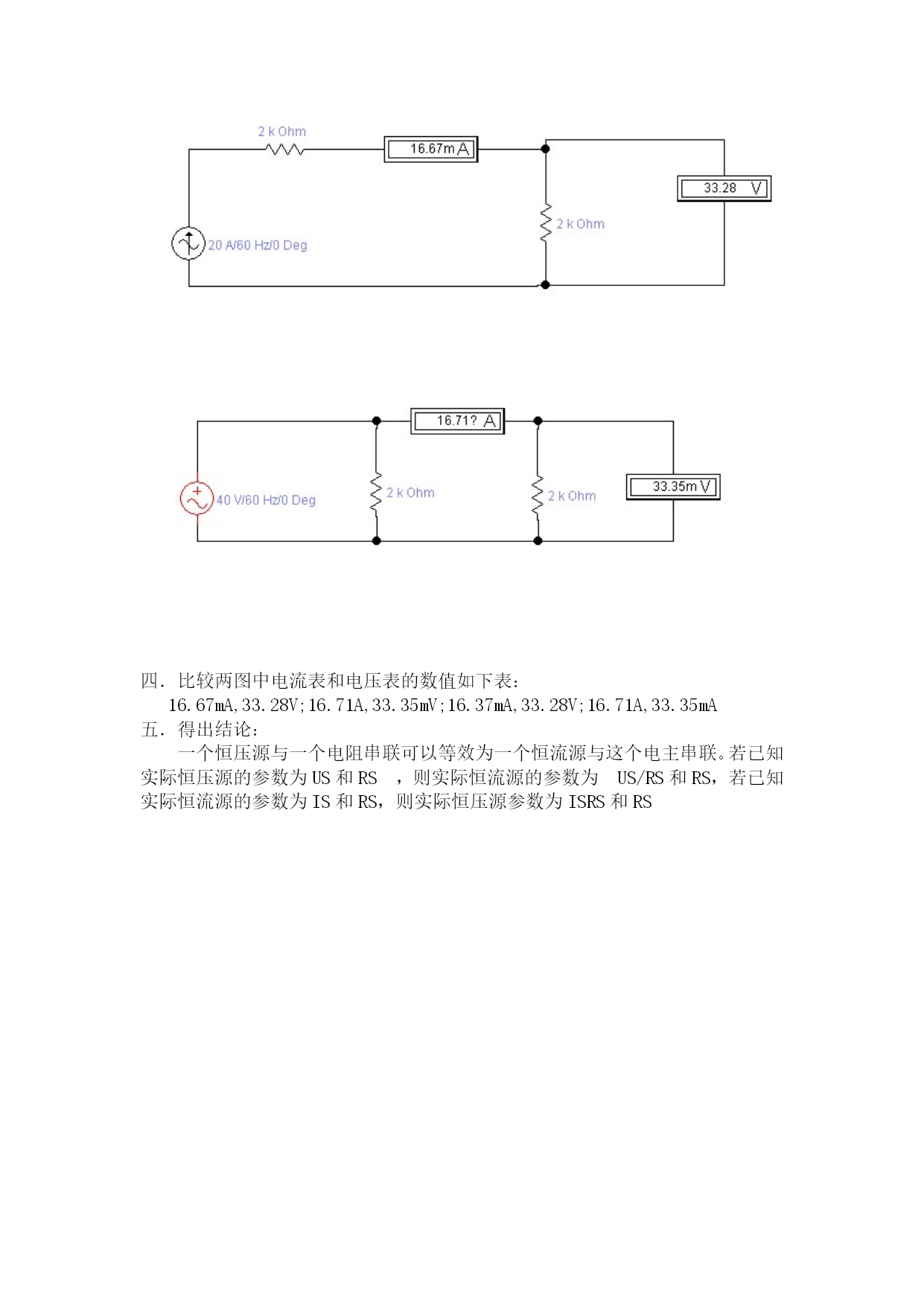

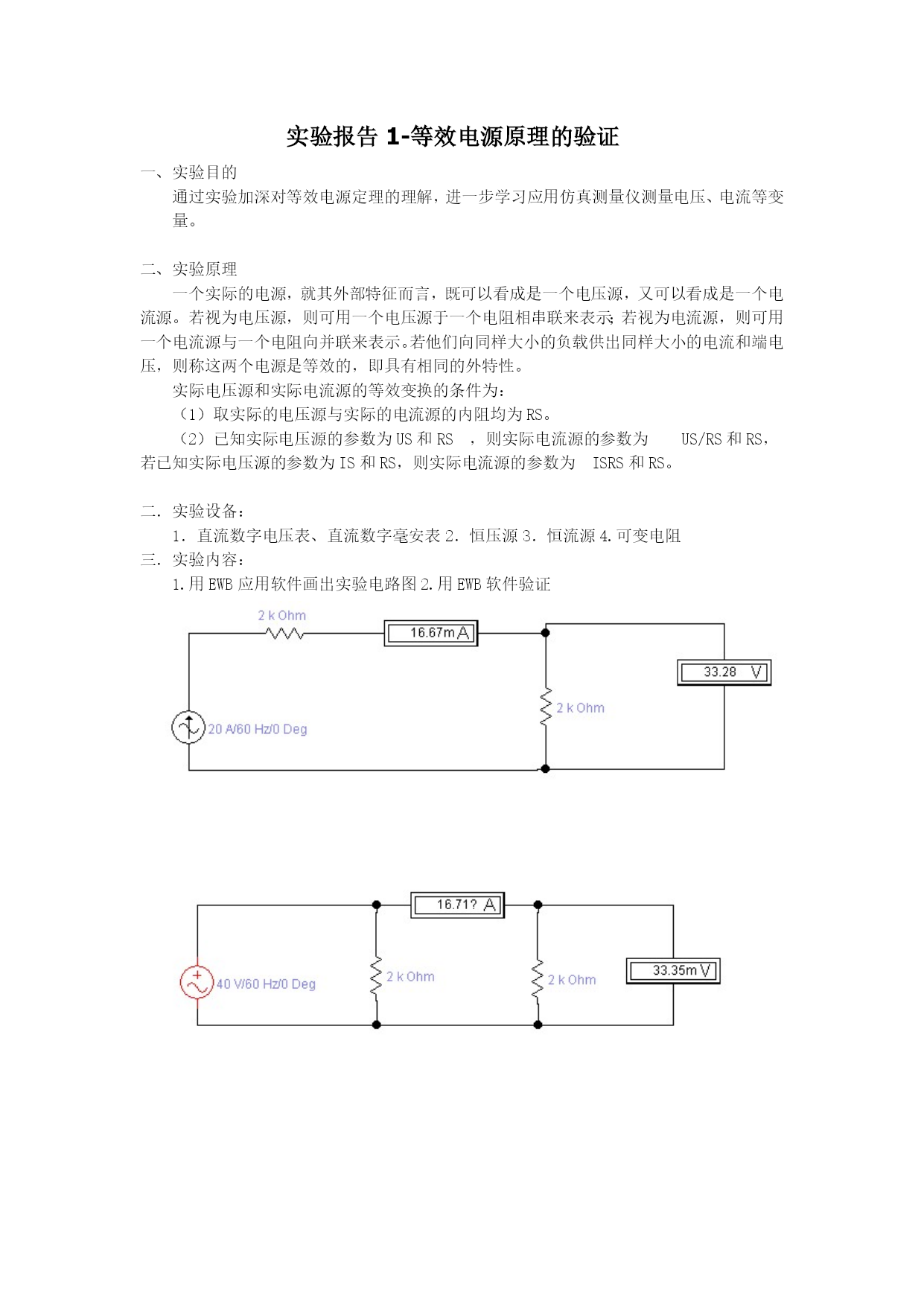

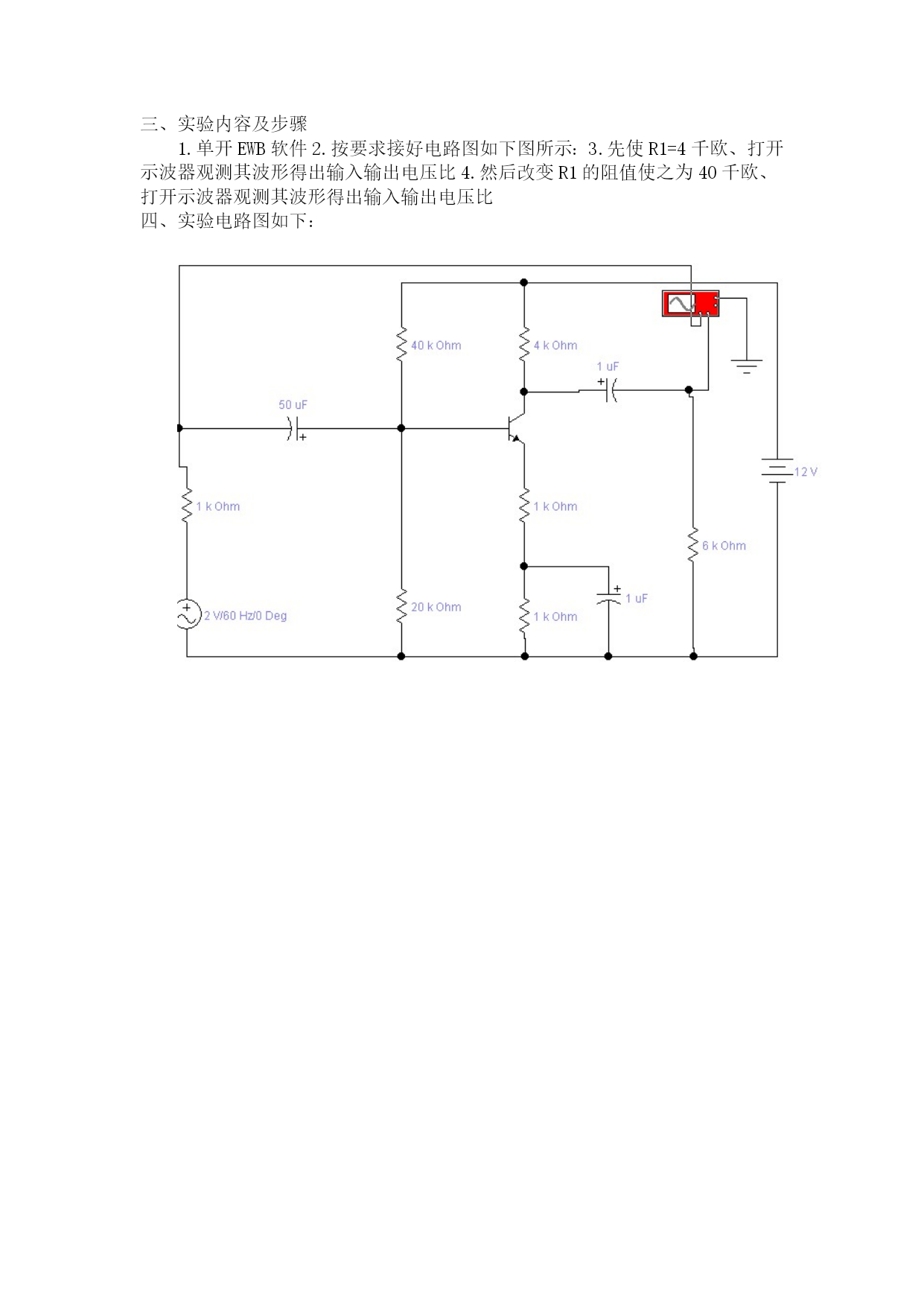

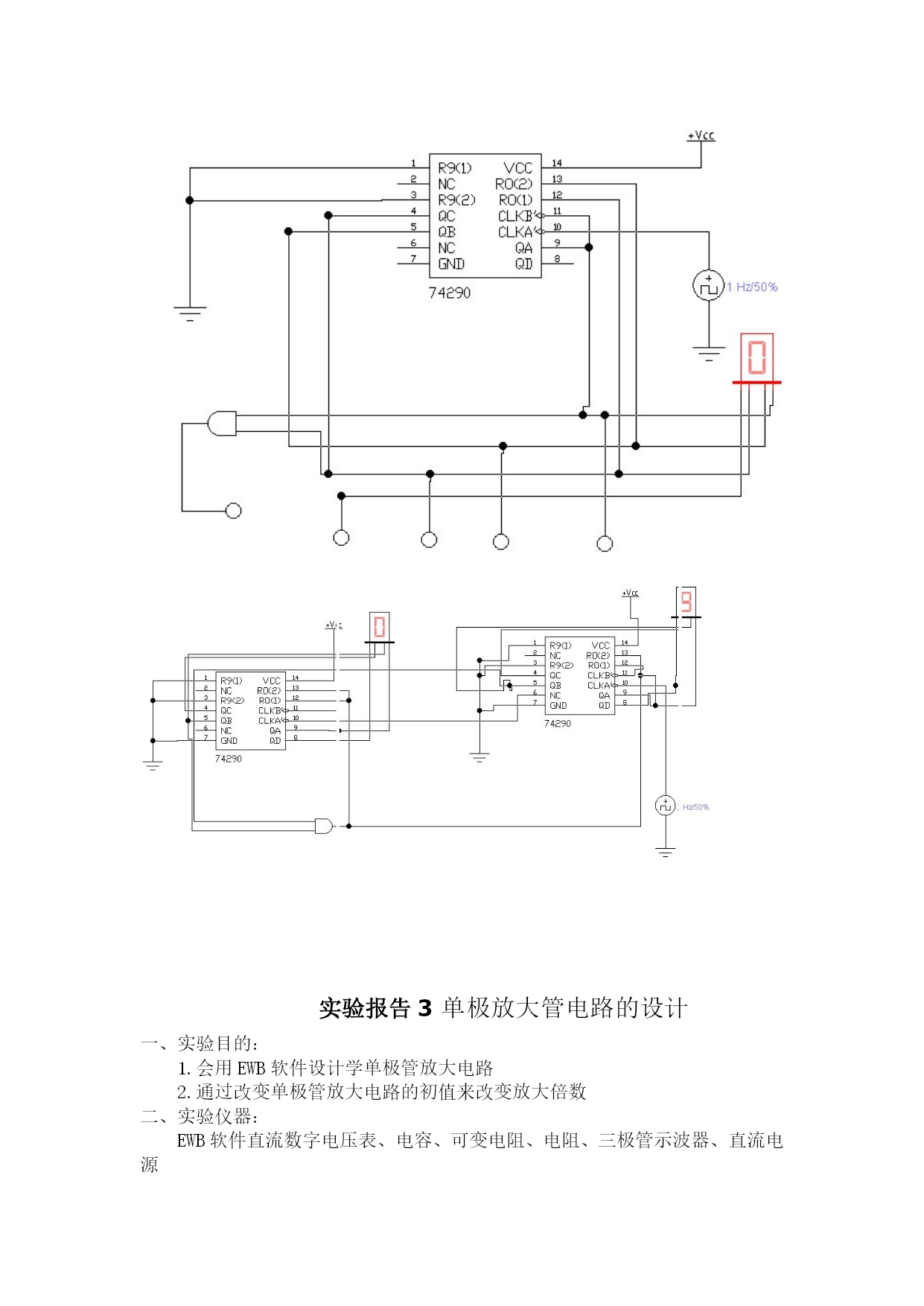

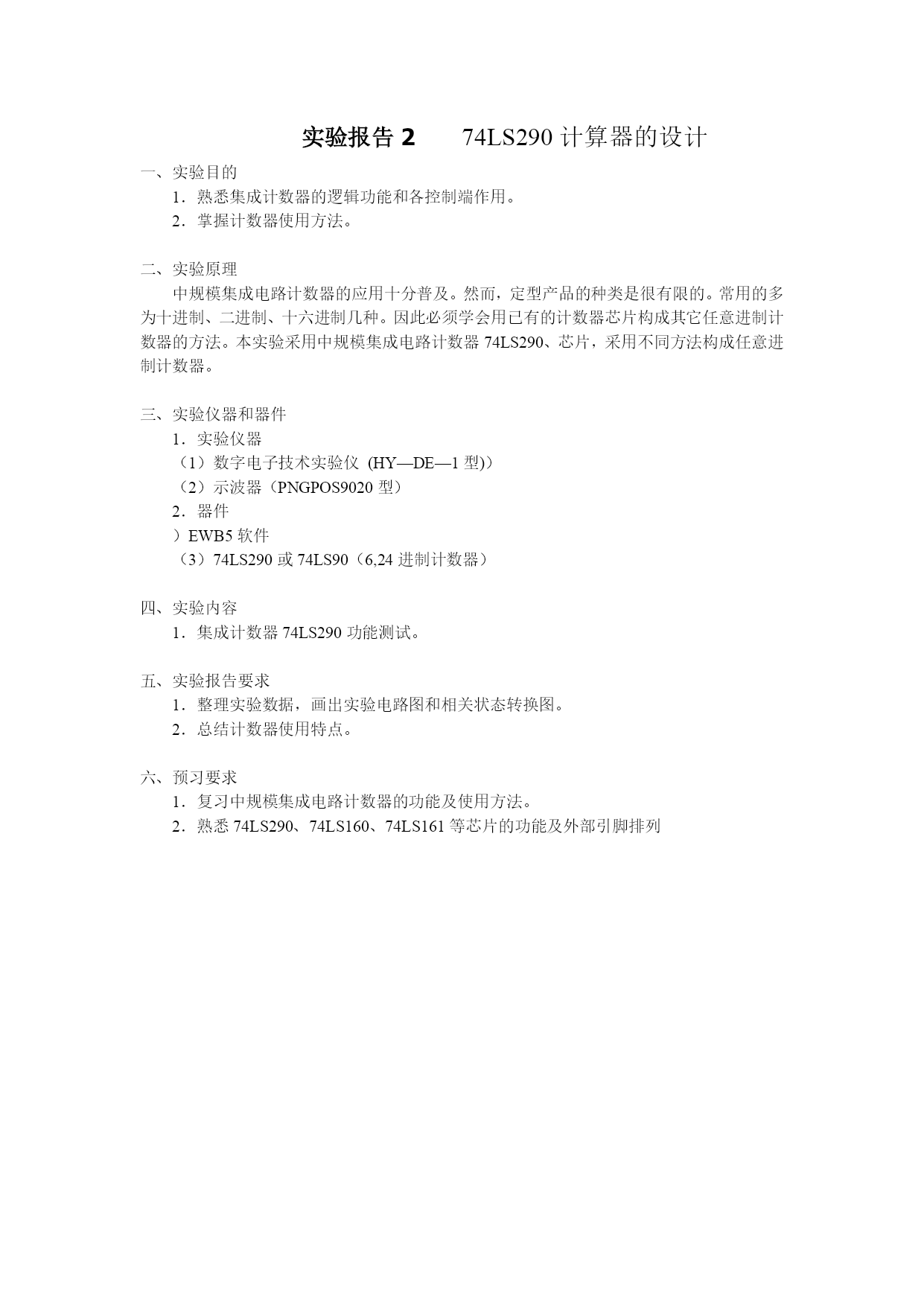

电工电子设计性实验姓名：钟永铖专业：材料成型及控制工程学号：09316140时间：2011年12月1日星期四实验报告1-等效电源原理的验证实验目的通过实验加深对等效电源定理的理解，进一步学习应用仿真测量仪测量电压、电流等变量。实验原理一个实际的电源，就其外部特征而言，既可以看成是一个电压源，又可以看成是一个电流源。若视为电压源，则可用一个电压源于一个电阻相串联来表示；若视为电流源，则可用一个电流源与一个电阻向并联来表示。若他们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。实际电压源和实际电流源的等效变换的条件为：（1）取实际的电压源与实际的电流源的内阻均为RS。（2）已知实际电压源的参数为US和RS，则实际电流源的参数为US/RS和RS，若已知实际电压源的参数为IS和RS，则实际电流源的参数为ISRS和RS。二．实验设备：1．直流数字电压表、直流数字毫安表2．恒压源3．恒流源4.可变电阻三．实验内容：1.用EWB应用软件画出实验电路图2.用EWB软件验证四．比较两图中电流表和电压表的数值如下表：16.67mA,33.28V;16.71A,33.35mV;16.37mA,33.28V;16.71A,33.35mA五．得出结论：一个恒压源与一个电阻串联可以等效为一个恒流源与这个电主串联。若已知实际恒压源的参数为US和RS，则实际恒流源的参数为US/RS和RS，若已知实际恒流源的参数为IS和RS，则实际恒压源参数为ISRS和RS实验报告274LS290计算器的设计一、实验目的1．熟悉集成计数器的逻辑功能和各控制端作用。2．掌握计数器使用方法。二、实验原理中规模集成电路计数器的应用十分普及。然而，定型产品的种类是很有限的。常用的多为十进制、二进制、十六进制几种。因此必须学会用已有的计数器芯片构成其它任意进制计数器的方法。本实验采用中规模集成电路计数器74LS290、芯片，采用不同方法构成任意进制计数器。三、实验仪器和器件1．实验仪器（1）数字电子技术实验仪(HY—DE—1型)）（2）示波器（PNGPOS9020型）2．器件）EWB5软件（3）74LS290或74LS90（6,24进制计数器）四、实验内容1．集成计数器74LS290功能测试。五、实验报告要求1．整理实验数据，画出实验电路图和相关状态转换图。2．总结计数器使用特点。六、预习要求1．复习中规模集成电路计数器的功能及使用方法。2．熟悉74LS290、74LS160、74LS161等芯片的功能及外部引脚排列实验报告3单极放大管电路的设计一、实验目的：1.会用EWB软件设计学单极管放大电路2.通过改变单极管放大电路的初值来改变放大倍数二、实验仪器：EWB软件直流数字电压表、电容、可变电阻、电阻、三极管示波器、直流电源三、实验内容及步骤1.单开EWB软件2.按要求接好电路图如下图所示：3.先使R1=4千欧、打开示波器观测其波形得出输入输出电压比4.然后改变R1的阻值使之为40千欧、打开示波器观测其波形得出输入输出电压比四、实验电路图如下：六、填写并分析数据R1电压放大倍数4千欧40千欧1当静态值R1改变时电压放大倍数也会相应的改变
