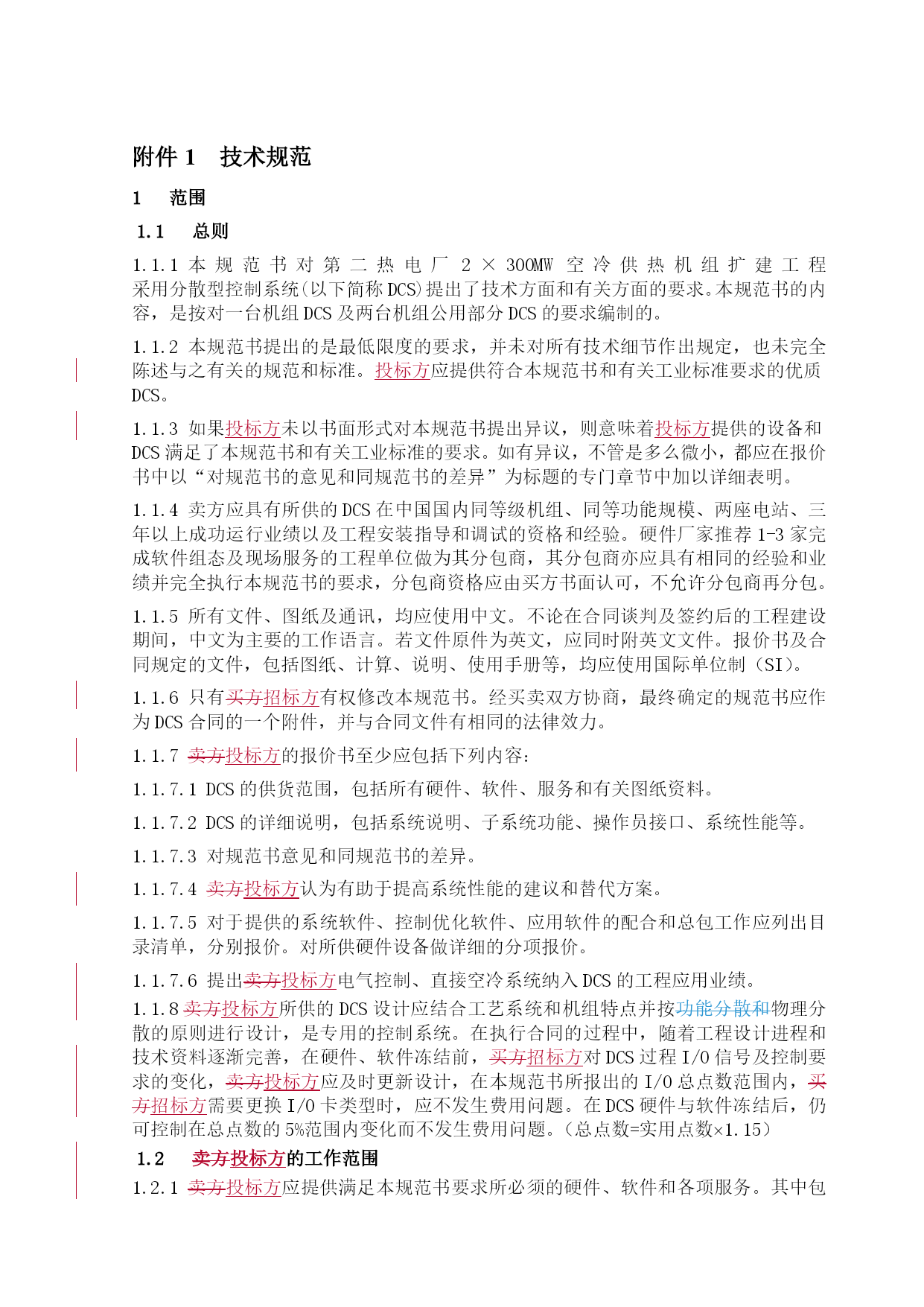

第二热电厂2×300MW分散控制系统（DCS）招标文件第四卷技术规范书招标编号：二ＯＯ五年五月目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc96421488"附件1技术规范PAGEREF_Toc96421488\h1HYPERLINK\l"_Toc96421489"附件2供货范围PAGEREF_Toc96421489\h2HYPERLINK\l"_Toc96421490"附件3技术资料及交付进度PAGEREF_Toc96421490\h2HYPERLINK\l"_Toc96421491"附件4交货进度PAGEREF_Toc96421491\h2HYPERLINK\l"_Toc96421492"附件5试验、验收和演示PAGEREF_Toc96421492\h2HYPERLINK\l"_Toc96421493"附件6分项价格表PAGEREF_Toc96421493\h2HYPERLINK\l"_Toc96421494"附件7技术服务和设计联络PAGEREF_Toc96421494\h2HYPERLINK\l"_Toc96421505"附件8其它PAGEREF_Toc96421505\h2附件1技术规范范围总则本规范书对第二热电厂2×300MW空冷供热机组扩建工程采用分散型控制系统(以下简称DCS)提出了技术方面和有关方面的要求。本规范书的内容，是按对一台机组DCS及两台机组公用部分DCS的要求编制的。本规范书提出的是最低限度的要求，并未对所有技术细节作出规定，也未完全陈述与之有关的规范和标准。投标方应提供符合本规范书和有关工业标准要求的优质DCS。如果投标方未以书面形式对本规范书提出异议，则意味着投标方提供的设备和DCS满足了本规范书和有关工业标准的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细表明。卖方应具有所供的DCS在中国国内同等级机组、同等功能规模、两座电站、三年以上成功运行业绩以及工程安装指导和调试的资格和经验。硬件厂家推荐1-3家完成软件组态及现场服务的工程单位做为其分包商，其分包商亦应具有相同的经验和业绩并完全执行本规范书的要求，分包商资格应由买方书面认可，不允许分包商再分包。所有文件、图纸及通讯，均应使用中文。不论在合同谈判及签约后的工程建设期间，中文为主要的工作语言。若文件原件为英文，应同时附英文文件。报价书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。只有买方招标方有权修改本规范书。经买卖双方协商，最终确定的规范书应作为DCS合同的一个附件，并与合同文件有相同的法律效力。卖方投标方的报价书至少应包括下列内容：DCS的供货范围，包括所有硬件、软件、服务和有关图纸资料。DCS的详细说明，包括系统说明、子系统功能、操作员接口、系统性能等。对规范书意见和同规范书的差异。卖方投标方认为有助于提高系统性能的建议和替代方案。对于提供的系统软件、控制优化软件、应用软件的配合和总包工作应列出目录清单，分别报价。对所供硬件设备做详细的分项报价。提出卖方投标方电气控制、直接空冷系统纳入DCS的工程应用业绩。1.1.8卖方投标方所供的DCS设计应结合工艺系统和机组特点并按功能分散和物理分散的原则进行设计，是专用的控制系统。在执行合同的过程中，随着工程设计进程和技术资料逐渐完善，在硬件、软件冻结前，买方招标方对DCS过程I/O信号及控制要求的变化，卖方投标方应及时更新设计，在本规范书所报出的I/O总点数范围内，买方招标方需要更换I/O卡类型时，应不发生费用问题。在DCS硬件与软件冻结后，仍可控制在总点数的5%范围内变化而不发生费用问题。（总点数=实用点数1.15）卖方投标方的工作范围卖方投标方应提供满足本规范书要求所必须的硬件、软件和各项服务。其中包括（但不限于）下列内容：按照机组运行要求、本DCS规范书的规定和适用的工业标准，配置一套完整的分散控制系统，并提供通讯电缆和柜间连接电缆。提供构成DCS所必须的全部硬件。提供的DCS系统应为DCS厂商的最新产品。实现本DCS规范书规定的全部功能,卖方推荐2~3家业绩好，实力强、对热力系统及运行特性熟悉的具有有关资质的国内工程单位（附简要介绍、业绩表、设计组态人员名单简历）作为本工程分包单位，由买方确定作为承担本工程DCS工程设计、系统组态及现场服务等工作的工程商。同时卖方应保证DCS的按期投运并可靠稳定运行。卖方应委托有资质的设计单位进行SAMA图和逻辑框图
