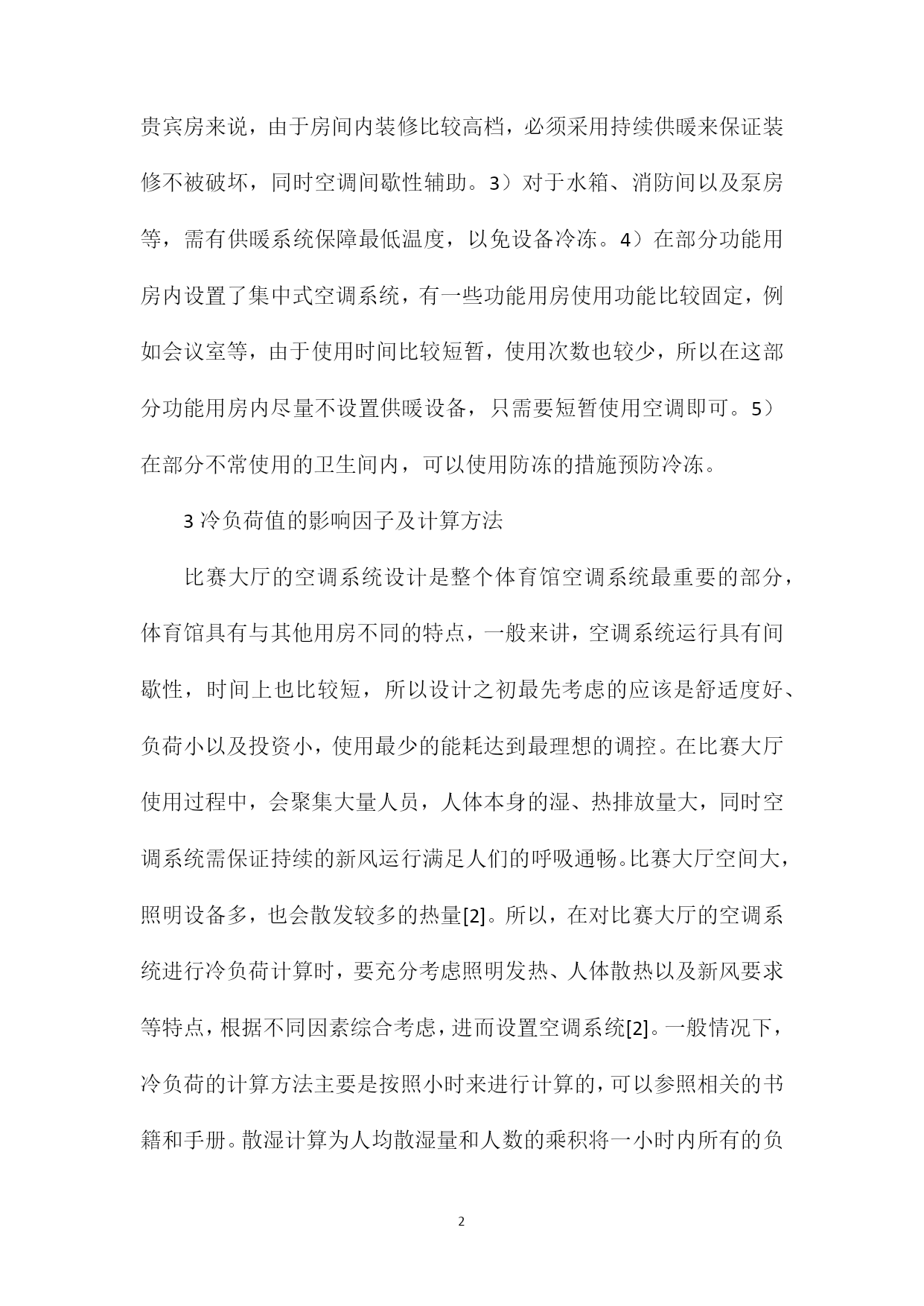

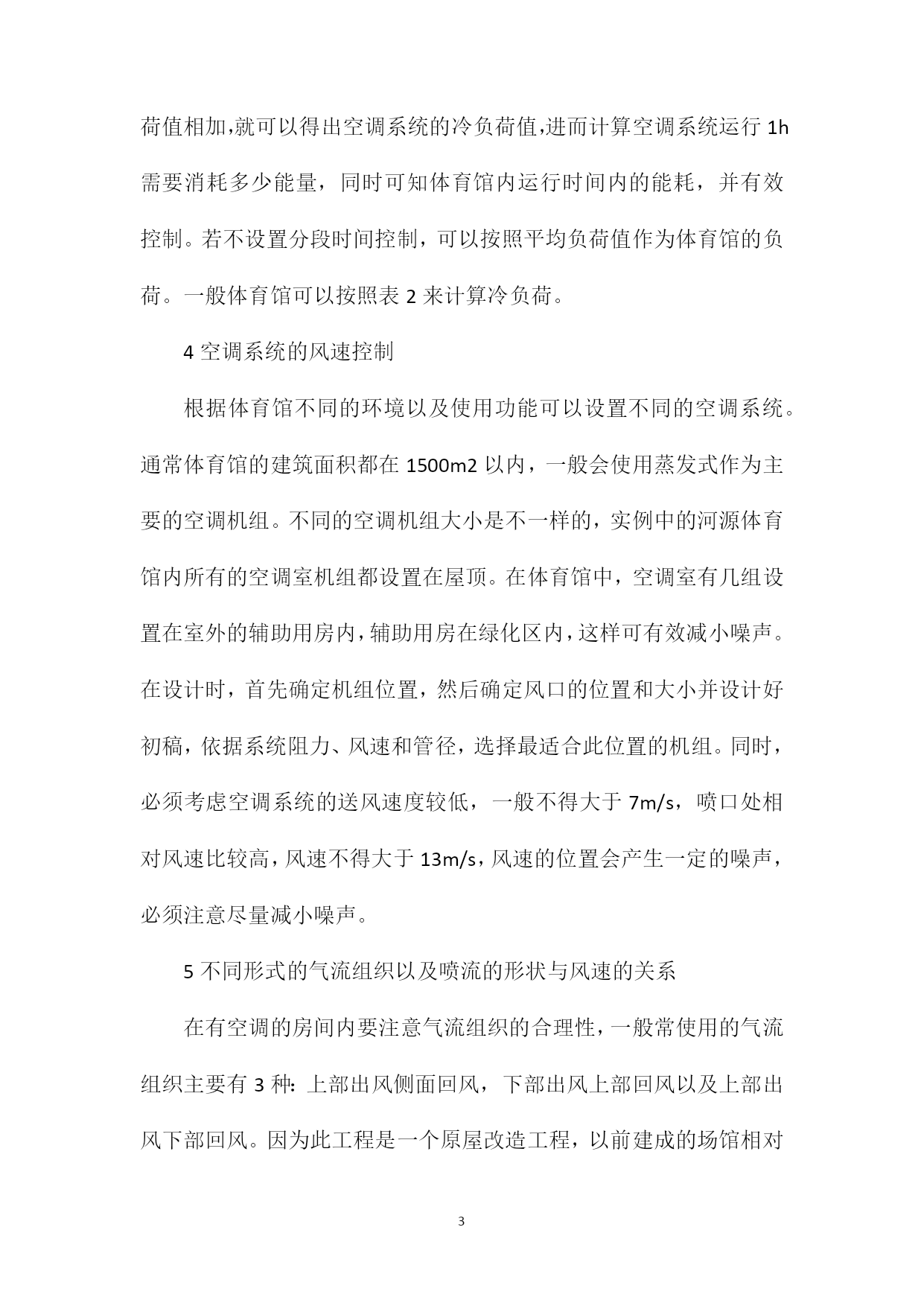

PAGEPAGE6体育馆装修工程空调设计1案例介绍河源体育馆馆顶为钢架结构，建于2003年，网架下的高度为12.2m,有凸起的观摩廊。观摩廊距下部地下室中的距离为5.3m,比赛大厅的宽度为26m,长度为33m,比赛大厅场地的两侧设置了座椅。在设计空调时，由于空调使用高峰期为8~9月份，体育馆活动量大，现场观众人数多，因此使用单冷空调系统进行制冷。2不同区域不同的空调系统设置对于像体育赛事等功能用房中的空调系统而言，间歇性是最明显的特征之一，使用时间长短以及时间段不固定，除了卫生间以及设备用房不设空调外，其他功能场所都设置了空调系统，对于季节性的差异，夏季需要供应冷气，冬季采用了与以往不同的供暖方案和系统设置[1]。另外，其他办公用房的空调系统设置与功能用房不同，在冬季必须设置持续的供热，每个房间都要有一个温度的控制阀门，来调节温度的变化，对于空调系统而言，只有新风运行，这样能够节省一部分能源。其他性质的房间，设置了分区域的供热环路，按照规定进行供暖。1）在南区范围内，对于商业以及餐饮用房来说，必须保证供暖系统的持续运行，同时以空调系统作为辅助。2）对于北区的包房和贵宾房来说，由于房间内装修比较高档，必须采用持续供暖来保证装修不被破坏，同时空调间歇性辅助。3）对于水箱、消防间以及泵房等，需有供暖系统保障最低温度，以免设备冷冻。4）在部分功能用房内设置了集中式空调系统，有一些功能用房使用功能比较固定，例如会议室等，由于使用时间比较短暂，使用次数也较少，所以在这部分功能用房内尽量不设置供暖设备，只需要短暂使用空调即可。5）在部分不常使用的卫生间内，可以使用防冻的措施预防冷冻。3冷负荷值的影响因子及计算方法比赛大厅的空调系统设计是整个体育馆空调系统最重要的部分，体育馆具有与其他用房不同的特点，一般来讲，空调系统运行具有间歇性，时间上也比较短，所以设计之初最先考虑的应该是舒适度好、负荷小以及投资小，使用最少的能耗达到最理想的调控。在比赛大厅使用过程中，会聚集大量人员，人体本身的湿、热排放量大，同时空调系统需保证持续的新风运行满足人们的呼吸通畅。比赛大厅空间大，照明设备多，也会散发较多的热量[2]。所以，在对比赛大厅的空调系统进行冷负荷计算时，要充分考虑照明发热、人体散热以及新风要求等特点，根据不同因素综合考虑，进而设置空调系统[2]。一般情况下，冷负荷的计算方法主要是按照小时来进行计算的，可以参照相关的书籍和手册。散湿计算为人均散湿量和人数的乘积将一小时内所有的负荷值相加，就可以得出空调系统的冷负荷值，进而计算空调系统运行1h需要消耗多少能量，同时可知体育馆内运行时间内的能耗，并有效控制。若不设置分段时间控制，可以按照平均负荷值作为体育馆的负荷。一般体育馆可以按照表2来计算冷负荷。4空调系统的风速控制根据体育馆不同的环境以及使用功能可以设置不同的空调系统。通常体育馆的建筑面积都在1500m2以内，一般会使用蒸发式作为主要的空调机组。不同的空调机组大小是不一样的，实例中的河源体育馆内所有的空调室机组都设置在屋顶。在体育馆中，空调室有几组设置在室外的辅助用房内，辅助用房在绿化区内，这样可有效减小噪声。在设计时，首先确定机组位置，然后确定风口的位置和大小并设计好初稿，依据系统阻力、风速和管径，选择最适合此位置的机组。同时，必须考虑空调系统的送风速度较低，一般不得大于7m/s，喷口处相对风速比较高，风速不得大于13m/s，风速的位置会产生一定的噪声，必须注意尽量减小噪声。5不同形式的气流组织以及喷流的形状与风速的关系在有空调的房间内要注意气流组织的合理性，一般常使用的气流组织主要有3种：上部出风侧面回风，下部出风上部回风以及上部出风下部回风。因为此工程是一个原屋改造工程，以前建成的场馆相对高度没有现在高，地面受到限制，所以不适合使用下部出风，经过对建筑整体的分析，此建筑可以采用几种气流方式综合利用的方式[3]。此建筑物高度是8m，屋顶中部没有适合为分层空调提供附着的部位，所以最佳的气流组织应该采用上部出风，侧面回风的方式。在比赛区和观众席位置采用的是上部送风侧面回风的方式，这样风速一般都会很小，在场内活动感觉很舒适。此建筑物5.5m位置有1个廊道，把出风口设置在廊道下方，上方进行出风，这样设置具有一定的好处，就是上部的热流以及照明产生的热量都会随着出风一起排走，减少了出风口处的负荷，节约了很多能源。比赛区域前部和后部采用不同的气流组织，一般在后部采用喷口对喷的方式，可快速达到理想温度，同时喷口可电动控制风口朝向，可以快速调节温度。在空调出风口处会形成一定形状的喷流，不同形状的喷流产生的风力、风速是不同的，喷流的形状主要与风口位置、形状、建筑物内部布置有关。空调风速越大，那么喷流的形状就会呈细流
