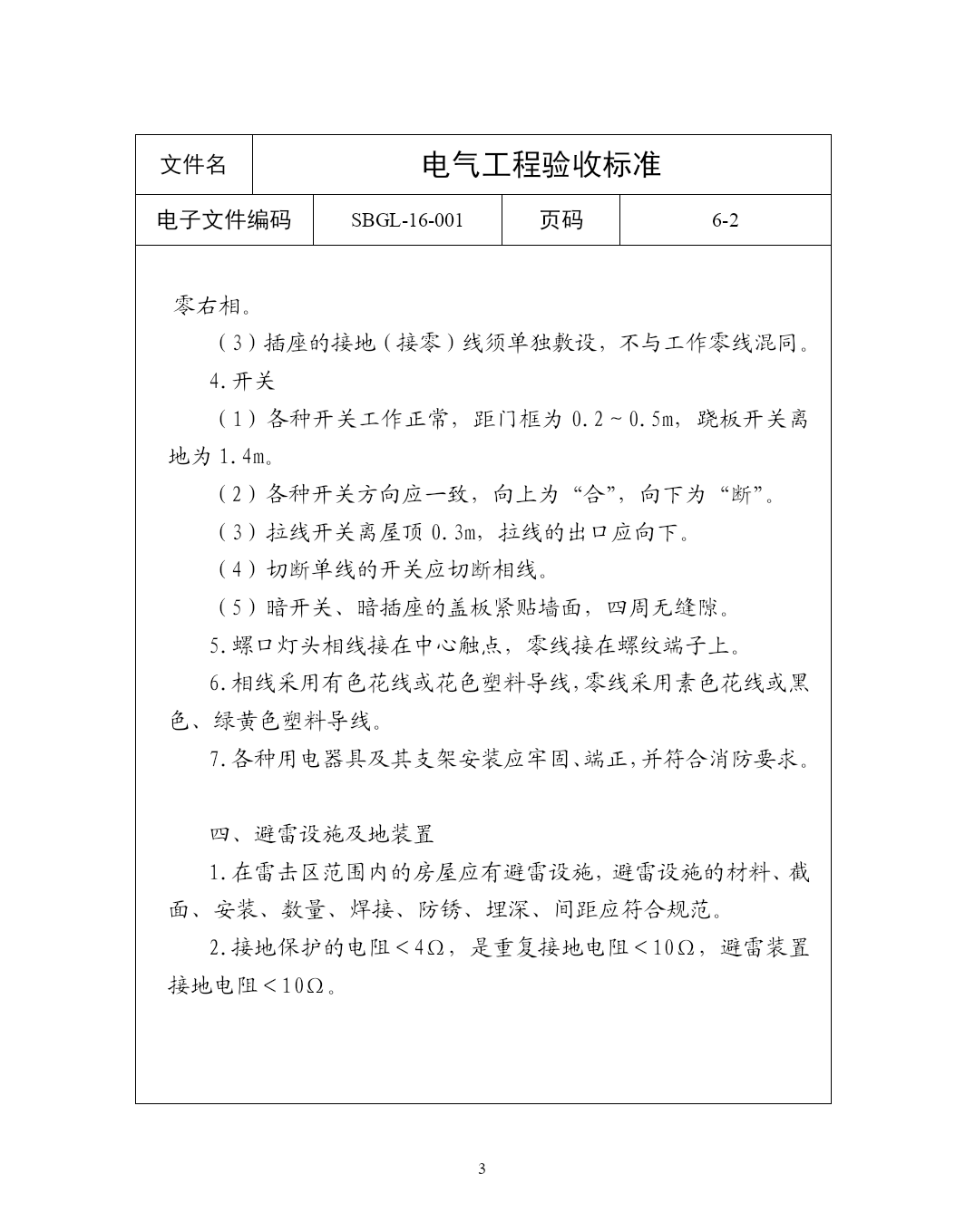

PAGEPAGE70第十六章tc"附录"电气设备管理工作标准tc"电气设备管理工作标准"tc"机床管理工作执行标准"tc"三级保养质量要求及完好标准"tc"锻压机床保养标准"tc"金属切削机床保养标准"文件名电气工程验收标准tc"电气工程验收标准"tc"金属切削机床操作标准"tc"机械设备技术试验标准"tc"车床电气设备三级保养质量要求及完好标准"tc"锅炉主机保养标准"tc"桥式起重机保养标准"tc"发电机组保养标准"tc"锯机保养标准"tc"机械压力机保养标准"tc"车床保养标准"tc"全民所有制施工企业机械设备管理规定"tc"设备管理基本用语"tc"总则"tc"财务部工作职责标准"电子文件编码SBGL-16-001页码6-1一、总体要求电气工程验收必须由专业技术人员实施，以《电气装置安装工程施工及验收规范》(GBJ232-83)和《电气安装工程质量检验评定标准》(GBJ303-88)为依据，采用相应的仪器设备进行检测和评定。二、线路敷设1.导线的截面积、负荷、连接、敷设方式走向必须符合设计要求。2.导线的连接必须紧密、牢固，连接处不得有断股和损伤。3.绝缘层必须完好可靠，导线间和导线对地间的绝缘电阻值必须＞0.5Ω，瓷件表面严禁有裂纹、缺损、瓷釉烧坏等缺陷。4.管配线通过伸缩缝、沉降缝时应有伸缩装置，穿过变形缝时应有补偿装置。三、照明器具1.各种吊灯离地距离不应小于2.5m。2.同一室内成排安装或对称安装的灯具，其中心偏差不小于5mm。3.插座：（1）明插座距地高度为1.8m，暗插座距地高度为0.3m。（2）插座接线孔排列位置：单相双孔垂直排列时为上相下零，水平排列时为左零右相；单相三孔插座，保护接地线在上孔，左文件名电气工程验收标准tc"电气工程验收标准"tc"金属切削机床操作标准"tc"机械设备技术试验标准"tc"车床电气设备三级保养质量要求及完好标准"tc"锅炉主机保养标准"tc"桥式起重机保养标准"tc"发电机组保养标准"tc"锯机保养标准"tc"机械压力机保养标准"tc"车床保养标准"tc"全民所有制施工企业机械设备管理规定"tc"设备管理基本用语"tc"总则"tc"财务部工作职责标准"电子文件编码SBGL-16-001页码6-2零右相。（3）插座的接地（接零）线须单独敷设，不与工作零线混同。4.开关（1）各种开关工作正常，距门框为0.2～0.5m，跷板开关离地为1.4m。（2）各种开关方向应一致，向上为“合”，向下为“断”。（3）拉线开关离屋顶0.3m，拉线的出口应向下。（4）切断单线的开关应切断相线。（5）暗开关、暗插座的盖板紧贴墙面，四周无缝隙。5.螺口灯头相线接在中心触点，零线接在螺纹端子上。6.相线采用有色花线或花色塑料导线，零线采用素色花线或黑色、绿黄色塑料导线。7.各种用电器具及其支架安装应牢固、端正，并符合消防要求。四、避雷设施及地装置1.在雷击区范围内的房屋应有避雷设施，避雷设施的材料、截面、安装、数量、焊接、防锈、埋深、间距应符合规范。2.接地保护的电阻＜4Ω，是重复接地电阻＜10Ω，避雷装置接地电阻＜10Ω。附：电气安装隐蔽工程验收单档案编号:施工单位验收区域抽查（）处占（）%验收项目验收标准GB303-88验收情况处理意见1图纸技术资料1.图纸是否符合设计要求2.技术资料齐全3.隐蔽工程记录完整。2设备、材料1.符合国家标准，有合格证2.有甲方检验证明3.有铭牌3线管接口1.线管连接应用专用工具压接、焊接、套线2.线管与线接接触牢固4线管吊装1.吊杆为10圆钢制作2.管夹与管壁接触牢固3.吊杆间距不应大于2m。5管线敷设1.按规范距离加接线盒2.弯曲不应有压扁现象。6接线盒接线盒与线管接触牢固，不应转动。7导线连接1.应互绕5扣以上2.应挂3.压接无松动8线、线管截面比管内线截面不大于管子截面的40%9线管与热源管距离蒸汽:上1000mm,下500mm平行热水:上300mm,下200mm其他:100mm（交叉=1/2）10导线绝缘耐压测试1.用相应的仪表测试2.绝缘:（线-线，线-地）>0.5m3.压接无松动11导线出盒软管连接长度符合顶棚至龙骨垂直长度留余量200mm以上12线盒封闭方式铁罅盒盖，无不严封闭，与接线盒相匹配，安装牢固13导线接头绝缘内为高压防水胶布，外层为黑色绿胶布，包口整齐，严密牢固验收结果及意见：验收人签字设计单位施工单位验收单位行业管理工程监理验收日期附：高压开关安装工程验收单设备位号:名称:编号
