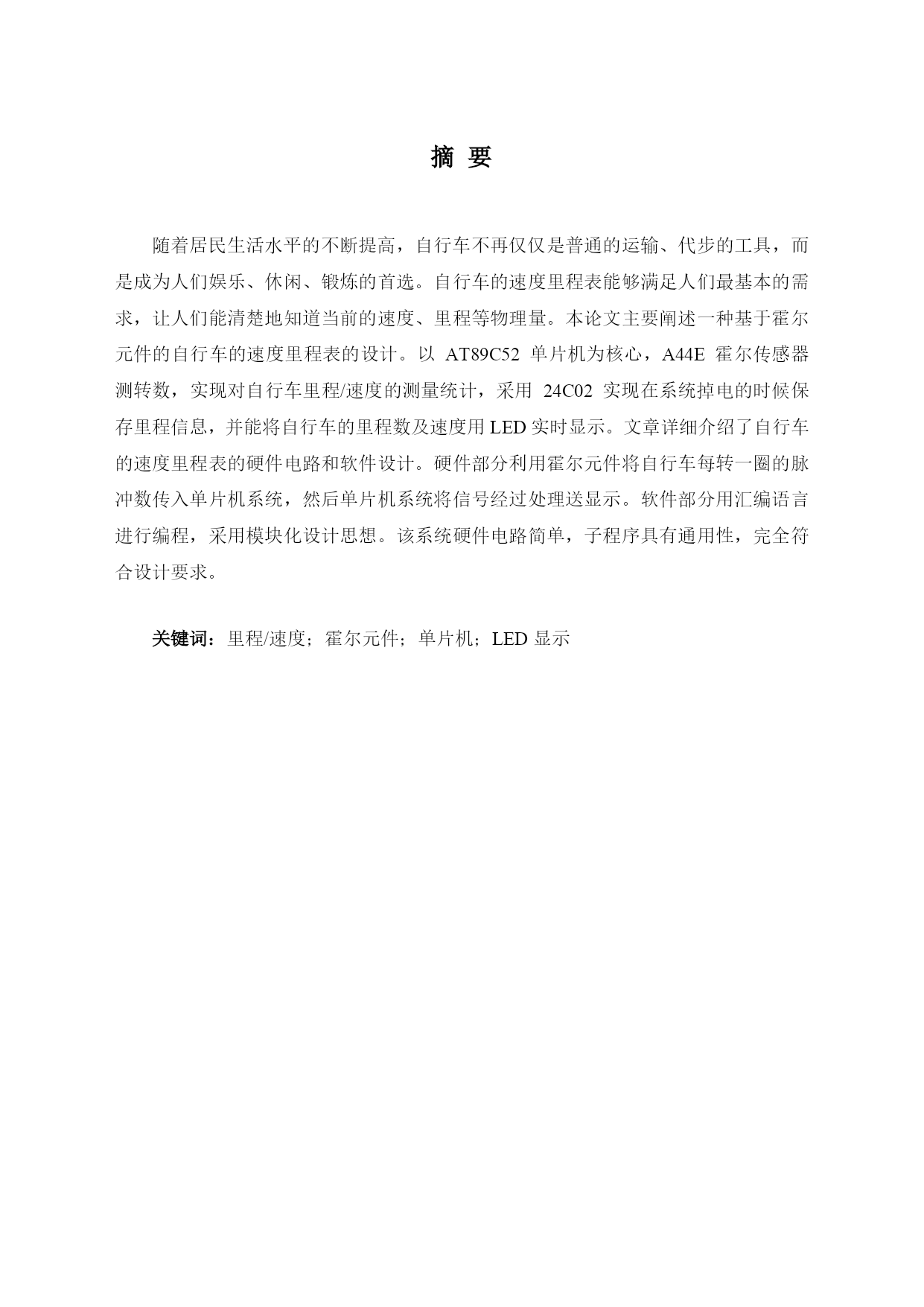

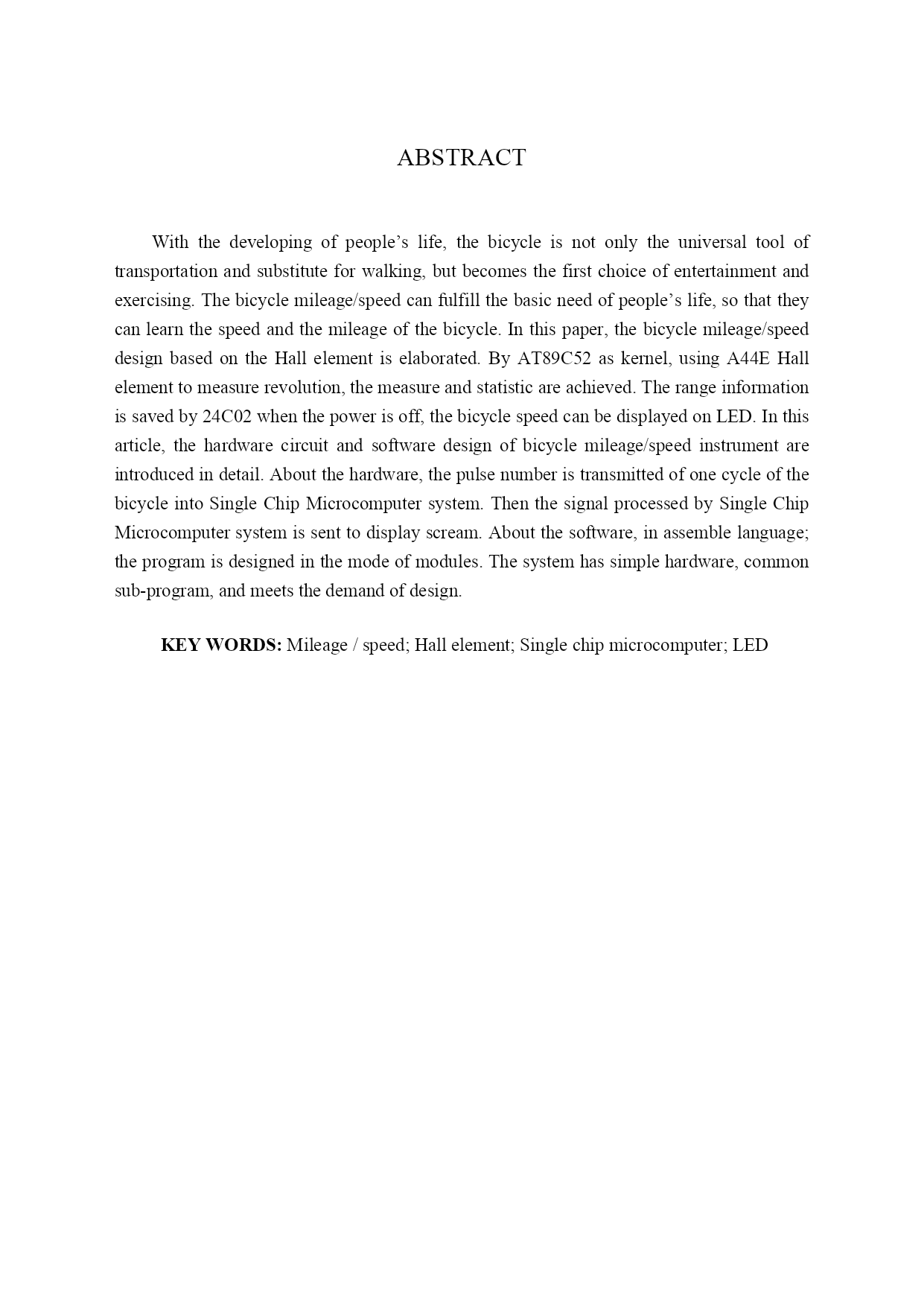

泰山学院本科毕业论文（设计）电子里程器的设计**2008080001专业名称电子信息科学与技术申请学士学位所属学科理科指导教师姓名、职称**2010年05月摘要随着居民生活水平的不断提高，自行车不再仅仅是普通的运输、代步的工具，而是成为人们娱乐、休闲、锻炼的首选。自行车的速度里程表能够满足人们最基本的需求，让人们能清楚地知道当前的速度、里程等物理量。本论文主要阐述一种基于霍尔元件的自行车的速度里程表的设计。以AT89C52单片机为核心，A44E霍尔传感器测转数，实现对自行车里程/速度的测量统计，采用24C02实现在系统掉电的时候保存里程信息，并能将自行车的里程数及速度用LED实时显示。文章详细介绍了自行车的速度里程表的硬件电路和软件设计。硬件部分利用霍尔元件将自行车每转一圈的脉冲数传入单片机系统，然后单片机系统将信号经过处理送显示。软件部分用汇编语言进行编程，采用模块化设计思想。该系统硬件电路简单，子程序具有通用性，完全符合设计要求。关键词：里程/速度；霍尔元件；单片机；LED显示ABSTRACTWiththedevelopingofpeople’slife,thebicycleisnotonlytheuniversaltooloftransportationandsubstituteforwalking,butbecomesthefirstchoiceofentertainmentandexercising.Thebicyclemileage/speedcanfulfillthebasicneedofpeople’slife,sothattheycanlearnthespeedandthemileageofthebicycle.Inthispaper,thebicyclemileage/speeddesignbasedontheHallelementiselaborated.ByAT89C52askernel,usingA44EHallelementtomeasurerevolution,themeasureandstatisticareachieved.Therangeinformationissavedby24C02whenthepowerisoff,thebicyclespeedcanbedisplayedonLED.Inthisarticle,thehardwarecircuitandsoftwaredesignofbicyclemileage/speedinstrumentareintroducedindetail.Aboutthehardware,thepulsenumberistransmittedofonecycleofthebicycleintoSingleChipMicrocomputersystem.ThenthesignalprocessedbySingleChipMicrocomputersystemissenttodisplayscream.Aboutthesoftware,inassemblelanguage;theprogramisdesignedinthemodeofmodules.Thesystemhassimplehardware,commonsub-program,andmeetsthedemandofdesign.KEYWORDS:Mileage/speed;Hallelement;Singlechipmicrocomputer;LED目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc230605919"1引言1HYPERLINK\l"_Toc230605920"1.1课题背景1HYPERLINK\l"_Toc230605921"1.2课题的主要任务及内容1HYPERLINK\l"_Toc230605922"2总体方案设计2HYPERLINK\l"_Toc230605923"2.1任务分析与实现2HYPERLINK\l"_Toc230605924"2.2硬件方案设计2HYPERLINK\l"_Toc230605925"2.3软件方案设计4HYPERLINK\l"_Toc230605926"3硬件电路设计6HYPERLINK\l"_Toc230605927"3.1概述6HYPERLINK\l"_Toc230605928"3.2传感器及其测量系统6HYPERLINK\l"_Toc230605929"3.2.1霍尔传感器的测量原理7HYPERLINK\l"_Toc230
