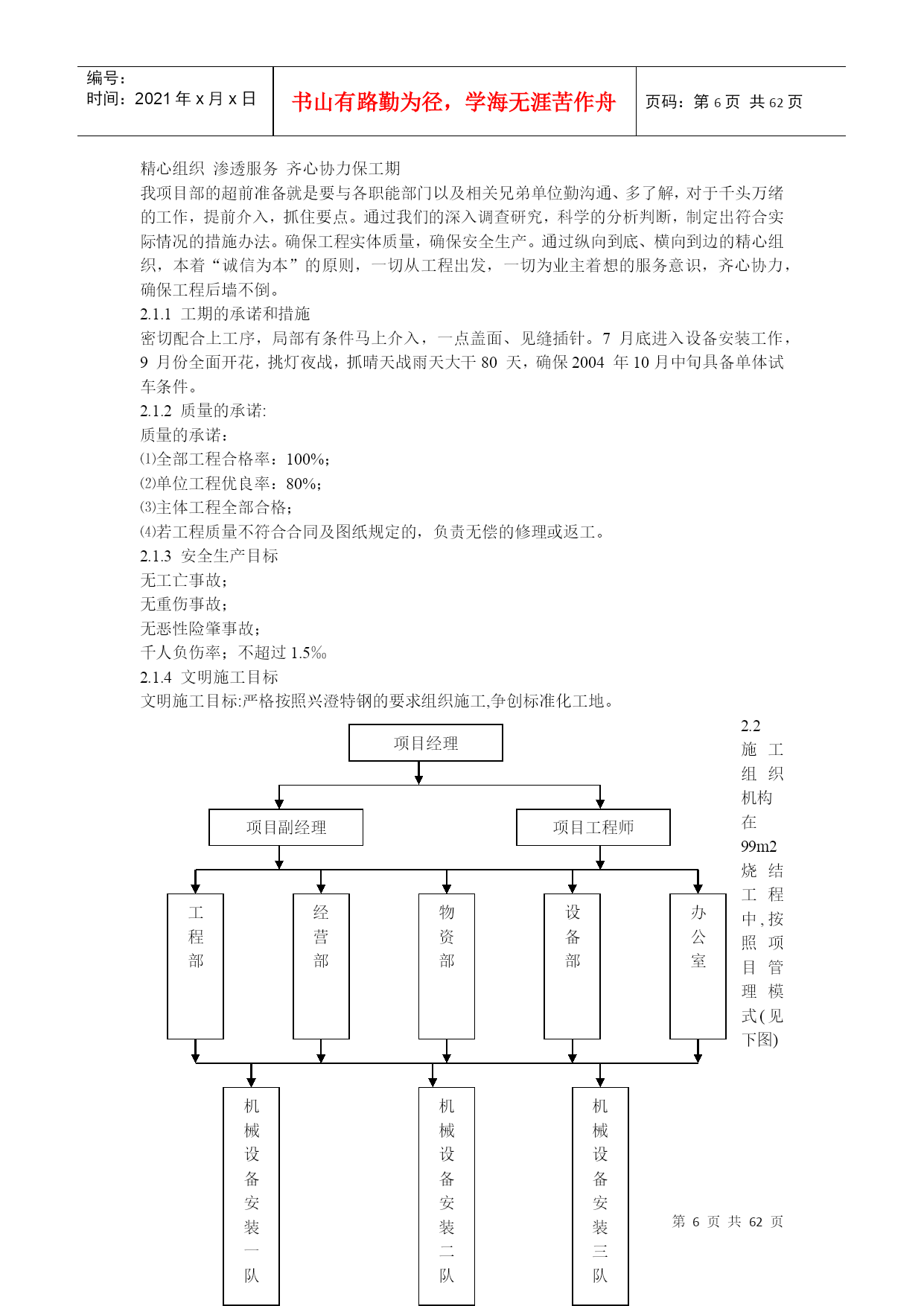

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE62页共NUMPAGES62页第PAGE\*MERGEFORMAT62页共NUMPAGES\*MERGEFORMAT62页目录TOC\o"1-3"第一章概述PAGEREF_Toc207032870\h2第二章施工总体方案PAGEREF_Toc207032871\h11第三章施工总进度网络计划PAGEREF_Toc207032872\h16第四章现场平面规划与管理PAGEREF_Toc207032873\h16第五章专业施工方案PAGEREF_Toc207032874\h18第六章质量保证体系及措施PAGEREF_Toc207032875\h106第七章安全保证体系及措施PAGEREF_Toc207032876\h111第八章文明施工管理措施PAGEREF_Toc207032877\h116第九章雨季施工措施PAGEREF_Toc207032878\h121概述1.1编制依据1.1.1**冶金设计研究总院关于XXX特钢3#99m2烧结机设计图纸；1.1.2XXX在宝钢一、二期、上钢一厂、张家港360m2烧结机、梅钢180m2等历年来大型烧结机施工技术资料文件及安装经验积累和总结；1.1.3、国家有关施工及验收规范和标准（最新版）；1.1.4、XXX公司作业指导书；1.1.5、XXX在沙钢施工的一期360㎡烧结机；梅钢180m2烧结机施工组织设计。1.2工程概况XXX特钢3#烧结机工程建设地点位于XXX新区烧结厂区内，具体位置在1、2#烧结机北侧，东临原料场，北临长江，西临**港。厂房结构为钢筋混凝土和钢结构工业厂房。1.2.1主要施工内容烧结主厂房内、所属的设备、管道、工艺钢结构及其它辅助设施。并有环冷机组；制粒机、混合机、主排风机等所有设备、工艺钢结构、工艺管道、及附属设施。3主要设备技术性能及工程量序号设备名称单位技术参数备注1处理量t/h2502有效烧结面积㎡993有效烧结长度m344头尾轮中心线距离㎜467455头尾轮节圆直径㎜3098.526烧结台车尺寸（长×宽）㎜3．2×1X0.77拦板高度㎜7008烧结台车运行速度m0.6~1.89台车数量台103无备用10主传动系统电动机型号2台YTSP160L-6变频调速功率KW2×11=22旋转编码测速器和制动器与电机一起配套转数r/min970电压v380旋转编码测速器型号2台ZKT-13脉冲信号/转P/r1024电源电压输出方式(V)AB路12F11原料给料装置电动机型号1台YTSP160L-6变频调速功率KW11旋转编码测速器和制动器与电机一起配套转数r/min970电压v380旋转编码测速器型号1台ZKT-13脉冲信号/转P/r1024电源电压输出方式(V)AB路05D圆辊(直径×宽)㎜Ф1282×3046转速r/min2.1~6.2原料料槽m33012铺底料槽m32813辊式布料器摆线减速机型号2台XWD2.2-5-1/71功率KW2.2×2转速r/min21.13电压V380频率HZ50圆辊(直径×宽)㎜Ф128×3130数量个614风箱装配电动执行器型号7台DKJ-510A输出力矩N.m1600电压V220频率HZ5015集中润滑系统加油泵型号1台DJB-V70电机B07124流量L/min70功率0.37KW压力MPa3.15转速1400r/min润滑泵型号2台DRB-L585HZ-Z电机Y90-4流量L/min585功率1.5KW压力MPa20转速1400r/min16行程开关型号3个LX22-117最大外形尺寸㎜52595×10970×1320018设备总重量(估)t860.2兴钢1X99米2烧结机钢结构安装工程量统计表2004-5-18序号车间名称安装内容安装吨位T设备1烧结室水封拉链机梭式布料器冷风阀55.896烧结机437.38台车412.62单辊破120机头电除尘附属设备18.49环冷机环冷机鼓风机及电机41026.5配料室圆盘给料机振动漏斗27.65圆盘给料机44.5仓式除尘皮带称消灰器等28.65机尾电除尘离心风及电机20主抽风室风机及电机59.7附属设施35.2制粒室制粒机及附属设施114.4混合室混合机及附属设施70.2燃料破碎室四辊破碎机双辊破碎机及附属设施127.06成品筛分室振动筛等64.43给给排水水泵及电机过滤设备等19.783N1,N5转运站附属设施0.125合计:2092.584管道给给排水管道及附件11.85煤气及蒸汽压气管道等煤气管道及附属设施34蒸气管道及附属设施2.5压气管道及附属设施4
