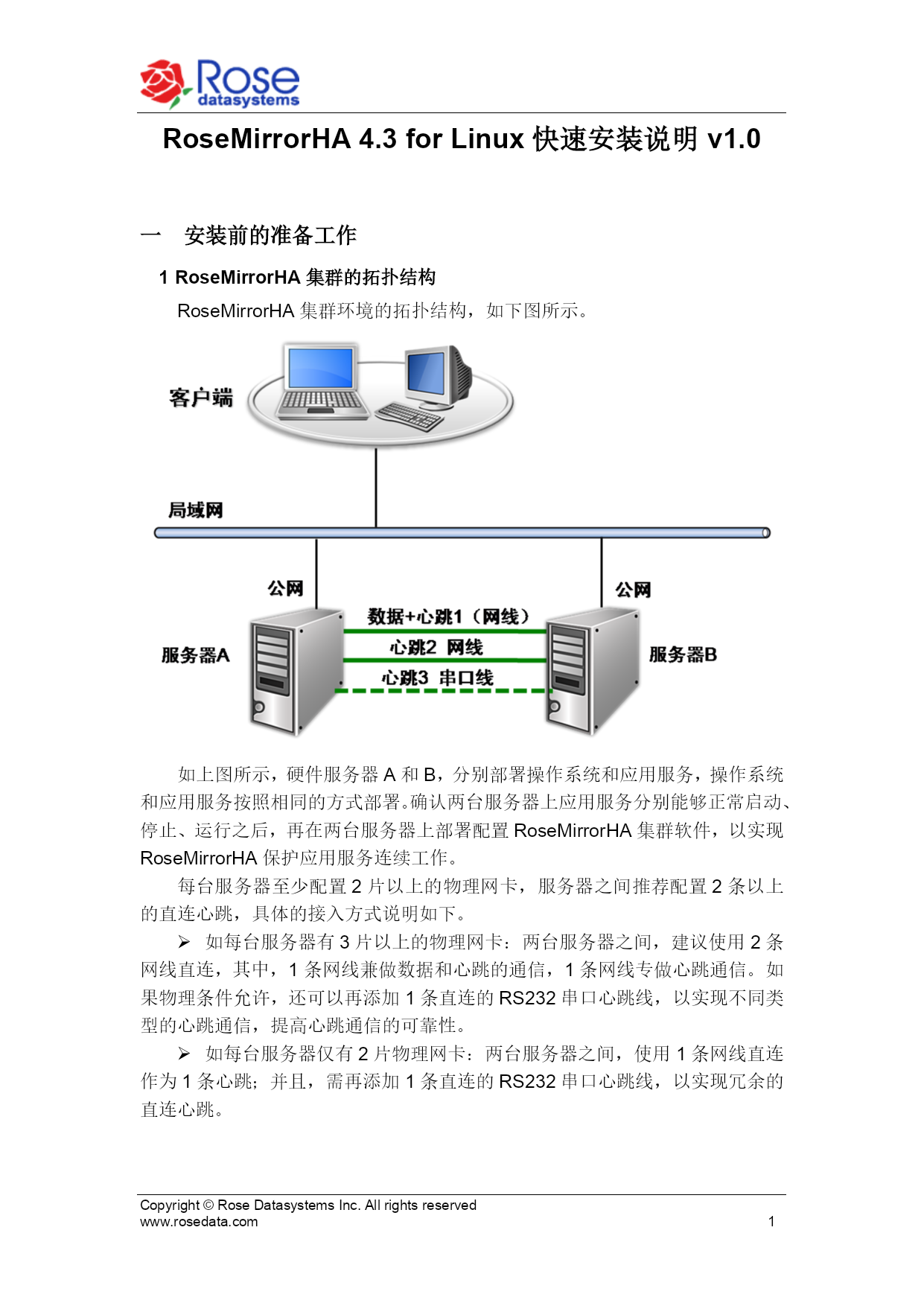

Copyright©RoseDatasystemsInc.Allrightsreservedwww.rosedata.comPAGE\*MERGEFORMAT18RoseMirrorHA4.3forLinux快速安装说明v1.0安装前的准备工作RoseMirrorHA集群的拓扑结构RoseMirrorHA集群环境的拓扑结构，如下图所示。如上图所示，硬件服务器A和B，分别部署操作系统和应用服务，操作系统和应用服务按照相同的方式部署。确认两台服务器上应用服务分别能够正常启动、停止、运行之后，再在两台服务器上部署配置RoseMirrorHA集群软件，以实现RoseMirrorHA保护应用服务连续工作。每台服务器至少配置2片以上的物理网卡，服务器之间推荐配置2条以上的直连心跳，具体的接入方式说明如下。如每台服务器有3片以上的物理网卡：两台服务器之间，建议使用2条网线直连，其中，1条网线兼做数据和心跳的通信，1条网线专做心跳通信。如果物理条件允许，还可以再添加1条直连的RS232串口心跳线，以实现不同类型的心跳通信，提高心跳通信的可靠性。如每台服务器仅有2片物理网卡：两台服务器之间，使用1条网线直连作为1条心跳；并且，需再添加1条直连的RS232串口心跳线，以实现冗余的直连心跳。每台服务器的公网网线接入局域网中的网络交换机（如果物理条件允许，每台服务器公网接入不同的网络交换机，以防止单个网络交换机故障导致整个集群不可用）。【RS232串口说明】关于RS232串口线的做法是:如果两端都是9pin的接头,则pin2(RD),pin3(TD)交叉反接,pin5(GND)直连,其它pin不连接:DB9DB92RD---------3TD3TD---------2RD5GND---------5GND硬件要求在安装软件前，手动配置每片网卡的IP地址（不能是DHCP方式动态获取的IP），同一台主机上每片网卡的IP设置在不同网段。推荐配置：每台主机三片网卡、一条RS232串口线。其中一片网卡用于配置公网，一片网卡用于数据镜像，另外一片网卡和RS232串口线用于配置心跳线。系统要求RoseMirrorHA可以在Linux的各个发行版本上安装。安装RoseMirrorHA软件之前，设置两主机系统管理员密码一致，确保同类型相关的软件已经卸载。两台主机应用程序（如Oracle）已经按照相同的实例名、安装路径、配置方式安装完成，并且能够正常启停和使用，相关应用服务启动类型设置成手动，不会随操作系统启动而自动启动。在实际应用环境中，如果服务器所在的内网，没有要求服务器必须设置防火墙等网络安全类软件，可以将防火墙关闭，并且设置其为永不启动。如需启动操作系统自带的防火墙，请开放如下默认端口和网络通信权限：TCP：7320、7330UDP：7340、7350和私有网心跳端口ICMP：开放所有网络接口的ICMP（ping）数据包依赖的软件包在安装RoseMirrorHA前检查相应的软件包是否安装，如果没有安装通过系统安装盘进行安装。要正常的运行RoseMirrorHA需要安装了以下软件包：RedHatEnterpriseLinux5.0i686平台：compat-libstdc++-33-3.2.3-xx.i386.rpmlibXp-1.0.0-xx.i386.rpmRedHatEnterpriseLinux5.0x86_64平台：compat-libstdc++-33-3.2.3-61.x86_64.rpmcompat-libstdc++-33-3.2.3-xx.i386.rpmlibXp-1.0.0-xx.i386.rpmCentOS5.0i686平台：compat-libstdc++-33-3.2.3-xx.i386.rpmlibXp-1.0.0-xx.i386.rpmSuseEnterprise平台：ncurses-5.2-x.rpmreadline-4.3-x.rpmlibtermcap-2.0.8-x.rpm数据安全要求在实施前，请先备份数据；以避免出现异常情况时，引起的数据安全风险。软件的安装A、将RoseMirrorHA安装介质CDROM放入主机光驱，然后使用Mount命令挂载CDROM，如：#mount/dev/cdrom/mnt/cdrom然后，将安装包拷贝到临时目录进行解压缩。#cp/mnt/cdrom/MirrorHA*.gz/root#tar-zxvf/root/MirrorHA*.gzB、进入安装包解压后的目录，执行安装脚本。#./installC、选择软件的安装部件，部件包括“MirrorHADri
