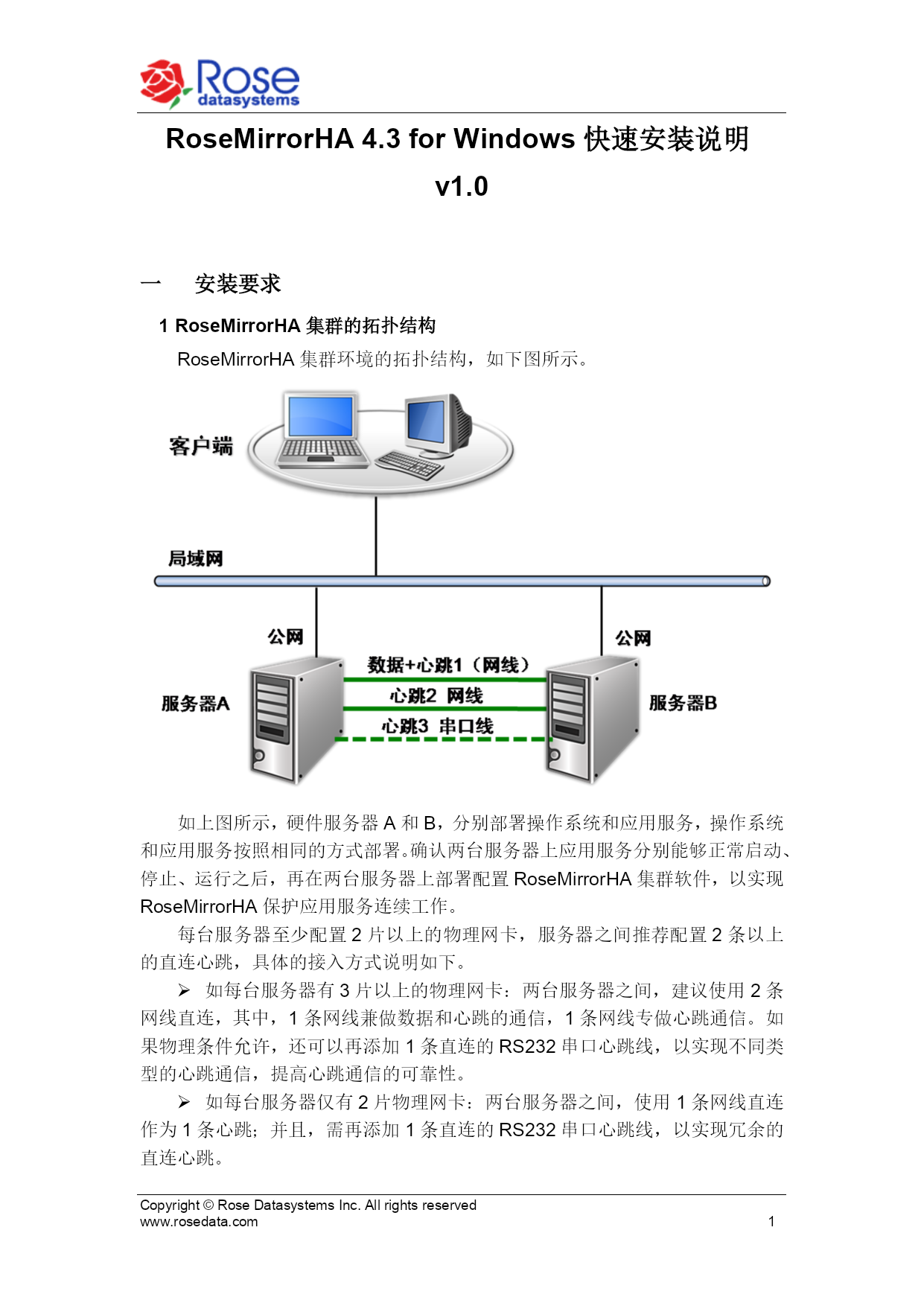

Copyright©RoseDatasystemsInc.Allrightsreservedwww.rosedata.comPAGE\*MERGEFORMAT24RoseMirrorHA4.3forWindows快速安装说明v1.0安装要求RoseMirrorHA集群的拓扑结构RoseMirrorHA集群环境的拓扑结构，如下图所示。如上图所示，硬件服务器A和B，分别部署操作系统和应用服务，操作系统和应用服务按照相同的方式部署。确认两台服务器上应用服务分别能够正常启动、停止、运行之后，再在两台服务器上部署配置RoseMirrorHA集群软件，以实现RoseMirrorHA保护应用服务连续工作。每台服务器至少配置2片以上的物理网卡，服务器之间推荐配置2条以上的直连心跳，具体的接入方式说明如下。如每台服务器有3片以上的物理网卡：两台服务器之间，建议使用2条网线直连，其中，1条网线兼做数据和心跳的通信，1条网线专做心跳通信。如果物理条件允许，还可以再添加1条直连的RS232串口心跳线，以实现不同类型的心跳通信，提高心跳通信的可靠性。如每台服务器仅有2片物理网卡：两台服务器之间，使用1条网线直连作为1条心跳；并且，需再添加1条直连的RS232串口心跳线，以实现冗余的直连心跳。每台服务器的公网网线接入局域网中的网络交换机（如果物理条件允许，每台服务器公网接入不同的网络交换机，以防止单个网络交换机故障导致整个集群不可用）。【RS232串口说明】关于RS232串口线的做法是:如果两端都是9pin的接头,则pin2(RD),pin3(TD)交叉反接,pin5(GND)直连,其它pin不连接:DB9DB92RD---------3TD3TD---------2RD5GND---------5GND硬件要求在安装软件前，手动配置每片网卡的IP地址（不能是DHCP方式动态获取的IP），同一台主机上每片网卡的IP设置在不同网段。推荐配置：每台主机三片网卡、一条RS232串口线。其中一片网卡用于配置公网，一片网卡用于数据镜像，另外一片网卡和RS232串口线用于配置心跳线。系统要求RoseMirrorHA可以在WindowsServer2003/2008的各个发行版本上安装（本文档以WindowsServer2003为例）。安装RoseMirrorHA软件之前，设置两主机系统管理员密码一致，确保同类型相关的软件已经卸载。两台主机应用程序（如MSSQL）已经按照相同的实例名、安装路径、配置方式安装完成，并且能够正常启停和使用，相关应用服务启动类型设置成手动。在实际应用环境中，如果服务器所在的内网，没有要求服务器必须设置防火墙等网络安全类软件，可以将防火墙关闭，并且设置其为永不启动。如需启动操作系统自带的防火墙，请开放如下默认端口和网络通信权限：TCP：7320、7330UDP：7340、7350和私有网心跳端口ICMP：开放所有网络接口的ICMP（ping）数据包数据安全要求在实施前，请先备份数据；以避免出现异常情况时，引起的数据安全风险。软件安装以系统管理员身份登录系统，将安装光盘放入光驱，运行光盘目录下RoseMirrorHA的安装程序。进入安装向导。填写用户名称和公司名称。指定软件的安装路径和用户。根据实际需要，选择安装的软件模块。RoseMirrorHA服务器端必须安装RoseMirrorHAServer模块，管理端选择安装RoseMirrorHA管理端只需要安装RoseMirrorHAcontrolcenter模块即可确认安装，点击“Next”开始安装。软件的安装过程，等待安装完成。点击“Close”，完成安装。安装完成后，RoseMirrorHA的服务会自动启动。RoseMirrorHA在系统用户组中创建了rradmin和rrmonitor组，Administrator用户自动添加到rradmin组，rradmin组是RoseMirrorHA的管理组，rrmonitor是RoseMirrorHA的查看权限组。查看RoseMirrorHA支持信息，打开“控制面板添加或删除程序”，选择RoseMirrorHA，点击“单击此处获得支持信息”，如下图。软件卸载打开“控制面板添加或删除程序”，选择RoseMirrorHA，点击“删除”即可将软件卸载。软件配置启动和停止RoseMirrorHA服务RoseMirrorHA软件安装完成后，RoseMirrorHA服务将自动启动，可以通过“控制面板管理工具服务”查看MirrorHAService、MirrorMonitor、MirrorService服务是
