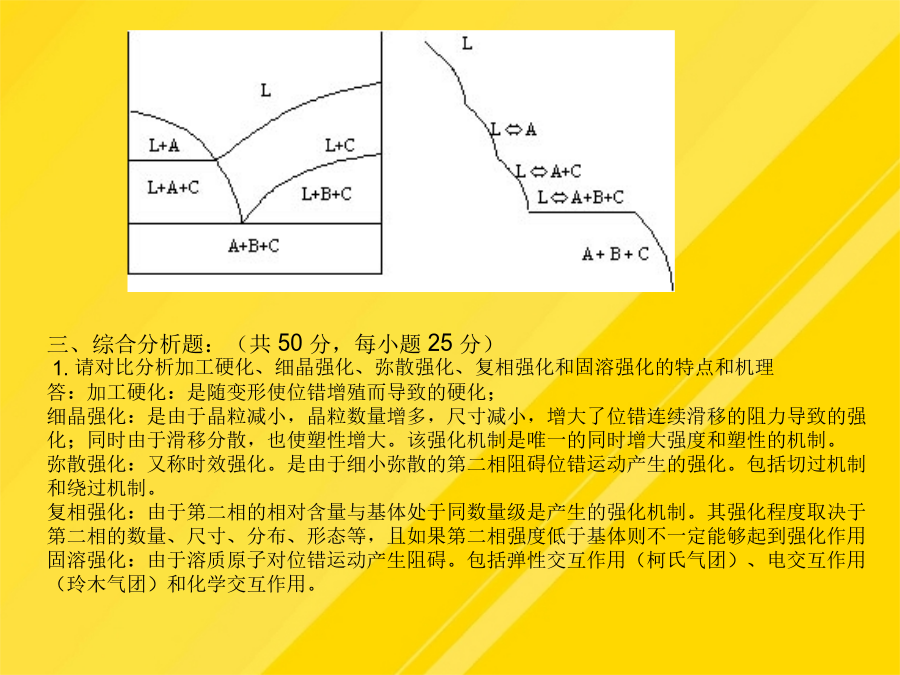

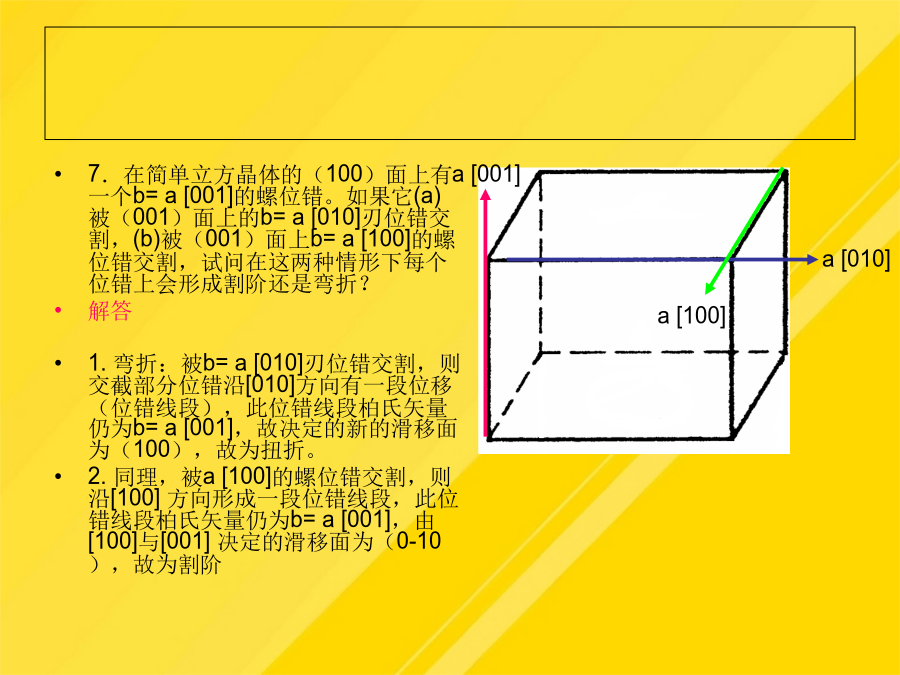

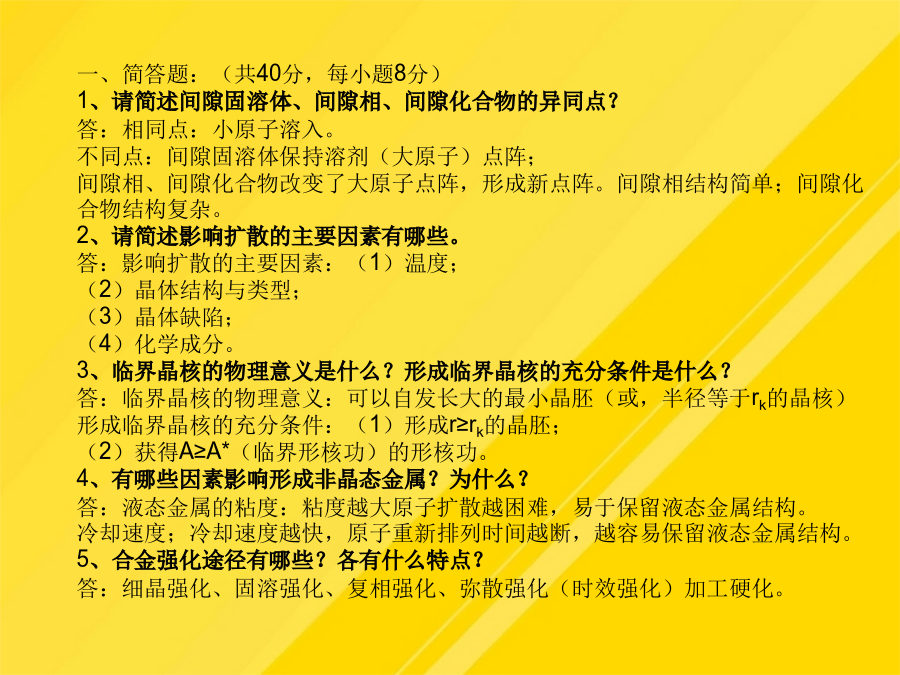

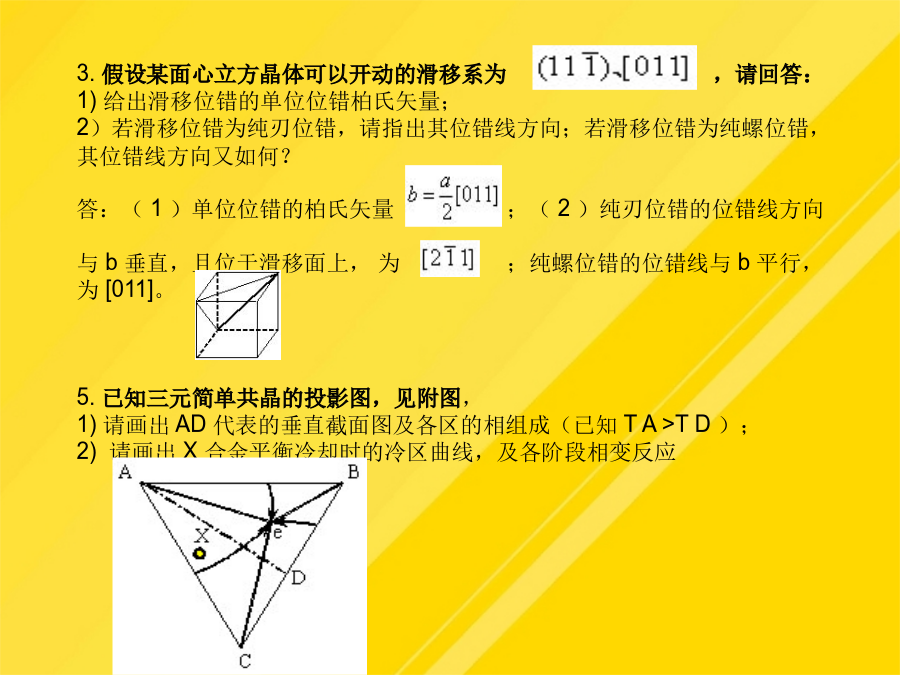

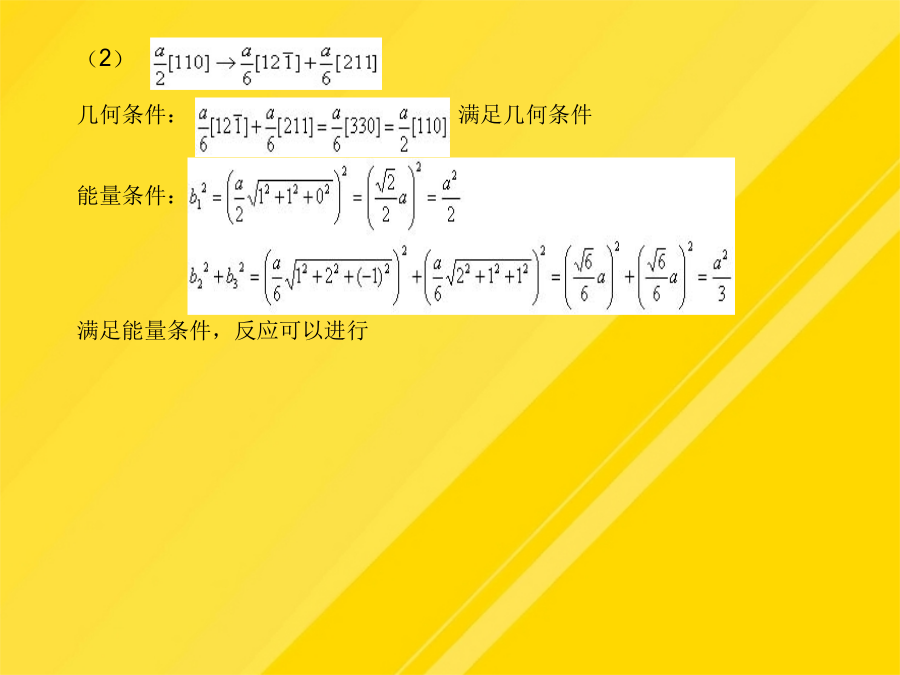

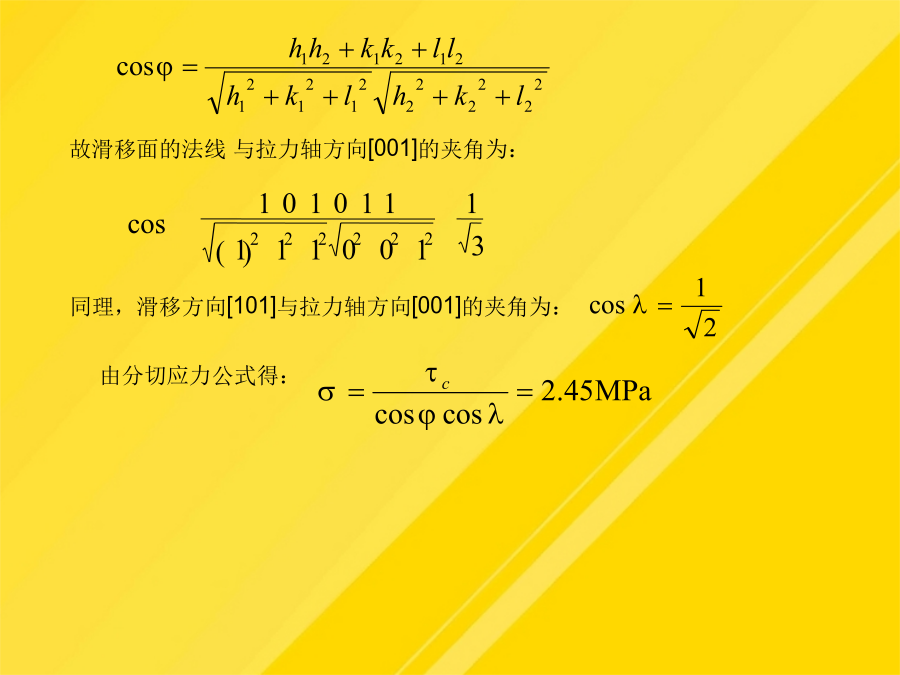

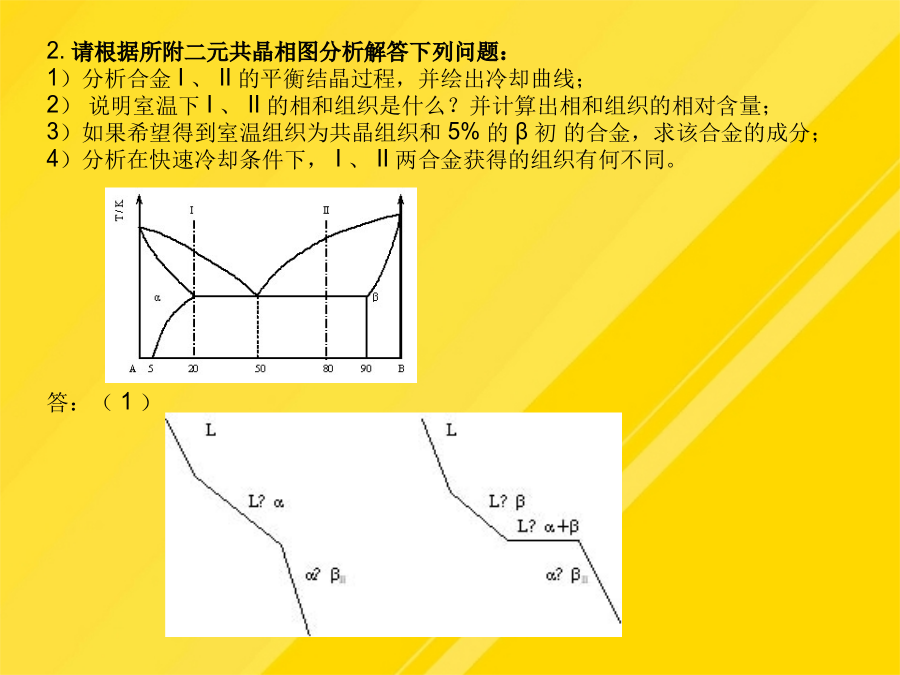

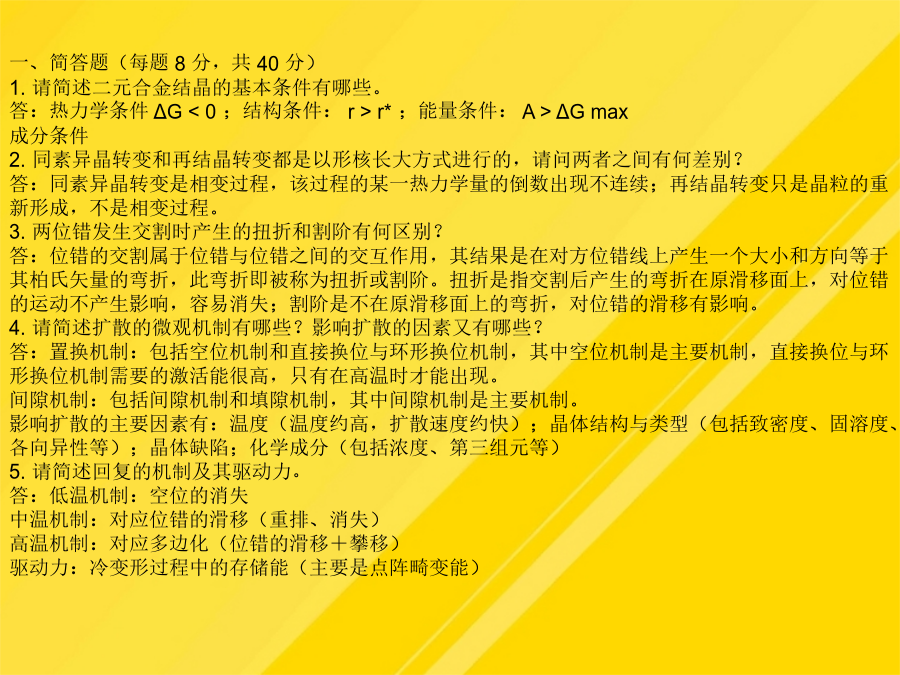

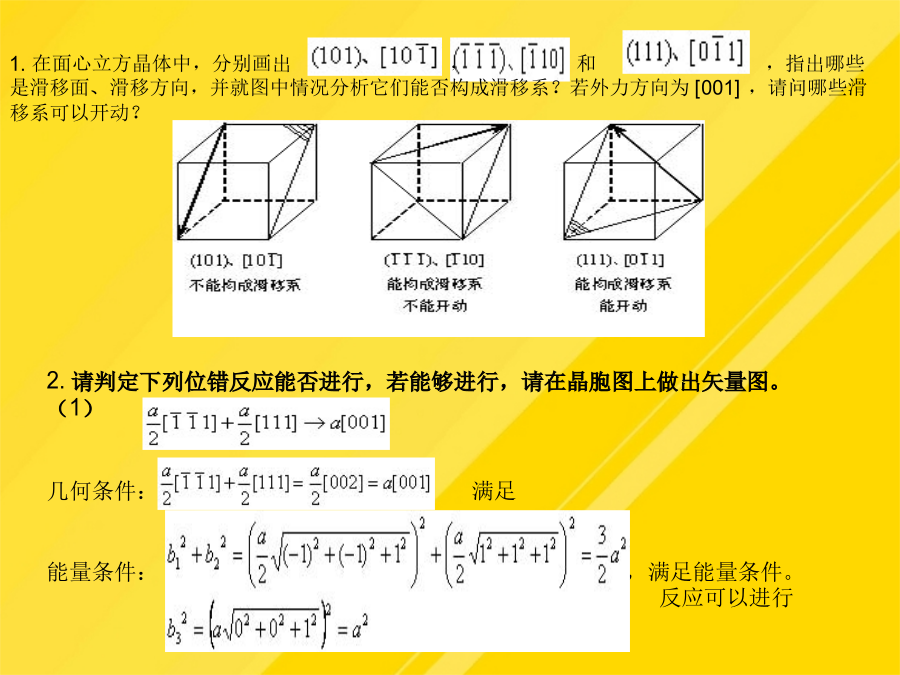

故滑移面的法线与拉力轴方向[001]的夹角为：一、简答题：（共40分，每小题8分）1、请简述间隙固溶体、间隙相、间隙化合物的异同点？答：相同点：小原子溶入。不同点：间隙固溶体保持溶剂（大原子）点阵；间隙相、间隙化合物改变了大原子点阵，形成新点阵。间隙相结构简单；间隙化合物结构复杂。2、请简述影响扩散的主要因素有哪些。答：影响扩散的主要因素：（1）温度；（2）晶体结构与类型；（3）晶体缺陷；（4）化学成分。3、临界晶核的物理意义是什么？形成临界晶核的充分条件是什么？答：临界晶核的物理意义：可以自发长大的最小晶胚（或，半径等于rk的晶核）形成临界晶核的充分条件：（1）形成r≥rk的晶胚；（2）获得A≥A*（临界形核功）的形核功。4、有哪些因素影响形成非晶态金属？为什么？答：液态金属的粘度：粘度越大原子扩散越困难，易于保留液态金属结构。冷却速度；冷却速度越快，原子重新排列时间越断，越容易保留液态金属结构。5、合金强化途径有哪些？各有什么特点？答：细晶强化、固溶强化、复相强化、弥散强化（时效强化）加工硬化。二、计算、作图题：（共60分，每小题12分）一、简答题（每题8分，共40分）1.请简述二元合金结晶的基本条件有哪些。答：热力学条件ΔG<0；结构条件：r>r*；能量条件：A>ΔGmax成分条件2.同素异晶转变和再结晶转变都是以形核长大方式进行的，请问两者之间有何差别？答：同素异晶转变是相变过程，该过程的某一热力学量的倒数出现不连续；再结晶转变只是晶粒的重新形成，不是相变过程。3.两位错发生交割时产生的扭折和割阶有何区别？答：位错的交割属于位错与位错之间的交互作用，其结果是在对方位错线上产生一个大小和方向等于其柏氏矢量的弯折，此弯折即被称为扭折或割阶。扭折是指交割后产生的弯折在原滑移面上，对位错的运动不产生影响，容易消失；割阶是不在原滑移面上的弯折，对位错的滑移有影响。4.请简述扩散的微观机制有哪些？影响扩散的因素又有哪些？答：置换机制：包括空位机制和直接换位与环形换位机制，其中空位机制是主要机制，直接换位与环形换位机制需要的激活能很高，只有在高温时才能出现。间隙机制：包括间隙机制和填隙机制，其中间隙机制是主要机制。影响扩散的主要因素有：温度（温度约高，扩散速度约快）；晶体结构与类型（包括致密度、固溶度、各向异性等）；晶体缺陷；化学成分（包括浓度、第三组元等）5.请简述回复的机制及其驱动力。答：低温机制：空位的消失中温机制：对应位错的滑移（重排、消失）高温机制：对应多边化（位错的滑移＋攀移）驱动力：冷变形过程中的存储能（主要是点阵畸变能）1.在面心立方晶体中，分别画出，和，指出哪些是滑移面、滑移方向，并就图中情况分析它们能否构成滑移系？若外力方向为[001]，请问哪些滑移系可以开动？（2）几何条件：满足几何条件能量条件：满足能量条件，反应可以进行3.假设某面心立方晶体可以开动的滑移系为，请回答：1)给出滑移位错的单位位错柏氏矢量；2）若滑移位错为纯刃位错，请指出其位错线方向；若滑移位错为纯螺位错，其位错线方向又如何？答：（1）单位位错的柏氏矢量；（2）纯刃位错的位错线方向与b垂直，且位于滑移面上，为；纯螺位错的位错线与b平行，为[011]。5.已知三元简单共晶的投影图，见附图，1)请画出AD代表的垂直截面图及各区的相组成（已知TA>TD）；2)请画出X合金平衡冷却时的冷区曲线，及各阶段相变反应三、综合分析题：（共50分，每小题25分）1.请对比分析加工硬化、细晶强化、弥散强化、复相强化和固溶强化的特点和机理答：加工硬化：是随变形使位错增殖而导致的硬化；细晶强化：是由于晶粒减小，晶粒数量增多，尺寸减小，增大了位错连续滑移的阻力导致的强化；同时由于滑移分散，也使塑性增大。该强化机制是唯一的同时增大强度和塑性的机制。弥散强化：又称时效强化。是由于细小弥散的第二相阻碍位错运动产生的强化。包括切过机制和绕过机制。复相强化：由于第二相的相对含量与基体处于同数量级是产生的强化机制。其强化程度取决于第二相的数量、尺寸、分布、形态等，且如果第二相强度低于基体则不一定能够起到强化作用固溶强化：由于溶质原子对位错运动产生阻碍。包括弹性交互作用（柯氏气团）、电交互作用（玲木气团）和化学交互作用。2.请根据所附二元共晶相图分析解答下列问题：1）分析合金I、II的平衡结晶过程，并绘出冷却曲线；2）说明室温下I、II的相和组织是什么？并计算出相和组织的相对含量；3）如果希望得到室温组织为共晶组织和5%的β初的合金，求该合金的成分；4）分析在快速冷却条件下，I、II两合金获得的组织有何不同。答：（1）（2）I
