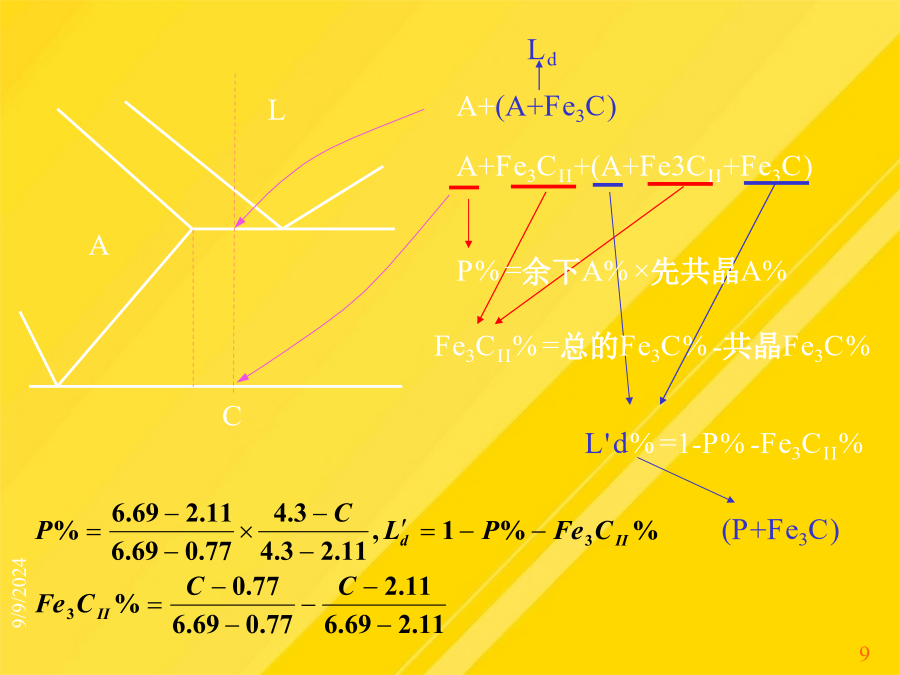

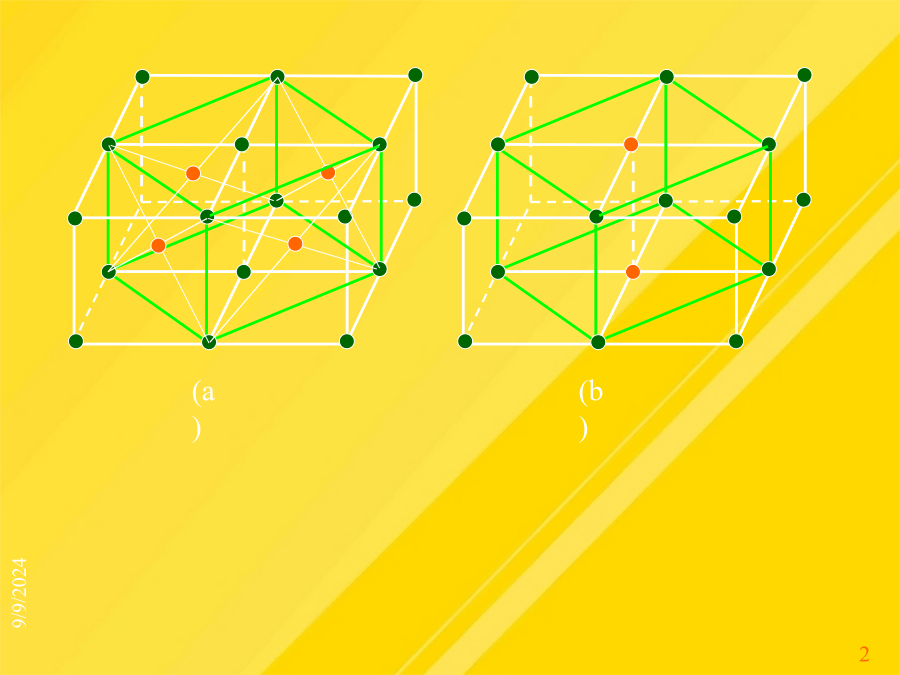

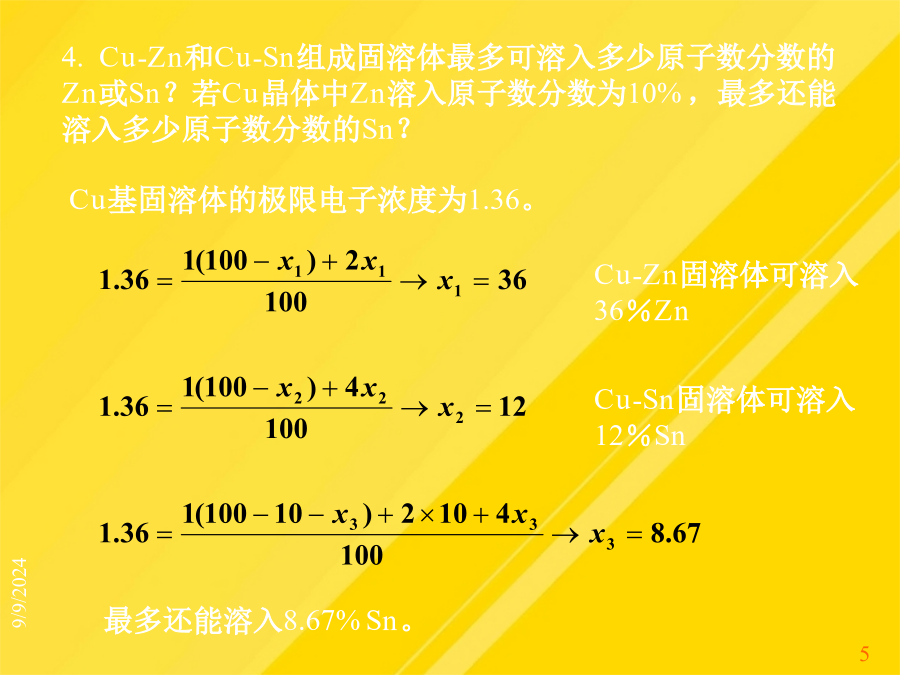

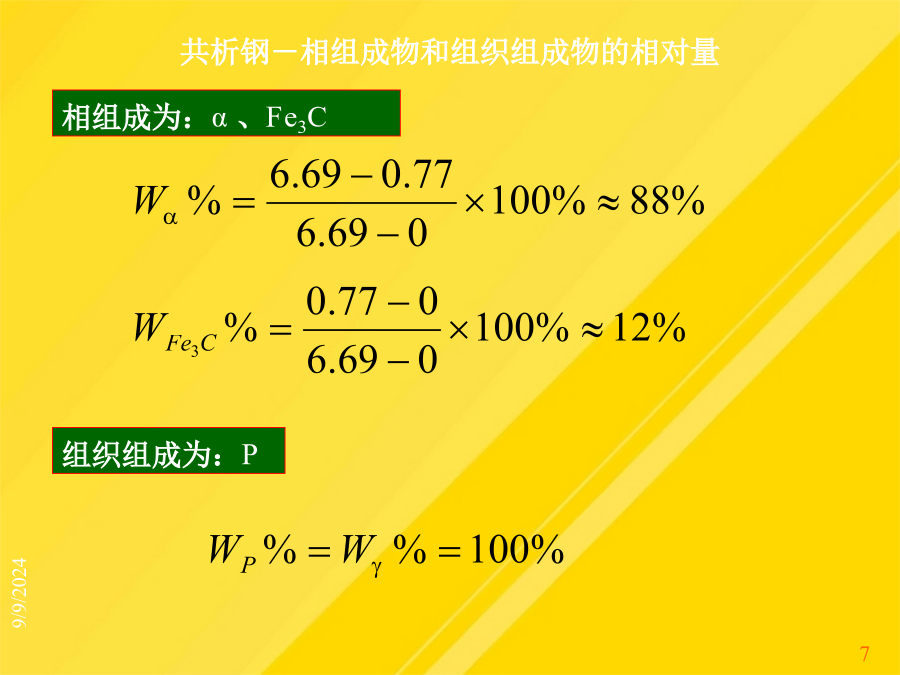

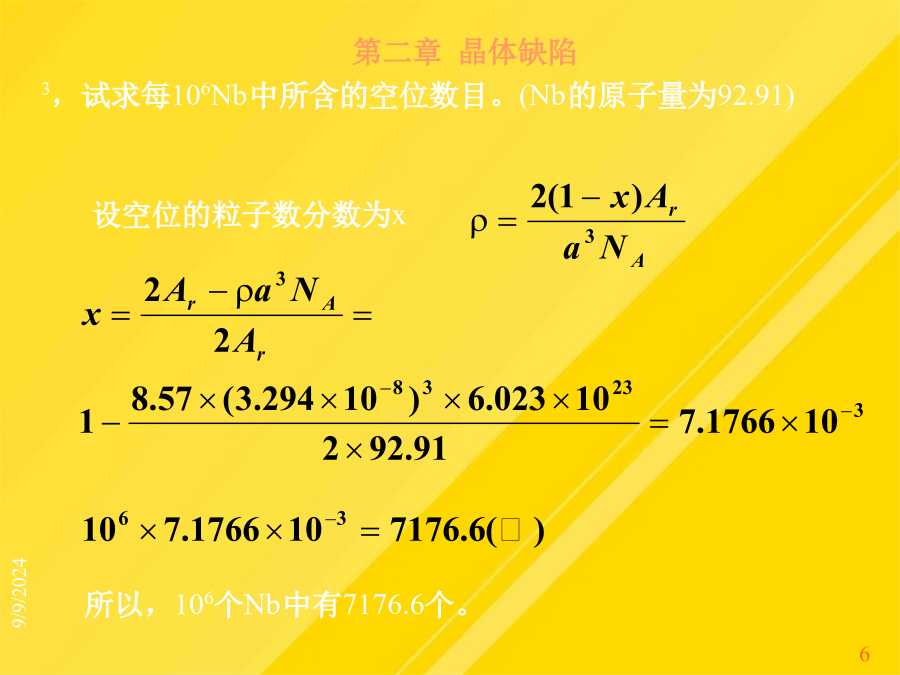

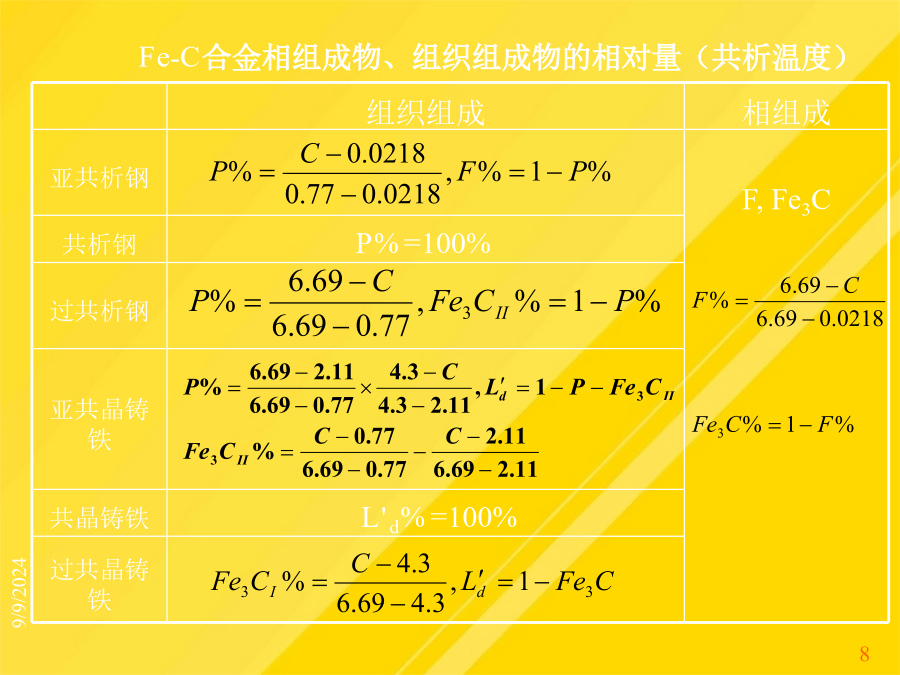

第一章材料的结构2.为什么密排六方结构不能称为一种空间点阵？3.标出具有下列密勒指数的晶面和晶向:①立方晶系(421),(123),(130),[211],[311];②六方晶系(2111),(1101),(3212),[2111],[1213]。4.Cu-Zn和Cu-Sn组成固溶体最多可溶入多少原子数分数的Zn或Sn？若Cu晶体中Zn溶入原子数分数为10%，最多还能溶入多少原子数分数的Sn？第二章晶体缺陷共析钢－相组成物和组织组成物的相对量Fe-C合金相组成物、组织组成物的相对量（共析温度）C1．默写Fe-Fe3C相图，用组织组成物填写各区；2．分析含碳量为0.45%的铁碳合金的平衡结晶过程，画出室温组织示意图；3．计算含碳量为0.45%的铁碳合金室温下的组织组成物和相组成物的相对量。1、一个体心立方晶胞中共有2个原子，其致密度为0.68，配位数为8，其八面体间隙比四面体间隙小。2、晶体中一共有14种空间点阵，它们分属于7大晶系，其中四方晶系的点阵特点为a=b≠c,===90°，铝的晶体结构属于fcc种空间点阵。3、工程材料中常见化学键主要有离子键、共价键、金属键和分子键（范德华键）。4、固溶体的一个重要特点是仍然保持了溶剂的晶体结构。根据溶质在溶剂中的位置，固溶体可以分为置换固溶体和间隙固溶体两大类。5、结晶过程是一个形核和晶核长大的过程。液态金属发生均匀形核的三个必要条件是过冷、结构起伏和能量起伏。6、根据结合键的不同，陶瓷可分为离子晶体陶瓷和共价晶体陶瓷两大类。7、一条位错线具有1个柏氏矢量，位错线只能终止在晶体的表面或晶界上，而不能中断于晶体的内部。按位错线与柏氏矢量之间的关系，晶体中的位错可分为刃型、螺型和混合型三大类。单位长度位错的能量与Gb2成正比。8、堆垛层错是一种面缺陷，根据层错的形成方式不同，面心立方晶体中有Shockley和Frank两种不全位错。、9、金属间化合物包括正常价化合物、电子化合物和间隙化合物三大类，它们都具有高熔点、高硬度和高脆性等共同特性。10、结晶过程中，晶体的长大方式有垂直长大和横向长大两种。二、名词解释1、相2、非均匀形核3、固溶强化4、晶体点阵5、过冷度三、判断题1、因为α-Fe的致密度比γ-Fe的小，即α-Fe的晶格内总间隙比γ-Fe的大，所以当铁与碳形成固溶体时，α-Fe的溶碳能力肯定比γ-Fe大。（）2、密排六方点阵不是一种空间点阵。（）3、凡是过冷金属液体中的固态颗粒，都可以作为有效的形核剂。（）4、在任何温度下，液相出现的最大结构起伏都是晶核。（）5、如果金属中不含位错，那么它将有极高的强度，但如果采用冷塑性变形、热处理等方法使金属的位错密度提高，也会提高金属的强度。（）6、两元素形成间隙固溶体时，只要晶格类型相同，原子直径相近，就可以形成无限固溶体。（）7、用柏氏矢量不但可以判断位错的类型，而且可以反映由位错引起的晶格畸变量。（）8、过冷度越大，晶体生长速率越快，晶粒长得越粗大。（）9、渗碳体（Fe3C）是一种复杂的间隙化合物。（）10、刃型位错的滑移面只有一个，而螺型位错的滑移面有无数个。（）四、简答题1）设如图所示的AB为一混合型位错，其位错线方向和柏氏矢量如图所示。试画出P点处的刃型位错分量，并说明它是正刃型位错还是负刃型位错。五、综合题1、对fcc结构的晶体（点阵常熟为a）（1）分别计算原子在[100]、[110]和[111]晶向上的原子密度，并说明哪个晶向是密排方向；（2）分别计算原子在（100）、（110）和（111）晶面上的原子密度和三个面的晶面间距，并指出晶面间距最大的晶面。2、绘图表示，在两个相互垂直的滑移面上，柏氏矢量相互垂直的两个刃型位错，发生交割后的反应结果。3、设均匀形核时晶核为球形，试证明临界晶核的形核功ΔGc与临界晶核体积Vc的关系为ΔGc＝－1/2VcΔGv。一、填空1、__2__，_68%_，_8_，__小_。2、__14_，_7_，__a=b≠c,α＝β＝γ＝90º，面心立方。3、__金属键____、__共价键_____、_离子键_____和___分子键____。4、__溶剂_，间隙固溶体，__置换固溶体_两大类。5、_形核___和核长大。结构起伏、__能量起伏和__过冷度_____。6、离子晶体和共价晶体7、__1__，__终止__，_中断，_刃型__、__螺型___和_混合型_。_Gb2_。8、__面__，__肖克莱__和__弗兰克9、正常价化合物_、__电子化合物__和___间隙化合物__，高熔点___、_高硬度__和__高脆性__。10、__垂直长大_和___横向长大_二、名词解释1、相：指在任一给定的物质系统中，具有同一化
