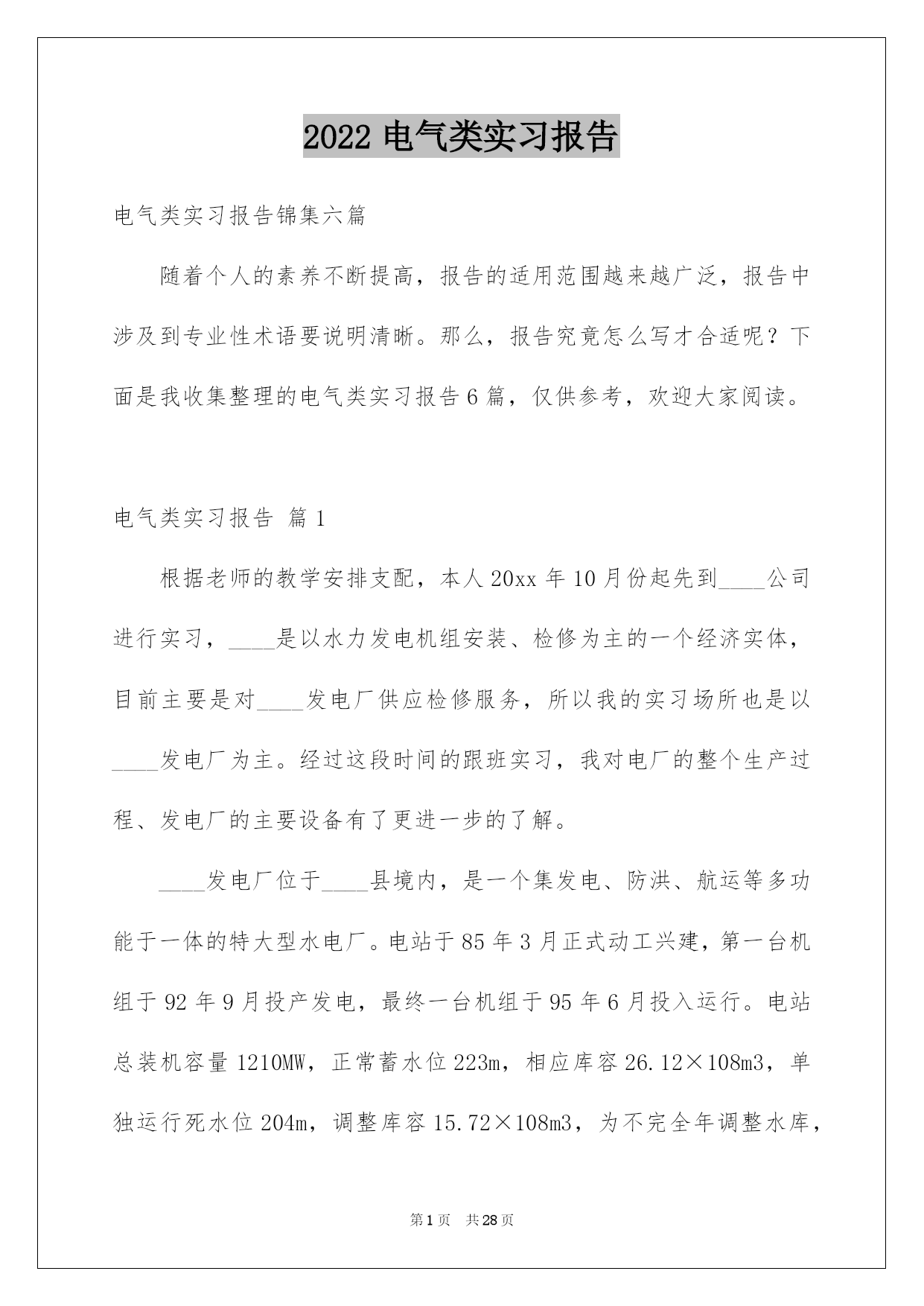

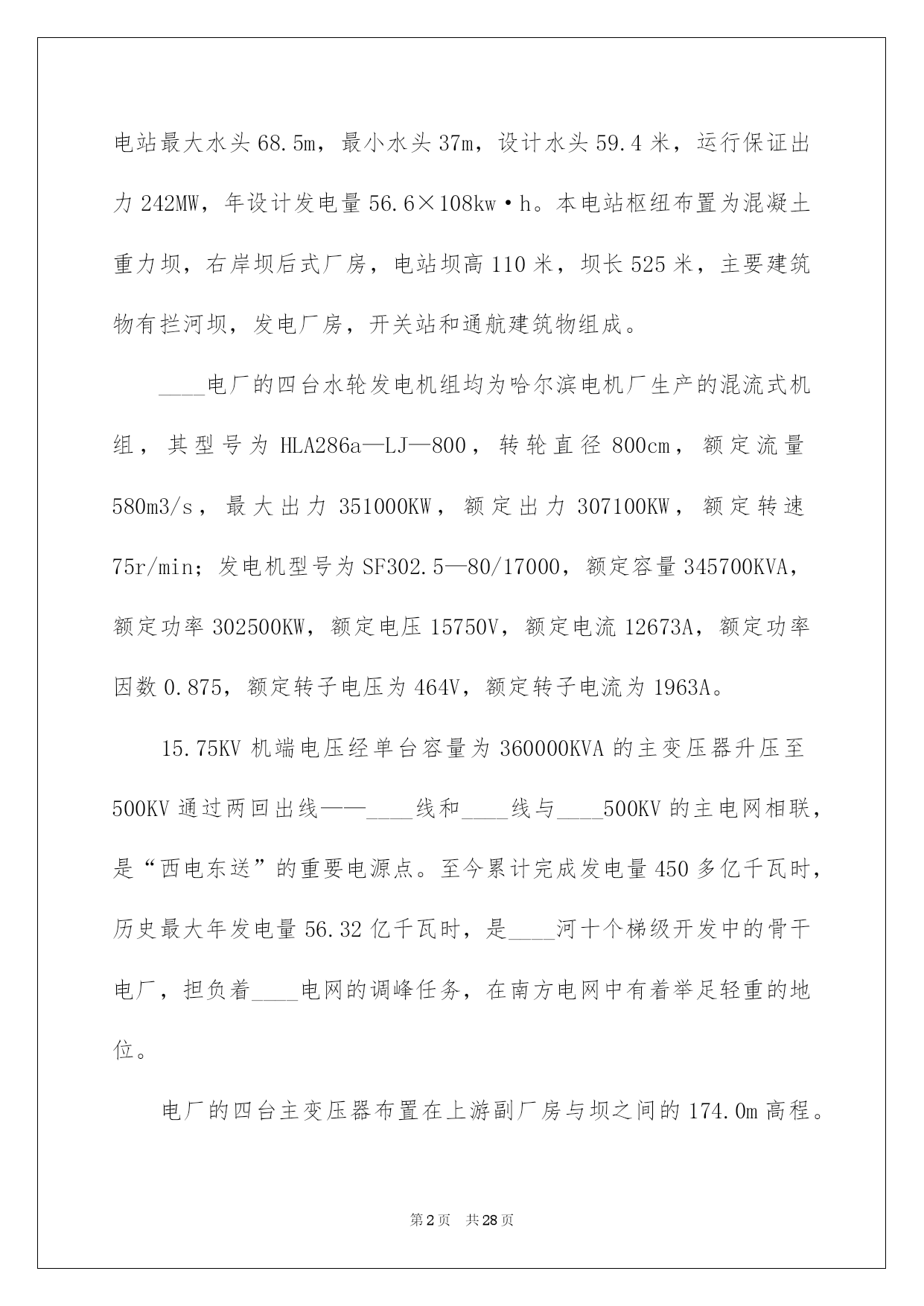

第PAGE\*Arabic\*MERGEFORMAT28页共NUMPAGES\*Arabic\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页第PAGE\*MERGEFORMAT28页共NUMPAGES\*MERGEFORMAT28页2022电气类实习报告电气类实习报告锦集六篇随着个人的素养不断提高，报告的适用范围越来越广泛，报告中涉及到专业性术语要说明清晰。那么，报告究竟怎么写才合适呢？下面是我收集整理的电气类实习报告6篇，仅供参考，欢迎大家阅读。电气类实习报告篇1根据老师的教学安排支配，本人20xx年10月份起先到____公司进行实习，____是以水力发电机组安装、检修为主的一个经济实体，目前主要是对____发电厂供应检修服务，所以我的实习场所也是以____发电厂为主。经过这段时间的跟班实习，我对电厂的整个生产过程、发电厂的主要设备有了更进一步的了解。____发电厂位于____县境内，是一个集发电、防洪、航运等多功能于一体的特大型水电厂。电站于85年3月正式动工兴建，第一台机组于92年9月投产发电，最终一台机组于95年6月投入运行。电站总装机容量1210MW，正常蓄水位223m，相应库容26.12×108m3，单独运行死水位204m，调整库容15.72×108m3，为不完全年调整水库，电站最大水头68.5m，最小水头37m，设计水头59.4米，运行保证出力242MW，年设计发电量56.6×108kw·h。本电站枢纽布置为混凝土重力坝，右岸坝后式厂房，电站坝高110米，坝长525米，主要建筑物有拦河坝，发电厂房，开关站和通航建筑物组成。____电厂的四台水轮发电机组均为哈尔滨电机厂生产的混流式机组，其型号为HLA286a—LJ—800，转轮直径800cm，额定流量580m3/s，最大出力351000KW，额定出力307100KW，额定转速75r/min；发电机型号为SF302.5—80/17000，额定容量345700KVA，额定功率302500KW，额定电压15750V，额定电流12673A，额定功率因数0.875，额定转子电压为464V，额定转子电流为1963A。15.75KV机端电压经单台容量为360000KVA的主变压器升压至500KV通过两回出线——____线和____线与____500KV的主电网相联，是“西电东送”的重要电源点。至今累计完成发电量450多亿千瓦时，历史最大年发电量56.32亿千瓦时，是____河十个梯级开发中的骨干电厂，担负着____电网的调峰任务，在南方电网中有着举足轻重的地位。电厂的四台主变压器布置在上游副厂房与坝之间的174.0m高程。500kVGIS开关站布置在厂前坝坝坡上的181.0m高程，为户内式全封闭式的开关站。500kV户外设备布置在500kVGIS开关站屋顶的194.5m高程。主控室、计算机室、继电爱护屏室位于主厂房发电机层（▽174.0m）上游侧。电厂的主变压器为____变压器厂生产的强迫油循环风冷却变压器，型号为SFP7—360000/500，额定容量为360000KVA，额定电压为525±2×2.5/15.75KV。主变压器接线组别为YN，d11。中性点接地方式为干脆接地或经小电抗接地，依据主变投入台数切换中性点方式。电厂发电机电压接线采纳一机一变（一台发电机接一台主变压器）的单元接线，全封闭母线结构。500kV侧采纳3/2断路器接线，正常运行时，两组母线同时运行，任一母线故障或任一断路器检修都不会影响到电源的输送，具有较高的供电牢靠性和敏捷性，但该主接线方式采纳的断路器较多，投资较大。为了增加运行的敏捷性，削减500KV
