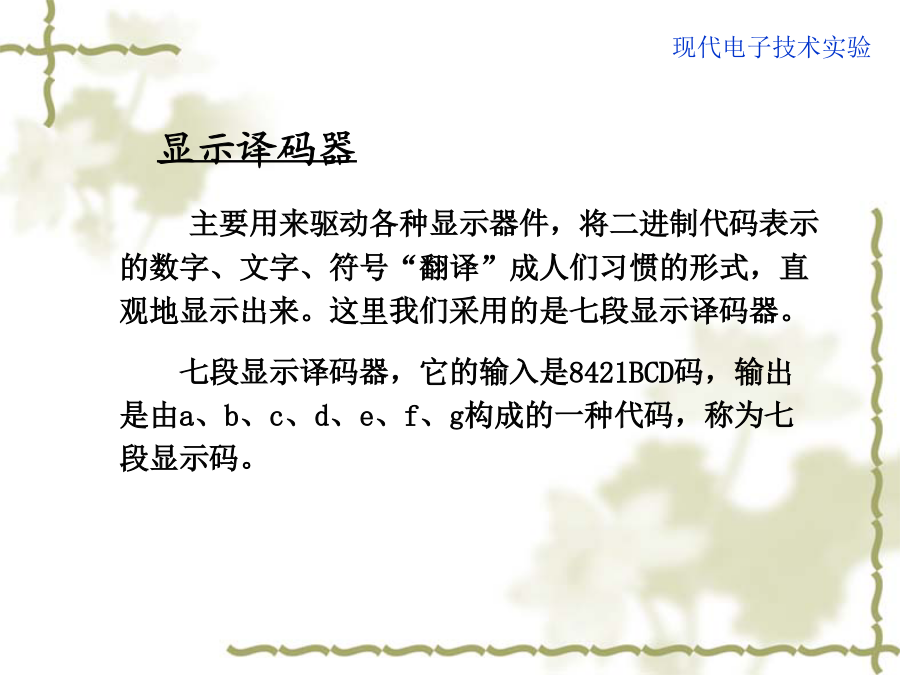

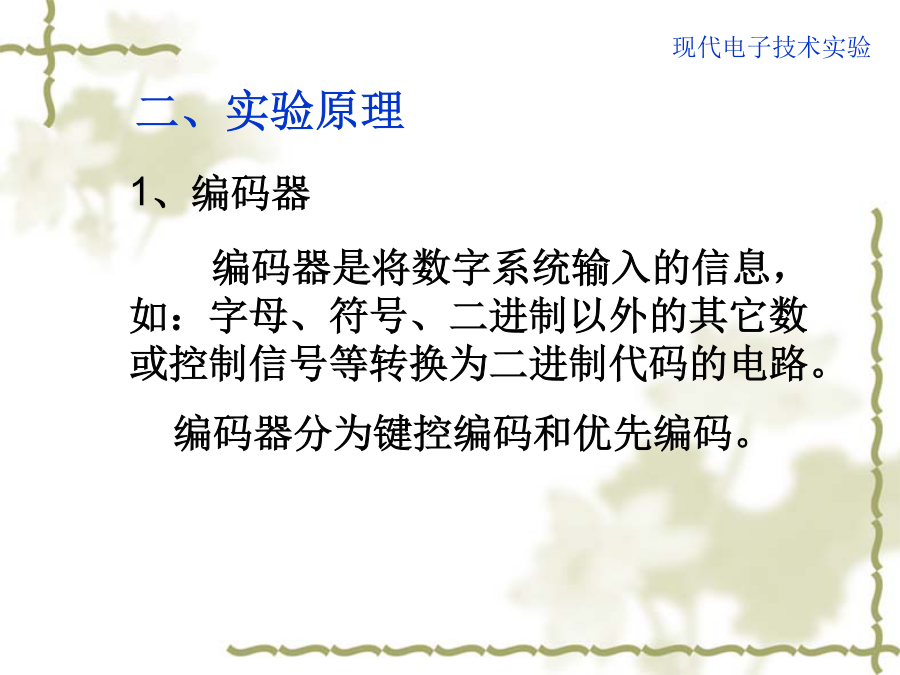

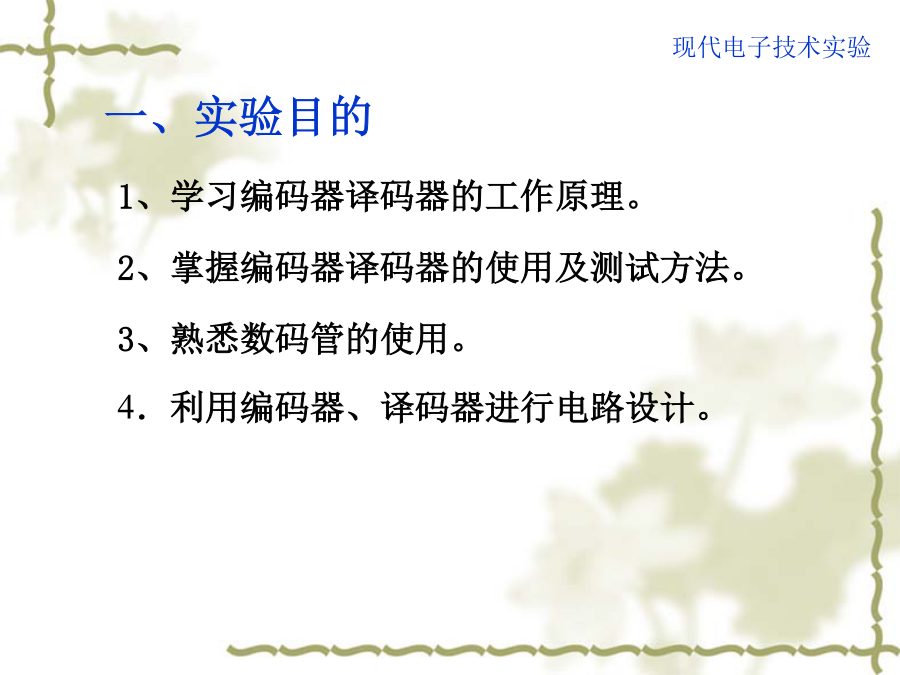

下次实验预习要求实验五编码器译码器1、学习编码器译码器的工作原理。2、掌握编码器译码器的使用及测试方法。3、熟悉数码管的使用。4．利用编码器、译码器进行电路设计。1、编码器编码器是将数字系统输入的信息，如：字母、符号、二进制以外的其它数或控制信号等转换为二进制代码的电路。编码器分为键控编码和优先编码。74LS148引脚图输入七段显示器的外形结构3、译码器主要用来驱动各种显示器件，将二进制代码表示的数字、文字、符号“翻译”成人们习惯的形式，直观地显示出来。这里我们采用的是七段显示译码器。七段显示译码器，它的输入是8421BCD码，输出是由a、b、c、d、e、f、g构成的一种代码，称为七段显示码。CD4511引脚图有的译码器为l漏极开路（OD）输出结构，例：4511，它们在工作时必须外接集电极电阻，可通过调整电阻值来调节显示器的亮度。利用所给器件，实现如图所示的编码-译码-显示系统。编码输入不同组合情况，观测编码器与译码器的输出，并将显示输出结果填入下表中。编码输入四、注意事项1．应注意所有的集成电路芯片都应接电源和地，否则不工作。2．应该显示“0”，而实际显示的是“8”，可能是：显示译码器的高位输入端“D”或“Da8”没有接地。3．若优先编码器的输出始终为“111”，则可能是：74LS148使能端没有设置为低电平；
