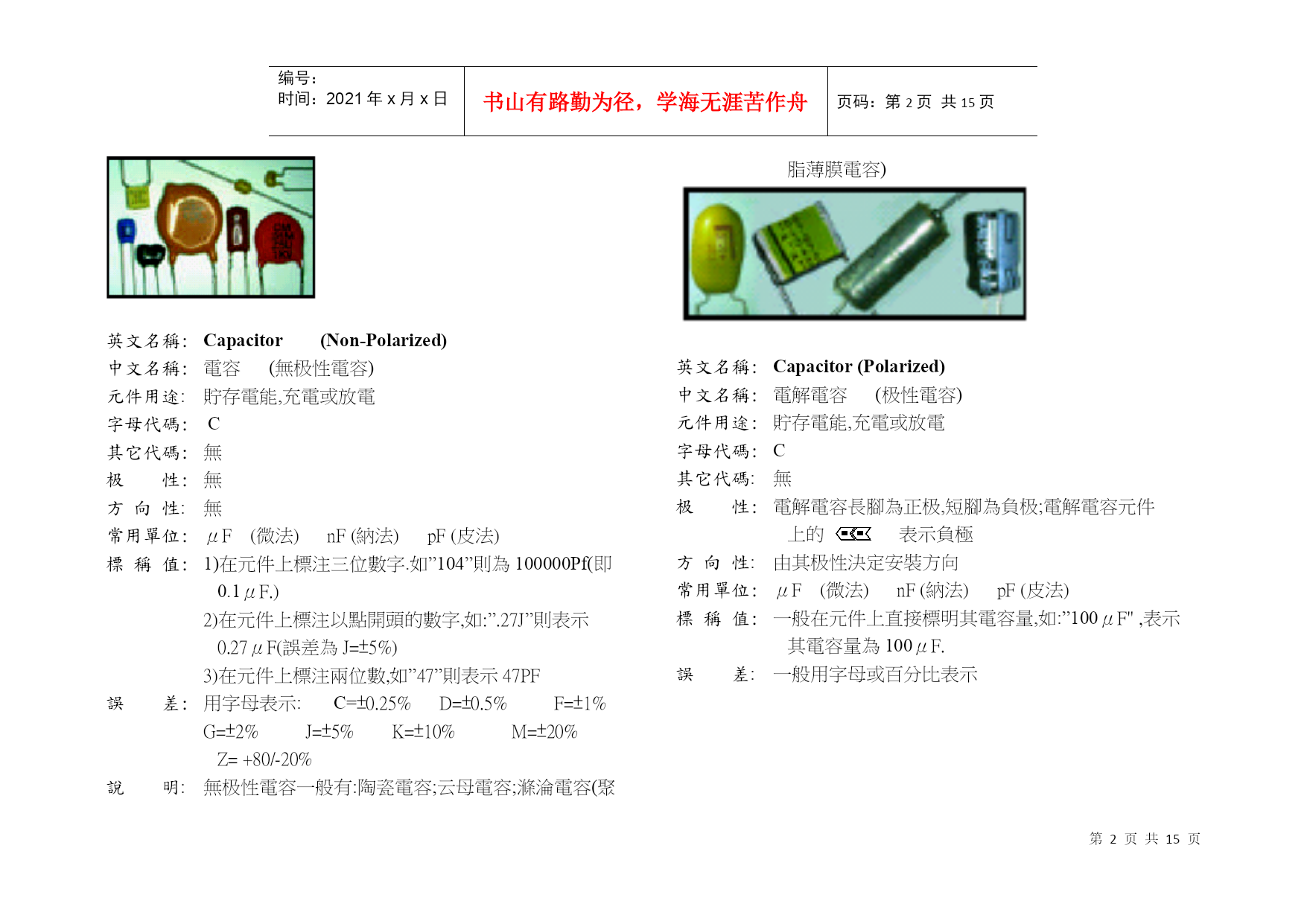

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE15页共NUMPAGES15页第PAGE\*MERGEFORMAT15页共NUMPAGES\*MERGEFORMAT15页常用名詞解釋:在組裝電子產品時,理解以下名詞很重要元件腳與元件焊接端元件是指處理電流或電壓的器件.元件腳是指從元件上引出的金屬線.有的是直的,有的是彎的;有的是圓形的,而有的是扁平的.有些元件是表面貼裝元件,沒有引腳但有扁平的金屬焊接端,以便用錫將元件與基板連接.表面貼裝元件簡稱SMD(SurfaceMountDevice).主動元件與被動元件不能對電信號起放大作用的元件稱為被動元件,如電阻;而能放大電信號或解釋(一般指數字電路)電信號的元件稱為主動元件.分立元件與集成元件只包含一個或二個功能單元的元件封裝稱為分立元件.如電阻.(在電路中限制電大小).而集成元件是指包含許多內部相互聯接的單元的元件封裝.元件的极性正极與負极陽极與陰极每一個裝在PWB[PrintedWireBoard](或稱PCB)板上的元件都有一定功能.很多元件有兩個元件腳.其中一個元件腳稱為正极,一定要接電路的高電位.另一個元件腳稱為負极,與電路的低電位聯接.如電解電容,鉭電容.而有些有兩個元件腳的元件,一個腳為陽极,另一個元件腳為陰极.如二极管.這些元件都稱為极性元件.在安裝時一定要注意其极性不可裝反.一般來說,這些元件上都有相應的標記標示出它的极性.在PWB板上亦有相應的极性標記.如”+”表示要與正(陽)极相連.標稱值及誤差標稱值是用來描述元件對電信號處理能力的強弱的數值.而誤差是元件的實際測量值對標稱值的差異.方向性方向性是指元件安裝時的特定位置關系.极性元件在安裝時都有方向性.而有的非极性元件安裝時也有方向性,不可裝反.元件上一般用色點,凹槽,條紋或數字作為其方向性標志.如IC,一般用凹槽或圓點標示其第一腳,以便安裝時與PWB板相應位置相對應.英文名稱:Capacitor(Non-Polarized)中文名稱:電容(無极性電容)元件用途:貯存電能,充電或放電字母代碼:C其它代碼:無极性:無方向性:無常用單位:μF(微法)nF(納法)pF(皮法)標稱值:1)在元件上標注三位數字.如”104”則為100000Pf(即0.1μF.)2)在元件上標注以點開頭的數字,如:”.27J”則表示0.27μF(誤差為J=±5%)3)在元件上標注兩位數,如”47”則表示47PF誤差:用字母表示:C=±0.25%D=±0.5%F=±1%G=±2%J=±5%K=±10%M=±20%Z=+80/-20%說明:無极性電容一般有:陶瓷電容;云母電容;滌淪電容(聚脂薄膜電容)英文名稱:Capacitor(Polarized)中文名稱:電解電容(极性電容)元件用途:貯存電能,充電或放電字母代碼:C其它代碼:無极性:電解電容長腳為正极,短腳為負极;電解電容元件上的表示負極方向性:由其极性決定安裝方向常用單位:μF(微法)nF(納法)pF(皮法)標稱值:一般在元件上直接標明其電容量,如:”100μF",表示其電容量為100μF.誤差:一般用字母或百分比表示英文名稱:Capacitor(Polarized)中文名稱:鉭電容(极性電容)元件用途:貯存電能,充電或放電字母代碼:C其它代碼:無极性:元件上有一短划的一端為正极.(+)方向性:由其极性決定安裝方向常用單位:μF(微法)nF(納法)pF(皮法)標稱值:一般在元件上直接標明其電容量,如:”10",表示其電容量為10μF.(6.3表示其耐壓值6.3V)誤差:無英文名稱:VariableCapacitor中文名稱:可變電容元件用途:貯存電能,充電或放電.但其容值可以改變(調整)字母代碼:VC其它代碼:CVAR;CADJ;极性:無方向性:其不對稱的引腳排列,決定其安裝方向.常用單位:μF(微法)nF(納法)pF(皮法)標稱值:用其最大容值表示誤差:無英文名稱:Crystal中文名稱:石英晶體元件用途:產生連續的電脈沖字母代碼:X其它代碼:B,Y极性:無方向性:在元件上用點標出其方向常用單位:MHz(兆赫茲)KHz(千赫茲)標稱值:一般在元件上用數字直接標名如”4.00”表示4MHz誤差:英文名稱:Diode中文名稱:二极管元件用途:單向導電(即電流只能由正
