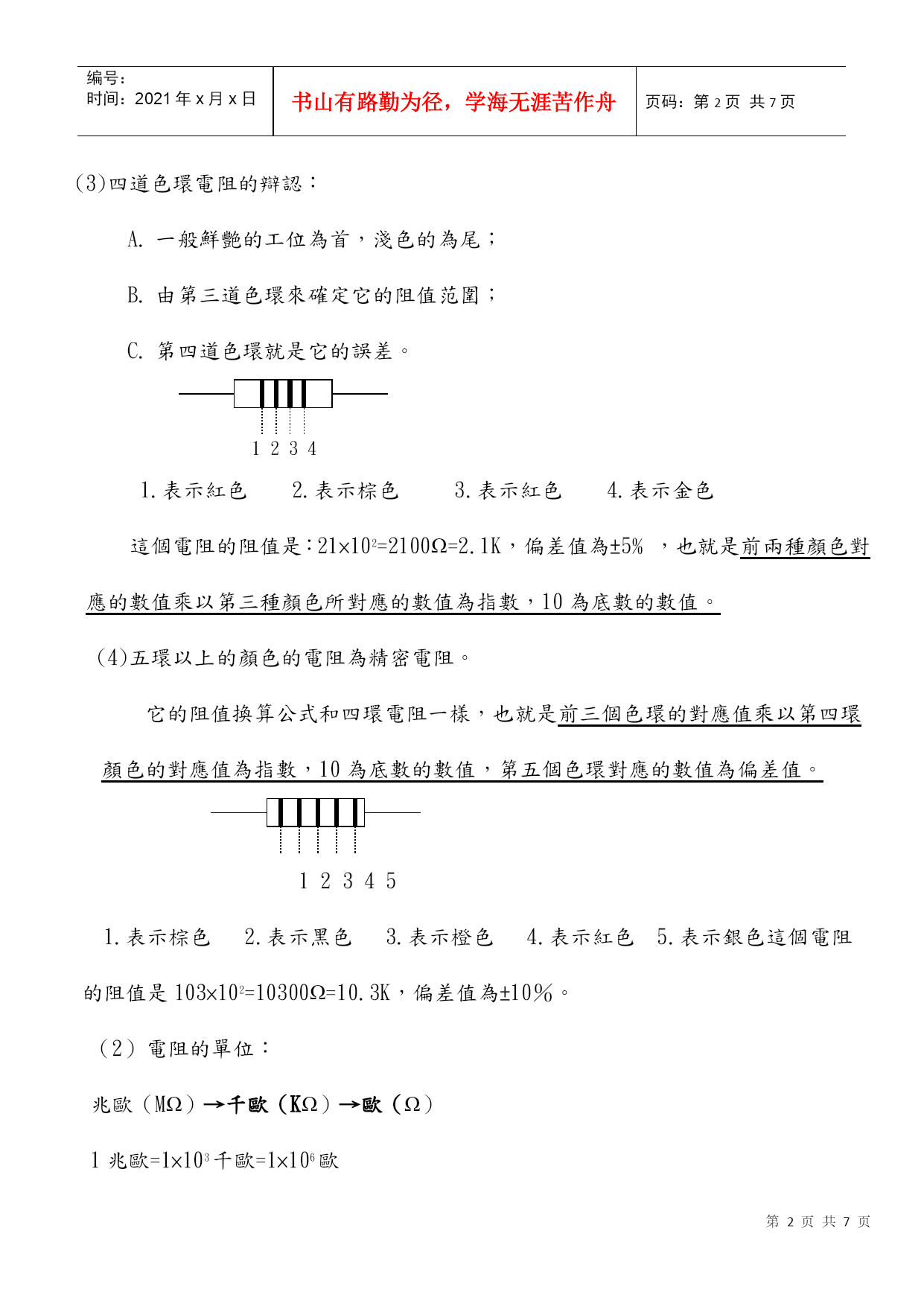

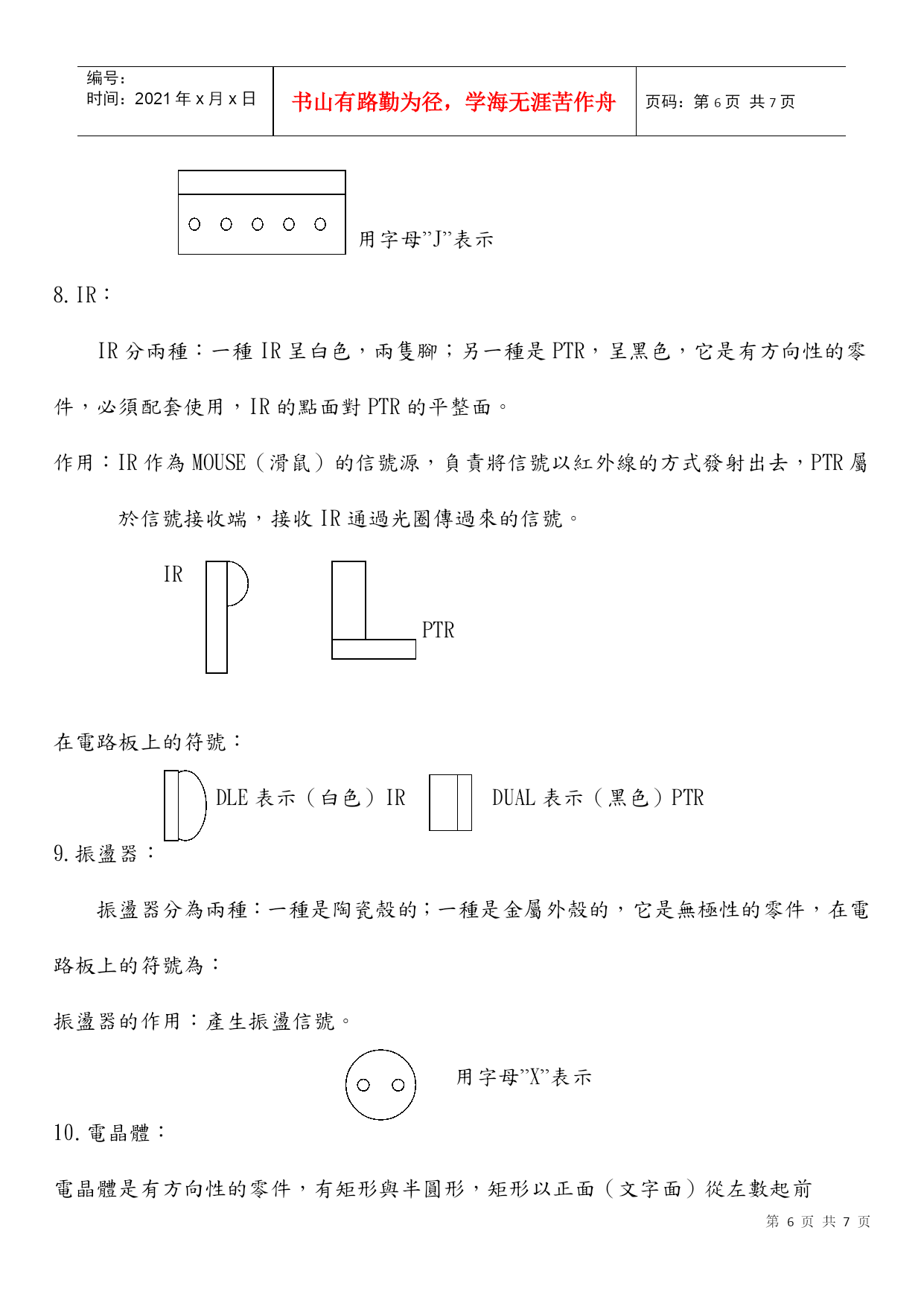

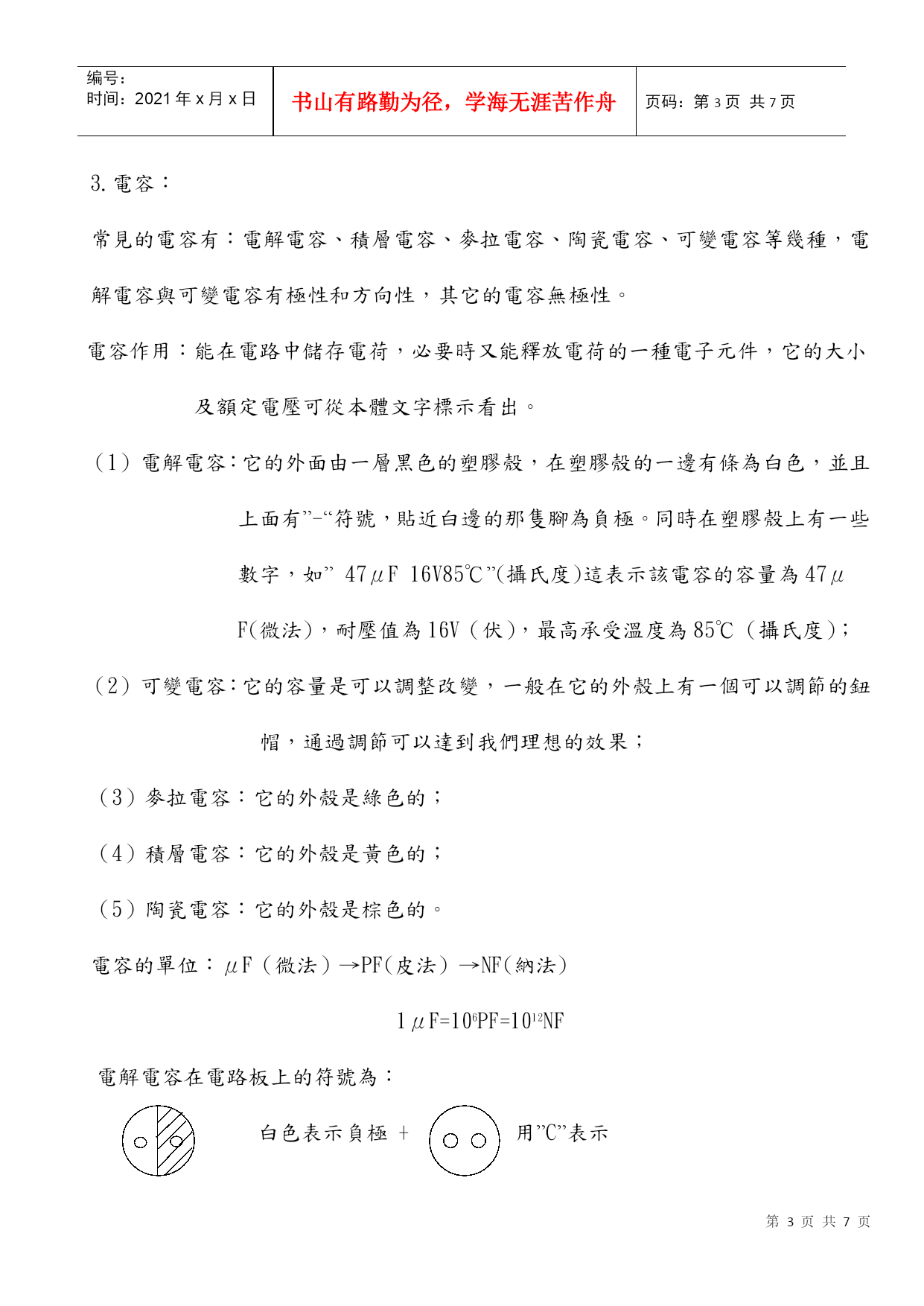

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE7页共NUMPAGES7页第PAGE\*MERGEFORMAT7页共NUMPAGES\*MERGEFORMAT7页電子零件認識教材眾所周知，制造任何一種產品，首先都應該認識生產這種產品的材料，了解它們的物性與功能，才能盡快的適應公司的生產作業程序。在我們的生產過程中，接觸最多的零件大致有以下幾種：1.電阻2.電容3.IC（集成塊）4.二極體5.腳座6.開關7.IR8.振盪器9.電晶體10.電感對各種零件的識別：(1)電阻電阻有色環電阻、精密電阻、可變電阻等，我們常接觸的有色環電阻和精密電阻兩種。電阻的作用：穩定和調節電路中的電流和電壓。在電路板上的符號為：用字母”R”表示(2)色環電阻的辯認：不同色環的電阻的阻值也不相同，我們通常見到的顏色有十二種，每一種顏色對應著一個固定的數值，根據這些色環的數值，就可以計算出電阻的阻值。如下：黑棕紅橙黃綠藍紫灰白金銀0123456789±5﹪±10﹪(3)四道色環電阻的辯認：一般鮮艷的工位為首，淺色的為尾；由第三道色環來確定它的阻值范圍；第四道色環就是它的誤差。12341.表示紅色2.表示棕色3.表示紅色4.表示金色這個電阻的阻值是：21×102=2100Ω=2.1K，偏差值為±5﹪，也就是前兩種顏色對應的數值乘以第三種顏色所對應的數值為指數，10為底數的數值。(4)五環以上的顏色的電阻為精密電阻。它的阻值換算公式和四環電阻一樣，也就是前三個色環的對應值乘以第四環顏色的對應值為指數，10為底數的數值，第五個色環對應的數值為偏差值。123451.表示棕色2.表示黑色3.表示橙色4.表示紅色5.表示銀色這個電阻的阻值是103×102=10300Ω=10.3K，偏差值為±10％。電阻的單位：兆歐（MΩ）→千歐（KΩ）→歐（Ω）1兆歐=1×103千歐=1×106歐3.電容：常見的電容有：電解電容、積層電容、麥拉電容、陶瓷電容、可變電容等幾種，電解電容與可變電容有極性和方向性，其它的電容無極性。電容作用：能在電路中儲存電荷，必要時又能釋放電荷的一種電子元件，它的大小及額定電壓可從本體文字標示看出。（1）電解電容：它的外面由一層黑色的塑膠殼，在塑膠殼的一邊有條為白色，並且上面有”-“符號，貼近白邊的那隻腳為負極。同時在塑膠殼上有一些數字，如”47μF16V85℃”(攝氏度)這表示該電容的容量為47μF(微法)，耐壓值為16V（伏），最高承受溫度為85℃（攝氏度）；（2）可變電容：它的容量是可以調整改變，一般在它的外殼上有一個可以調節的鈕帽，通過調節可以達到我們理想的效果；（3）麥拉電容：它的外殼是綠色的；（4）積層電容：它的外殼是黃色的；（5）陶瓷電容：它的外殼是棕色的。電容的單位：μF（微法）→PF(皮法)→NF(納法)1μF=106PF=1012NF電解電容在電路板上的符號為：白色表示負極+用”C”表示積層電容在電路板上的符號為：C陶瓷電容、麥拉電容在電路板上的符號為:C4.IC（集成塊）：它是一塊電路板的核心，它的內部有許多的電路，一般是有4隻腳甚至百隻腳，它的左下角有一個點，這說明是IC第一隻腳（逆時針方向數IC的腳）。IC是有方向性的零件，它的一端有小缺口，作為方向標記，缺口與PCB文字面上IC圖形一致。作用：整理信號、處理信號的作用。在電路板上的符號：用”U”來表示5.二極體：二極體有：整流二極體、穩壓二極體、檢波二極體、發光二極體等幾種，它是有方向性的。常見的二極體從它的顏色來說有三種：黑色、紅色、帶白點的，它們的外觀有一個共同的物點，在它的某一端有一道不同的顏色，這表示二極體的”負極”。(不同的顏色)表示”負極”在電路板上的符號：用”D”表示6.開關：開關有兩種：一種塑膠殼（又分直立和臥式兩種）；另一種是鐵殼的，它是有方向性的，因放置的位置不同所以開關的方向性不確定。作用：控制電路的通與斷的作用。在電路板上的符號：用”S”表示。7.腳座：腳座有有方向性的零件，PCB文字面圖示須與元件相符，腳座有4個或5個以上的腳。作用：連接PCBA與CABLE起輸入（輸出）的中轉站。在電路板上的符號：用字母”J”表示8.IR：IR分兩種：一種IR呈白色，兩隻腳；另一種是PTR，呈黑色，它是有方向性的零件，必須配套使用，IR的點面對PTR的平整面。作用：IR作為MOUSE（滑鼠）的信號源，負責將信號以紅外線的方式發射出去，PTR屬於信號接收端，接收IR通過光圈傳過來的信號。IRPTR在電路板上的符號：DLE表示（白色）IRDU
