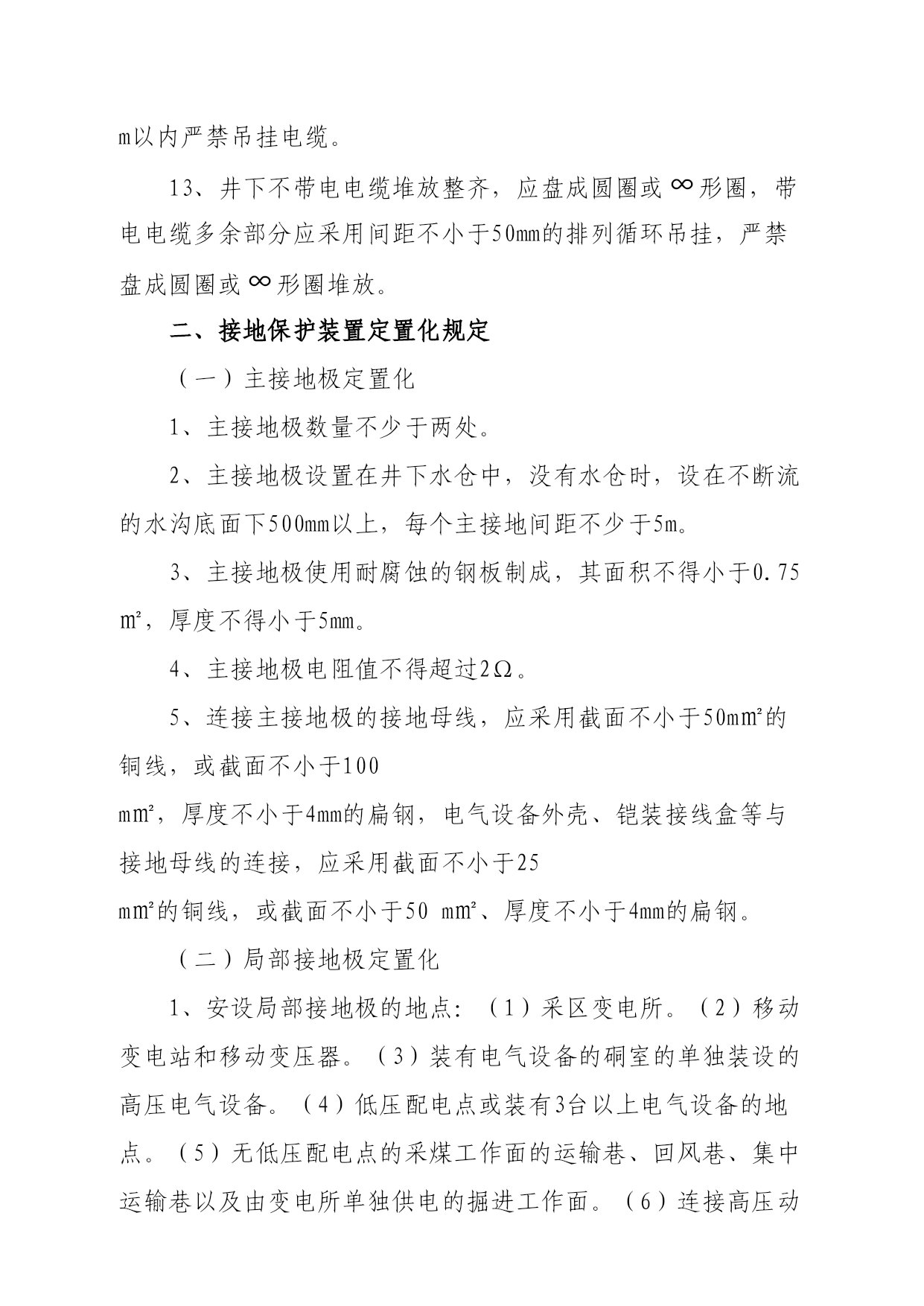

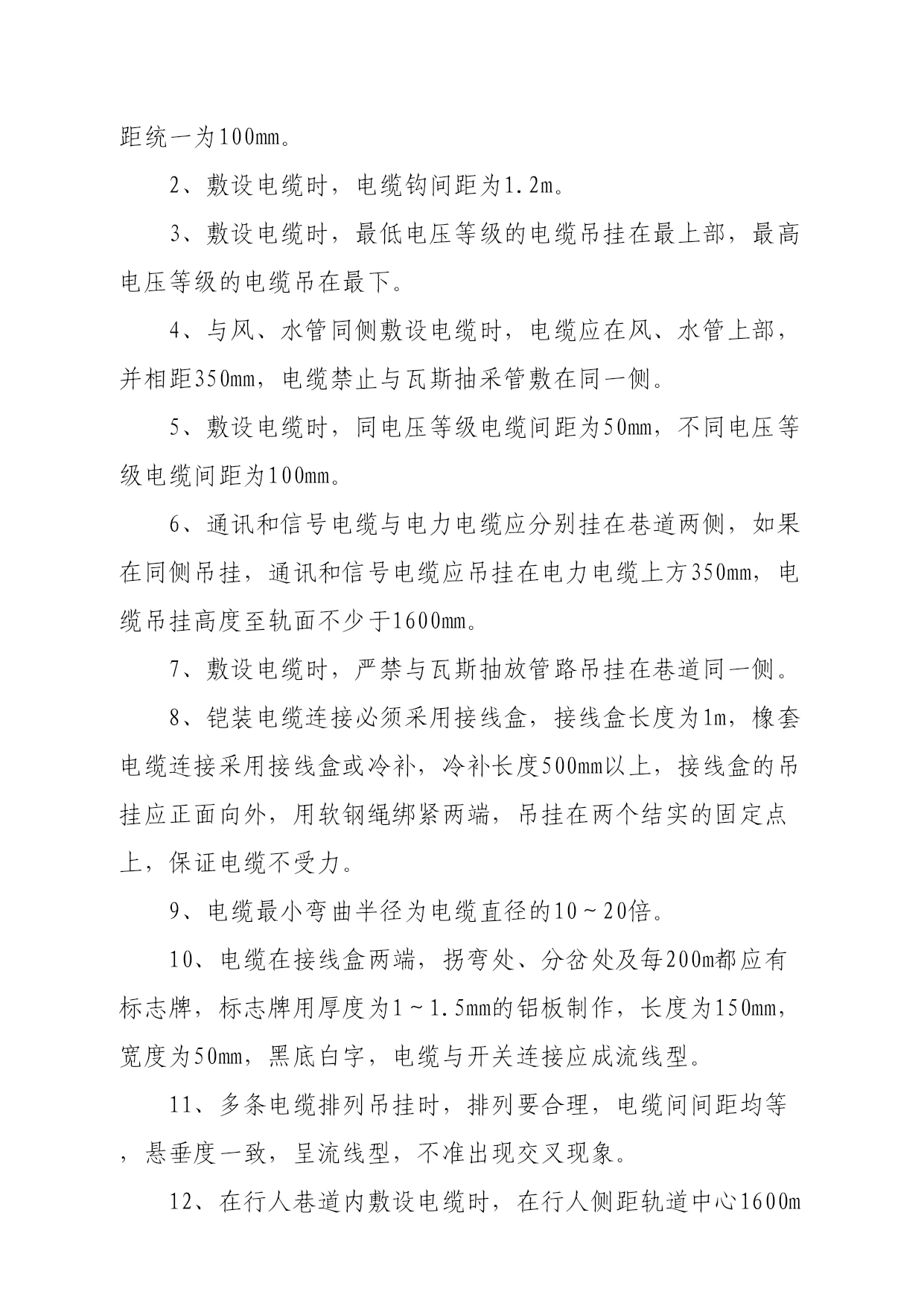

关于印发《机电、运输设备设施定置化管理办法》的通知矿属各部门（队）：为了保证井下环境安全和设备、设施的安装、更换、检修的规范化、标准化，矿从现在起对全矿设备、设施安装采取定置化管理。明确安装、更换、检修、搬运的标准，以提高工作效率，保证设备运作安全和环境安全，特制定本办法，希望矿属各区队认真、严格贯彻执行。一、电缆吊挂定置化规定（一）电缆入井要求1、检查电缆是否属于阻燃电缆，非阻燃电缆严禁入井。2、检查电缆有无煤矿安全标志、产品合格证、煤矿用设备器材生产许可证等，缺一则严禁入井。3、对电缆外观及绝缘情况进行检查，要求外观良好，无破损，用于660V及以下的电缆绝缘阻值不小于20MΩ；用于1～3KV的电缆，绝缘电阻值不小于50MΩ；用于6～10KV的电缆，绝缘电阻值不小于100MΩ。达不到上述要求，严禁使用。（二）电缆吊挂敷设规定1、电缆钩用3×40mm扁钢或不小于Ф12mm钢筋制作，钩间距统一为100mm。2、敷设电缆时，电缆钩间距为1.2m。3、敷设电缆时，最低电压等级的电缆吊挂在最上部，最高电压等级的电缆吊在最下。4、与风、水管同侧敷设电缆时，电缆应在风、水管上部，并相距350mm，电缆禁止与瓦斯抽采管敷在同一侧。5、敷设电缆时，同电压等级电缆间距为50mm，不同电压等级电缆间距为100mm。6、通讯和信号电缆与电力电缆应分别挂在巷道两侧，如果在同侧吊挂，通讯和信号电缆应吊挂在电力电缆上方350mm，电缆吊挂高度至轨面不少于1600mm。7、敷设电缆时，严禁与瓦斯抽放管路吊挂在巷道同一侧。8、铠装电缆连接必须采用接线盒，接线盒长度为1m，橡套电缆连接采用接线盒或冷补，冷补长度500mm以上，接线盒的吊挂应正面向外，用软钢绳绑紧两端，吊挂在两个结实的固定点上，保证电缆不受力。9、电缆最小弯曲半径为电缆直径的10～20倍。10、电缆在接线盒两端，拐弯处、分岔处及每200m都应有标志牌，标志牌用厚度为1～1.5mm的铝板制作，长度为150mm，宽度为50mm，黑底白字，电缆与开关连接应成流线型。11、多条电缆排列吊挂时，排列要合理，电缆间间距均等，悬垂度一致，呈流线型，不准出现交叉现象。12、在行人巷道内敷设电缆时，在行人侧距轨道中心1600mm以内严禁吊挂电缆。13、井下不带电电缆堆放整齐，应盘成圆圈或∞形圈，带电电缆多余部分应采用间距不小于50mm的排列循环吊挂，严禁盘成圆圈或∞形圈堆放。二、接地保护装置定置化规定（一）主接地极定置化1、主接地极数量不少于两处。2、主接地极设置在井下水仓中，没有水仓时，设在不断流的水沟底面下500mm以上，每个主接地间距不少于5m。3、主接地极使用耐腐蚀的钢板制成，其面积不得小于0.75㎡，厚度不得小于5mm。4、主接地极电阻值不得超过2Ω。5、连接主接地极的接地母线，应采用截面不小于50m㎡的铜线，或截面不小于100m㎡，厚度不小于4mm的扁钢，电气设备外壳、铠装接线盒等与接地母线的连接，应采用截面不小于25m㎡的铜线，或截面不小于50m㎡、厚度不小于4mm的扁钢。（二）局部接地极定置化1、安设局部接地极的地点：（1）采区变电所。（2）移动变电站和移动变压器。（3）装有电气设备的硐室的单独装设的高压电气设备。（4）低压配电点或装有3台以上电气设备的地点。（5）无低压配电点的采煤工作面的运输巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面。（6）连接高压动力电缆的金属连接装置。2、局部接地极设置要求：（1）设置在水沟中的局部接地极应用面积不小于0.6㎡、厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应水平放于水沟深处。（2）设置在其他地点的局部接地极，可以用直径不小于35mm、长度不小于1.5m的钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋入底板，也可用直径不小于22mm、长度为1m的两根钢管制成，每根钢管钻10个直径不小于5mm的透孔，两根钢管相距不得小于5m，并联后垂直埋入底板，深度不得小于0.75m。（3）局部接地极相距电气设备5m以上。3、局部接地极及单独固定电气设备的接地电阻值都不得超过2Ω，移动设备接地电阻不得超过1Ω。（三）入井轨道、管道、通讯及监测设施、地面建筑、地面变电所、地面炸药库等防雷电接地极定置化。1、所有防雷电接地极都采用直径不小于35mm、长度不小于1.5m的钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋入地面下。2、入井轨道、管道、通讯及监测设施都应在入井处设置不少于两处的防雷电接地极，两接地极相距10m以上，且一接地极在井口外2～5m处，另一接地极在井口内5～10m处。3、入井轨道、管道、通讯及监测设施的防雷电接地极电阻值不超过5
