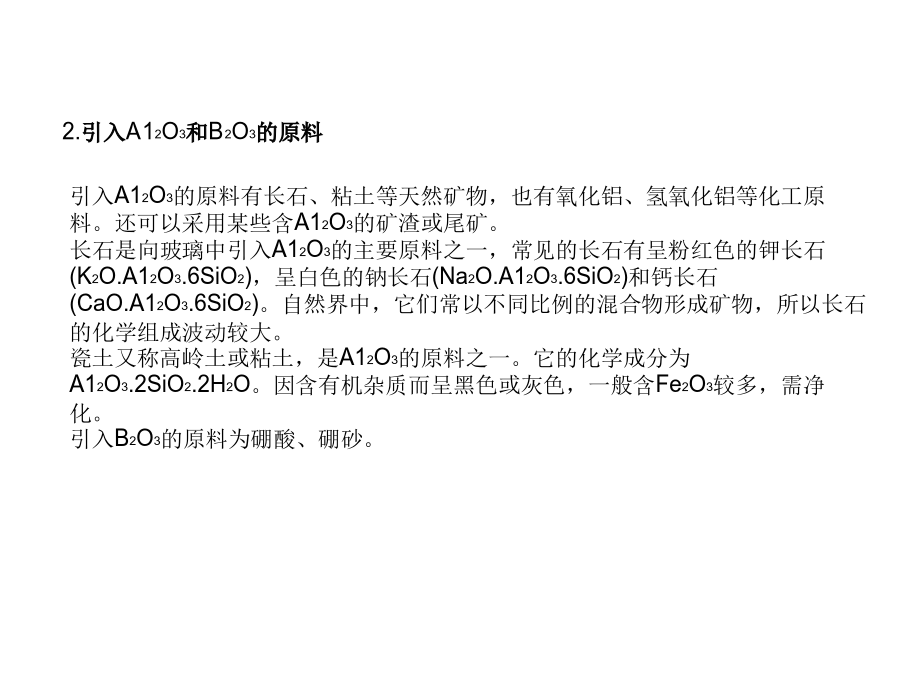

按照玻璃制造过程中的作用和用量，把玻璃原料分为主要原料和辅助原料两类。1.主要原料系指往玻璃中引入各种氧化物的原料，如石英砂、石灰石、长石、纯碱、硼酸等。按氧化物的性质又可分为酸性氧化物、碱性氧化物、碱土金属氧化物和二价氧化物、多价氧化物等。按所引入氧化物在玻璃结构中的作用，又可分为玻璃形成体氧化物、中间体氧化物和网络外体氧化物。2.辅助原料是指使玻璃获得某些必要的性质和加速熔制过程的原料。它们用量小，但作用独特而重要。根据作用的不同，分为澄清剂、着色剂、氧化剂、还原剂等。1.引入SiO2的原料SiO2是最主要的玻璃形成体氧化物。含SiO2的原料在自然界中分布极为广泛，适用于玻璃工业生产的有硅砂、砂岩、石英岩等。硅砂又称石英砂，为颗粒状，质地纯净的硅砂为白色，因含有铁的氧化物和有机质，故一般呈淡黄色、浅灰色或红褐色。硅砂的化学成分主要是SiO2，随着硅砂形成的条件及伴生矿物的不同，硅砂的化学组成中可含有少量的A12O3、K2O、Na2O、CaO、MgO、Fe2O3等。注：Fe2O3和Cr2O3是有害成分，它能使玻璃着色而影响透明度。所以在制造无色玻璃时，要严格控制这些着色氧化物杂质的含量。2.引入A12O3和B2O3的原料3.一价金属氧化物原料5.四价金属氧化物的原料辅助原料：3.脱色剂5.碎玻璃玻璃的熔制与成型玻璃熔制过程(1)硅酸盐形成阶段(4)均化阶段二、玻璃容器的成型2.玻璃容器的成型吹－吹法成形的瓶子制造玻璃容器的退火及表面处理a.永久应力b.暂时应力二、玻璃瓶罐的退火d.当温度降到应变点以下，玻璃中只会产生暂时应力，不再产生永久应力，这时可以进入快速降温(快冷)阶段，以缩短退火时间。冷却速度可为2.5℃/min。对于较厚的玻璃制品，仍然要控制降温速率，以防因降温太快，使产生的暂时应力超过玻璃的强度极限，引起制品破裂。处理:双层涂敷工艺强化玻璃与轻量玻璃容器一、玻璃强化技术2.化学强化处理二、轻量玻璃容器3.轻量瓶的设计
