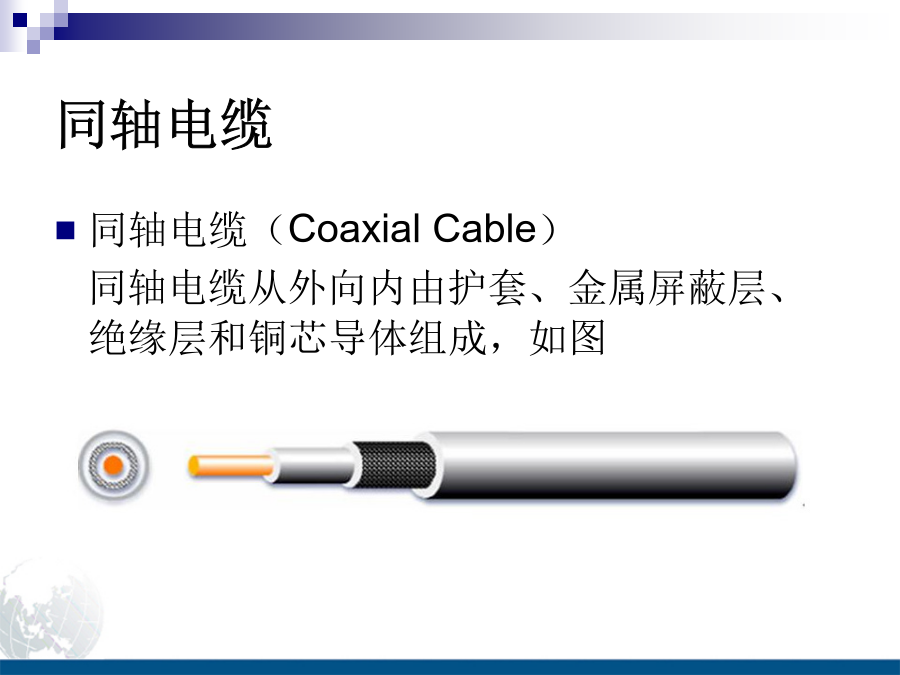

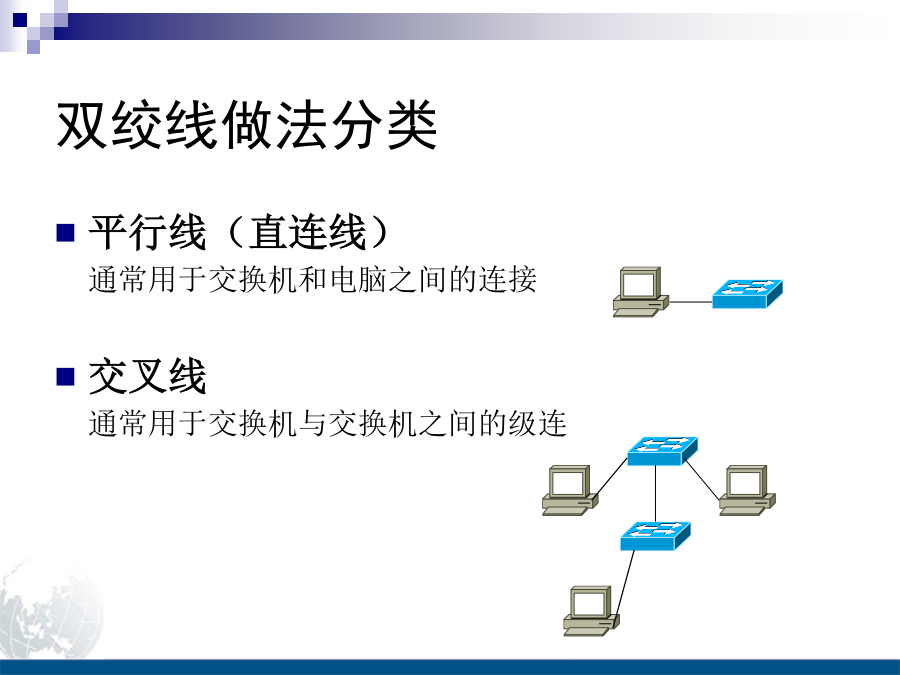

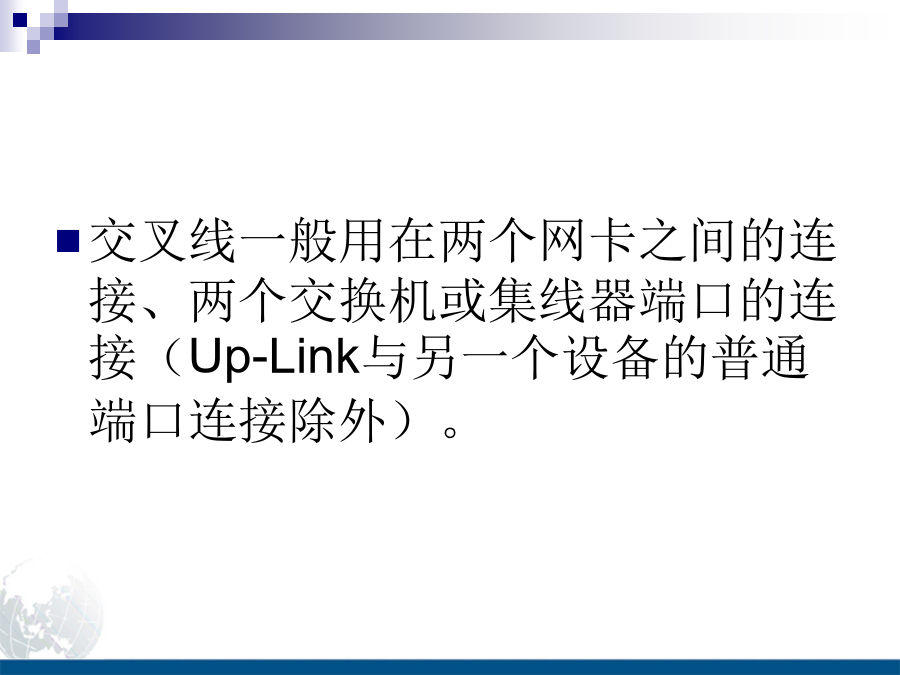

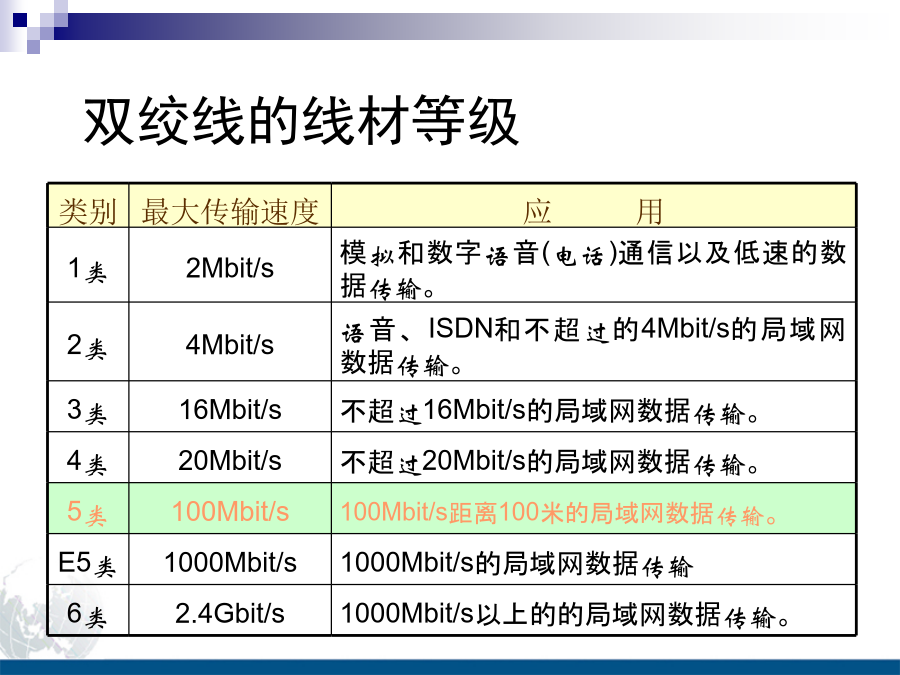

网络设备传输介质双绞线的线材等级双绞线平行线（直连线）通常用于交换机和电脑之间的连接交叉线通常用于交换机与交换机之间的级连交叉线一般用在两个网卡之间的连接、两个交换机或集线器端口的连接（Up-Link与另一个设备的普通端口连接除外）。同轴电缆在IEEE802.310BASE2中定义的传输介质就是细缆，因此它又叫细缆以太网。主机通过BNC头连接到细缆上，细缆两端接终端电阻以防止信号反射。光纤通常由纤芯、包层、护套组成（如图），纤芯通常由石英玻璃制成，由于光纤是利用光传输信号，因而在纤芯外面包围着一层折射率低的玻璃封套，以确保光在纤芯内传播而不会透射到外面去。光缆光纤优缺点：频带宽，通信容量大；电磁绝缘性能好，抗干扰能力强；信号衰减小，传输距离长；割切费用昂贵；需要成对使用；根据贝尔实验室的测试，当数据速率为420Mbps，且距离为119km无中继器时，其误码率为10-8。光纤分类方法光纤通信系统及组成光纤通信系统及组成传输介质的选择双绞线、同轴电缆、光纤之间的比较网络设备：网卡（NIC）、集线器（hub）、交换机（switch）、路由器（router）、调制解调器（modem）、中继器（repeater）、网桥（bridge）、防火墙（firewall）……网络接口卡（网卡NIC）Intel8255910/100M以太网卡MAC地址，也叫做物理地址，是网卡上带的地址。每个Ethernet网卡厂家必须向IEEE组织申请一组MAC地址，在生产网卡时编程于网卡上的串行ROM中。常用服务器网卡中继器（Repeater）中继器的功能中继器的功能集线器（Hub）在网络连接中集线器就处在拓扑结构星型接法的中心上。集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。它工作于OSI参考模型第二层，即“数据链路层”。在集线器中，Uplink端口用来进行两台集线器的互连。Uplink端口不能同第一个端口共用。中继器和集线器交换机交换机的工作特点：（1）在OSI/RM网络体系结构中的工作层次不同集线器工作在物理层，而交换机工作在数据链路层。更高级的交换机可以工作在第三层（网络层）、第四层（传输层）或更高层。（2）数据传输方式不同集线器的数据传输方式是广播（broadcast）方式，即所有端口处在一个冲突域中；而交换机的数据传输一般只发生在源端口和目的端口之间，即交换机的每个端口处在不同的冲突域。（3）带宽占用方式不同集线器所有端口共享集线器的总带宽，而交换机的每个端口都具有自己独立的带宽。（4）传输模式不同集线器采用半双工方式进行数据传输；交换机采用全双工方式来传输数据。交换机与集线器（HUB）的主要区别交换机的分类交换机的分类根据结构分类根据结构的不同，可以将交换机分为固定端口交换机和模块化交换机。交换机的分类按照交换机的可管理性，可分为：可管理型交换机不可管理型交换机两者区别在于对SNMP、RMON等网管协议的支持。可管理型交换机便于网络监控、流量分析，但成本也相对较高。大中型网络在汇聚层应该选择可管理型交换机，在接入层视应用需要而定，核心层交换机则全部是可管理型交换机。交换机的分类交换机的配置如果没有特别的需要，交换机接上双绞线就可以工作了，不需要特别的软件和硬件设置，但是如果需要设定交换机的某些状态，如打开或关闭某个端口、划分VLAN等，就需要进行设置。不同品牌、不同系列的交换机的配置方式是不同的，通常交换机能够支持命令行，菜单和图形化界面等三种方式。交换机的配置必须借助于计算机才能实现，这意味着，配置交换机时必须把计算机和交换机连接起来，使得两者能够进行正常通信，通常情况下，可以通过两种手段实现配置用计算机与交换机之间的连接，即通过交换机的Console端口与计算机的串口直接连接，或通过双绞线将交换机与计算机的网卡直接相连。背板带宽与端口速率模块化与固定配置专用芯片与通用芯片背板带宽与端口速率背板带宽和端口速率是衡量交换机的交换能力的主要参数。背板带宽：指通过交换机所有通信的最大值。交换机的端口速率：每秒通过的比特数。10Mbps100Mbps1000Mbps10000Mbps模块化与固定配置模块化交换机：具有很强的可扩展性，可在机箱内提供一系列扩展模块，如千兆位以太网模块、FDDI模块、ATM模块、快速以太网模块、令牌环模块等，所以能够将具有不同协议、不同拓扑结构的网络连接起来。但是它的价格一般也比较昂贵。模块化交换机一般作为骨干交换机来使用。固定配置交换机：一般具有固定端口配置，比如Cisco公司的Catalystl900/2900交换机，Bay公司的B
