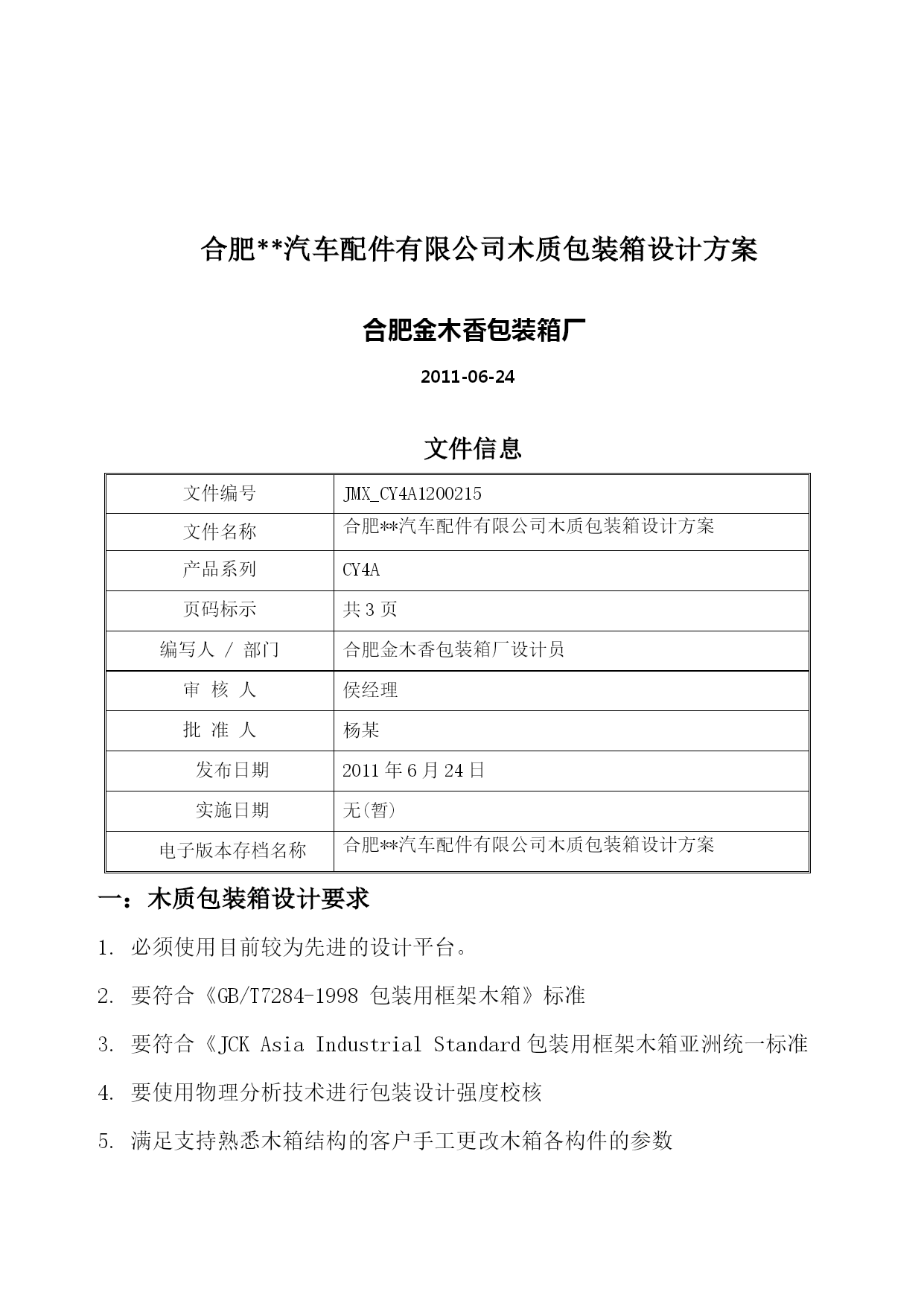

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE7页共NUMPAGES7页第PAGE\*MERGEFORMAT7页共NUMPAGES\*MERGEFORMAT7页合肥**汽车配件有限公司木质包装箱设计方案合肥金木香包装箱厂2011-06-24文件信息文件编号JMX_CY4A1200215文件名称合肥**汽车配件有限公司木质包装箱设计方案产品系列CY4A页码标示编写人/部门合肥金木香包装箱厂设计员审核人侯经理批准人杨某发布日期2011年6月24日实施日期无(暂)电子版本存档名称合肥**汽车配件有限公司木质包装箱设计方案一：木质包装箱设计要求必须使用目前较为先进的设计平台。要符合《GB/T7284-1998包装用框架木箱》标准3.要符合《JCKAsiaIndustrialStandard包装用框架木箱亚洲统一标准4.要使用物理分析技术进行包装设计强度校核5.满足支持熟悉木箱结构的客户手工更改木箱各构件的参数二：设计结构图三：用料材质选用承重抗震防潮木材，提供数种材质供选型托盘需用螺纹钢螺丝紧固铁钉需达到工业级别的日本JIS标准栈板需用不锈钢钉紧固，四个菱角选用钢螺丝缝合。箱体的商标和图案的喷墨清晰度达到350DPI。木质包装箱样品：复合板包装箱紧凑型实木包装箱实木框架包装箱胶合板包装箱家电摩托车包装箱滑板紧固型包装箱电梯轿底包装箱四：验收标准规格板的尺寸、允许偏差按《木包装箱图纸》及《木包装箱制作验收标准》包装箱拼板要求拼板尺寸公差按拼合后的整体来验收，公差为±3mm，拼板的板与板间距＜3mm包装箱外形要求整个箱体方正，美观，对角线偏差≤10mm；箱体板材颜色基本一致；板材表面洁净，不允许附着污物。板材品质腐朽：出口箱板材不允许存在；国内箱板材允许单面存在，长度、宽度、厚度不超过构件的1/4，腐朽的部位须有坚固性。变色：出口箱板材不允许有变色；国内箱板材允许霉菌变色面积不得超过所在材面面积的25％，其它变色不允许存在。虫眼：出口箱板材上不允许存在；国内箱任意材长1m范围内不允许密集存在，直径小于8mm的虫眼不超过10个；直径大于8mm的虫眼不允许存在；不影响构件的完整性和坚固性。裂纹：堵头、堵头带板不允许开裂（不影响外观和强度的情况下，允许表面有浅短的皲裂）裂纹不超过板长的5%，裂纹的间距大于200mm以上；裂纹方向应与木板方向一致，其它方向裂纹不允许存在。木节：坚固木节的直径不超过板宽的20％，非坚固性木节的直径不超过板宽的10％，任意板材长1000mm范围内允许的木节个数不超过5个（小于3mm的不计）。对于杉木，任意木材长1000mm范围内允许直径小于15mm的木节个数不超过10个。弯曲：木板平直度以不影响封箱钉合，允许弯曲度不超过0.6％。树皮：出口箱板材上不允许有树皮。宽度≤1/3板宽，厚≤1/4板厚，长度≤1/3板长；同一面，两边部不允许同时存在。斜纹：沿板材长度方向倾斜的长度不超过板材水平长的10%材质：不允许松软、疏脆，进水、干裂。板材绝对湿度（本条中规定的含水率为木构件全截面的平均值）经过脱脂、脱水、烘干处理，出口箱板材绝对湿度不超过20％且不低于8％，国内箱板材绝对湿度不超过25％且不低于8％。干燥锯材的各项含水率指标，均按GB1931-80《木材含水率测定方法》板材厚度（在板长范围内除去两端15mm的任意无钝棱部位检测）：板材各部厚度按各包装箱的示意图要求，公差±2mm板材宽度（在板长范围内除去两端15mm的任意无钝棱部位检测）：板材各部宽度尺寸按各包装箱的示意图要求，公差为±2mm板材长度（锯材两端面之间最短的尺寸）：各板材长度尺寸按包装箱示意图要求，公差为±2mm木包装箱用钉用钉规格按照《木箱名称示意图》用钉要求按照《木箱名称示意图》制作木箱时，铁钉的位置不允许有木节、虫眼、开裂等影响坚固性的缺陷。组合板不得有错钉、透钉、少钉、浮钉，钉尖未弯入板内的现象。木包装箱包角钢带包角钢带按照相应的木箱类型示意图要求包装箱唛头三防标志用黑色油漆在堵头带相应位置印制，字体清晰；三防标志下方用黑色油漆印制“空气面”、“开箱面”（见木箱示意图）木箱牢固性要求木箱经震动试验、跌落试验、堆码试验后其变形应不影响运输和储存，内装玻璃无破损为合格。具体试验按JC/T513-1993进行。木箱材积按GB449-84《锯材材积表》锯材尺寸按GB4822.2-84《锯材检验，尺寸检量》锯材材积按长方体体积公式计算：V=L*W*T/1000000V—锯材材积（m3）L—锯材长度（m）W—锯材宽度(mm)T—锯材厚度（mm）
