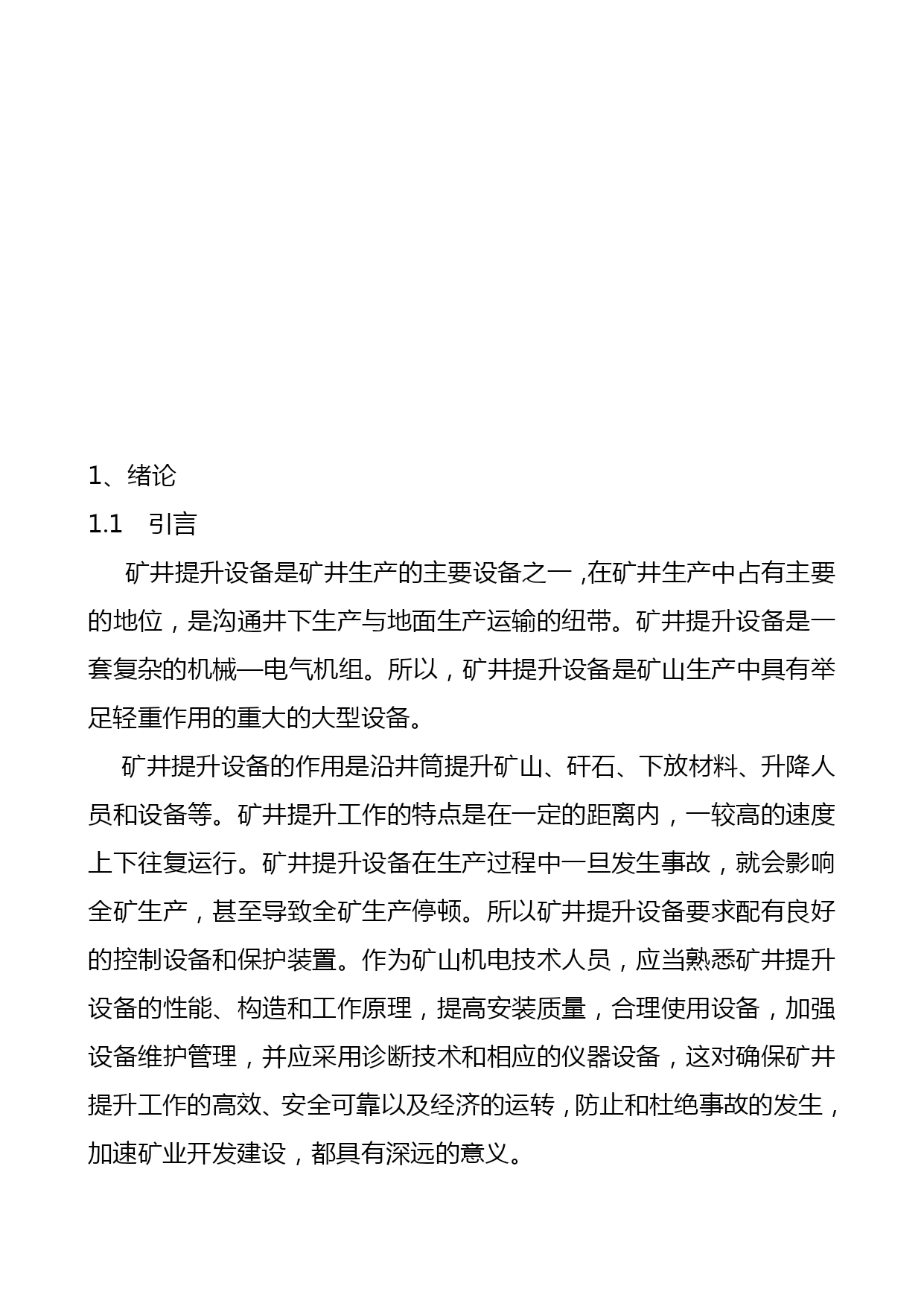

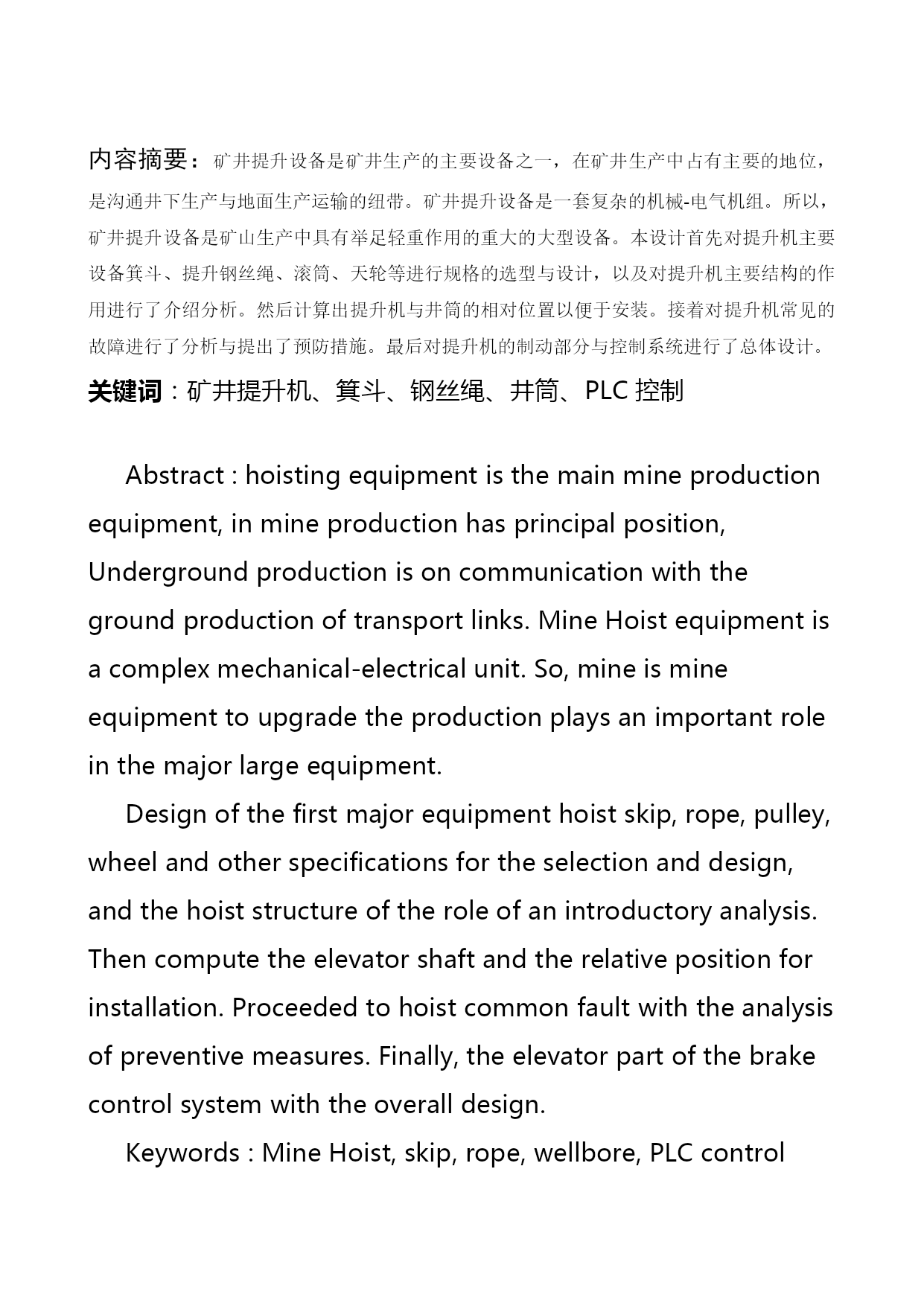

矿井提升机控制系统设计毕业设计说明书名师资料合集（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）内容摘要：矿井提升设备是矿井生产的主要设备之一，在矿井生产中占有主要的地位，是沟通井下生产与地面生产运输的纽带。矿井提升设备是一套复杂的机械-电气机组。所以，矿井提升设备是矿山生产中具有举足轻重作用的重大的大型设备。本设计首先对提升机主要设备箕斗、提升钢丝绳、滚筒、天轮等进行规格的选型与设计，以及对提升机主要结构的作用进行了介绍分析。然后计算出提升机与井筒的相对位置以便于安装。接着对提升机常见的故障进行了分析与提出了预防措施。最后对提升机的制动部分与控制系统进行了总体设计。关键词：矿井提升机、箕斗、钢丝绳、井筒、PLC控制Abstract:hoistingequipmentisthemainmineproductionequipment,inmineproductionhasprincipalposition,Undergroundproductionisoncommunicationwiththegroundproductionoftransportlinks.MineHoistequipmentisacomplexmechanical-electricalunit.So,mineismineequipmenttoupgradetheproductionplaysanimportantroleinthemajorlargeequipment.Designofthefirstmajorequipmenthoistskip,rope,pulley,wheelandotherspecificationsfortheselectionanddesign,andthehoiststructureoftheroleofanintroductoryanalysis.Thencomputetheelevatorshaftandtherelativepositionforinstallation.Proceededtohoistcommonfaultwiththeanalysisofpreventivemeasures.Finally,theelevatorpartofthebrakecontrolsystemwiththeoveralldesign.Keywords:MineHoist,skip,rope,wellbore,PLCcontrol1、绪论1.1引言矿井提升设备是矿井生产的主要设备之一，在矿井生产中占有主要的地位，是沟通井下生产与地面生产运输的纽带。矿井提升设备是一套复杂的机械—电气机组。所以，矿井提升设备是矿山生产中具有举足轻重作用的重大的大型设备。矿井提升设备的作用是沿井筒提升矿山、矸石、下放材料、升降人员和设备等。矿井提升工作的特点是在一定的距离内，一较高的速度上下往复运行。矿井提升设备在生产过程中一旦发生事故，就会影响全矿生产，甚至导致全矿生产停顿。所以矿井提升设备要求配有良好的控制设备和保护装置。作为矿山机电技术人员，应当熟悉矿井提升设备的性能、构造和工作原理，提高安装质量，合理使用设备，加强设备维护管理，并应采用诊断技术和相应的仪器设备，这对确保矿井提升工作的高效、安全可靠以及经济的运转，防止和杜绝事故的发生，加速矿业开发建设，都具有深远的意义。提升设备耗电量大，在金属矿，耗电量有时能占全矿的40%~50%。因此，对其高效运转、提高效率以及节约能源必须予以高度的重视。加之，提升机一般无备用设备，所以矿井提升设备在矿井中占有十分显赫的地位，属于矿山的要害设备。由此可见，提升设备除了要对其精心设计、精心制造之外，提高安装质量，合理地使用和维护好设备，确保其安全可靠地运行，预防和杜绝事故的发生，具有十分重要的意义。目前，国外的矿井提升机正朝着体积小、重量轻、能力大、效率高、安全可靠和自动化的方向发展。1.2研究目的与意义矿井提升机是矿井大型固定设备之一，是煤炭生产运输的主要工具，它担负着提升煤炭、研石、下放材料、升降人员和设备的任务，是联系井上与井下的唯一途径，素有矿井“咽喉”之称。提升机运行的安全可靠性不仅影响到矿山的经济效益，而且更重要的是涉及到井下工作的矿工生命安全。提升机制动系统的好坏则是直接关系到提升机运行的安全性和可靠性。如果某提升机设备在工作过程中出现故障，而又未能及时进行制动并且排除故障，其结果不仅有可能会导致设备本身损坏，甚至可能造成机毁人亡的严重后果。据统计分析，因制动系统故障而造成的事故约占整个提升事故的60%以上。至今为止我国煤矿由于提升机制动系统故障而发生重大事故的例子很多。如:淮北矿务局相城煤矿主斜井提升机就因安全制动力矩过大，多次发
